泳池循环水处理过滤系统成套装置

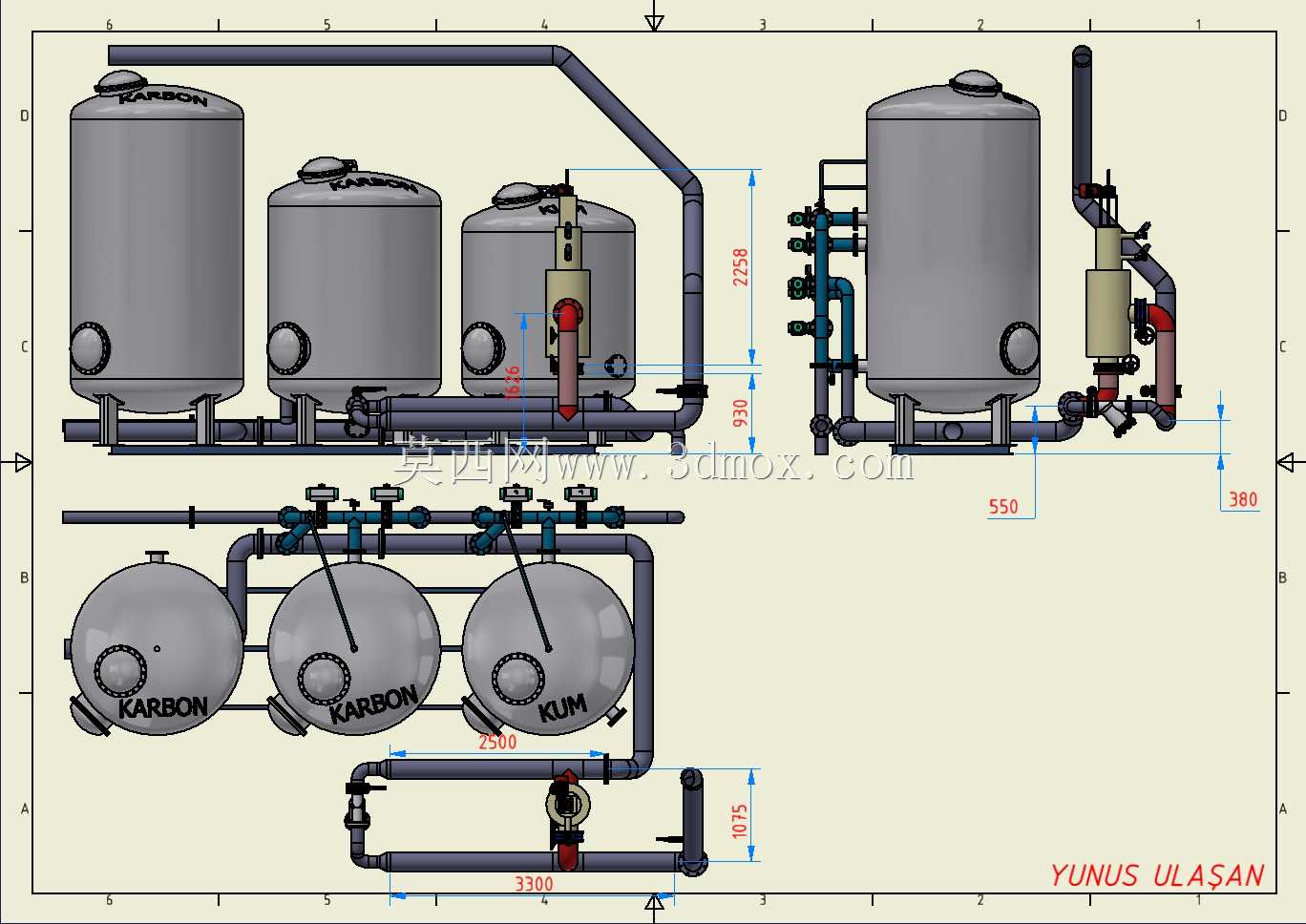

　　这套装置主要面向公共泳池、大型人工水景的水体循环净化场景，核心作用是通过多级过滤截留水体中的悬浮杂质、毛发、胶体颗粒，配合后端消毒环节维持水体浊度、洁净度符合使用标准，替代传统的单罐过滤方案，解决大水量场景下过滤效率不足、反冲洗频繁的痛点。从结构布局来看，整套装置采用撬装集成式设计，三个立式过滤罐沿基座长边并排布置，罐体分别标注不同滤料类型，依次承担粗滤、精滤、深度吸附的功能，进水端通过顶部汇流管将待处理水体均匀分配至三个罐体，避免单罐进水偏流导致的滤料局部板结问题；罐体底部设置支腿式支撑，支腿与撬装基座采用螺栓连接，既方便运输过程的拆装调整，也能在现场安装时通过垫片微调罐体水平度，避免罐体倾斜导致的内部滤料层厚度不均，

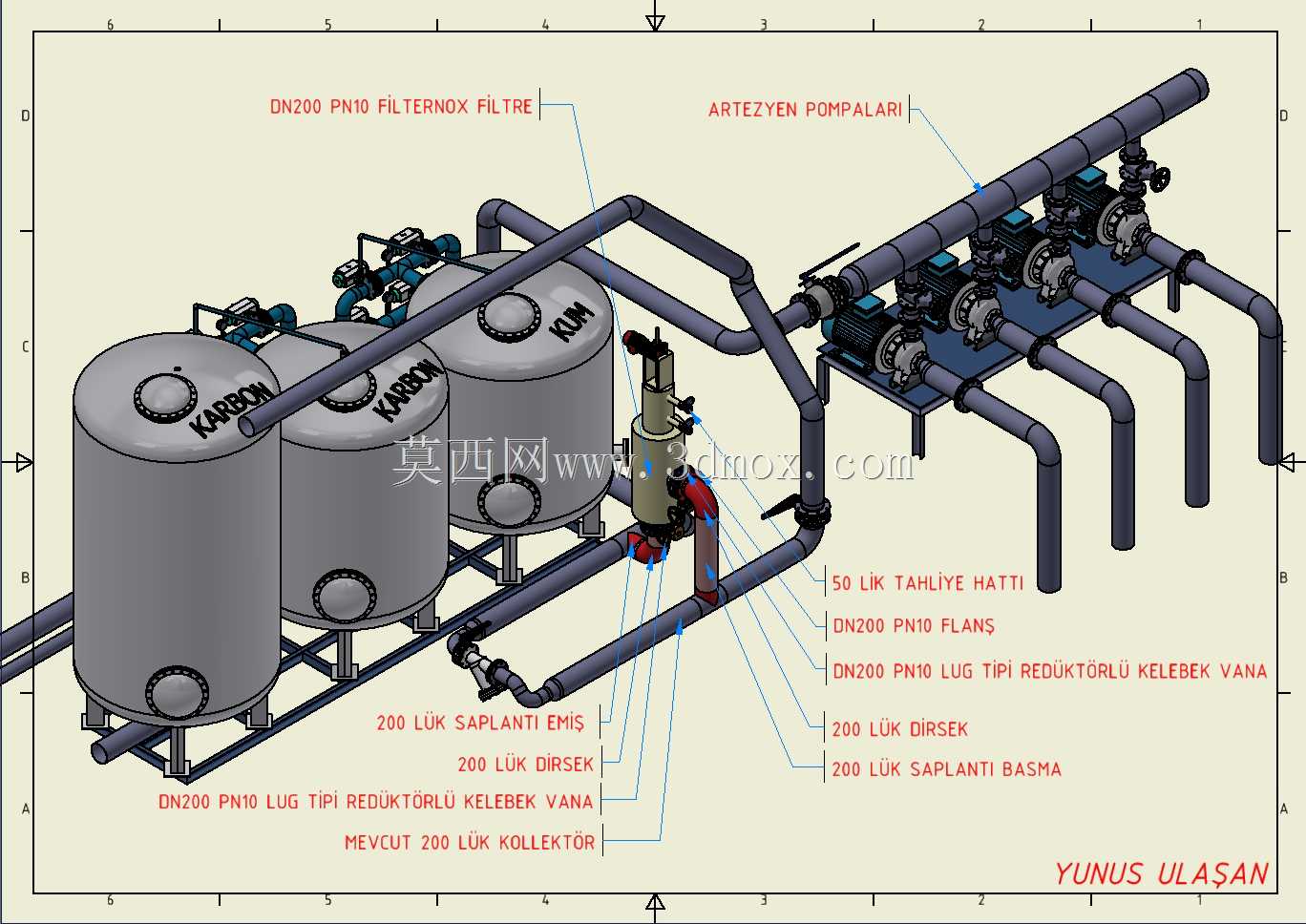

　　影响过滤精度。罐体旁侧设置的多台卧式离心泵采用并联布置，每台泵对应独立的进出水管路与控制阀门，可根据实际处理水量灵活开启对应台数的水泵，低负荷时段单台运行降低能耗，高峰时段多台并联满足大流量循环需求，泵组与罐体之间的管路设置Y型粗滤器，先拦截大体积杂物，避免大颗粒杂质进入泵腔损坏叶轮，也能减少后续过滤罐的纳污负担。管路系统采用硬管连接，弯头、三通处均采用标准法兰连接，所有水平管路设置千分之三的倾斜坡度，坡向罐体与泵组的排污口，方便设备停机检修时排空管路内的存水，避免冬季低温环境下管路存水冻裂；管路上配置的阀门采用手柄式球阀，操作力矩小，开关位置标识清晰，方便运维人员快速切换过滤、反冲洗、排污的管路通路。

　　设计阶段充分考虑现场安装的边界条件，整套撬装装置的基座边缘预留与混凝土基础连接的地脚螺栓孔，孔位间距适配常规水处理机房的设备基础预留尺寸，装置整体的外轮廓尺寸控制在常规机房通道的通行宽度范围内，设备进场时无需额外拆除机房门洞即可完成转运；罐体顶部的操作人孔、排气阀距离地面的高度符合人工操作的舒适区间，无需额外搭设操作平台即可完成滤料更换、排气操作。泵组的安装底座设置减震垫，减少水泵运行时的振动通过基座传递至建筑结构，降低机房内的运行噪音；泵组的进水端设置柔性接头，抵消管路热胀冷缩产生的应力，避免应力长期作用导致泵轴偏移、机械密封漏水的问题。过滤罐的内部结构采用多孔板加滤头的布水形式，布水均匀性偏差控制在百分之五以内，

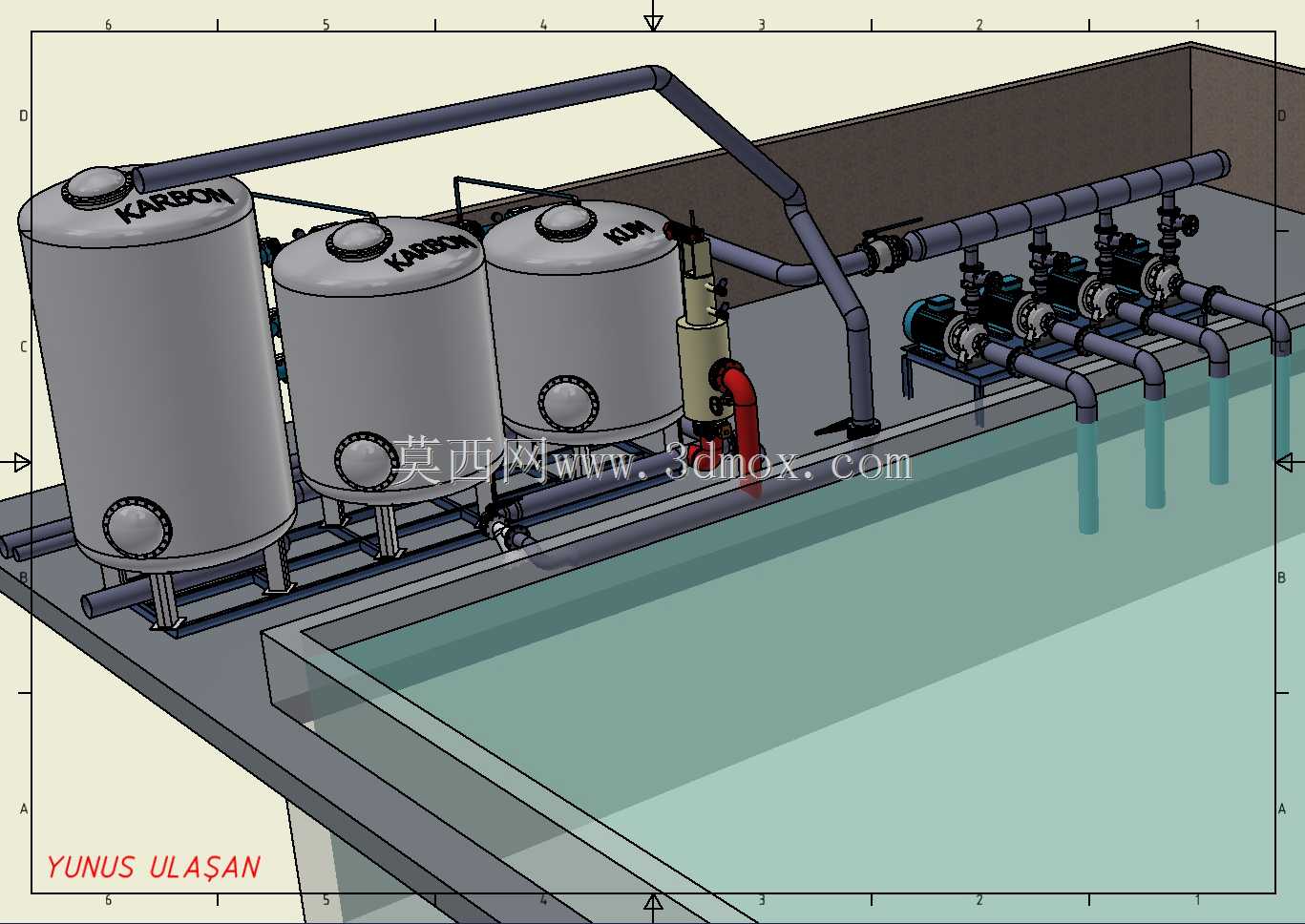

　　避免反冲洗时出现局部滤料膨胀不足、局部滤料被水流冲走的问题，滤料层的级配根据不同罐体的过滤精度要求设置，粗滤罐采用粒径较大的石英砂截留大颗粒杂质，精滤罐采用多层不同粒径的滤料分级过滤，吸附罐采用活性炭滤料去除水体中的异色异味与有机杂质。整套装置的管路流向标识清晰，不同功能的管路采用对应颜色的标识环标注，方便运维人员快速识别管路内的介质流向与功能，减少误操作的概率；装置紧邻水池一侧的管路设置可调节的支架，可根据现场水池的水面高度微调管路的安装高度，保证吸水口始终处于水面以下合适位置，避免水泵吸入空气导致气蚀，影响水泵使用寿命。在实际项目应用中，这套装置可直接与水池的回水、给水管路对接，无需现场额外制作复杂的管路连接，大幅缩短现场安装的施工周期，撬装结构也方便后期设备升级改造时整体移位，适配不同规模的水处理项目需求。
