工业反渗透水处理成套系统三维布局

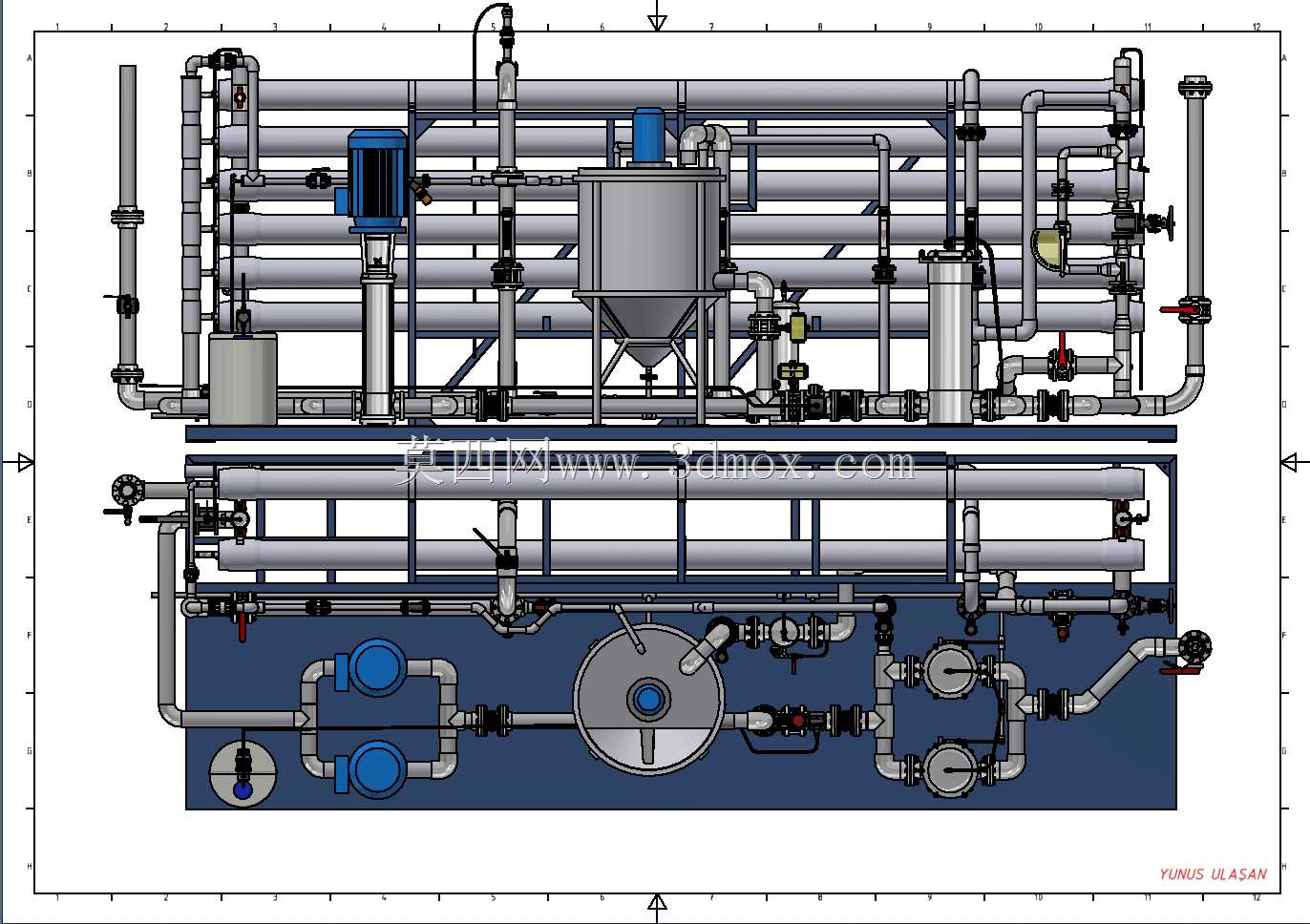

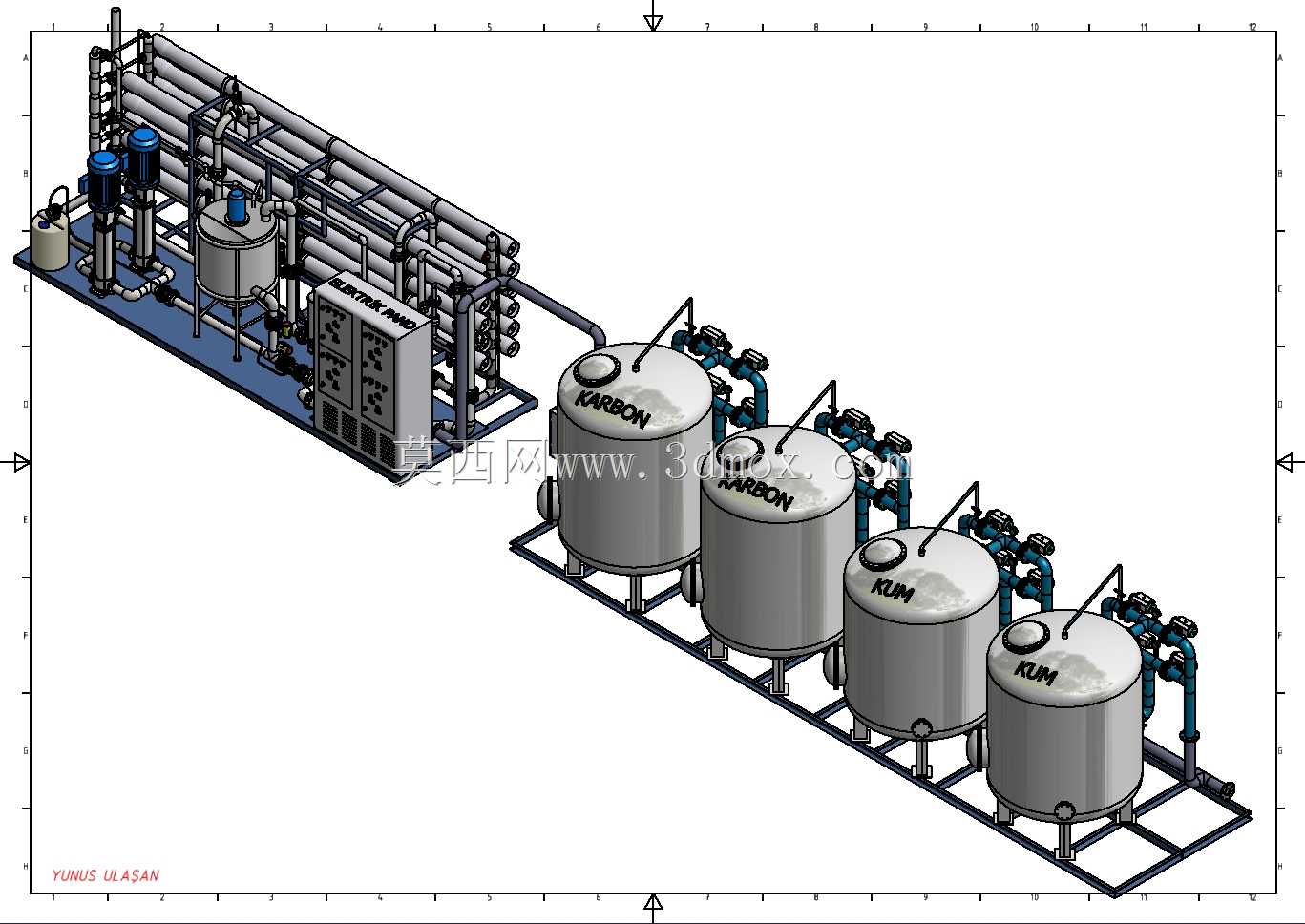

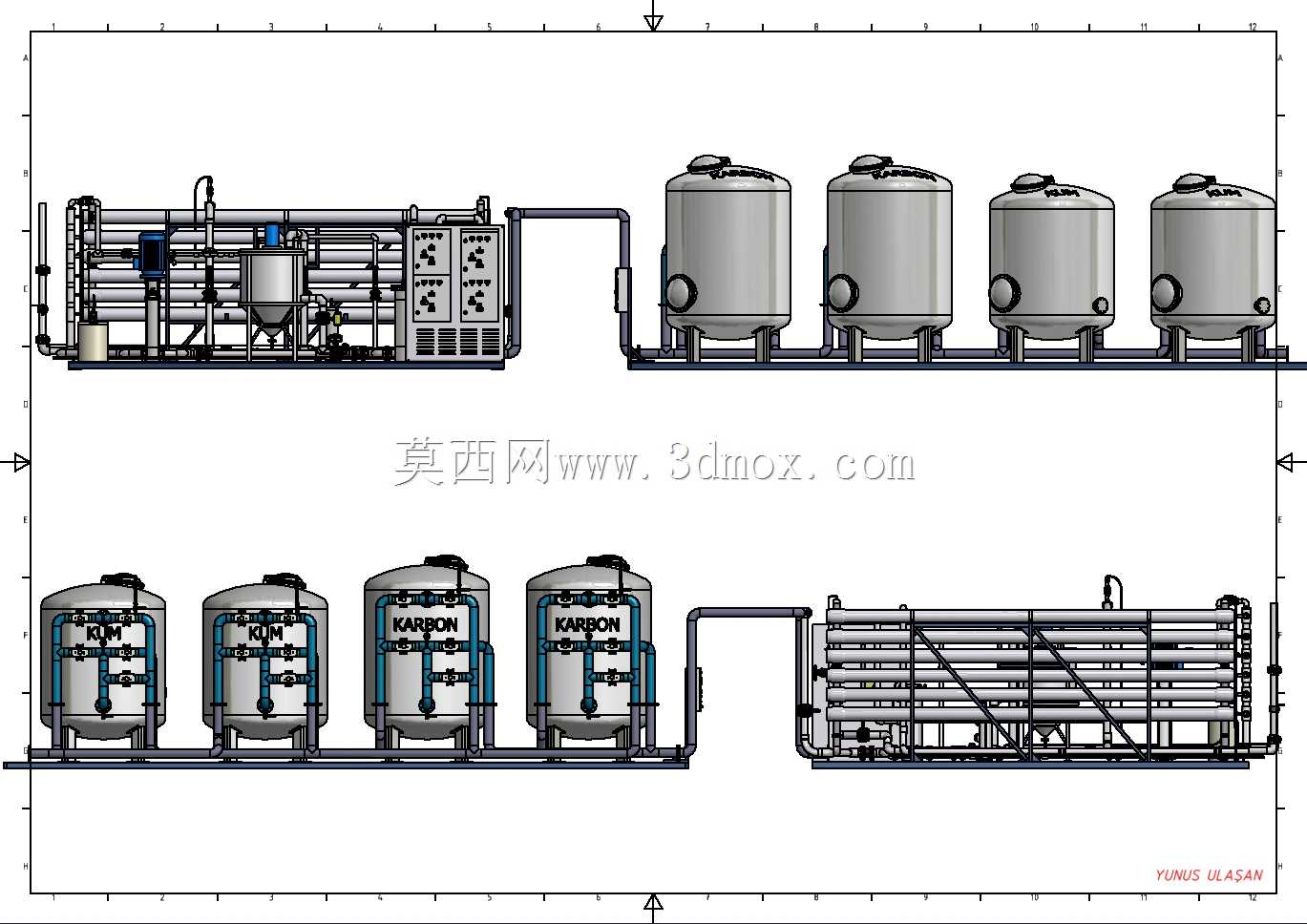

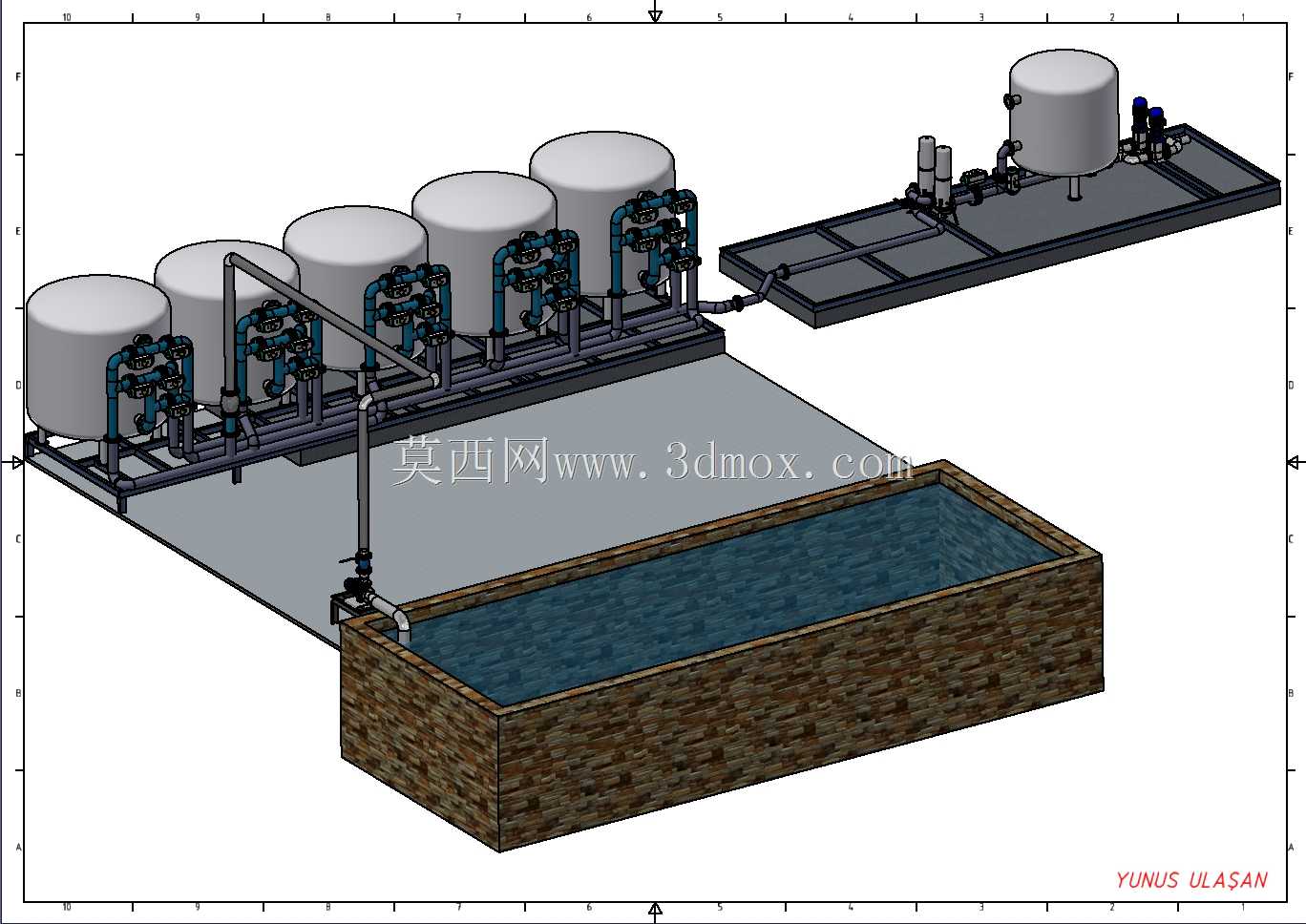

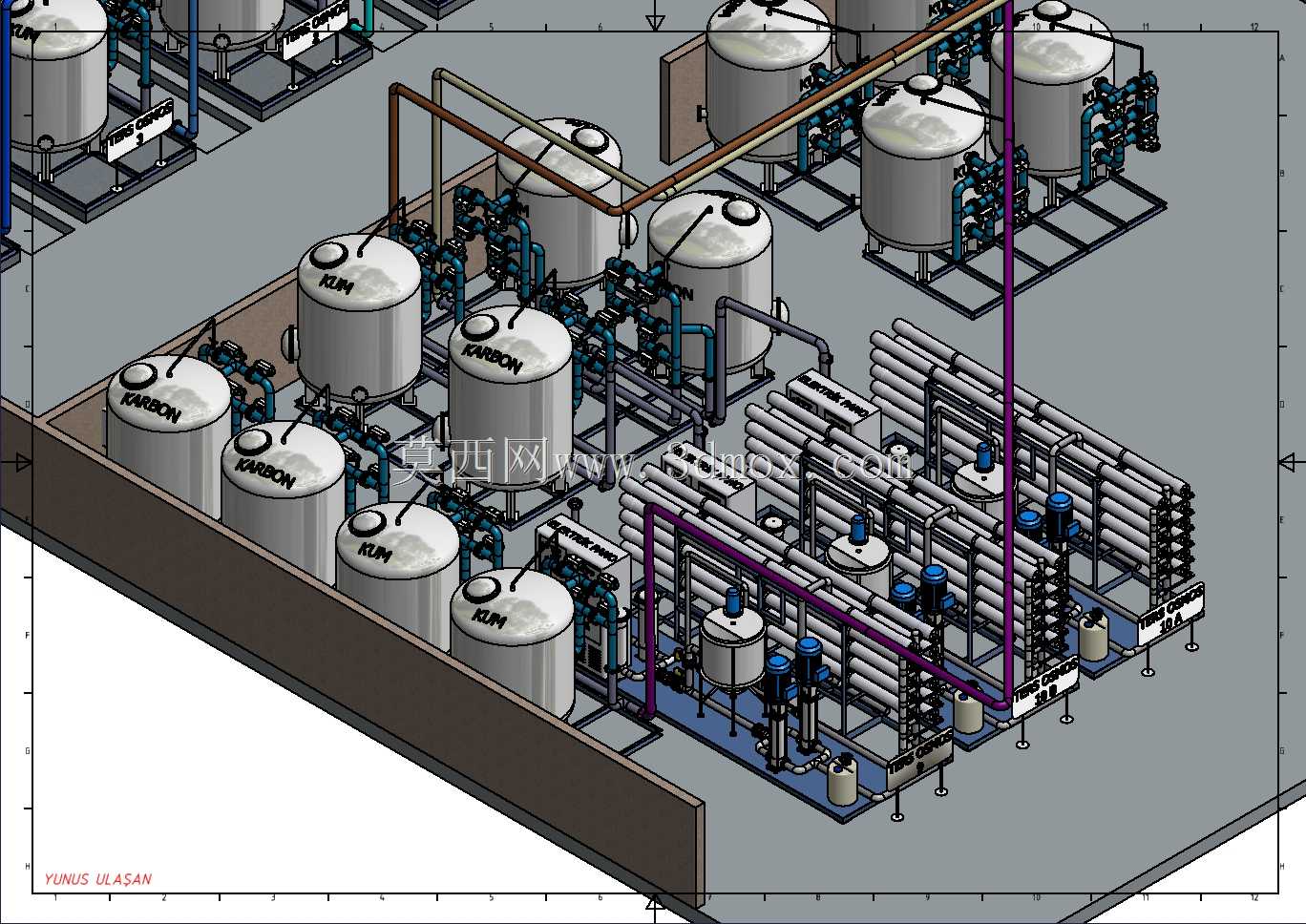

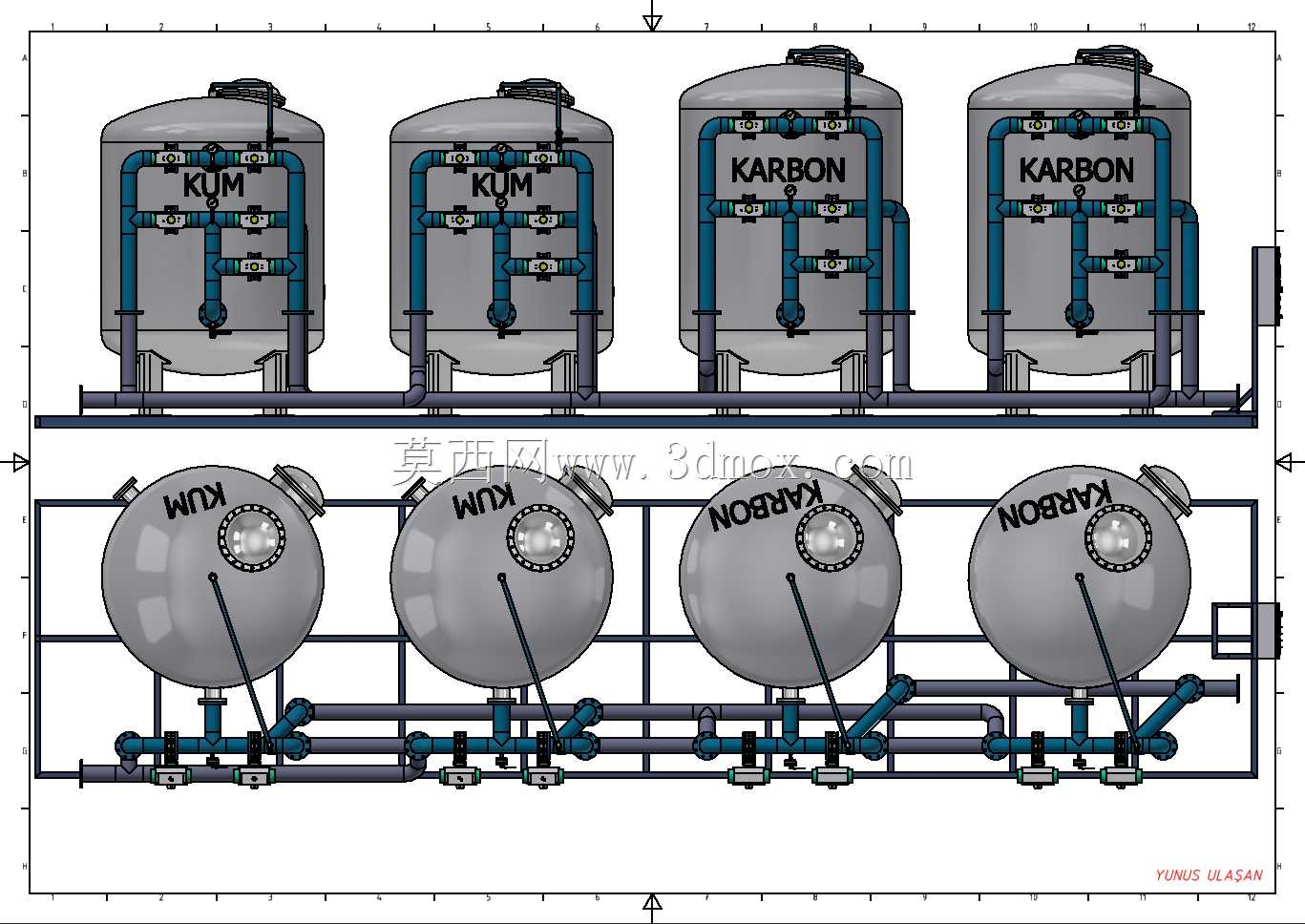

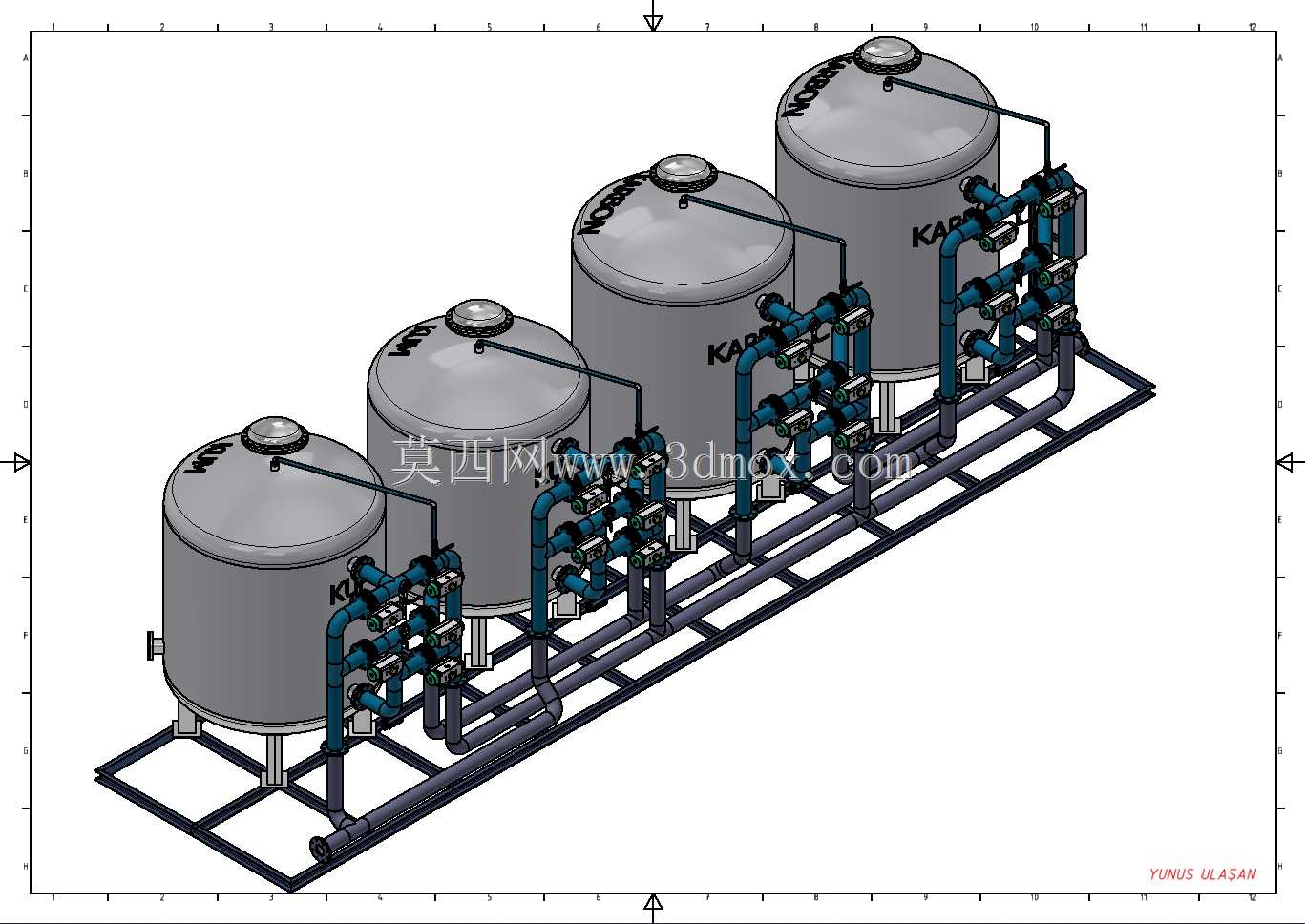

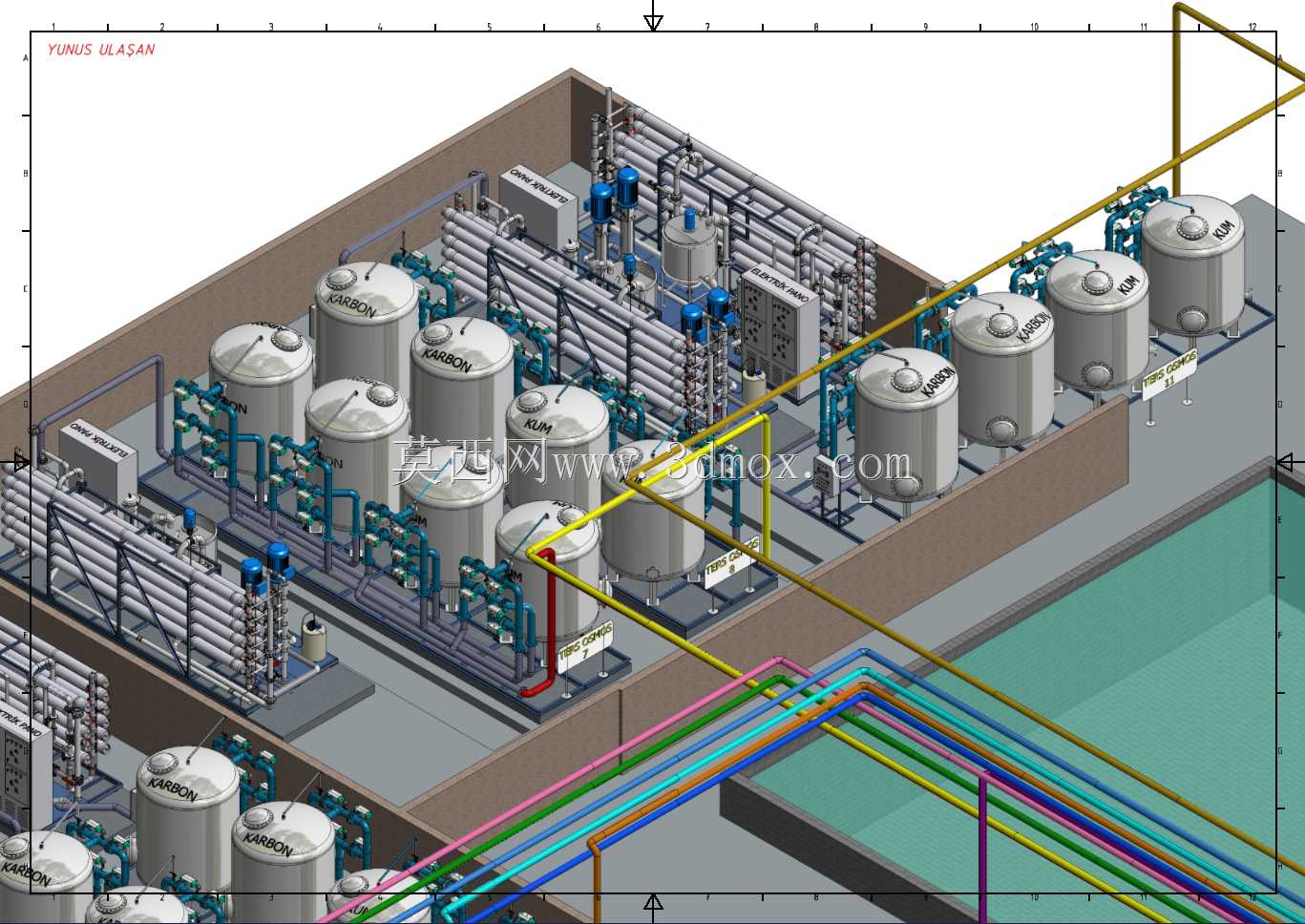

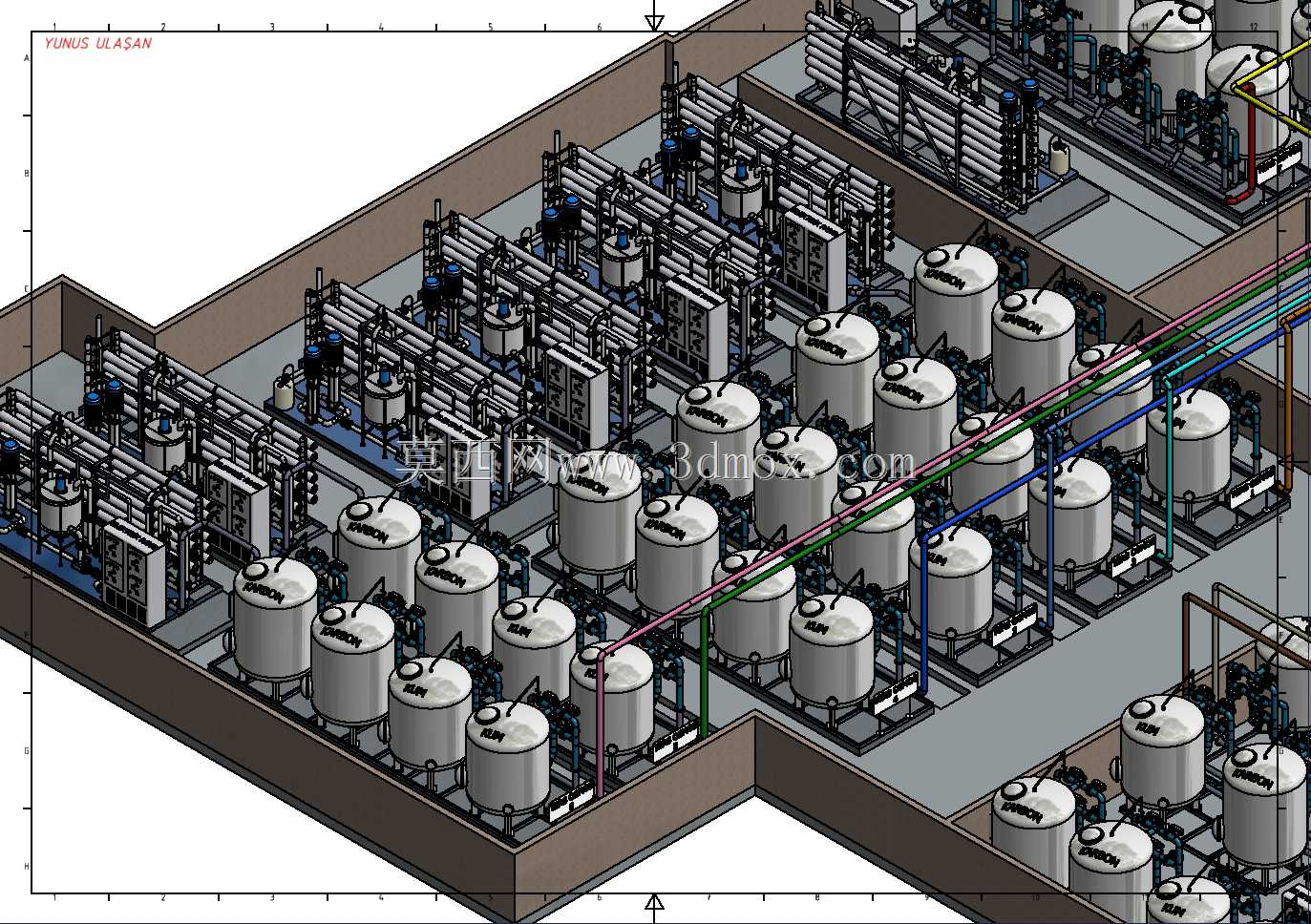

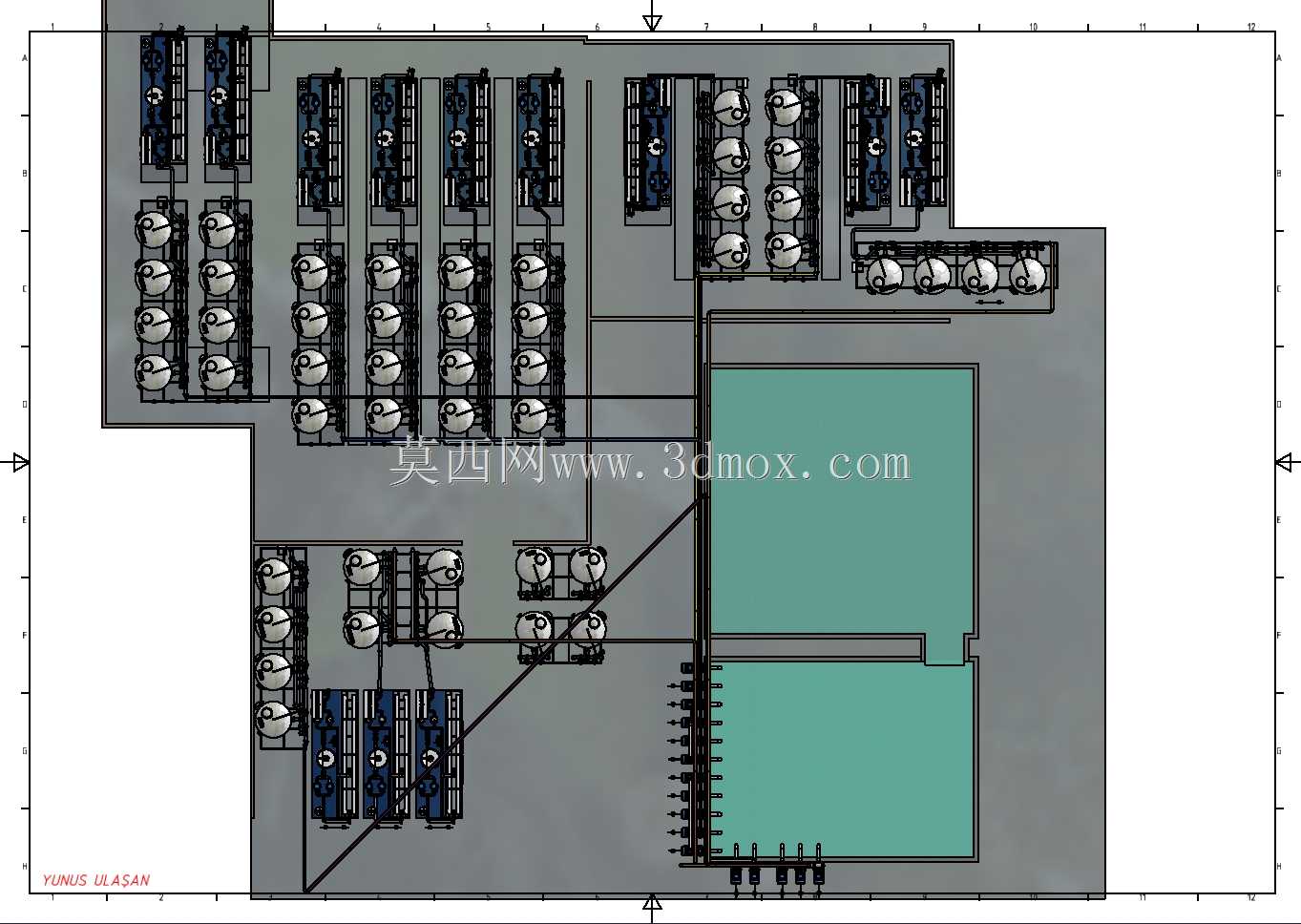

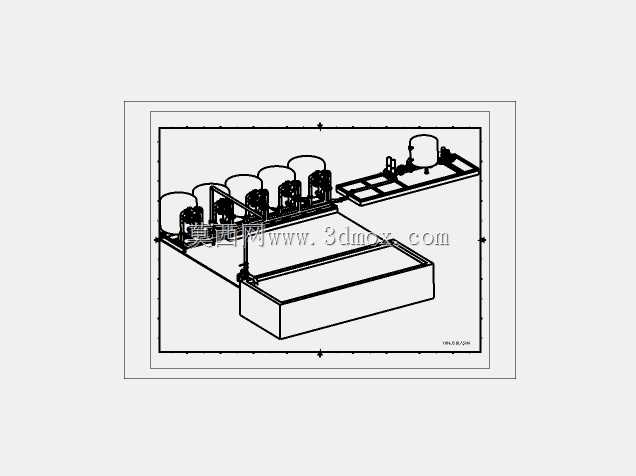

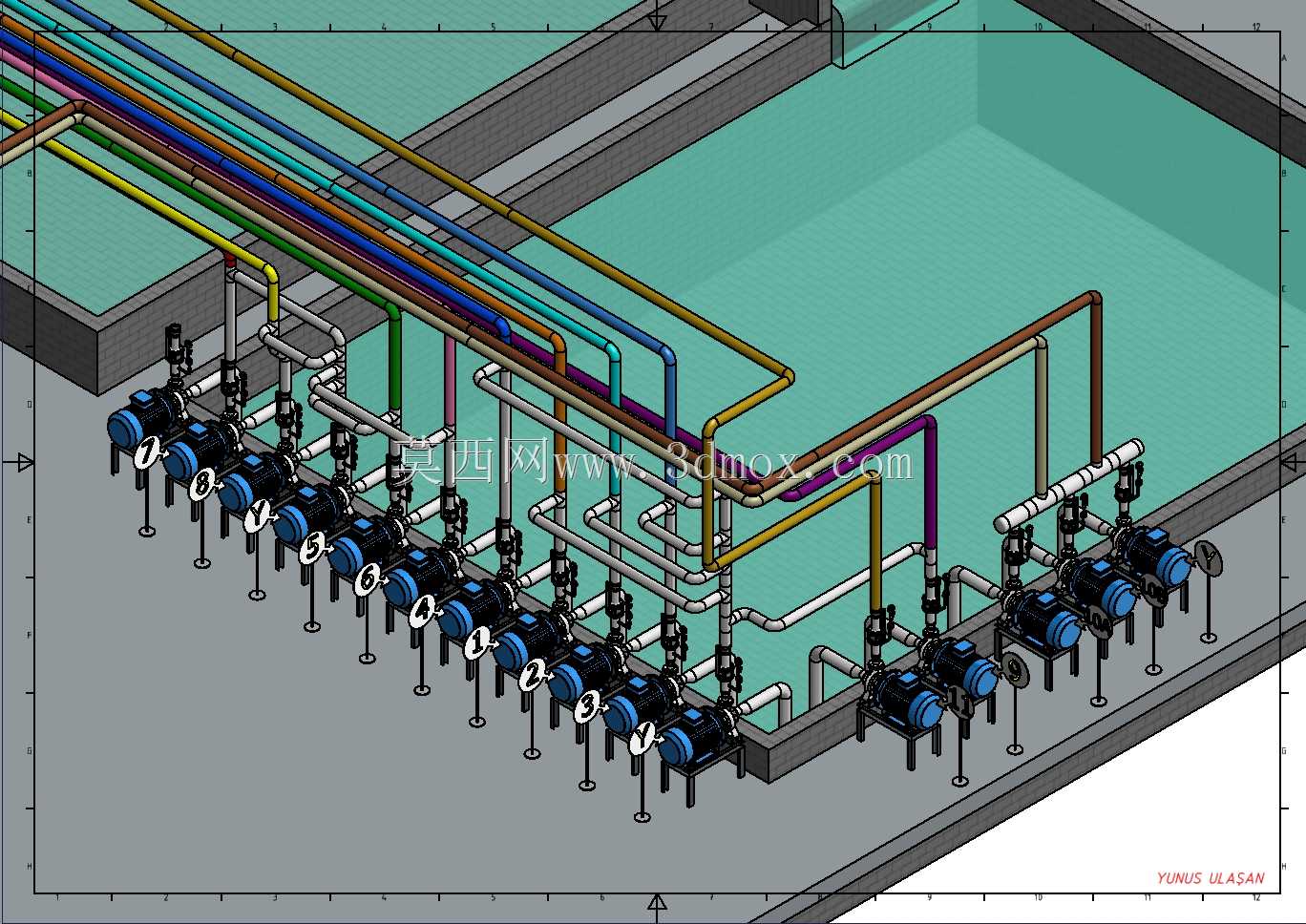

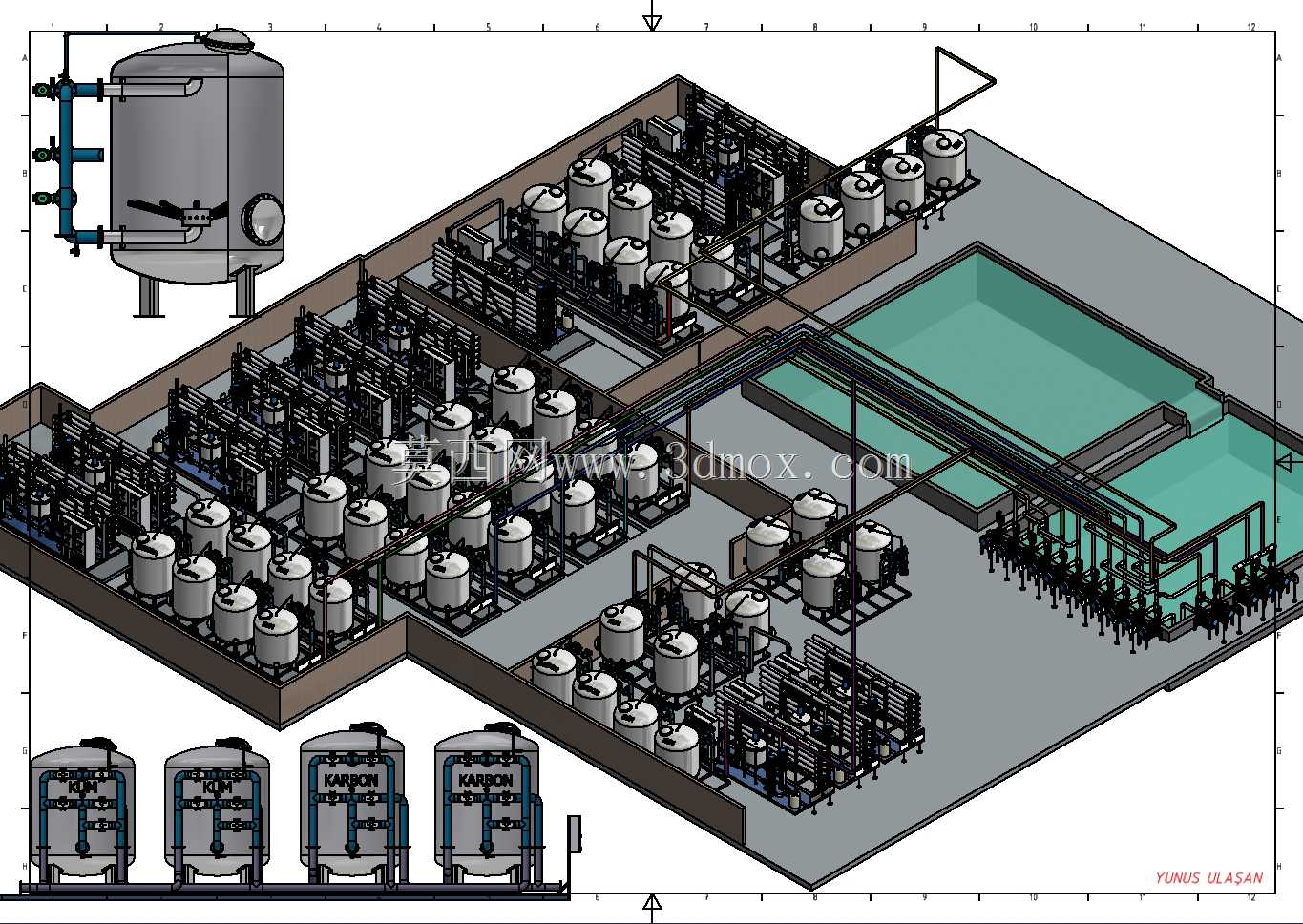

这套三维布局还原的是工业级反渗透水处理成套系统的完整车间排布，核心服务于工业纯水制备、中水回用、生产废水深度处理这类场景，常见于电子制造、制药、食品加工、化工生产这类对用水水质有明确指标要求的生产场景，也可配套市政供水深度净化单元使用。整套系统的排布逻辑完全贴合现场安装运维的实际需求，没有做理想化的规整排布，所有罐体、管架、处理池的位置都预留了足够的操作检修通道，操作人员巡检时可以顺畅到达每一组过滤单元、每一个阀门操作位，后期更换滤料、检修仪表、拆装管路都不需要额外拆解周边设备。从功能单元划分来看，左上角独立展示的是单台多介质过滤罐体的细节结构，这类罐体作为预处理单元的核心，承担原水初级过滤功能，内部装填石英砂、活性炭这类滤料，拦截原水中的大颗粒悬浮物、胶体、余氯，降低后续反渗透膜组件的进水污染负荷，罐体侧面的多路阀组可以实现过滤、反洗、正洗、排污不同工况的管路切换，支腿高度预留了底部排污管路的安装空间，不需要额外抬高基础。主体排布区域里成阵列布置的多组罐体，分别对应预处理过滤单元、保安过滤单元、反渗透膜处理单元，不同单元的罐体通过管廊上的工艺管路连通，管路上预留了仪表安装位、取样口、阀门操作位，管路走向顺着设备排布方向敷设，减少不必要的弯头，降低管路沿程阻力损失。右下角的敞口水池对应原水调节池或者产水储存池，池体周边布置的管路支架对应进水、出水、溢流、排污的管路接驳位，池边的成排阀组对应多路出水的分配管路，可以根据后续用水点的需求切换供水路径。设计过程中充分考虑了安装边界的限制，所有设备的外轮廓距离车间墙体、立柱的距离都满足设备运输、管线安装的最小间距要求，罐体之间的间距满足滤料装填、更换的操作空间，管廊的高度预留了下方人员通行、小型工具车通行的净空，顶部的管路排布避开了车间起重设备的运行路径，不会出现后期安装时设备进场受阻、管线碰撞的问题。整套模型的细节还原度覆盖了现场安装需要核对的所有结构要素，从罐体的支腿安装孔位、管路上的法兰对接位置，到阀组的操作手柄朝向、池体的爬梯预留位置都做了对应呈现，结构设计人员可以直接基于这套排布做管路应力校核、基础荷载核算，现场施工人员可以参照模型排布做设备定位、管线预制，减少现场施工的反复调整工作量，也能提前预判不同专业管线排布的碰撞问题，避免施工阶段的返工。
