压缩机房过滤器及配套管路集成系统

　　这套集成化的流体处理单元，主要应用在工业厂区集中压缩空气站、工艺气体增压输送机房这类场景中，承担来流介质过滤、支路分流、压力调控的核心作用，是保障后端用气设备稳定运行的关键前置单元。从现场布局逻辑来看，整套装置采用撬装集成式设计思路，将多组过滤芯件、汇流母管、分支管路、切断阀组、支撑钢架整合为统一模块，大幅减少现场安装的配管工作量，也能规避现场散件拼装带来的管路同心度偏差、密封点位泄漏隐患。

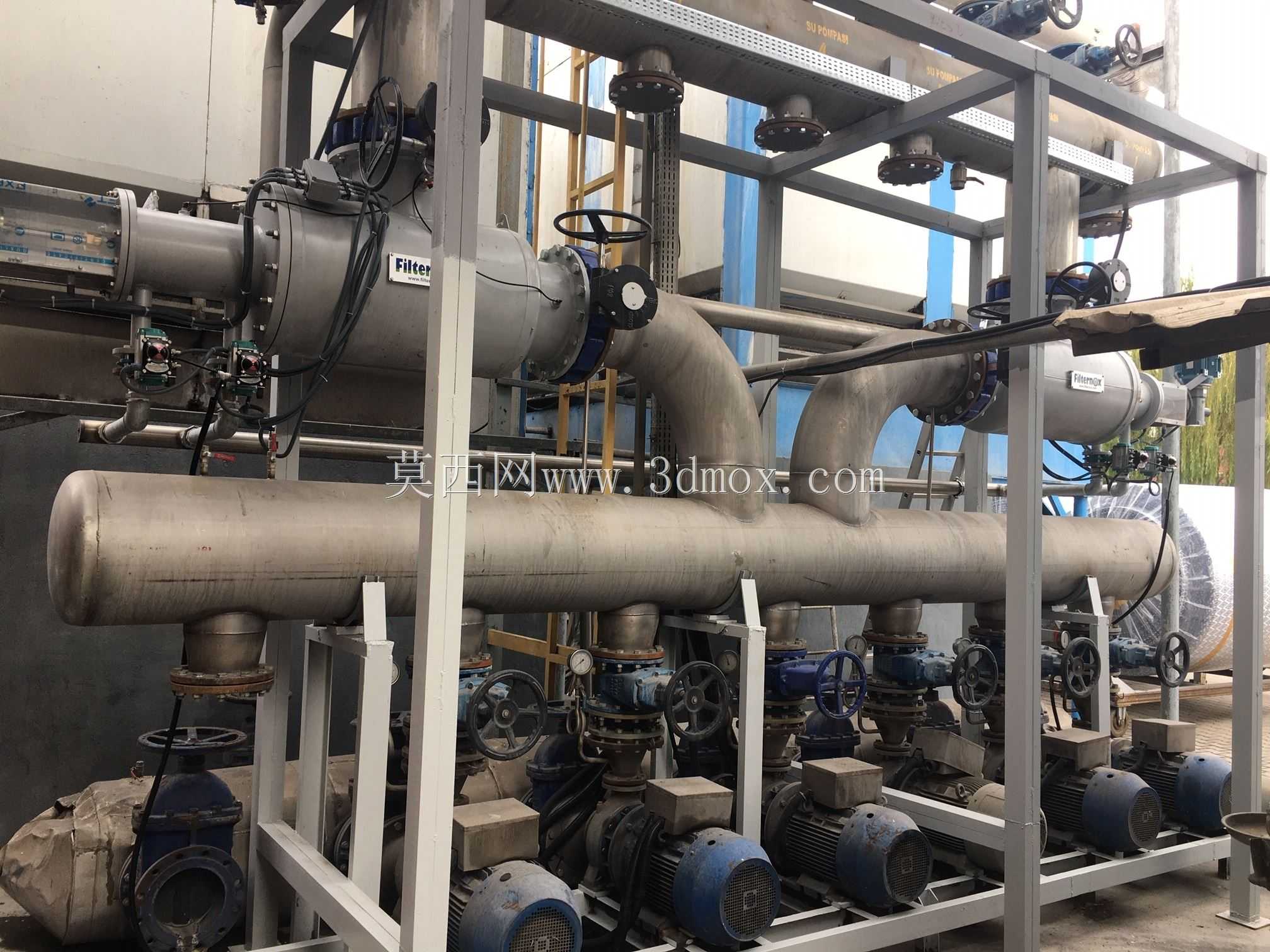

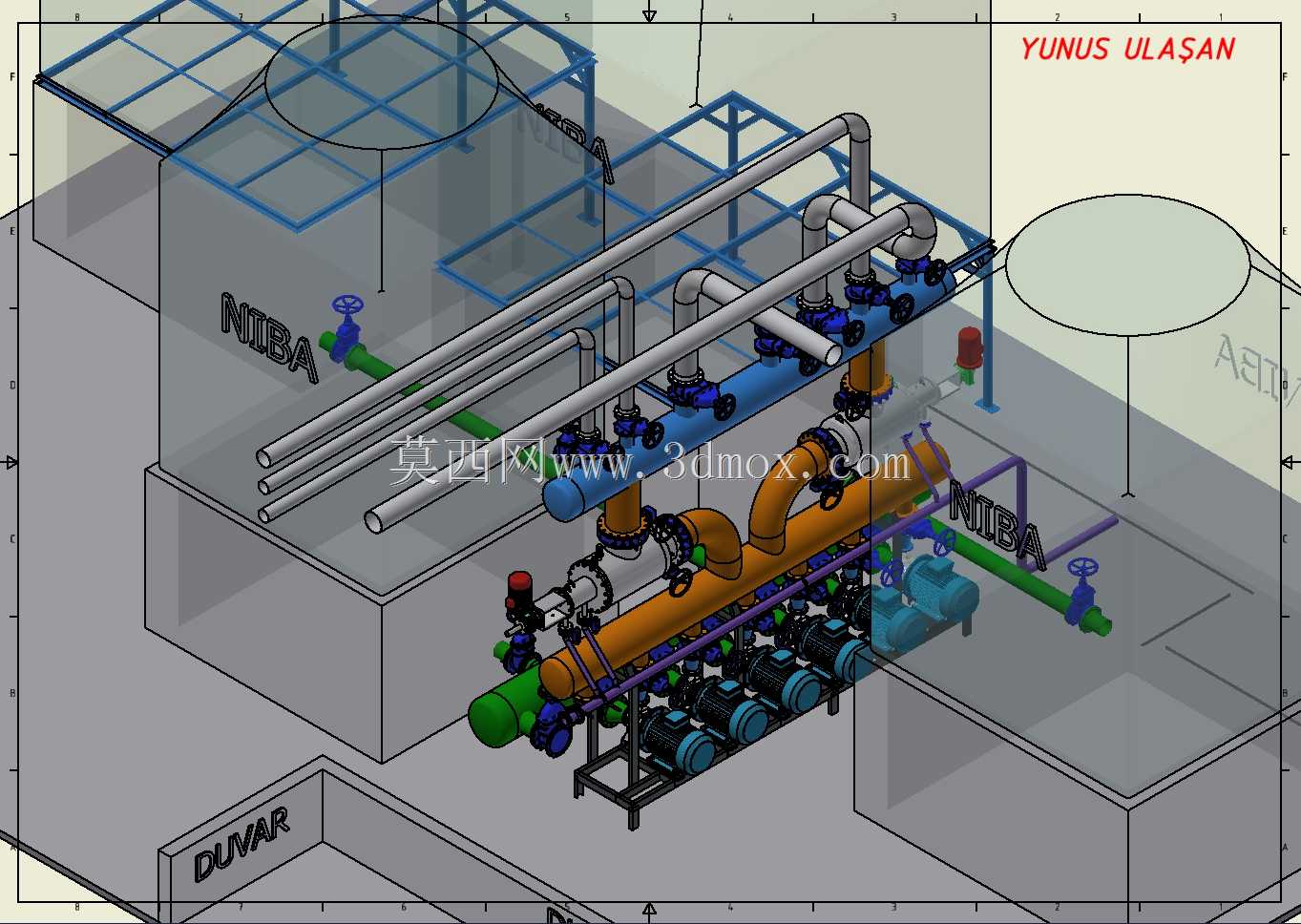

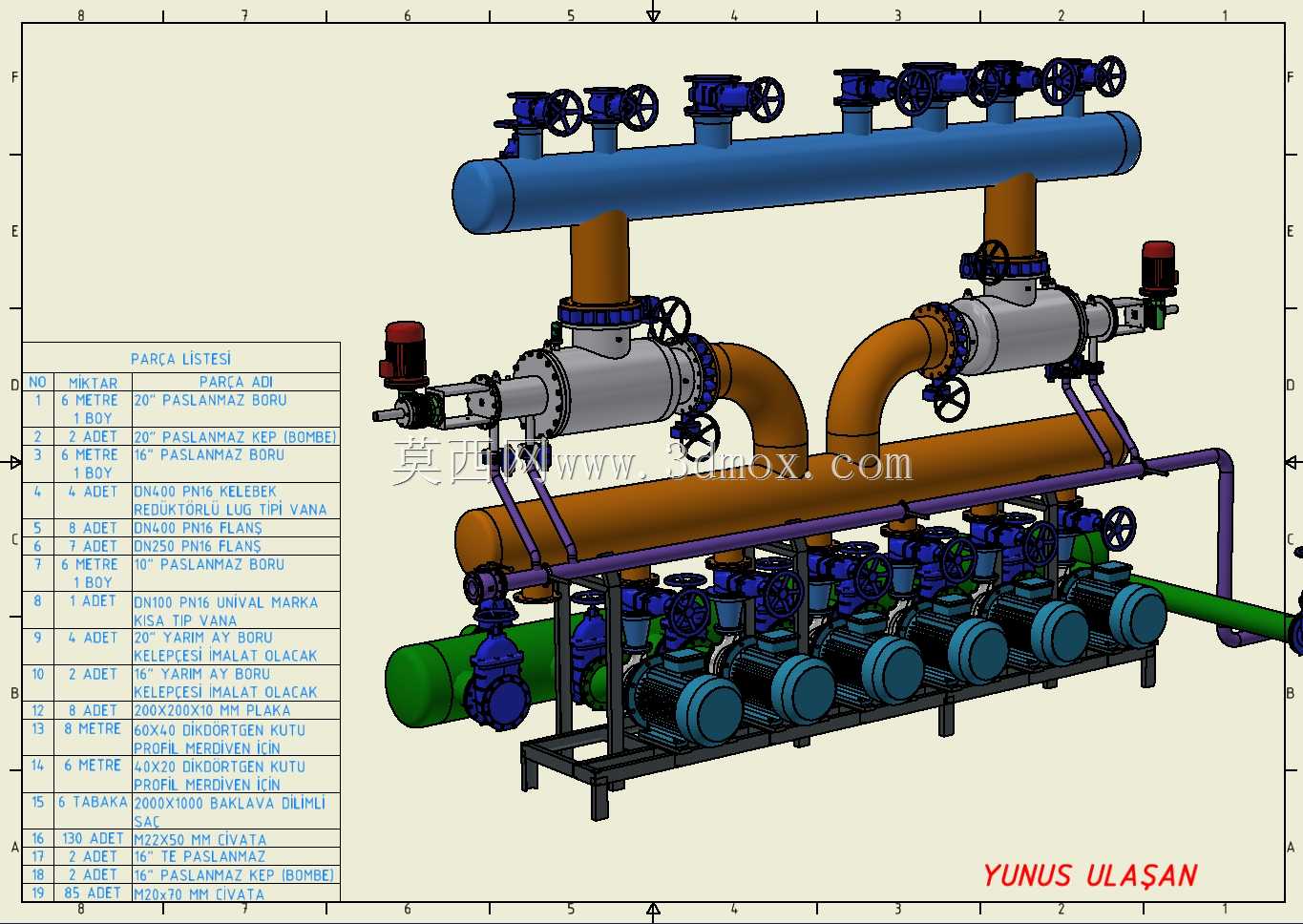

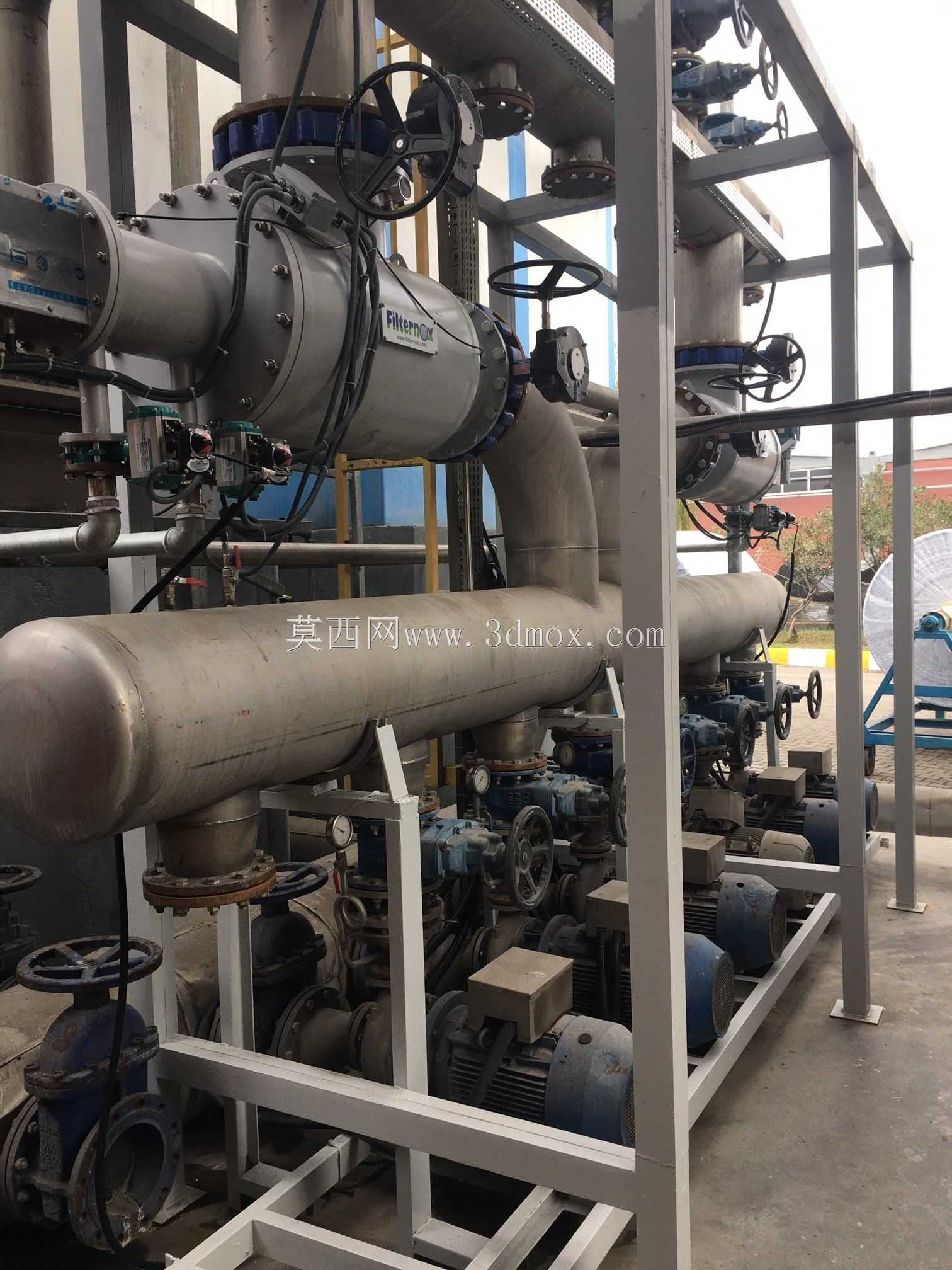

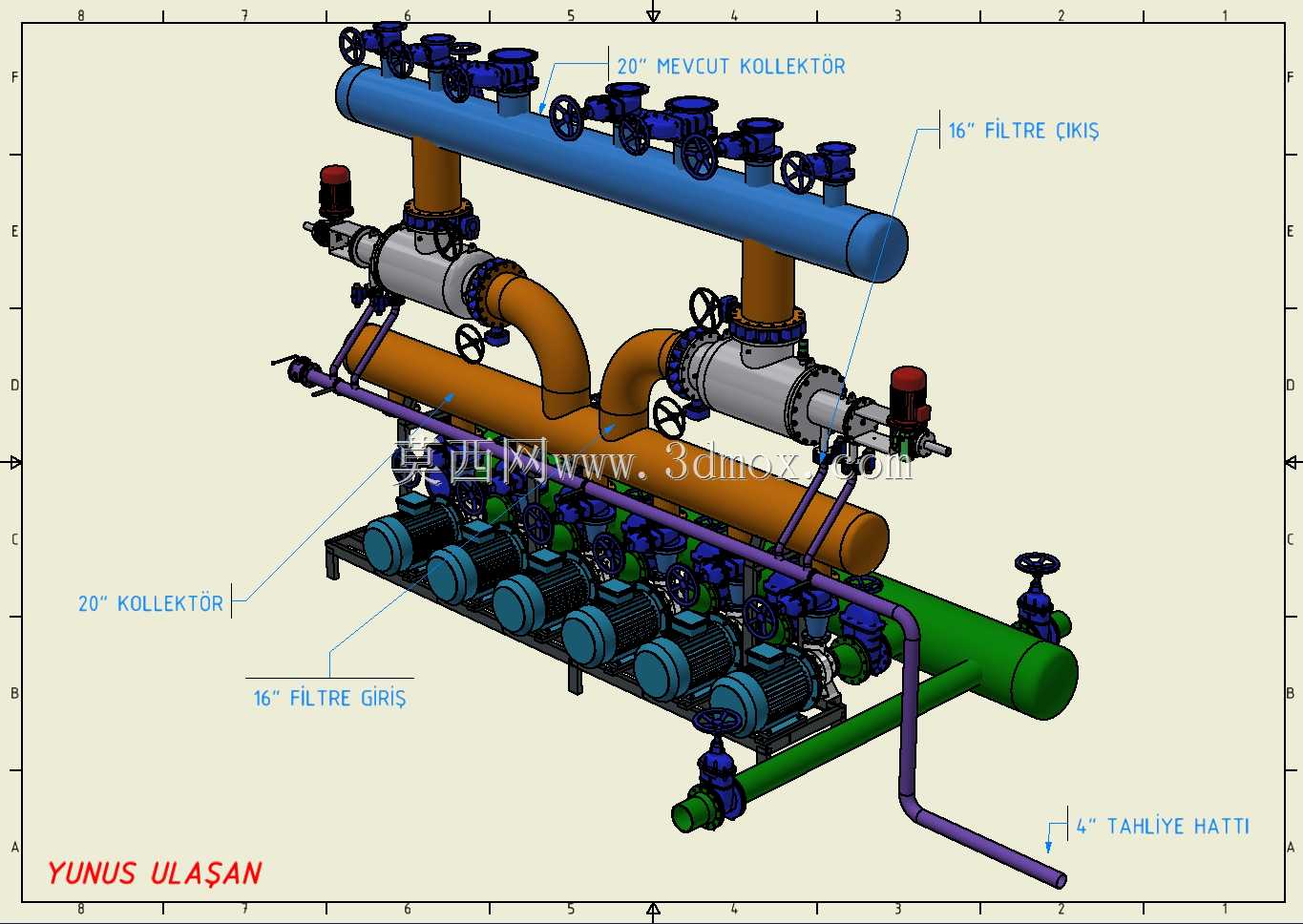

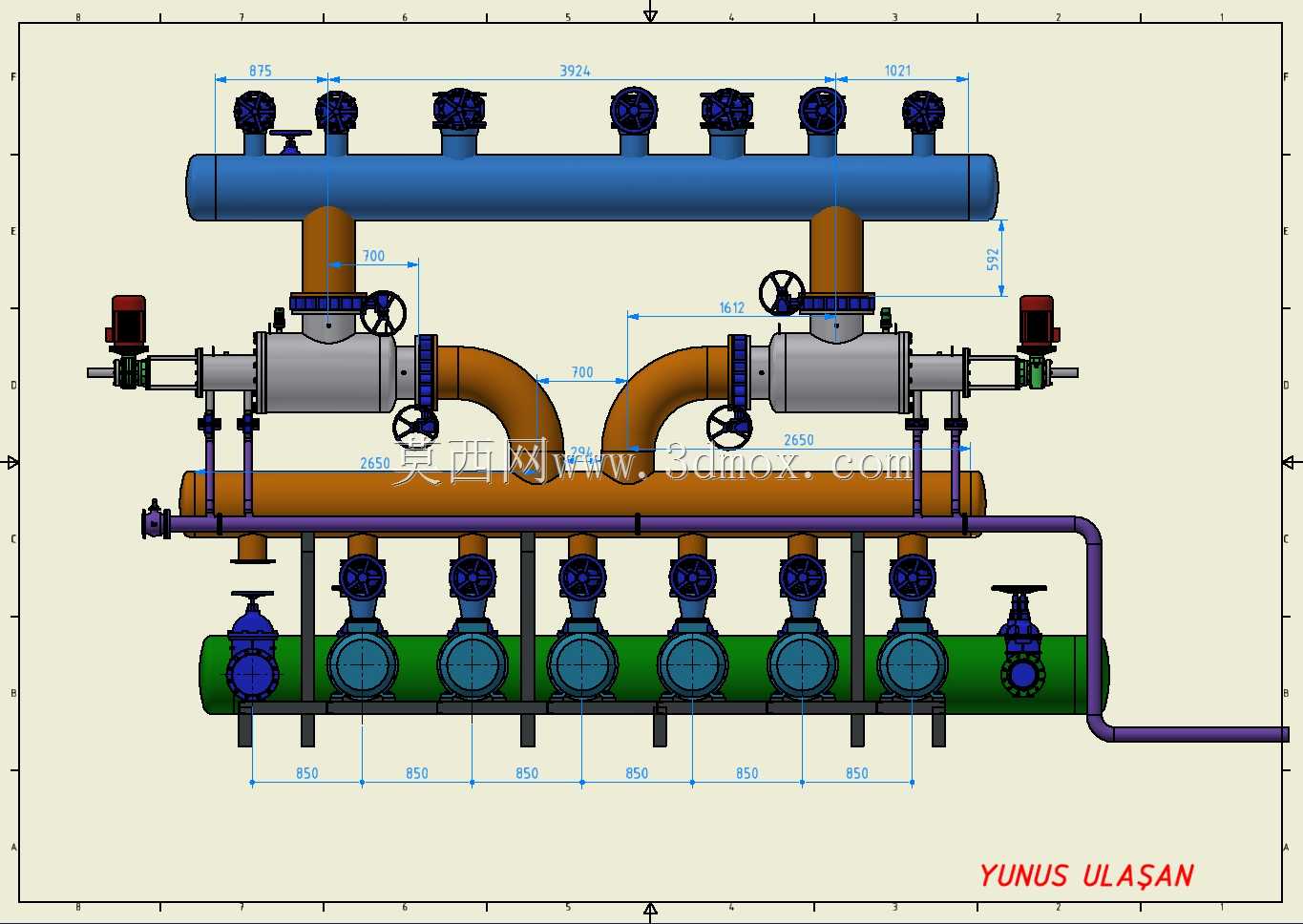

　　从功能实现层面拆解，介质首先从大口径橙色母管进入单元，母管上依次排布多组并联的过滤组件，每组过滤器前后都配置了独立的切断球阀，可在不停机状态下对单组滤芯进行检修更换，适配连续生产工况的运维需求。过滤后的洁净介质通过上方平行排布的银色支管输送至后端不同用气工段，支管上同样配置了对应阀组，可独立调节各支路的通断与流量，匹配不同工段的用气压力需求。绿色管路为排污与泄压支路，连接各过滤器的排污口与母管低点，可定期排出过滤截留的杂质、冷凝积液，避免积液进入后端设备造成元件锈蚀、气动元件卡滞故障。

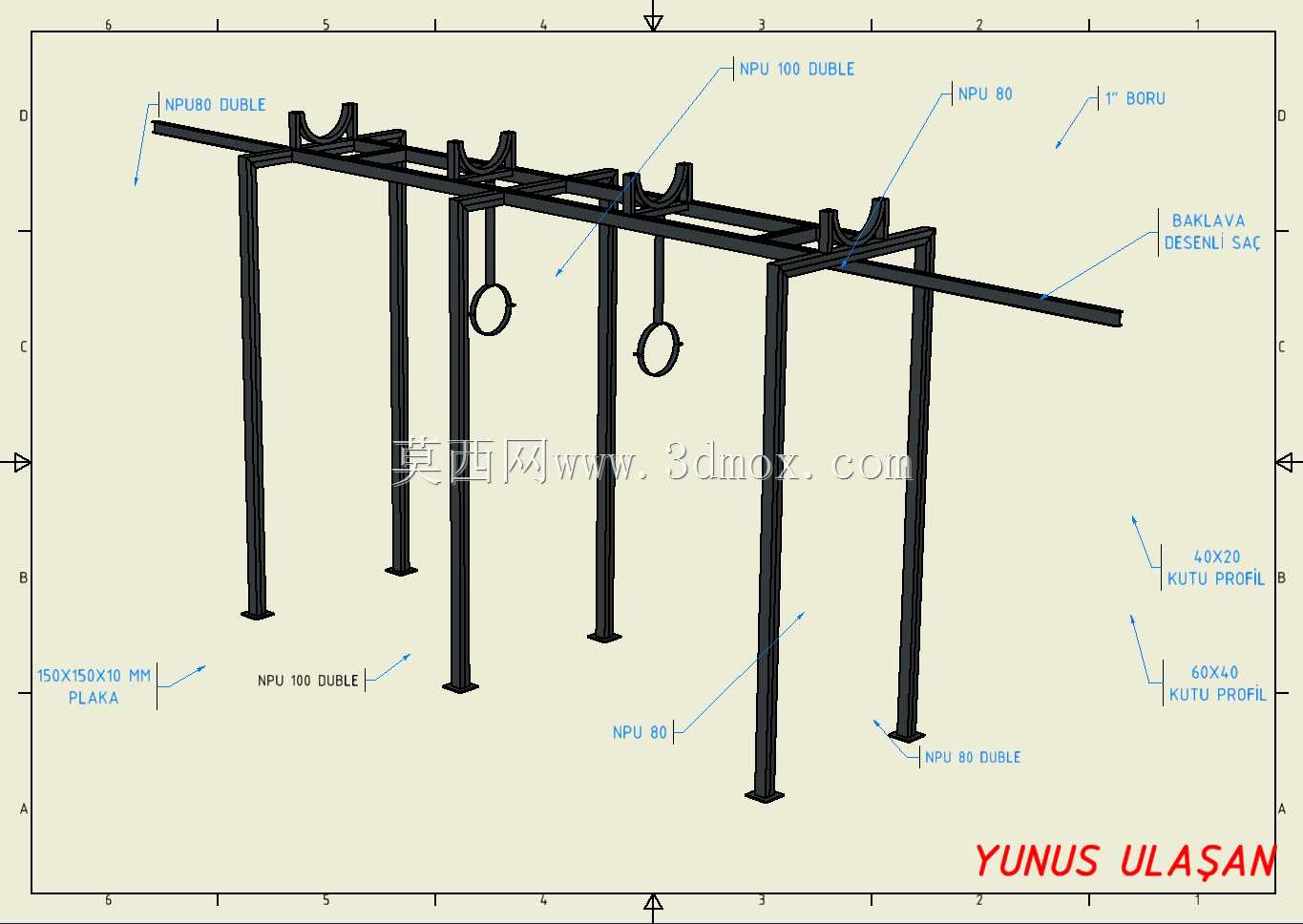

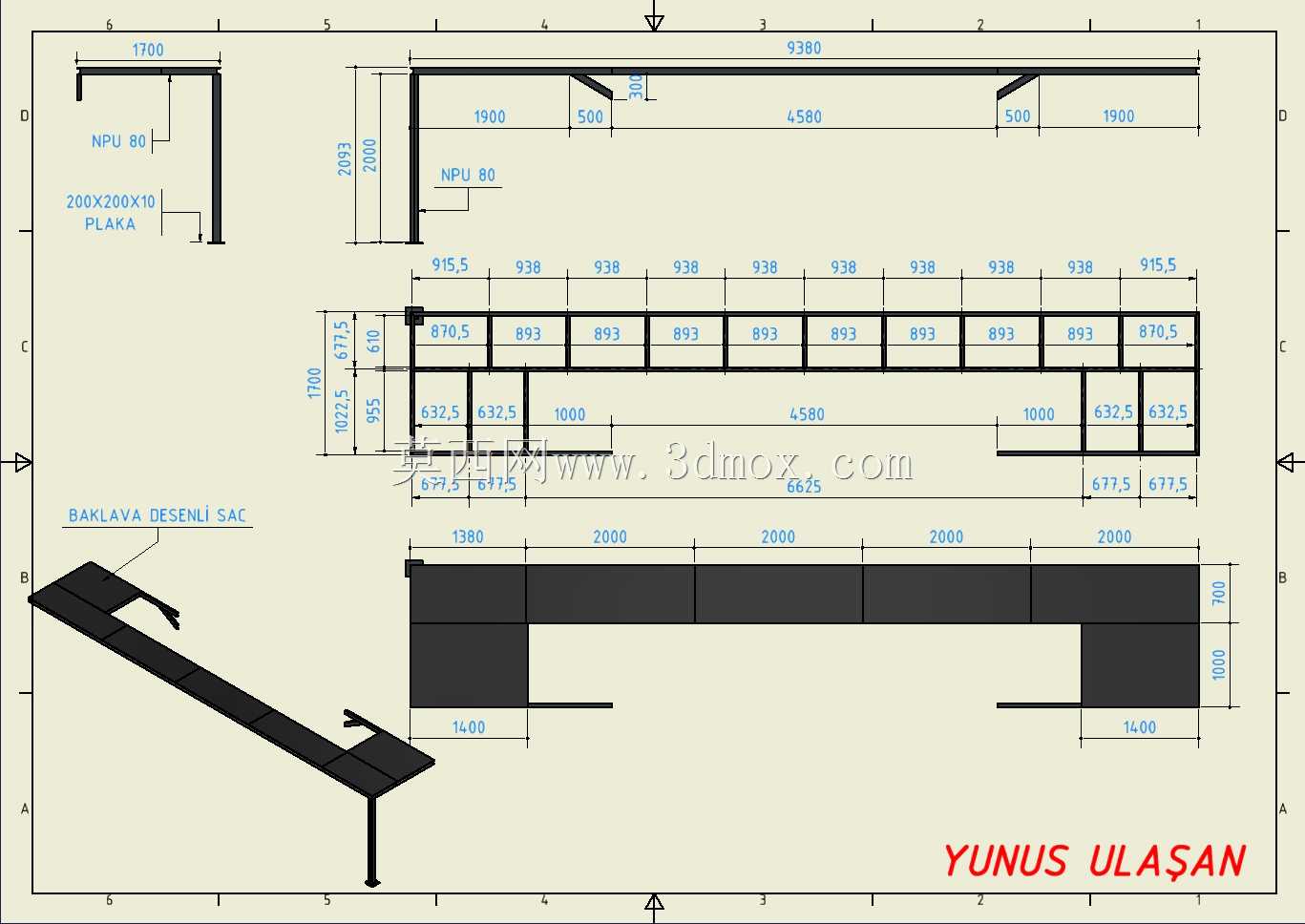

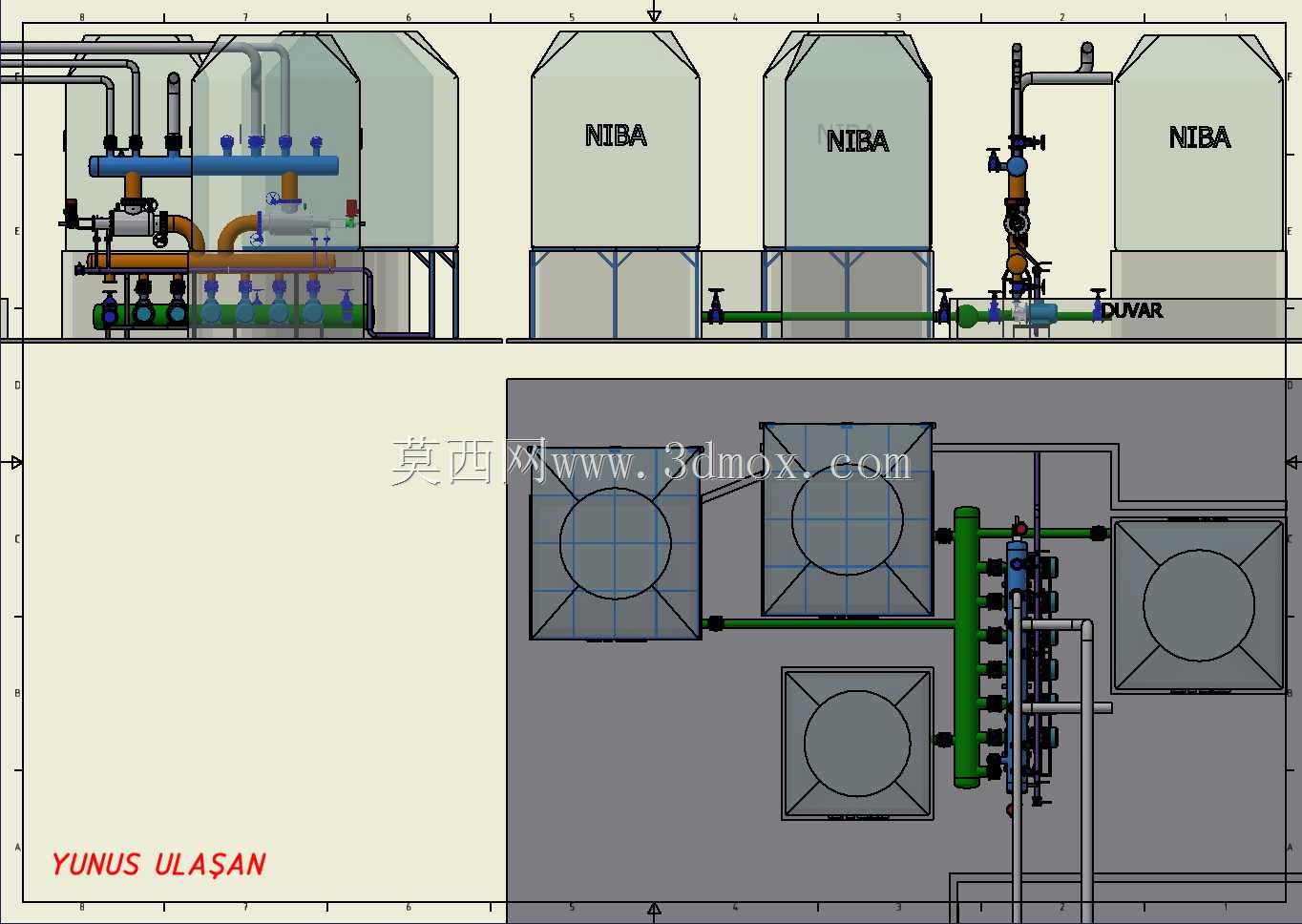

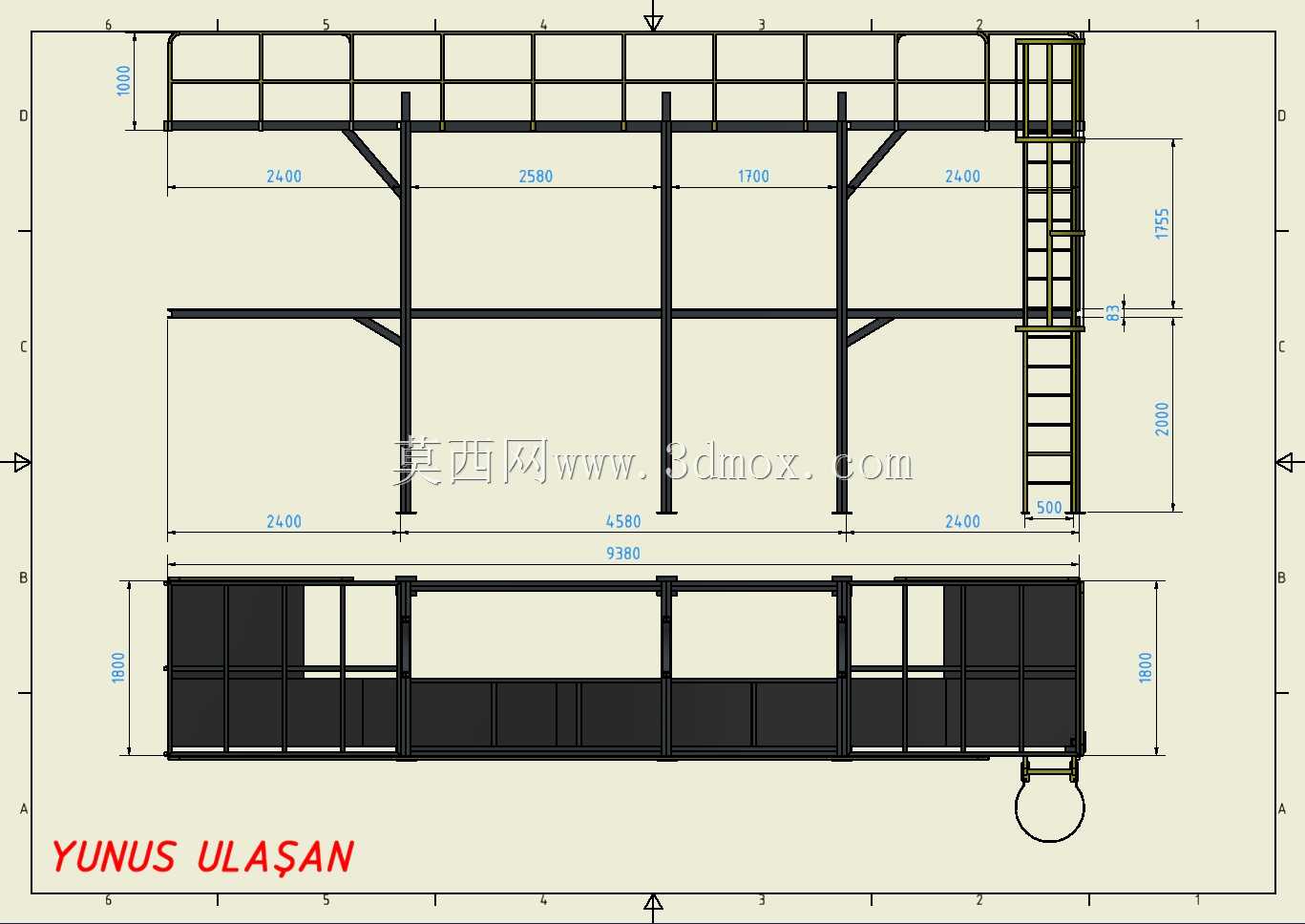

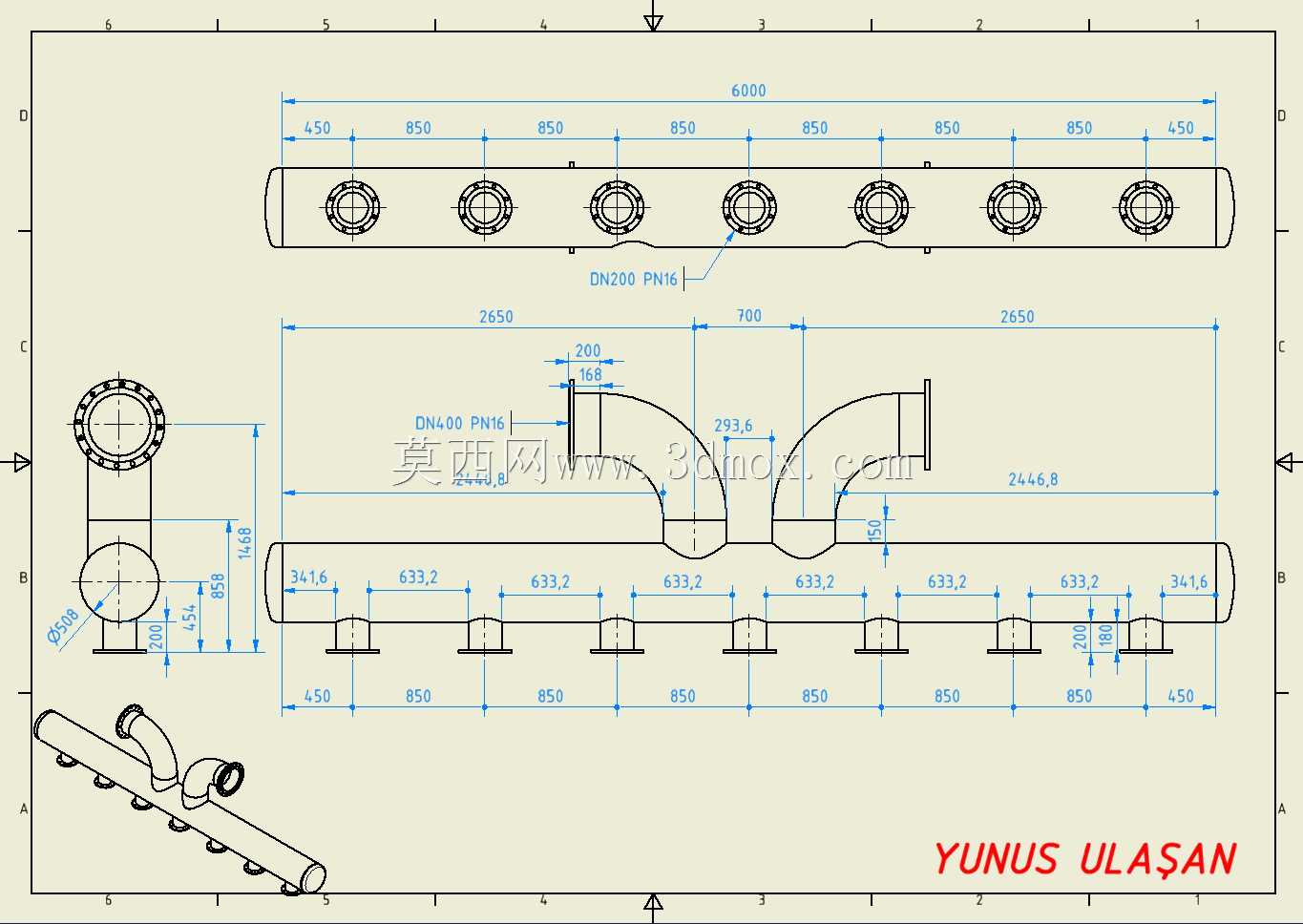

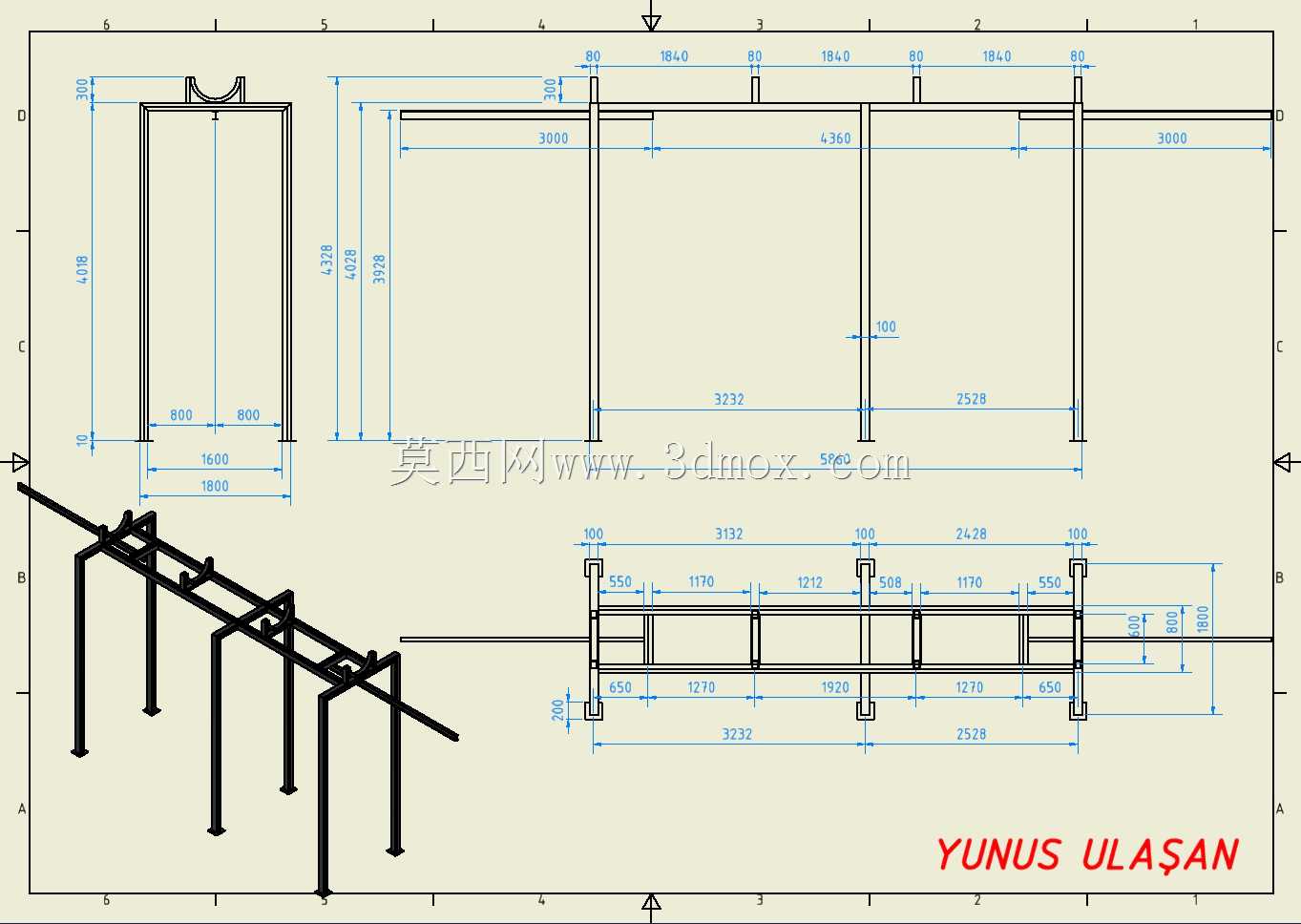

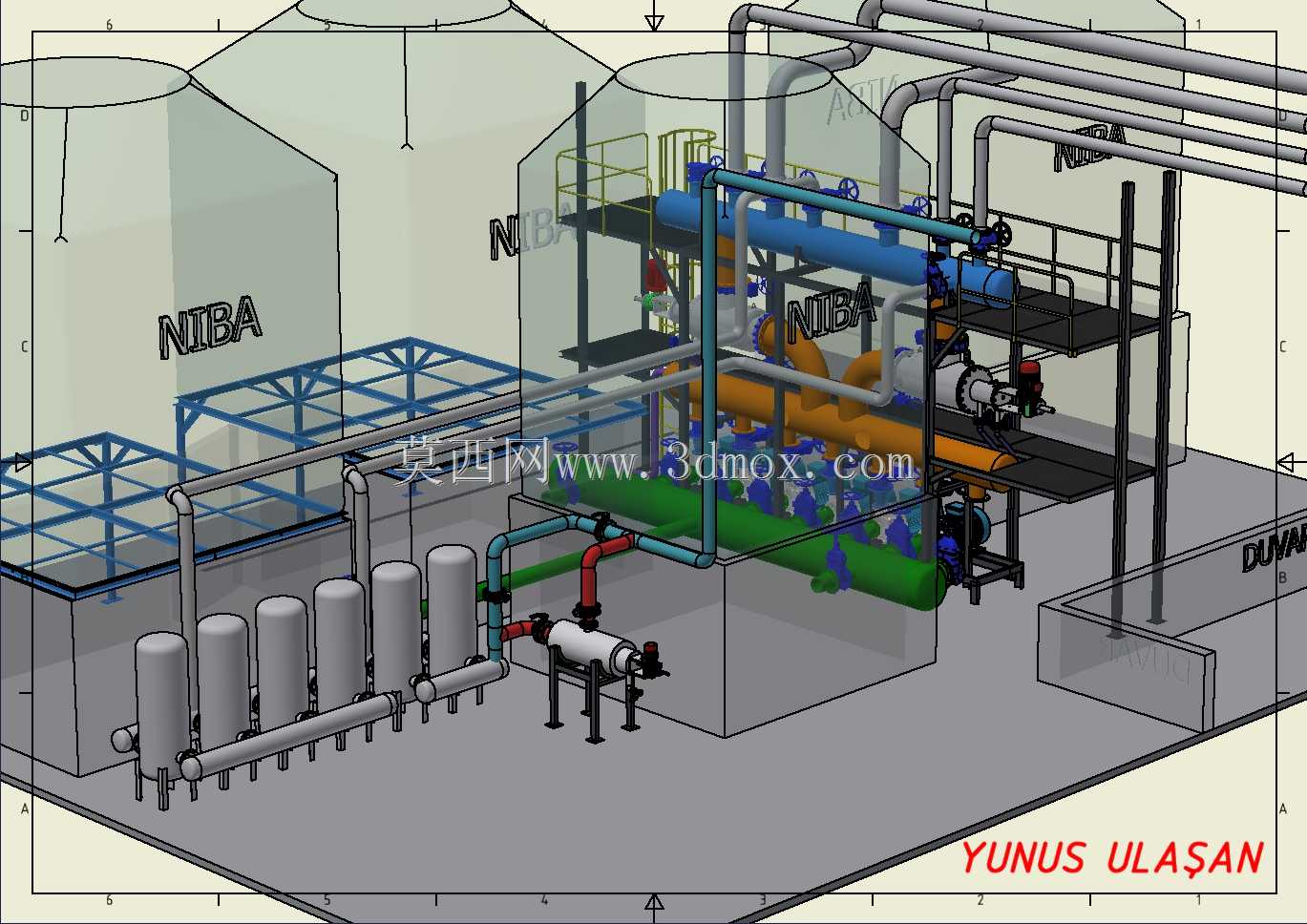

　　设计过程中首先考虑了机房的安装边界约束，整套装置的底部钢架采用标准化型钢焊接而成，地脚预留了通用的螺栓固定点位，可直接固定在机房常规的混凝土地坪上，不需要额外做特殊的设备基础。整体外轮廓的高度适配常规工业厂房的层高层距，顶部预留了足够的吊装操作空间，侧面预留了阀组操作、滤芯更换的检修通道，运维人员不需要额外搭建登高平台即可完成日常操作。管路排布采用分层设计，大口径母管布置在下层，承载主要的介质输送流量，小口径支管布置在上层，减少管路交叉带来的流阻损失，同时让整个管廊的走向清晰直观，便于后期运维人员快速识别管路走向、排查故障点位。

　　在细节结构处理上，所有管路转弯处都采用大曲率半径的冲压弯头，降低介质流经转弯处的局部阻力，减少压损；法兰连接点位都预留了足够的扳手操作空间，不需要额外拆除周边管路即可完成法兰螺栓的紧固、密封垫片的更换。过滤器本体采用快开式结构设计，更换滤芯时只需要松开顶部的快开压盖即可取出内部滤芯，不需要整体拆解过滤器与管路的连接法兰，大幅缩短检修停机时间。支撑钢架的设计充分考虑了管路充液后的承重载荷，在母管、过滤器的承重位置都加设了加强筋板，避免长期运行过程中钢架变形导致管路应力集中、焊口开裂。阀组的安装高度统一设置在人体工程学适配的操作区间，所有手轮的朝向都面向检修通道侧，操作人员在通道内即可完成所有阀门的开关操作，不需要探身到管路缝隙中操作，降低运维过程的安全风险。

　　整套系统的流道设计经过阻力校核，各支路的阻力偏差控制在合理区间，避免出现个别支路流量不足、过滤效率不均的问题。排污管路采用倾斜布置，所有低点都设置了排污接口，确保停机时管路内的积液可以完全排净，避免冬季低温环境下积液冻胀损坏管路阀件。管路表面采用不同颜色的涂装区分介质类型与流向，和工业管道的通用标识规范保持一致，现场人员可通过涂装颜色快速识别管路属性，减少误操作的概率。
