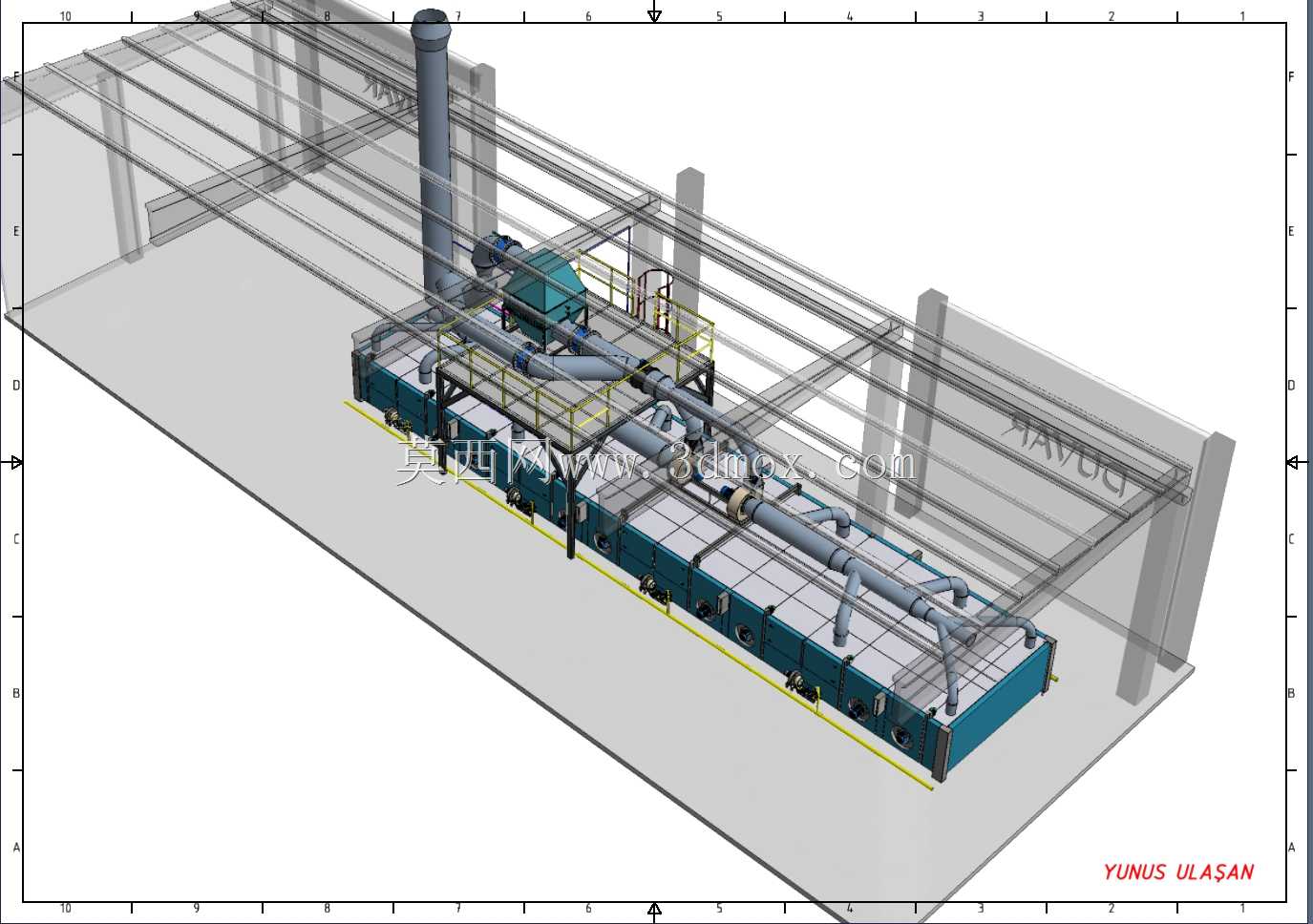

RAMOZ省煤器安装结构三维设计

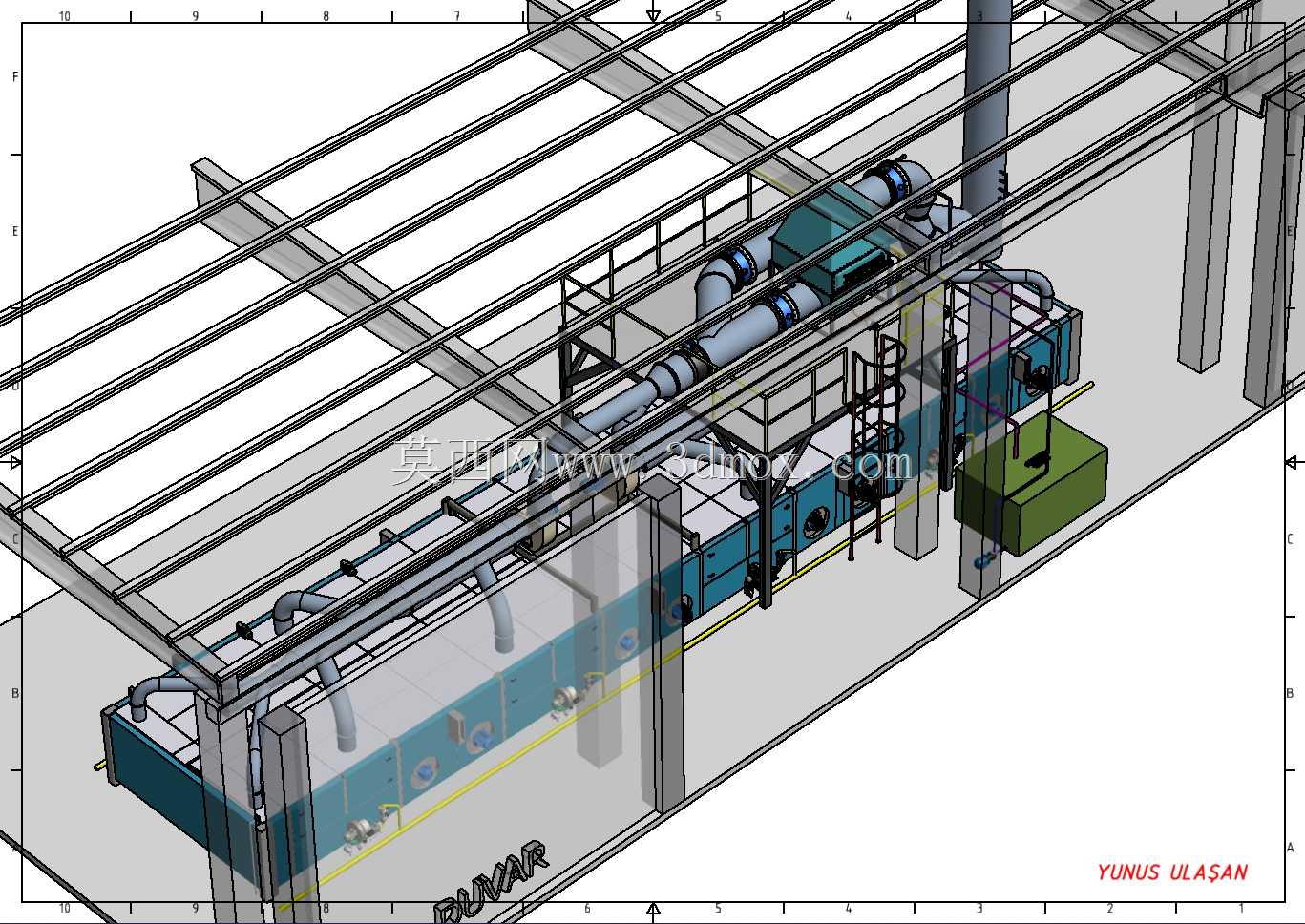

　　在工业锅炉尾部烟道的余热回收场景中，省煤器是决定系统热效率的核心辅机设备，这套三维结构完整还原了RAMOZ系列省煤器的现场安装排布逻辑，覆盖从设备本体就位、管路对接、操作平台搭设到周边建筑结构适配的全环节细节。做这类设备的安装建模时，首先要锚定的是烟道的通流截面边界，省煤器的换热管束排布必须完全匹配尾部烟道的内壁尺寸，既要保证管束之间留有足够的烟气通流间隙，避免烟阻过大引风机负载超标，也要让管束的换热面充分接触烟气，最大化回收烟气余热来预热锅炉给水，降低锅炉的燃料消耗。从结构上看，这套省煤器采用模块化箱式本体设计，本体底部设置有统一的支撑基座，基座的安装孔位完全对应现场预埋的地脚螺栓位置，建模时已经预留了二次灌浆的操作空间，

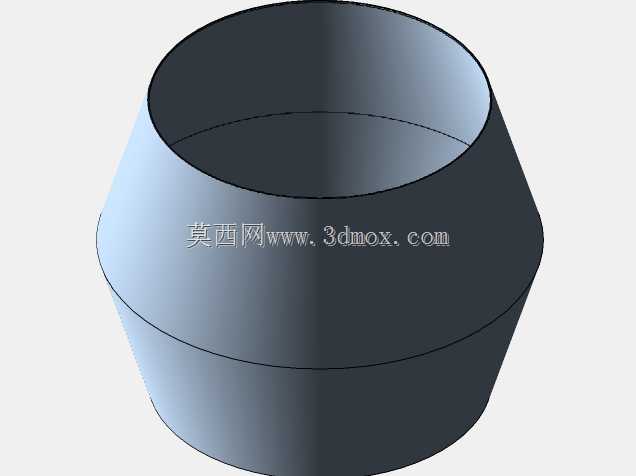

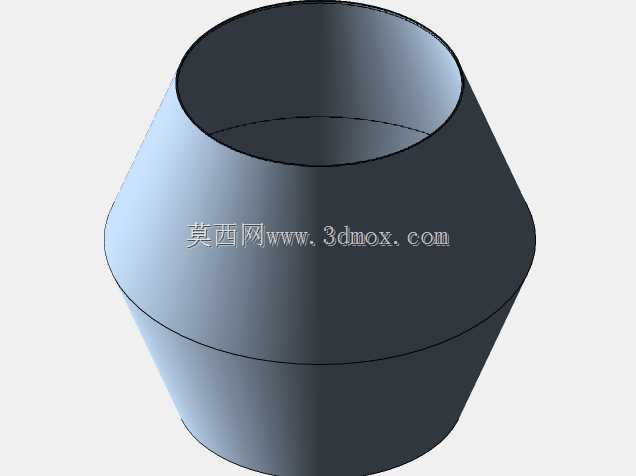

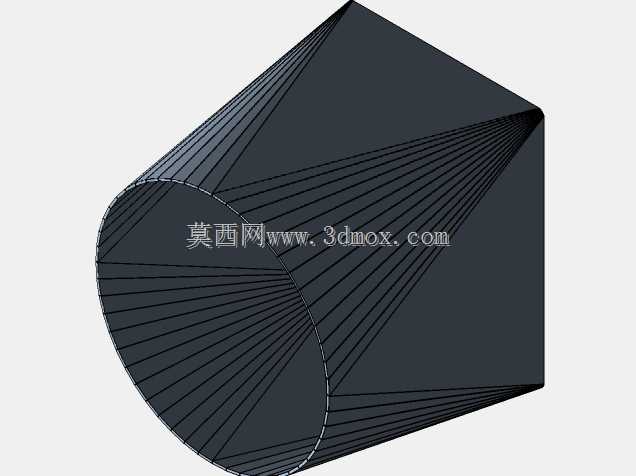

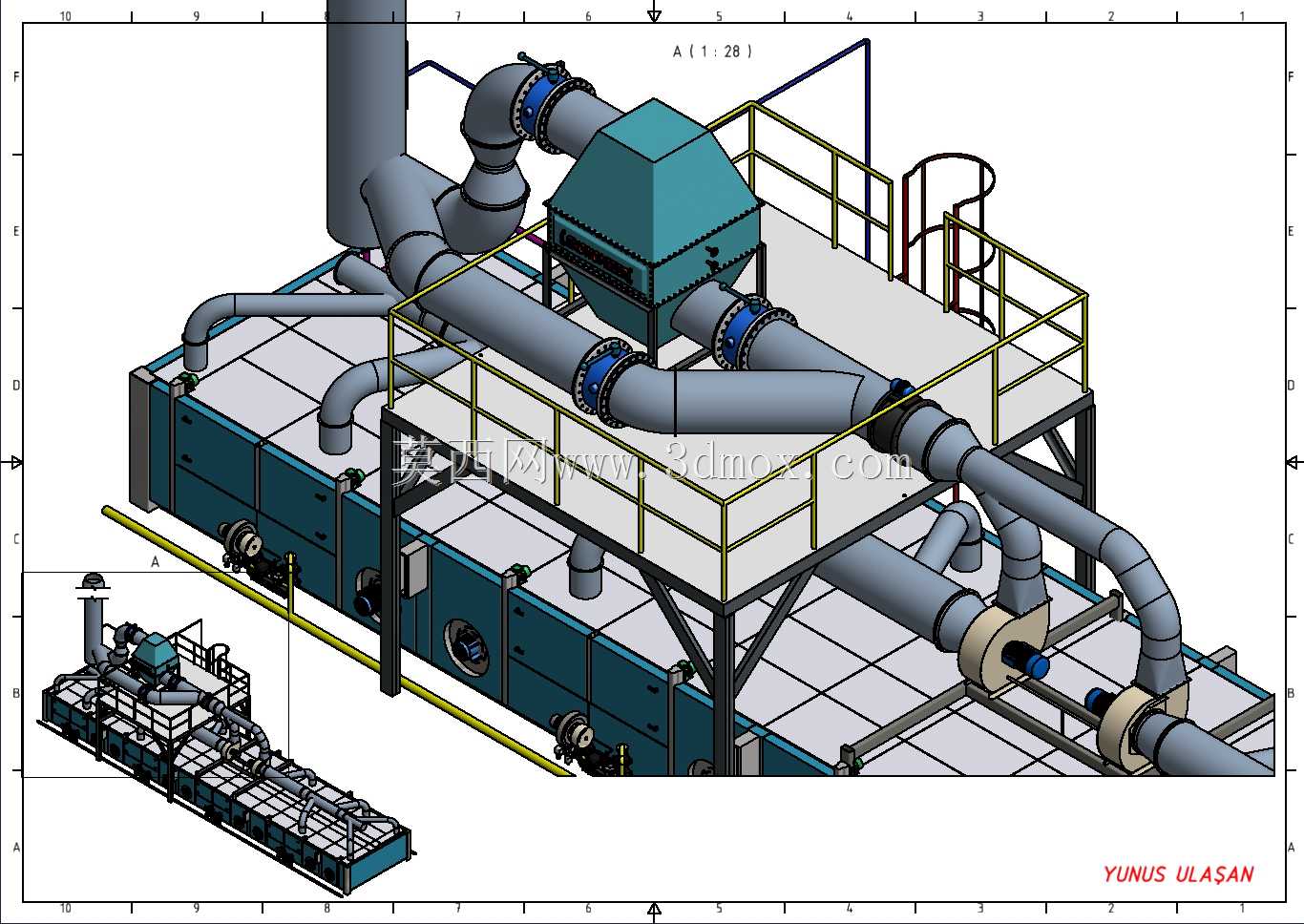

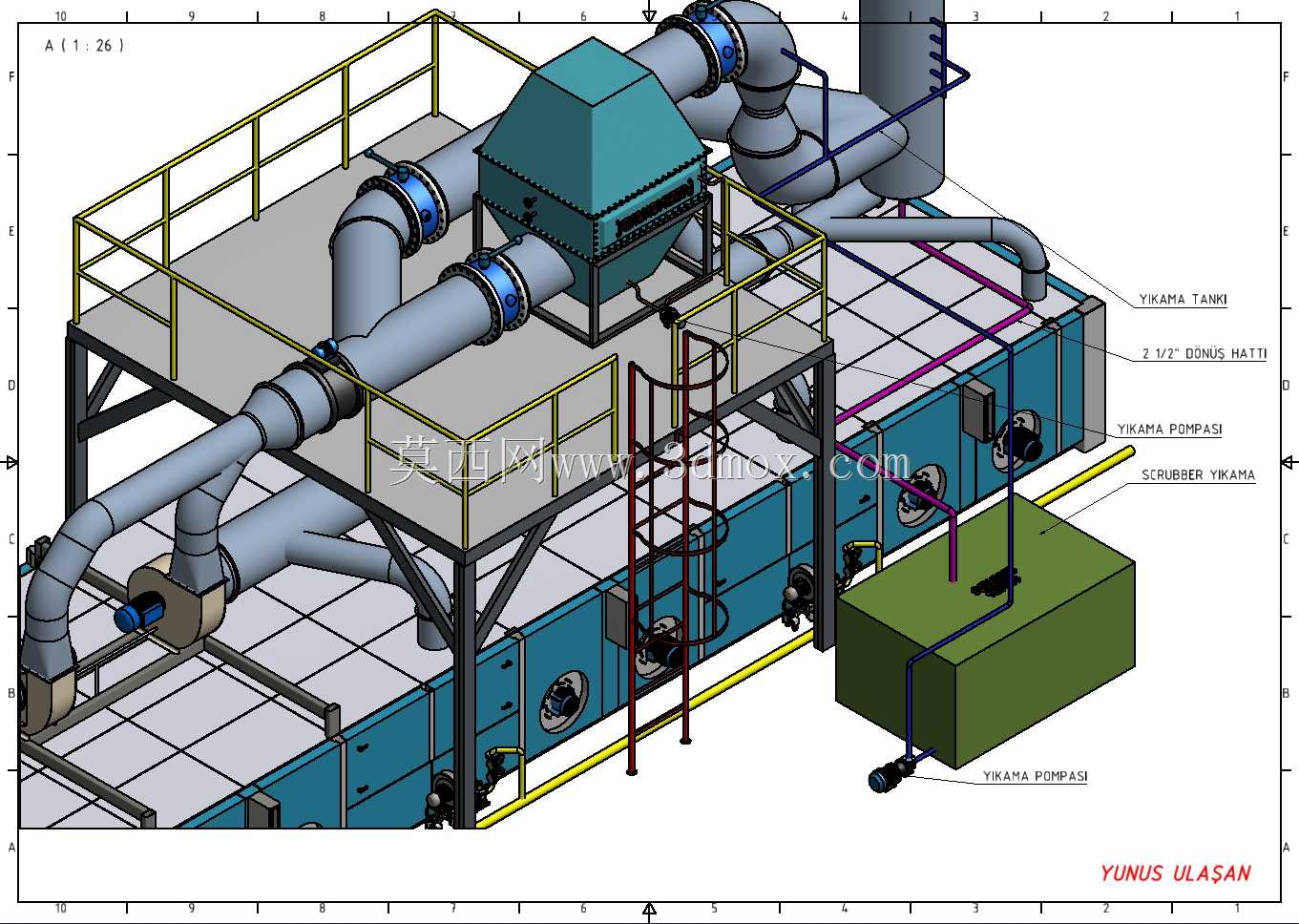

　　现场安装时不需要额外对基座做切割改型。本体侧面的给水进出管路采用分层排布逻辑，进水母管布置在本体下部，经过换热管束逐级升温后从上部出水母管接入锅炉给水系统，管路的弯头位置全部设置有支吊架固定点位，避免设备运行过程中管路因热胀冷缩产生位移拉扯焊口。操作平台的设计完全贴合设备的检修需求，平台护栏高度符合工业现场安全规范，平台踏步的格栅板预留了积灰掉落间隙，平台的支撑立柱直接生根在省煤器本体的加强筋位置，不需要额外在地面做独立基础，减少现场施工的土建工作量。设备顶部的排气烟囱接口做了变径处理，匹配现场原有烟道的对接尺寸，接口位置设置有软连接预留段，用来吸收设备运行时的振动和热位移，避免振动传递到建筑结构产生噪音。

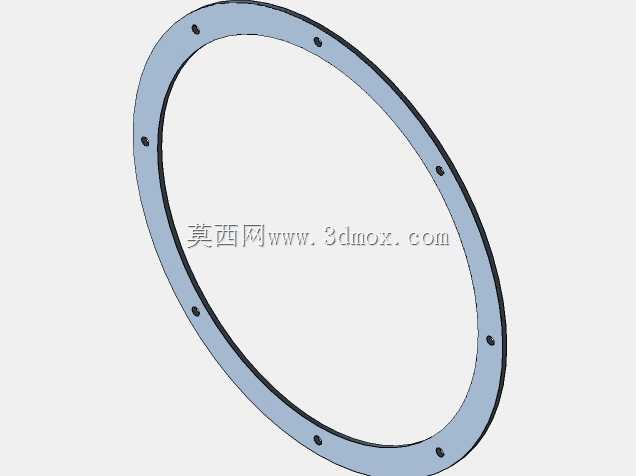

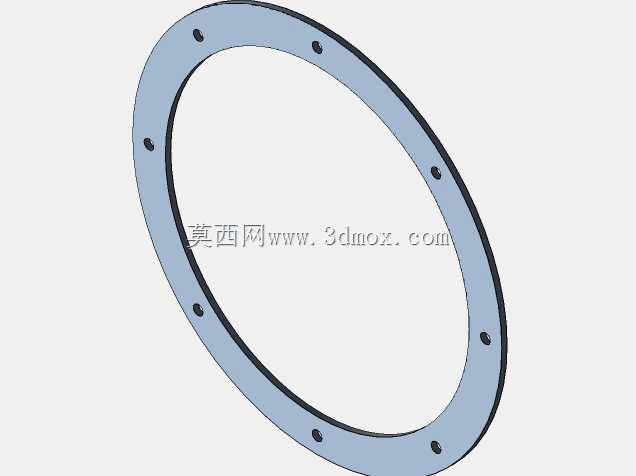

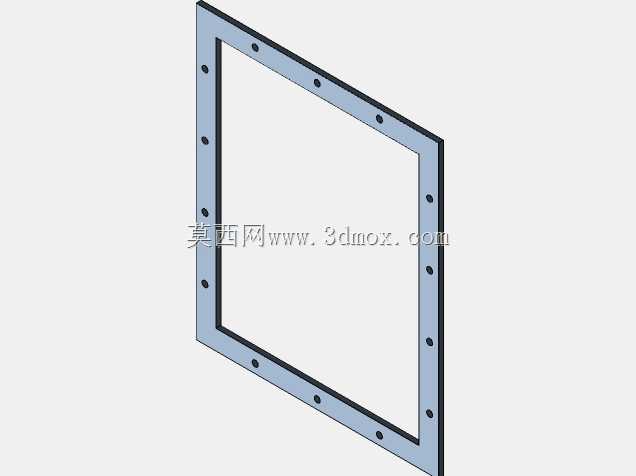

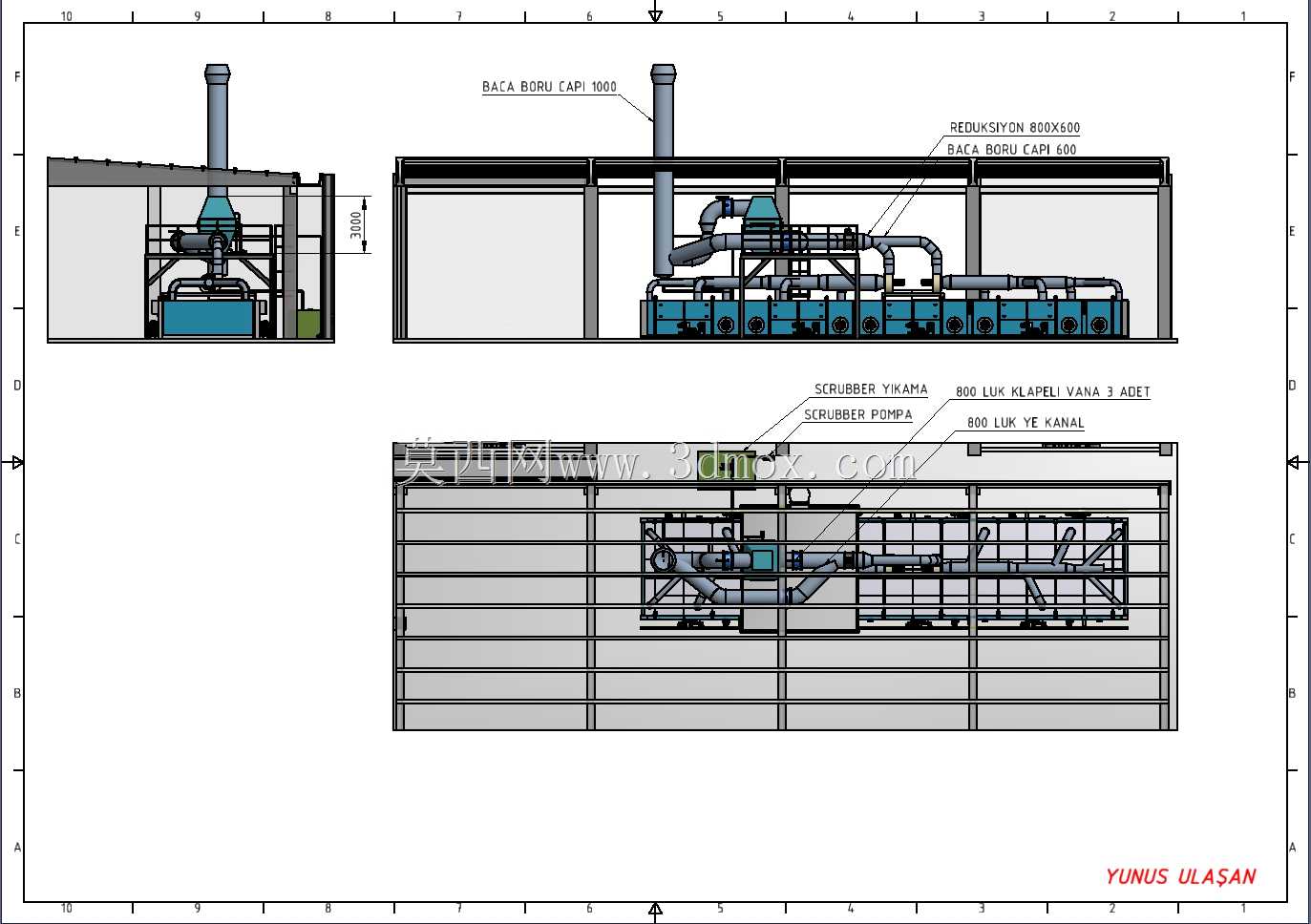

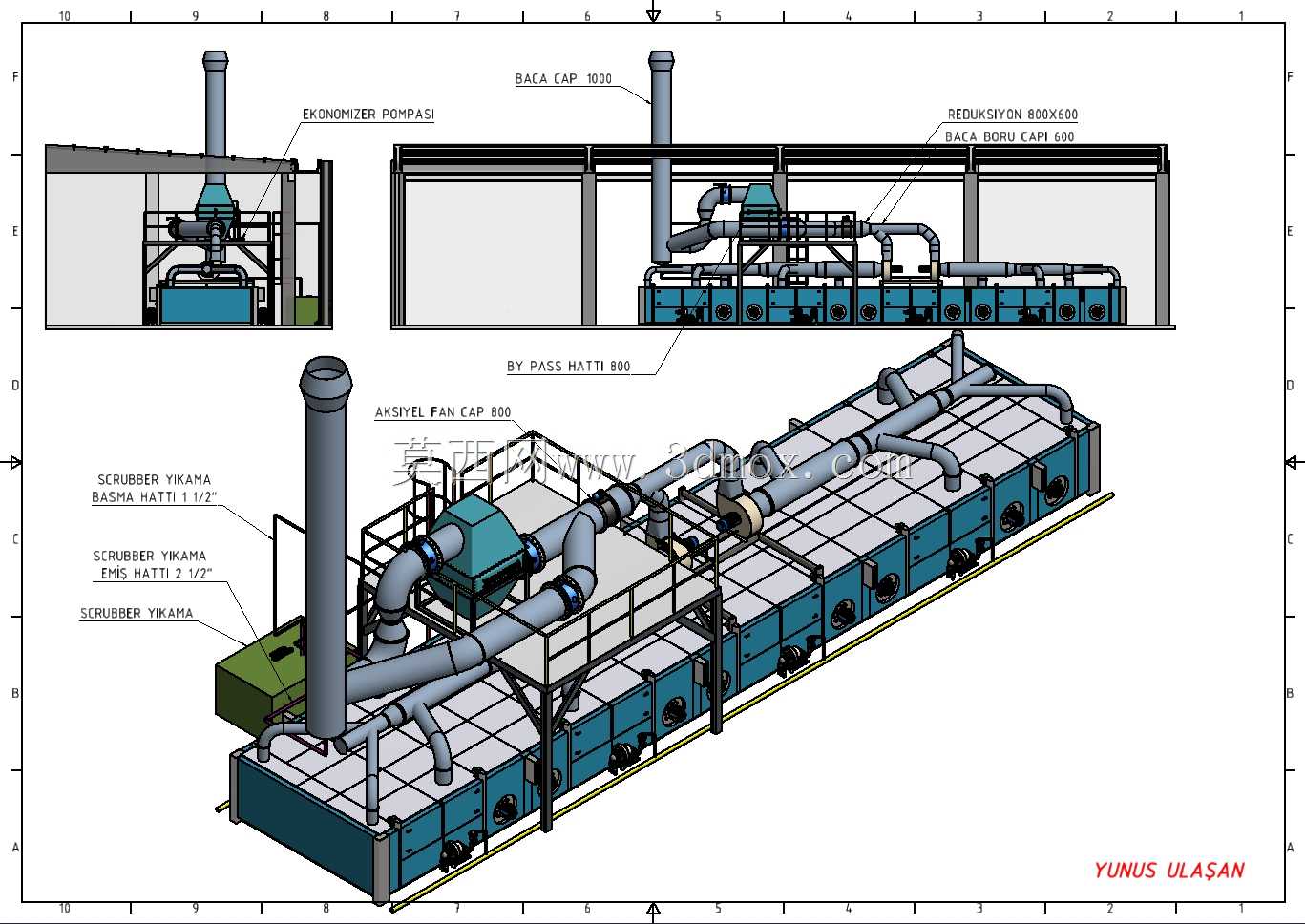

　　建模过程中对安装边界做了严格的校核：设备本体与周边厂房立柱的最小检修距离留足了单人通行加管件搬运的空间，本体上方的起吊高度匹配厂房内行车的吊钩最低限位，方便后期检修时管束的整体吊装更换；管路的法兰对接位置全部预留了扳手操作空间，不会出现螺栓无法紧固的干涉问题。省煤器底部的灰斗排灰口位置对应现场的输灰设备接口，排灰通道没有弯折死角，避免积灰堵塞影响设备正常运行。不同于单独的省煤器本体模型，这套安装结构模型把设备和周边建筑、配套管路、操作附属设施的位置关系全部做了还原，结构设计人员在做同类型项目时，可以直接参考这套排布逻辑调整对应尺寸，不需要从零开始梳理各专业的干涉问题；现场安装人员也可以通过模型直观理解各部件的安装顺序，

　　先做基座就位找正，再对接管束模块，之后连接管路、搭设平台，最后对接烟道接口，减少现场的安装返工率。在实际工业应用中，这类省煤器通常适配中型燃煤、燃气锅炉的尾部余热回收，可将锅炉给水温度提升数十摄氏度，大幅降低排烟温度，减少排烟热损失，同时给水温度提升后还能降低锅炉汽包的热应力，延长锅炉本体的使用寿命。建模时对所有焊缝位置、螺栓连接位置都做了细节还原，管束的翅片结构也做了简化示意，既保证模型的轻量化，也能准确反映设备的实际结构特征，不会因为过度简化导致安装参考时出现尺寸误判。
