立式压缩机组配套储气罐成套设备结构

　　这套成套气源设备的建模还原，完全贴合中小规模工业现场的压缩空气供给需求，在机械加工车间的气动夹具供能、汽修门店的气动工具驱动、食品加工线的气动执行元件供气、小型涂装作业的压缩空气输出场景中都能匹配对应工况。整套设备采用双立式储气罐搭配多组压缩主机的布局，没有采用常见的单罐配单机的紧凑结构，反而预留了足够的管路接驳与检修操作空间，适合用在用气负荷波动较大、需要稳定储备压缩空气余量的现场，避免单台主机频繁启停带来的部件损耗，也能在单台主机维护时保留基础供气能力，不会造成整条用气链路完全停摆。

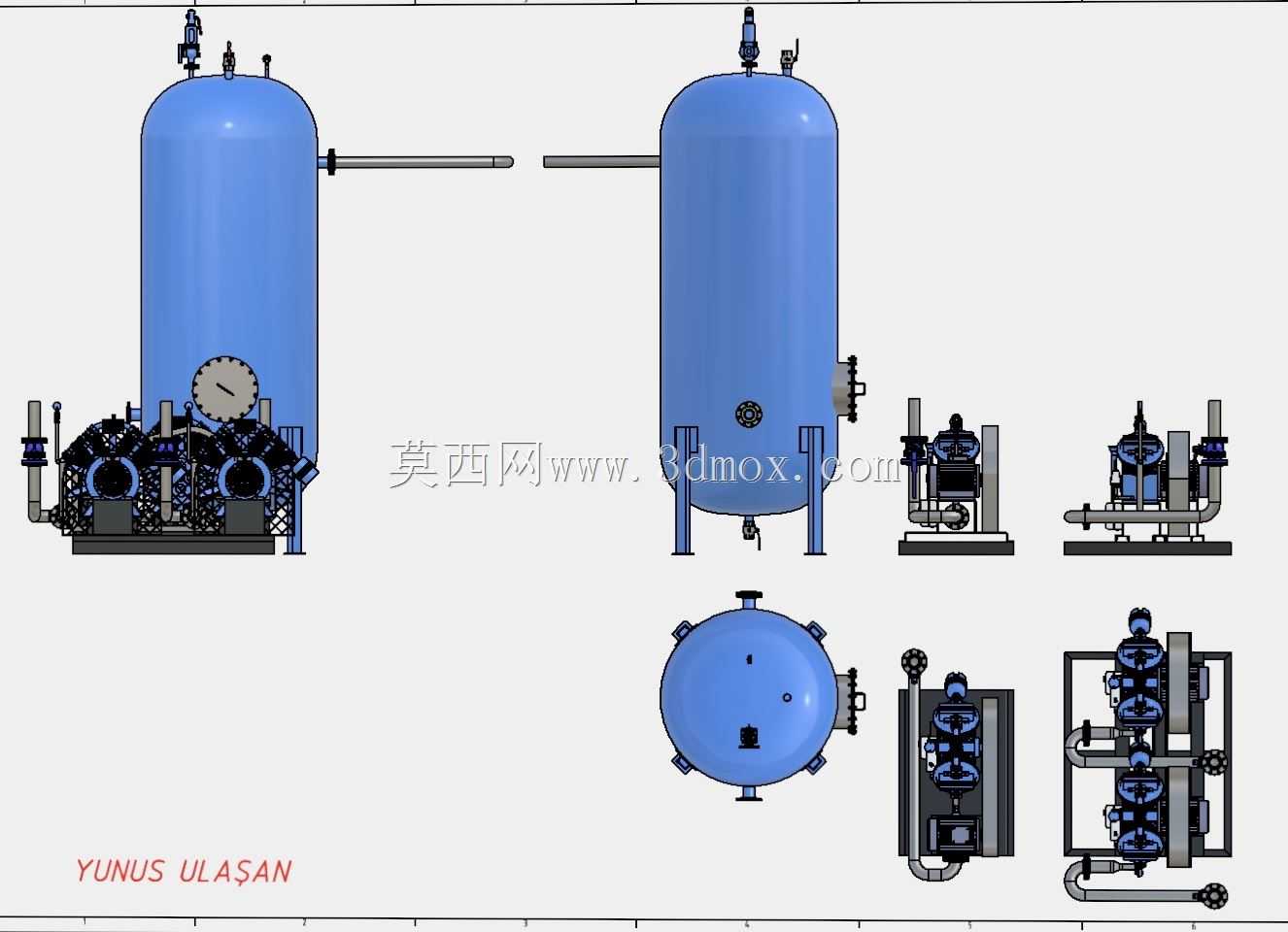

　　从功能逻辑上看，压缩主机部分采用多缸活塞式压缩结构，缸体散热鳍片的建模细节完全还原实物结构，进排气阀组的位置、传动皮带轮的防护结构都做了对应还原，主机底部的机架预留了减震垫安装位，实际安装时可以通过橡胶减震垫抵消活塞往复运动带来的振动传递，避免振动传导到储气罐罐体造成管路焊缝疲劳。储气罐部分采用标准立式椭圆封头结构，罐体上的接口布局完全符合压力容器的设计规范：顶部设置安全阀接口、压力表安装位、排气控制阀，侧部分别预留进气口、排污阀接口、备用出气接口，底部采用三腿支撑结构，支腿底部预留地脚螺栓安装孔，安装时需要保证罐体垂直度偏差不超过千分之一，避免长期承压带来的局部应力集中。

　　设计思路上没有追求过度紧凑的集成化，反而把主机和储气罐做了分体式布局，中间通过硬管接驳，这种设计的优势在于压缩主机产生的振动不会直接传递到储气罐上，能有效延长罐体上仪表、阀门的使用寿命，同时分体布局也方便现场根据厂房空间调整排布方式，不需要拘泥于固定的整机摆放位置，在狭长型的厂房空间内可以将罐体沿墙面布置，主机放置在靠近通风口的位置，满足散热需求。管路连接部分采用带法兰的硬管连接，法兰盘的螺栓孔位、密封面的结构都做了准确还原，实际装配时需要在密封面加装耐高压石棉橡胶垫，按照对角顺序拧紧螺栓，避免密封面受力不均造成漏气。

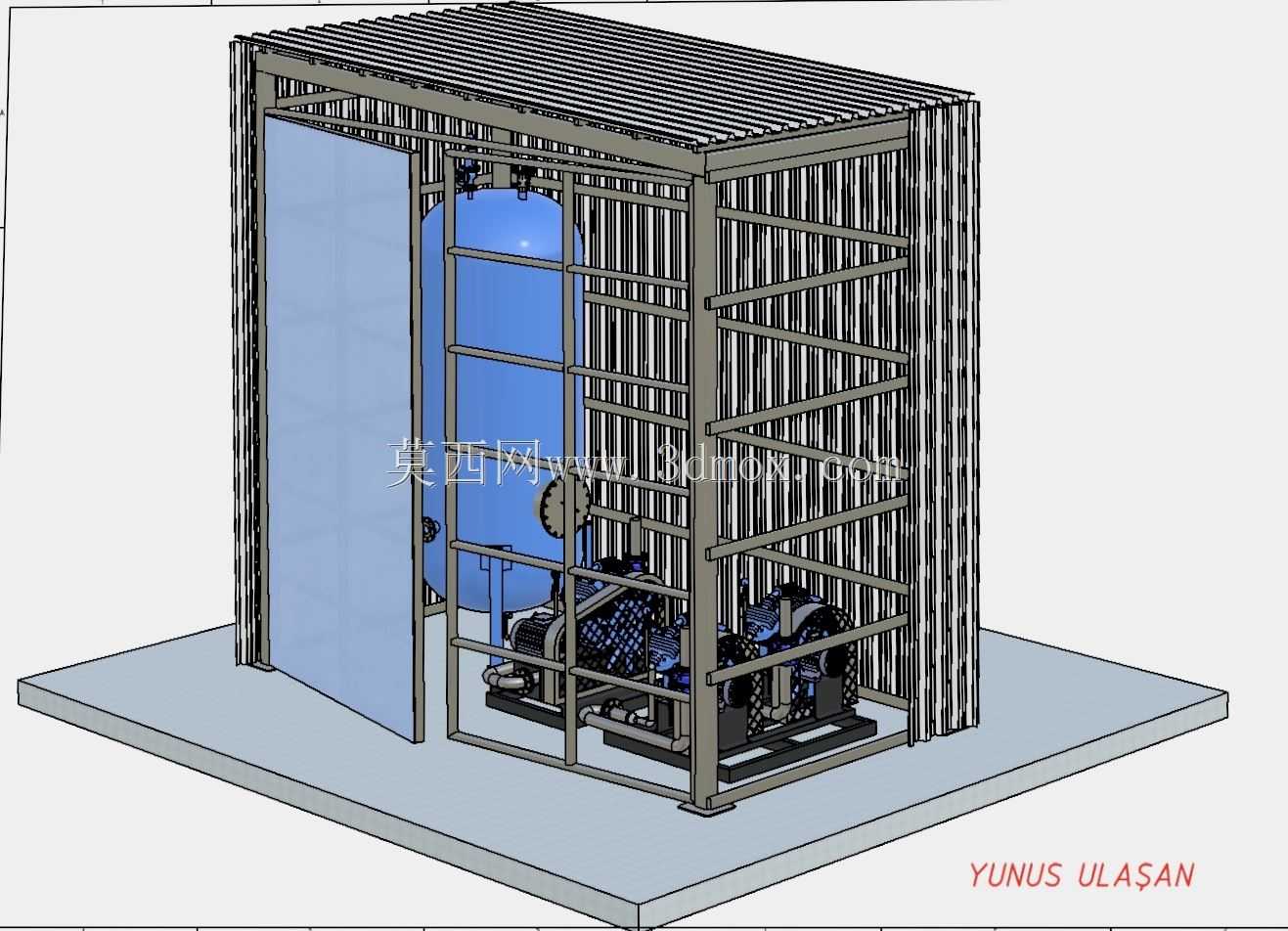

　　安装边界方面，单台储气罐的外径尺寸适配常规厂房门的通行宽度，不需要在设备进场时额外拆除门框，罐体总高度满足常规工业厂房的层高要求，顶部安全阀的安装位置预留了足够的操作空间，方便后期定期校验安全阀时的拆装作业。主机部分的操作侧预留了不小于800mm的检修通道，方便日常更换润滑油、清理进气滤芯、检查皮带张紧度，排污阀的位置距离地面预留了足够的高度，可以直接在下方放置接污桶，不需要额外挖坑做低位排污。整套设备的供气出口可以根据现场需求接驳冷冻式干燥机、精密过滤器等后处理设备，模型中预留的备用接口可以满足不同后处理配置的接驳需求，不需要在罐体上额外开孔焊接，避免破坏罐体的承压结构。

　　从结构细节来看，压力表的安装位置设置在罐体进气侧的醒目位置，操作人员在日常巡检时不需要登高就能直接读取罐内压力数值，安全阀的起跳压力设定值比罐体额定工作压力高0.08MPa，符合压力容器的安全规范要求，罐体底部的排污阀采用球阀结构，建模时还原了阀门的手柄操作空间，日常排污时只需要快速开合阀门就能排出罐底积存的冷凝水，不需要复杂的操作步骤。多台主机的布局采用并列排布，每台主机的进气口都设置了独立的空气滤芯位置，避免多台主机同时进气时产生气流干扰，传动部分的皮带轮外侧设置了防护网结构，防止杂物卷入传动部件造成设备损坏，也能避免检修时的安全隐患。
