立式多接口法兰连接筒式换热设备结构

　　在化工、暖通、食品加工、制药等多个工业生产场景中，不同温度流体间的热量传递是保障工艺参数稳定、实现余热回收的核心环节，这类立式筒式换热结构正是针对中小流量、中低压工况的常用换热载体。从实际落地的使用场景来看，该结构可作为液-液换热、汽-液换热的核心载体，比如在小型化工生产线中用于冷却反应出料、在集中供热系统中完成汽水热交换、在食品加工线中实现物料的快速升温或降温，适配的工况压力通常在1.6MPa及以下，安装时不需要额外搭建大型钢架支撑，可直接通过底部法兰与基础管路对接，整体占地面积小，适合车间内管路排布紧凑的场景。

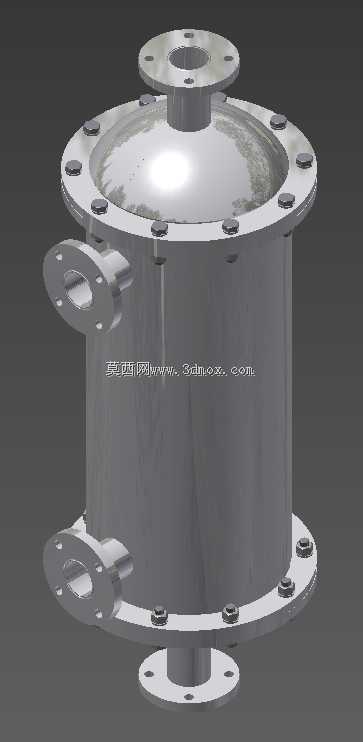

　　从结构设计逻辑来看，整体采用立式圆筒承压壳体作为主体，上下端均采用法兰快开式封头结构，这种设计一方面是为了满足压力容器的承压强度要求，圆筒形壳体在内部压力作用下应力分布均匀，耗材少且承压稳定性好，另一方面法兰连接的封头可在设备需要检修、清理内部换热管束时快速拆卸，不需要整体切割壳体，大幅降低后期维护的工作量。设备的接口布局经过实际工况适配：顶部设置单根法兰接口，通常作为热媒或冷媒的主入口，筒体侧部分别设置上下两个侧向法兰接口，可作为被换热介质的进出口，实现流体在壳程的折流流动，延长流体在壳体内的停留时间，提升换热效率，底部设置的法兰接口则作为另一路介质的出口，同时兼顾排污功能，设备停机时可打开底部接口排空壳体内残留介质，避免积液腐蚀壳体。

　　所有对外连接接口均采用标准法兰结构，法兰盘上的螺栓孔均匀排布，匹配行业通用的法兰连接尺寸，安装时不需要单独定制转接件，可直接与同压力等级的工业管路对接，法兰密封面采用突面结构，适配常用的非金属垫片密封，在中低压工况下可有效避免介质泄漏。壳体与封头的连接法兰沿周向均匀布置紧固螺栓，螺栓数量与规格根据壳体直径、设计压力匹配，保证密封面的压紧力均匀分布，避免局部密封失效。从安装边界来看，该立式结构的安装仅需要保障底部法兰对接的管路垂直度，侧向接口的对接管路需要设置独立支撑，避免管路重量直接作用在设备壳体上造成接口变形，设备整体的重心沿筒体中轴线分布，立式安装状态下稳定性好，不需要额外的侧向固定结构即可满足运行要求。

　　在功能实现上，该结构的壳体内部可适配管束式换热芯体，冷热两种介质分别在管程与壳程流动，通过金属管壁完成热量传递，壳体的内径尺寸根据设计换热流量匹配，筒身高度根据所需换热面积调整，在保证换热效率的前提下尽可能压缩整体外形尺寸，适配车间内有限的安装空间。设计过程中充分考虑了实际生产的加工便利性，筒体采用标准无缝钢管卷制或直接选用标准规格无缝管，上下封头采用标准椭圆形封头冲压成型，所有法兰均选用标准件，不需要单独定制异形结构件，可有效降低加工制造成本，缩短生产周期。针对不同的使用工况，壳体材质可根据介质腐蚀性选择碳钢、不锈钢等不同材料，法兰密封垫片也可根据介质温度、特性选择橡胶垫、四氟垫、金属缠绕垫等不同类型，整体结构的适配性较强，可覆盖多数常规工业换热场景的使用需求。

　　实际运行过程中，立式结构的设计可让壳程内的冷凝水、杂质自然沉降到设备底部，通过底部排污接口顺利排出，避免杂质在壳体内堆积影响换热效率，同时侧向进出的被换热介质可在壳体内形成自然的上下流动，配合内部的折流板结构可大幅减少流动死区，让换热面得到充分利用。相比卧式换热结构，同换热面积下该立式结构的占地面积仅为卧式结构的三分之一左右，尤其适合厂房面积紧张、管路垂直排布的生产线使用，安装时的吊装难度也更低，仅需要对准上下及侧向的法兰接口即可完成对接，现场安装工作量小。
