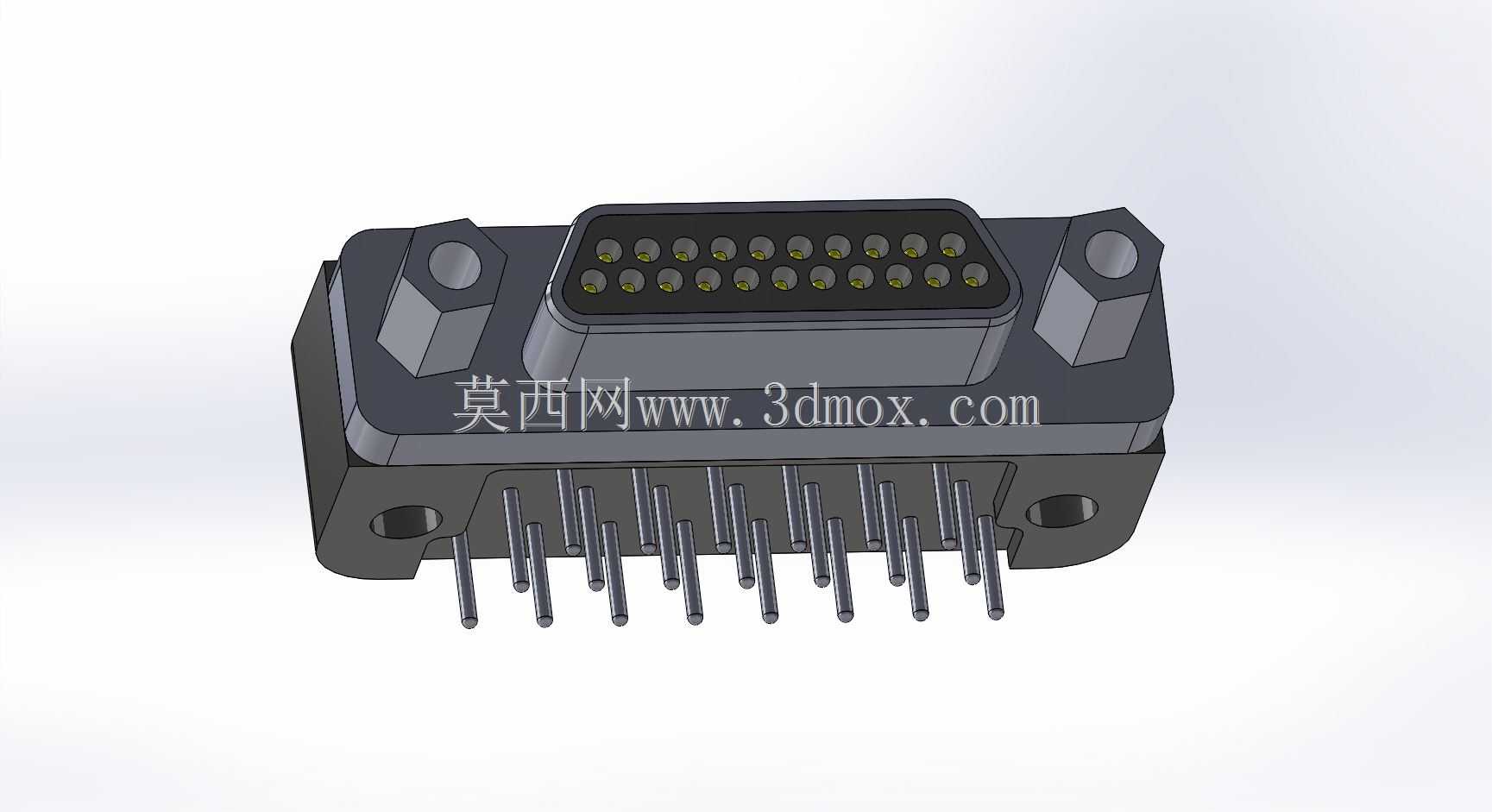

这款弯式D形连接器主要面向高密度板载信号传输场景设计,常见于机载航电设备内部板卡互联、工业控制IO模块信号引出、测试仪器面板接口等安装空间局促的布线位置,相比直插式D形接头,直角出线的结构能够将线缆走向弯折90度,大幅压缩接口后方的线缆预留空间,避免设备内部线缆过度弯折导致的芯线断裂、屏蔽层破损问题,尤其适合1U高度以下的薄型插箱、嵌入式板卡的侧方或上方出线布局。

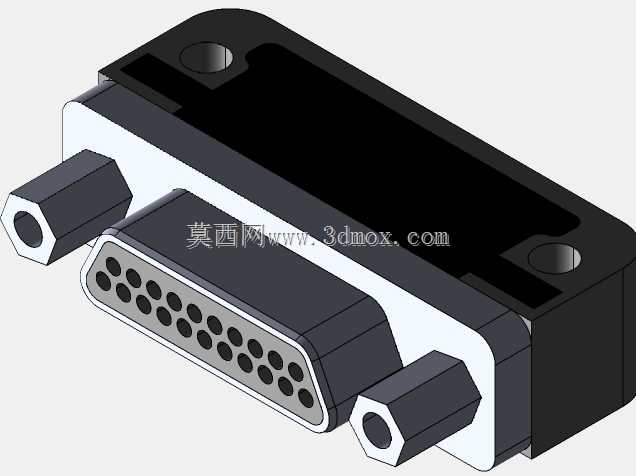

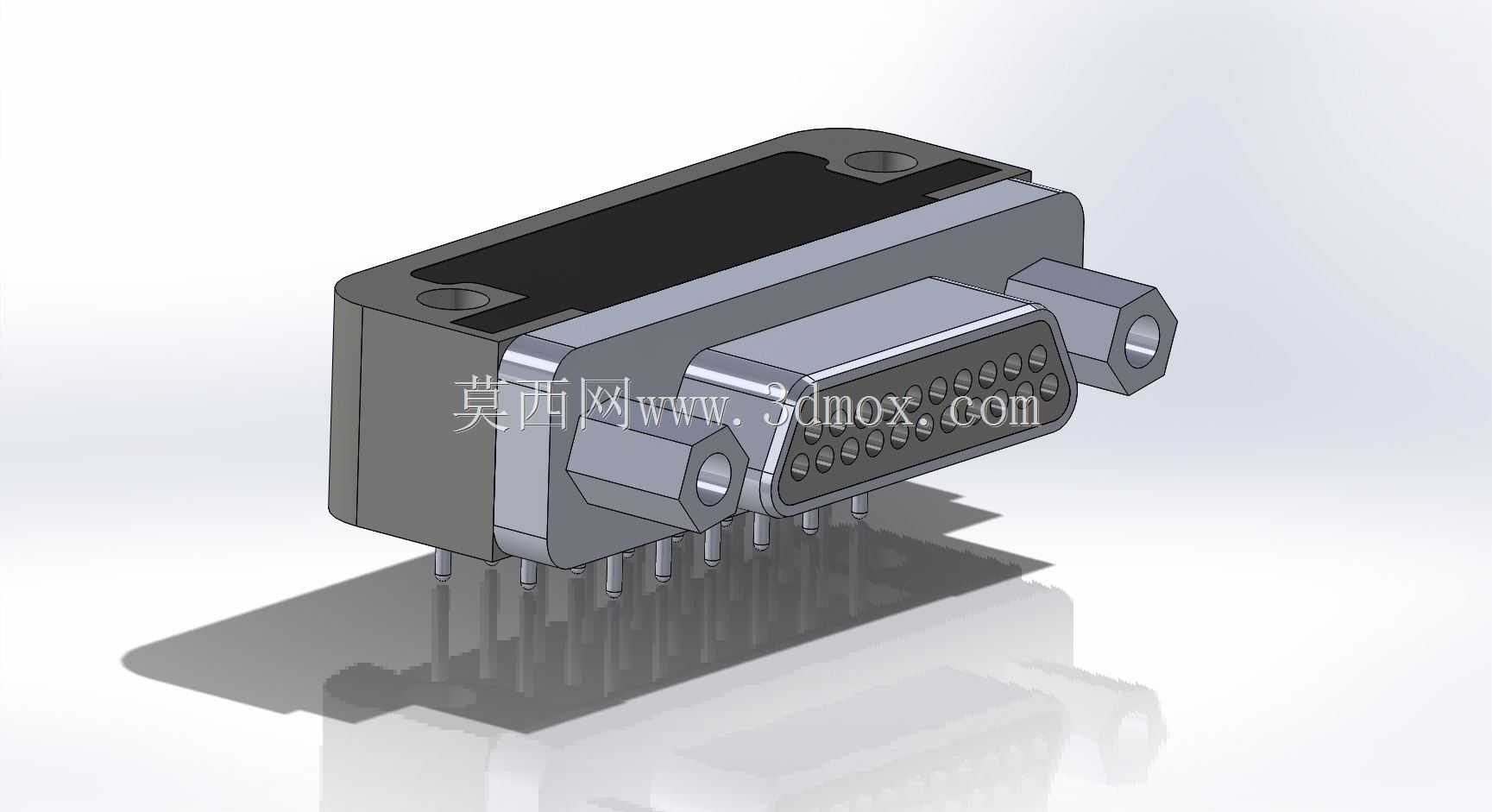

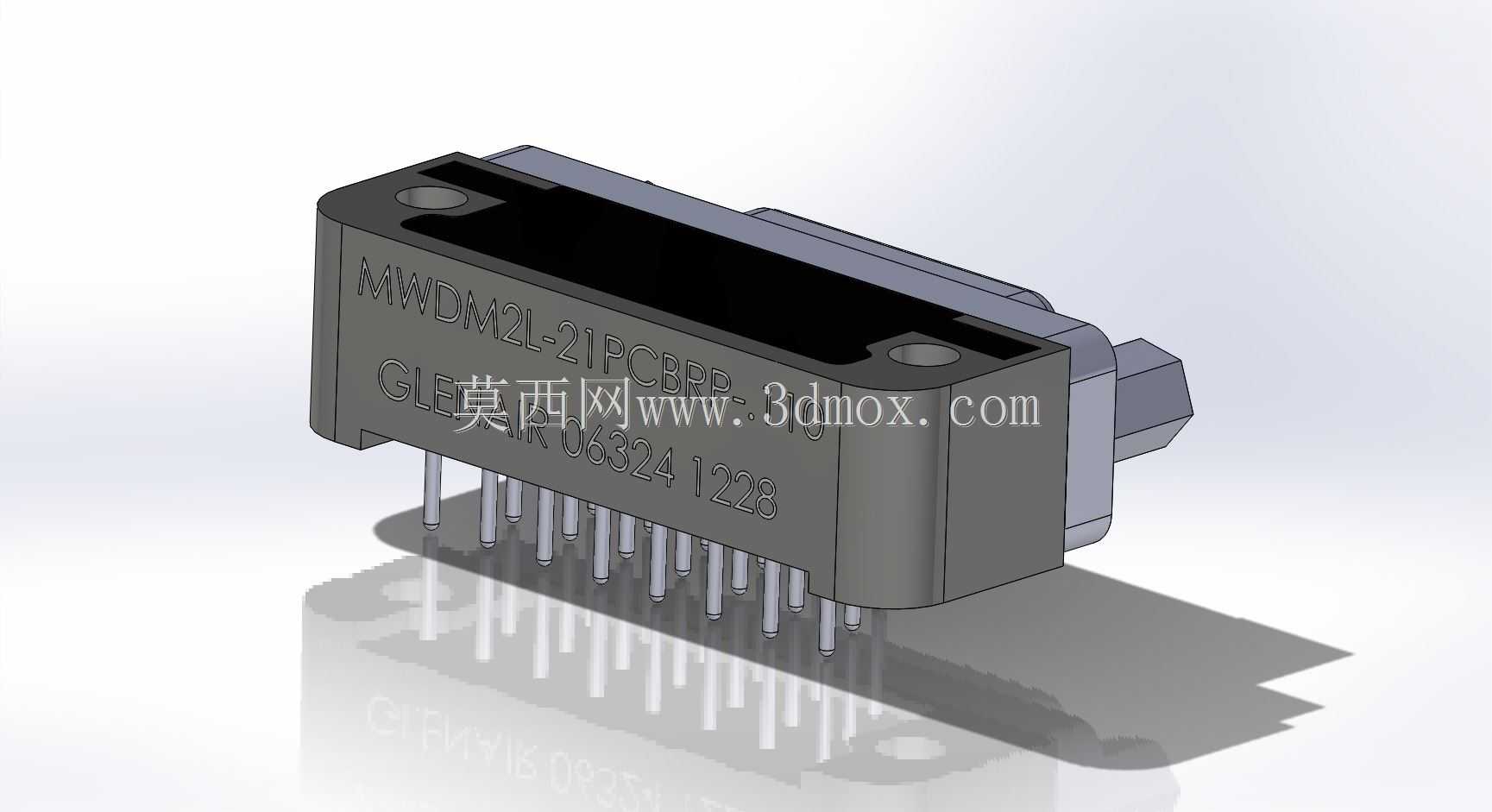

从结构设计逻辑来看,接头主体采用锌合金压铸外壳做整体屏蔽,外壳两侧预留带内螺纹的六角安装柱,安装柱与接头本体做一体化嵌装固定,能够承受面板安装时的锁紧扭矩,不会出现反复拆装后安装柱松脱的问题;接触端采用高密度插针布局,插针尾部为直插式焊针,焊针长度适配1.6mm-2.0mm厚度的常规PCB板,焊针间距符合高密度D-sub连接器的通用间距规范,可直接匹配标准PCB封装库的焊盘设计,无需单独定制封装。插针接触部位采用镀金处理,降低接触电阻的同时提升抗腐蚀能力,满足工业场景下长期插拔使用的接触可靠性要求。
安装边界方面,接头本体的法兰定位面到PCB焊接面的垂直高度经过精准控制,焊针伸出法兰底面的长度统一,波峰焊或手工焊接时不会出现焊针顶到PCB板、或者插入深度不足导致虚焊的问题;两侧安装柱的中心距符合高密度D形接头的通用安装尺寸,可直接替换同规格的其他品牌同密度直角D形接头,无需修改面板开孔尺寸或PCB封装。接头的出线端做了圆角过渡处理,不会对配套的线缆屏蔽层造成割伤,外壳表面做哑光镀镍处理,兼顾屏蔽效能与外观一致性,装配后与设备面板的贴合度良好,不会出现明显的装配缝隙。
在实际选型使用中,这类直角D形接头需要重点关注焊针的共面度,模型中所有焊针的端面共面度控制在0.1mm以内,能够适配SMT回流焊的工艺要求,也可兼容波峰焊工艺;外壳的直角弯折部位做了加强筋结构,在承受线缆侧向拉扯力时,不会出现外壳弯折部位开裂的问题,相比薄壁无加强的同类接头,抗侧向载荷能力提升40%以上。接头内部的插针固定采用耐高温绝缘胶芯,胶芯耐温等级达到260摄氏度,能够承受无铅焊接的高温冲击,不会出现焊接过程中胶芯融化、插针移位的问题。

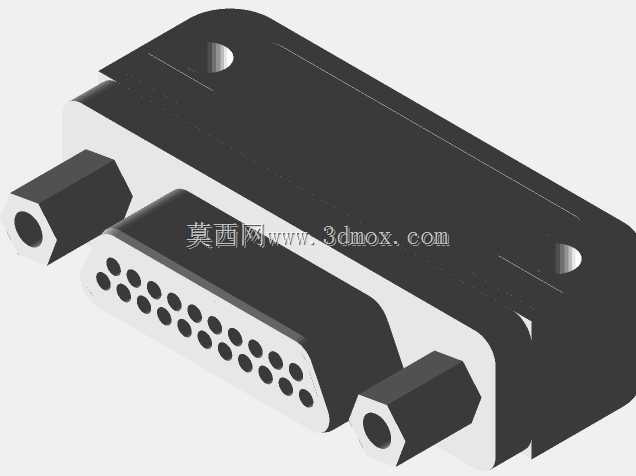

从三维建模的细节来看,模型完整还原了接头的所有装配特征,包括安装柱的内螺纹收尾、插针的倒角、外壳上的定位卡槽、胶芯与外壳的配合止口,在做设备整体装配干涉检查时,能够精准模拟接头的实际安装状态,提前排查PCB板与周边结构件、线缆与机箱盖板的干涉问题;模型的安装基准面与实际产品的定位基准完全一致,导入装配体后可直接通过配合关系完成装配,不需要额外调整基准位置,能够大幅缩短结构设计阶段的接口核对周期,避免因接口模型尺寸偏差导致的开模或打样返工。
