阿普利亚RSV摩托后轮摇臂链轮总成

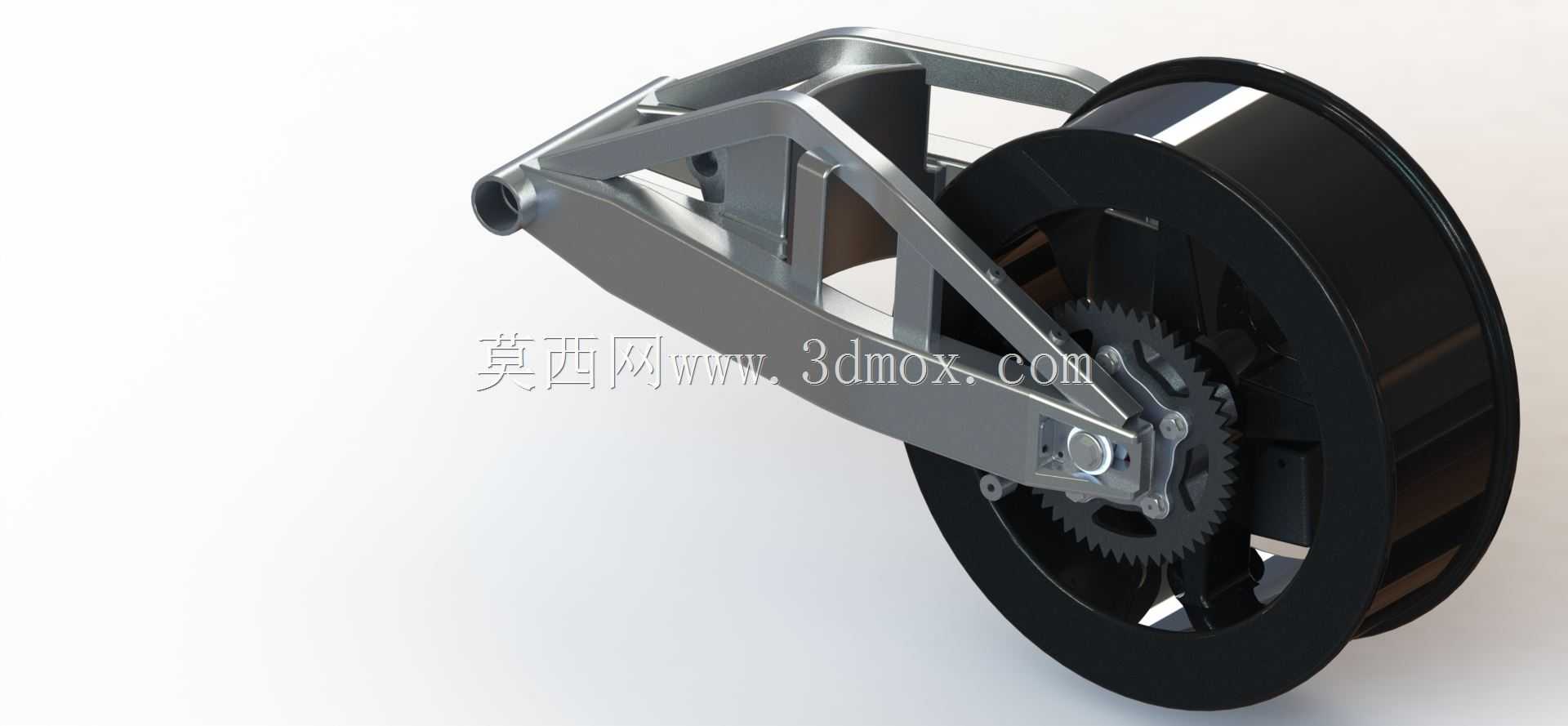

　　这套结构是大排量运动摩托后轮端的集成承载传动单元，日常适配赛道改装、街车售后替换、摩托工程教学样件开发等场景，核心作用是把发动机输出的扭矩通过链传动传递给后轮，同时承担后轮承载、行驶过程中路面冲击缓冲、后轮定位约束的功能，是摩托行走系统里连接车架与后轮的核心受力部件。从结构设计逻辑来看，摇臂部分采用了双梁桁架式的镂空结构，没有采用传统封闭方管的设计，而是通过冲压焊接或者一体铸造成型的变截面梁体，在摇臂与车架铰接的轴套端做了加厚的加强筋过渡，靠近后轮轴的位置预留了链轮安装的同轴定位基准，同时集成了后刹车卡钳的安装座，不需要额外加装转接支架，减少了装配累积误差。链轮采用了大齿数的从动链轮设计，和后轮轮毂通过螺栓刚性连接，

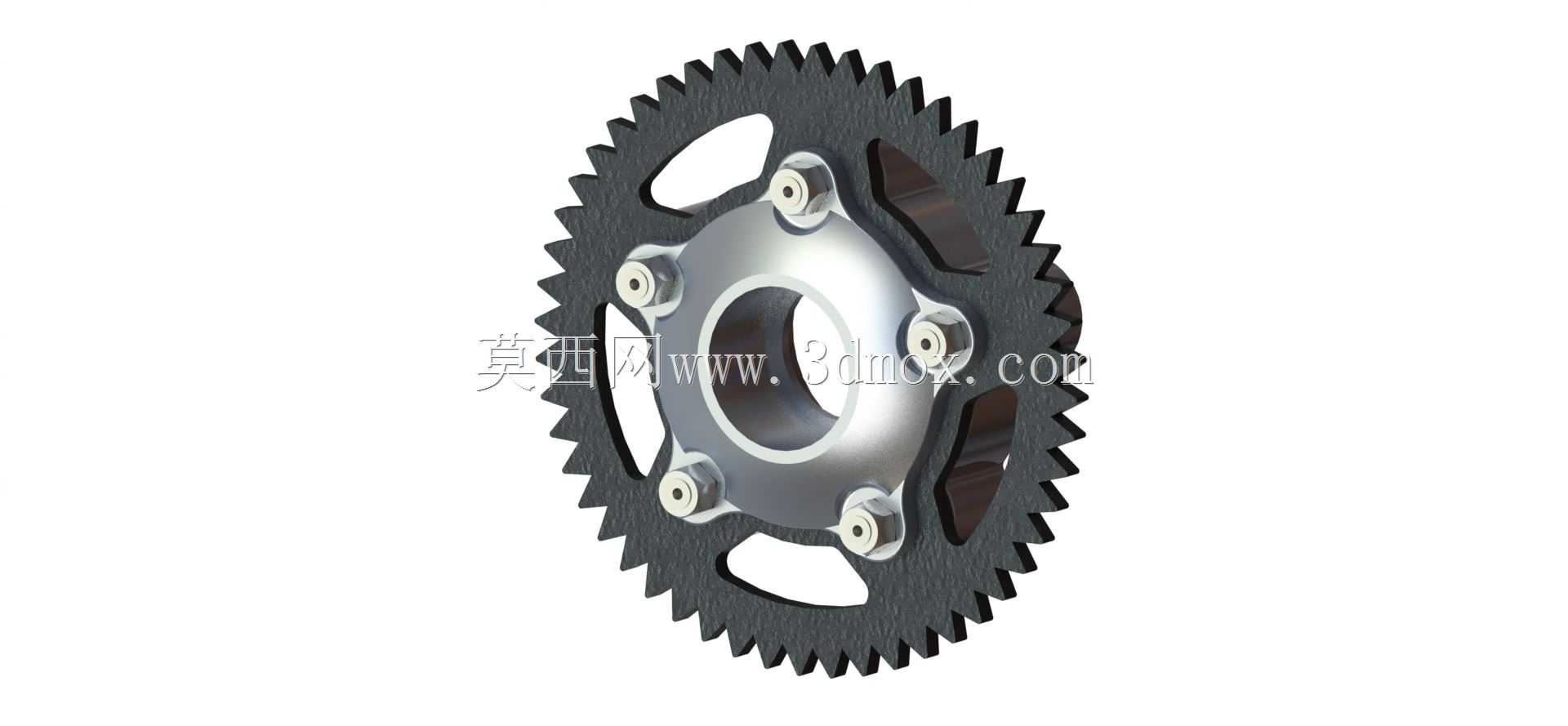

　　链轮和轮毂之间设计有定位止口，保证传动过程中链轮的径向跳动量控制在合理范围内，避免高速行驶时链条出现跳齿、异常磨损的问题。轮毂部分采用了宽幅中空的结构，适配大尺寸运动轮胎，轮辋边缘做了动平衡配重块的安装卡槽，后轮轴的安装孔设计有耐磨衬套的压装位，避免长期行驶过程中轴孔出现磨损松旷。从安装边界来看，摇臂前端的铰接孔中心到后轮轴安装孔中心的距离，决定了摩托的轴距参数，安装时需要保证摇臂两侧与车架的间隙均匀，避免行驶过程中摇臂与车架、链盒发生运动干涉；链轮的安装平面需要和发动机输出端的主动链轮平面保持共面，平面度偏差需要控制在0.5mm以内，否则会加剧链条的侧向磨损，缩短传动系统的使用寿命。摇臂上预留的后减震器下安装点，位置经过受力优化，

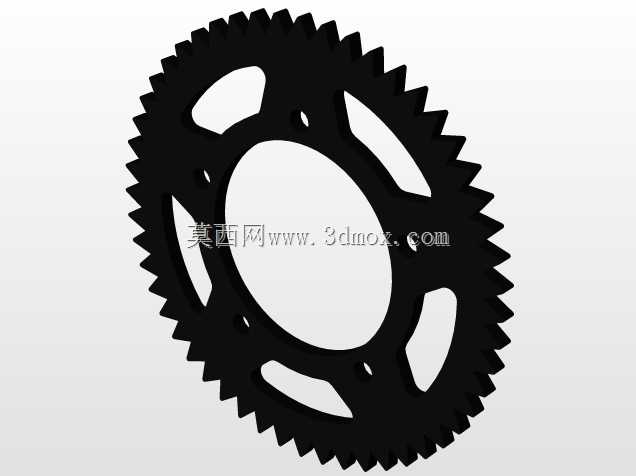

　　能够把路面传递上来的垂直冲击顺畅传递给后减震器，避免应力集中在摇臂的梁体拐角位置，在摇臂的横梁位置还设计了链条导向块的安装槽，防止链条松弛时拍打摇臂产生异响或者结构损伤。实际使用过程中，这套总成需要承受起步、急加速时的大扭矩冲击，还有过弯时侧向的载荷，所以在结构设计时，所有的受力拐角位置都做了圆角过渡，避免锐角产生的应力集中，梁体的壁厚根据受力仿真结果做了变厚度设计，受力大的铰接位置、后轮轴安装位置壁厚更大，非主要受力的区域做了镂空减重处理，在保证结构强度满足大排量动力输出要求的前提下，尽可能降低簧下质量，提升摩托的操控响应性。链轮的齿形经过优化，和标准520或者525规格的传动链条匹配，齿面做了硬化处理，

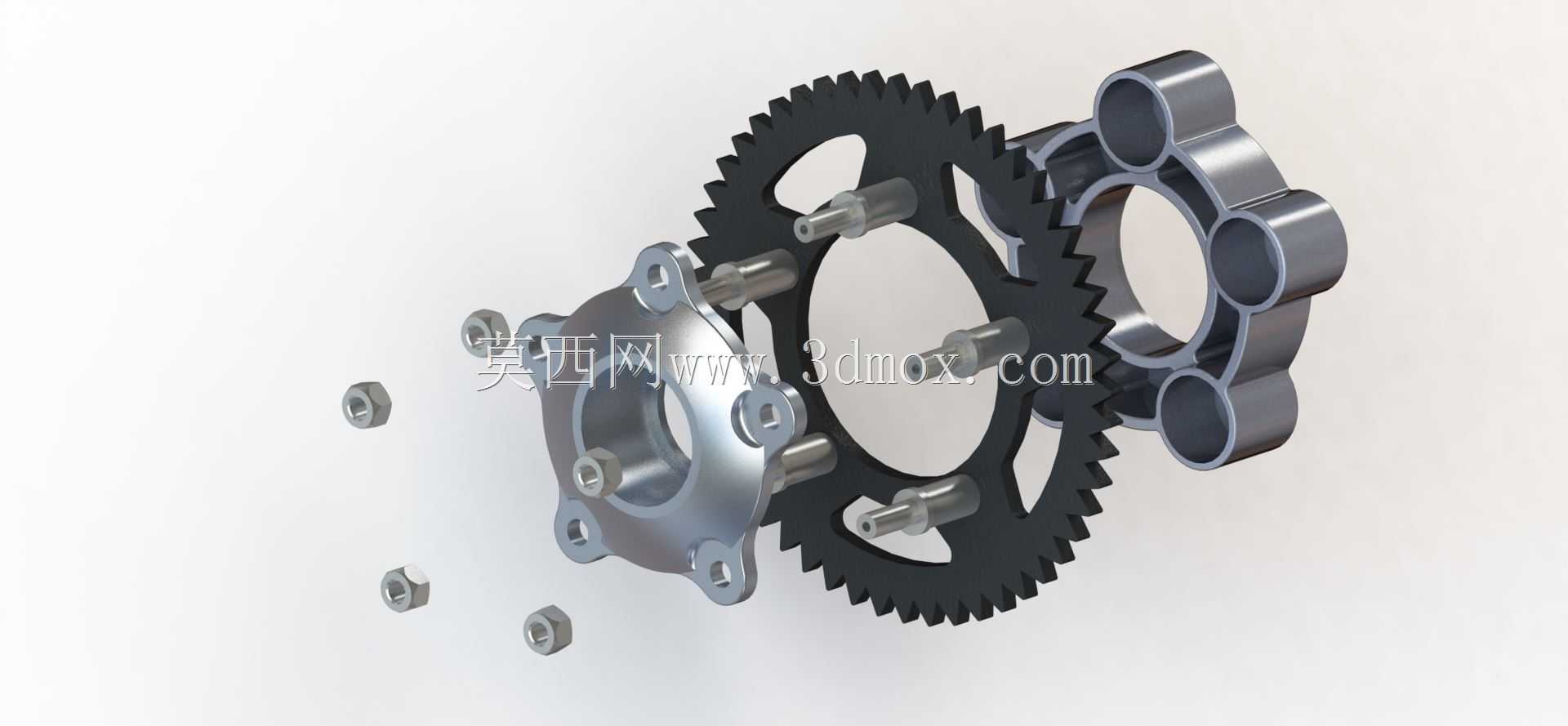

　　能够承受长期高负荷传动的磨损，轮毂内部预留了刹车盘的安装螺纹孔，和后刹车系统的安装基准统一，不需要额外做适配加工。在装配流程上，需要先把从动链轮压装定位到轮毂上，按对角顺序打紧固定螺栓，再把轮毂通过后轮轴固定到摇臂的后端安装位，调整好链条的张紧度之后，再把摇臂前端通过铰接轴固定到车架的后摇臂安装座上，最后安装后减震器、刹车卡钳、链条导向件等附属部件，装配完成后需要转动后轮检查是否有卡滞、链轮跳动过大、链条蹭链盒的问题，确认所有安装间隙符合设计要求之后才能进行后续的整车调试。这套结构的设计思路核心是在强度、重量、装配便利性三者之间做平衡，既满足赛道级激烈驾驶的强度要求，又通过镂空结构降低不必要的重量，同时集成了多个附件的安装位，减少整车装配时的零件数量，降低售后维护的复杂度。
