摩托车后换挡支撑支架结构设计

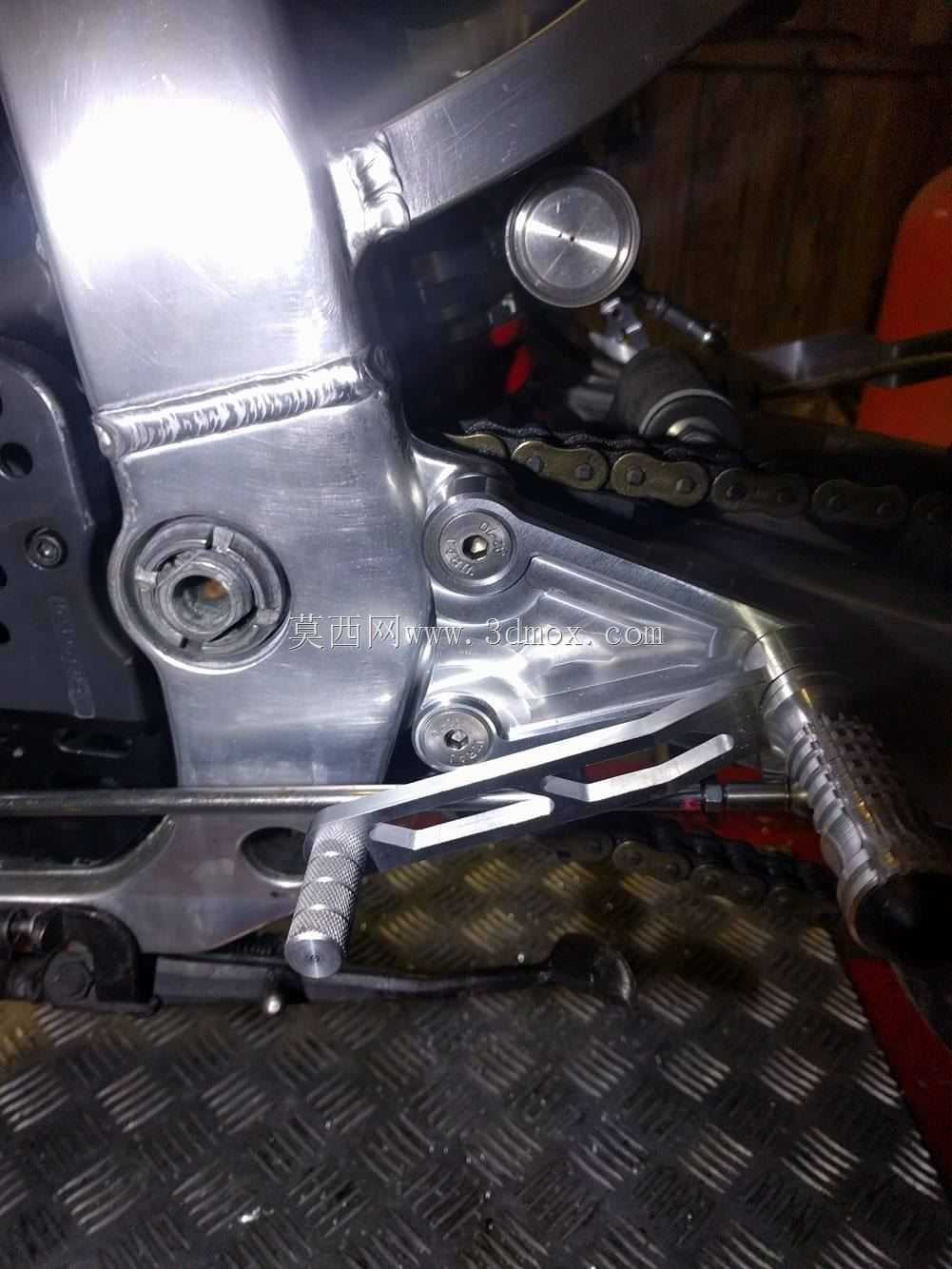

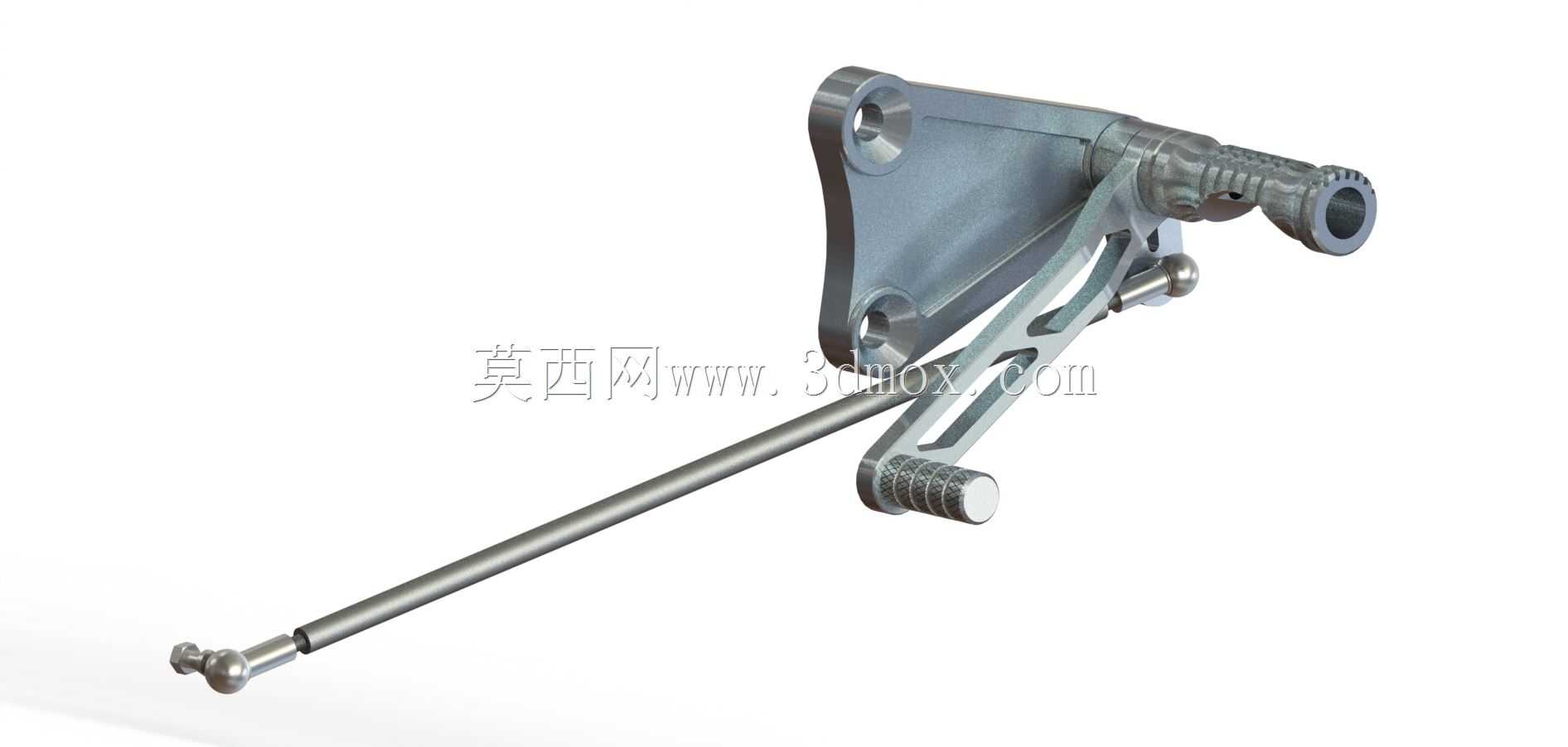

　　该构件属于大排量摩托车变速操纵系统的后置安装支撑组件，主要适配街跑类车型的换挡机构后置改装或原厂替换场景，在整车操纵链路中承担换挡拉杆的定位支撑、换挡力传递导向以及脚踏换挡臂的安装基准功能。日常骑行过程中，驾驶员脚部施加的换挡力会通过脚踏摇臂传递至拉杆，再由该支架上的铰接支点将力传导至变速箱换挡轴，整个传力路径的刚性直接决定换挡手感的清晰度与挡位啮合的准确性，若支架刚性不足或安装位偏差，极易出现换挡卡滞、挡位虚位甚至脱挡的问题。从结构设计逻辑来看，主体安装板采用一体化铣削成型的三角支撑构型，三个安装孔位分别对应车架后段的预装点位，孔位周边做了局部加厚凸台设计，既避免螺栓锁紧时安装面出现应力凹陷，

　　也能在不额外增加整体壁厚的前提下提升安装点的局部刚性，适配车架管材的安装面做了微小的弧度贴合处理，保证安装后支架与车架贴合面无间隙，减少骑行过程中支架受交变载荷产生的松动风险。支架上延伸出的摇臂铰接座采用同轴双衬套孔设计，孔位同轴度公差控制在0.02mm以内，保证换挡摇臂转动时无卡滞，铰接座旁的限位凸台用于限制摇臂的上下摆动行程，避免换挡行程过大导致变速箱内部拨叉过度位移造成损伤。连接换挡拉杆的长杆构件采用冷拉圆钢加工而成，杆身两端的球头铰接结构可以补偿车架振动带来的安装位微小位移，避免刚性连接在车架长期振动下出现杆身弯曲或连接点断裂的问题，杆身表面做了硬质氧化处理，提升户外骑行环境下的抗腐蚀能力，同时降低杆身与周边线束、

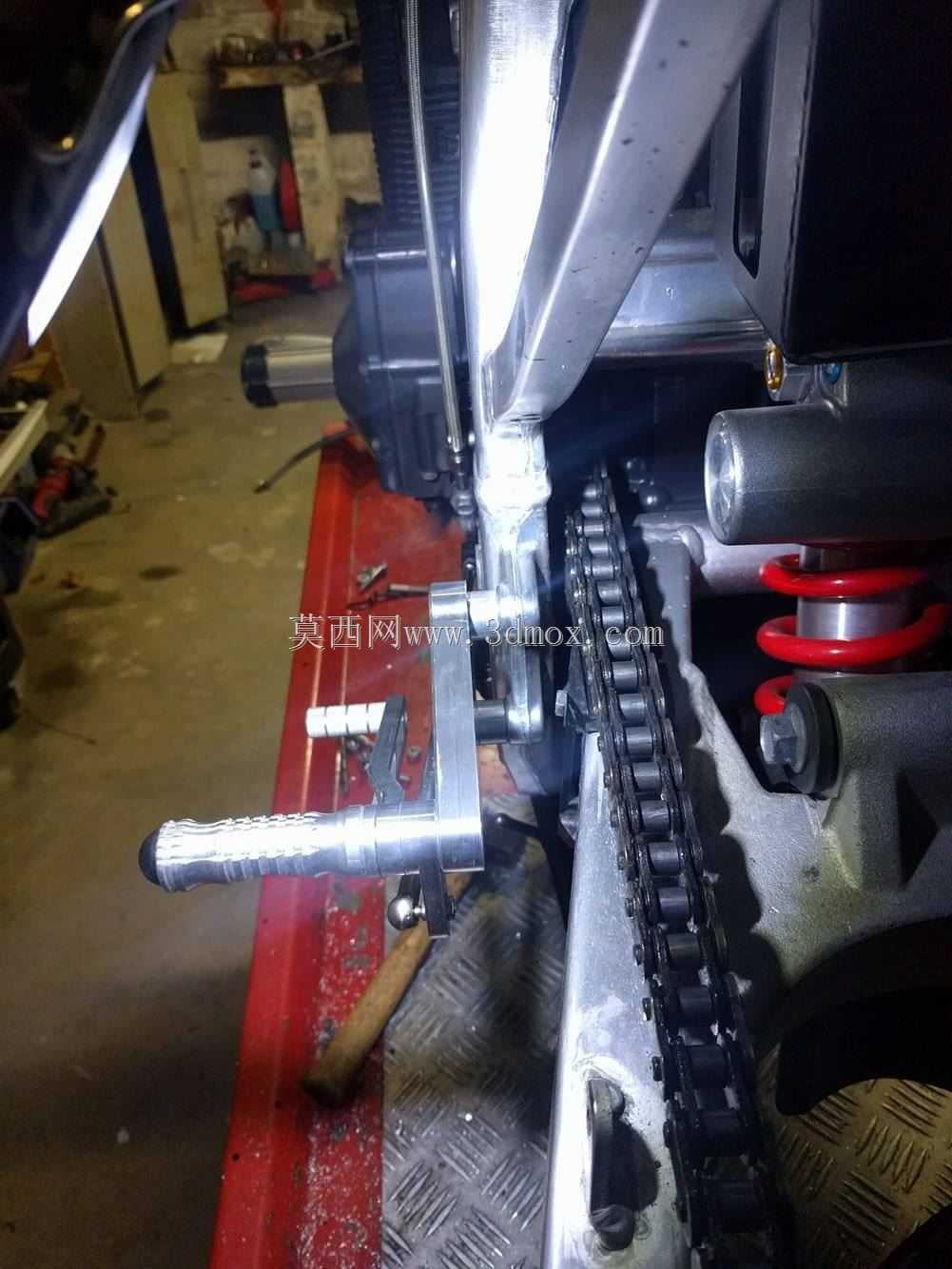

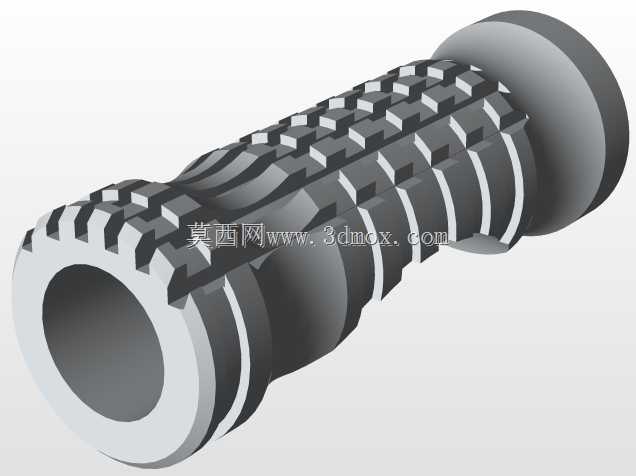

　　护板摩擦产生的磨损。脚踏换挡臂采用镂空减重设计，在保证摇臂抗弯截面模量满足强度要求的前提下，去除了非受力区域的多余材料，既降低了构件整体重量，也减少了骑行过程中脚踏部位的簧下质量，提升车辆操控的灵活性，脚踏表面的滚花处理可以增大与骑行靴接触面的摩擦力，避免雨天或靴底沾泥时出现换挡打滑的情况。安装边界方面，主体安装板的三个固定孔中心距严格匹配对应车型车架的预装孔位，安装后支架整体外轮廓不会超出后脚踏的原有外伸边界，避免压弯过程中支架先于脚踏磨地引发骑行风险，支架与后刹车泵、后摇臂等周边构件的最小间隙预留不小于8mm，抵消车架受力形变、发动机振动带来的位移量，防止行驶过程中构件之间出现干涉摩擦。

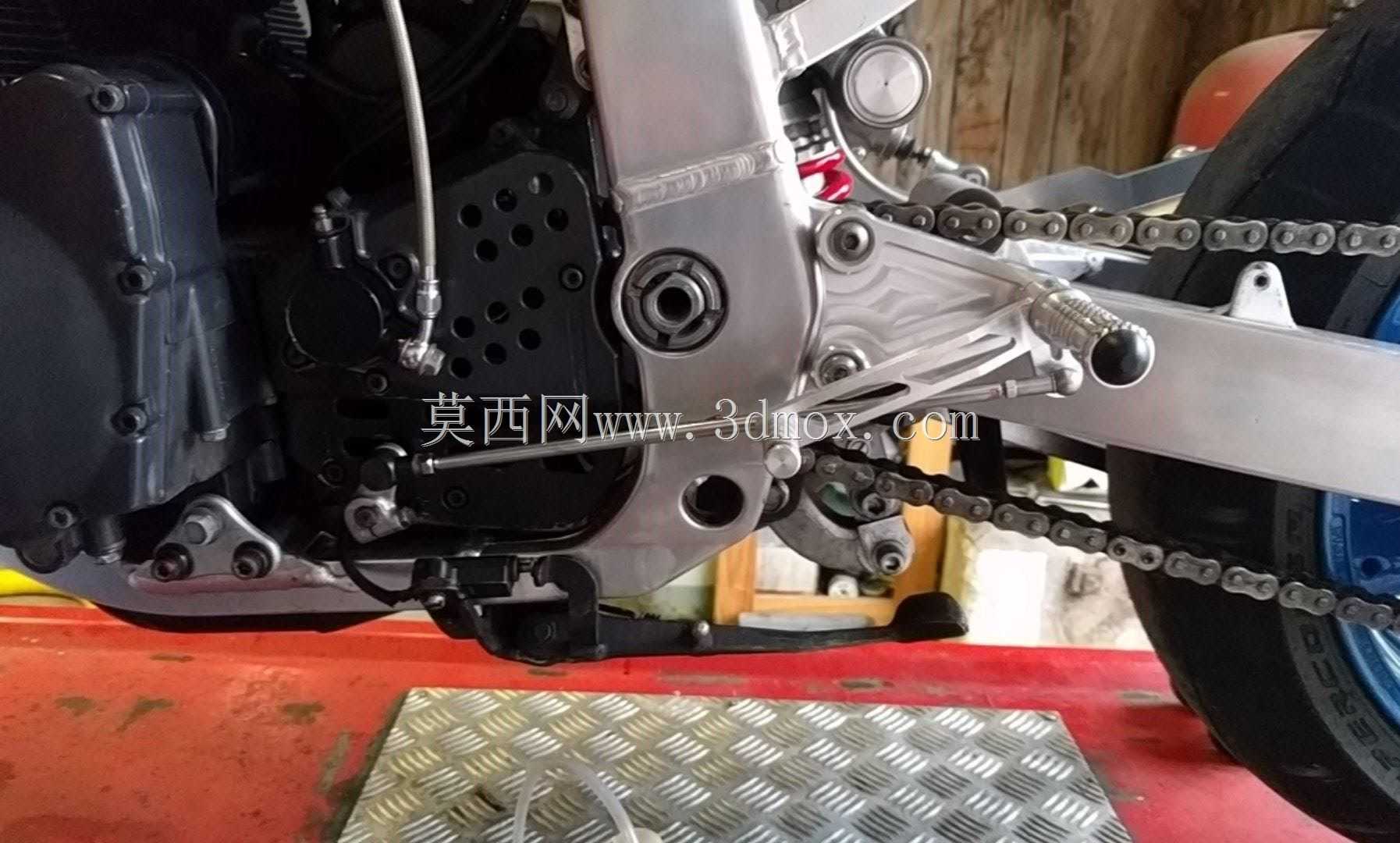

　　整个构件的受力仿真阶段重点校核了换挡瞬间的冲击载荷与长期交变载荷下的疲劳强度，安装板的最大应力集中点出现在铰接座与安装板的衔接位置，该位置做了R3的圆角过渡处理，避免直角应力集中导致的构件开裂，换挡拉杆的临界失稳载荷远大于日常换挡的最大施加力，即使暴力换挡操作也不会出现杆身弯曲变形的问题。实际装车验证阶段，该支架的安装定位精度可以保证换挡行程与原厂设计值偏差不超过5%，换挡过程中力传递无滞后，挡位入位的反馈感清晰，长期颠簸路面骑行后支架连接螺栓无松动，铰接部位无异常旷量，完全满足日常街道骑行与赛道激烈驾驶的使用要求。
