摩托车后制动支架带固定排气组件结构

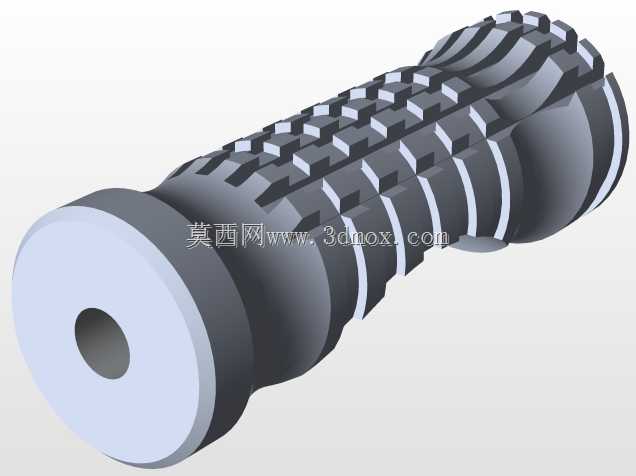

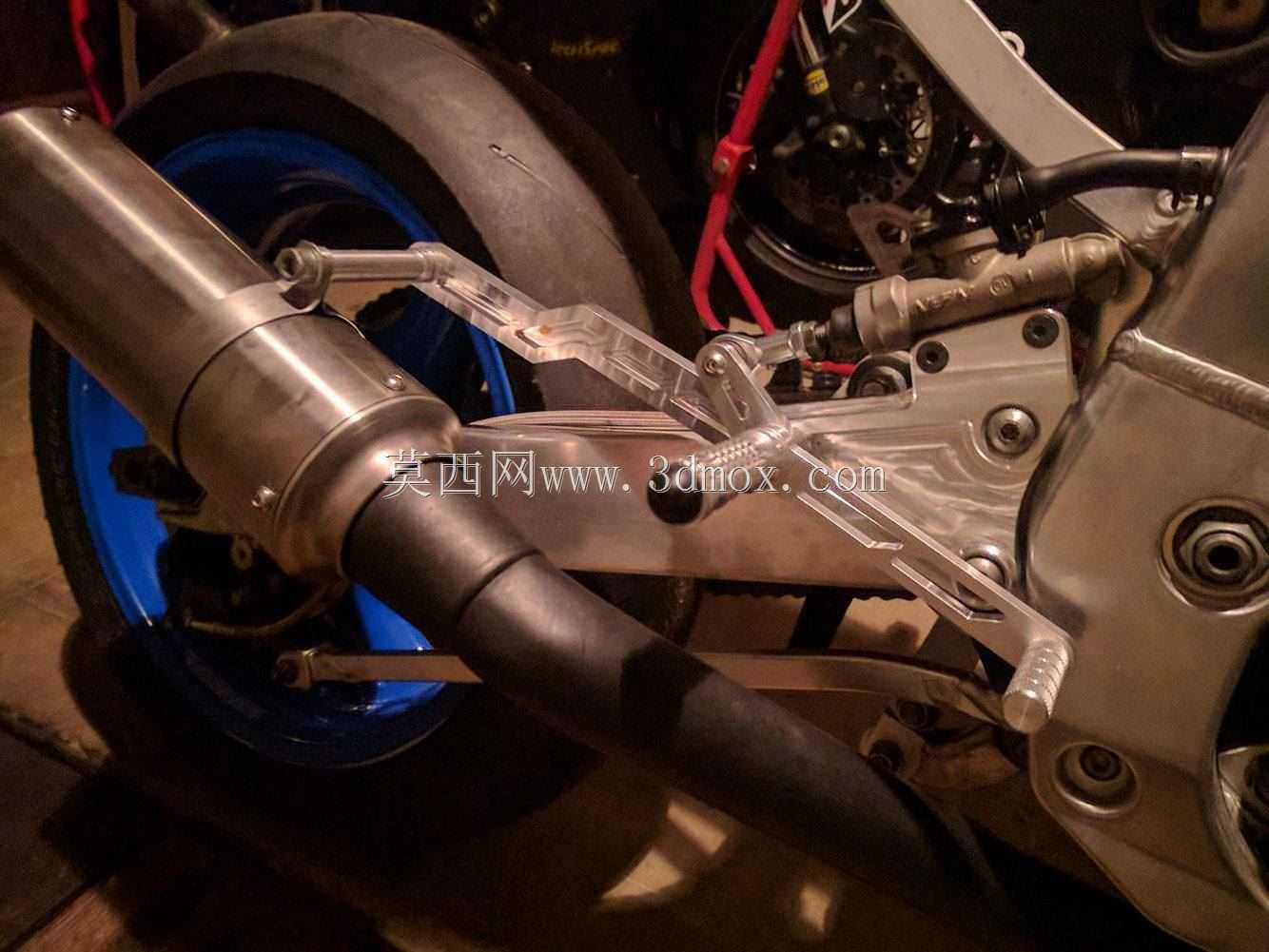

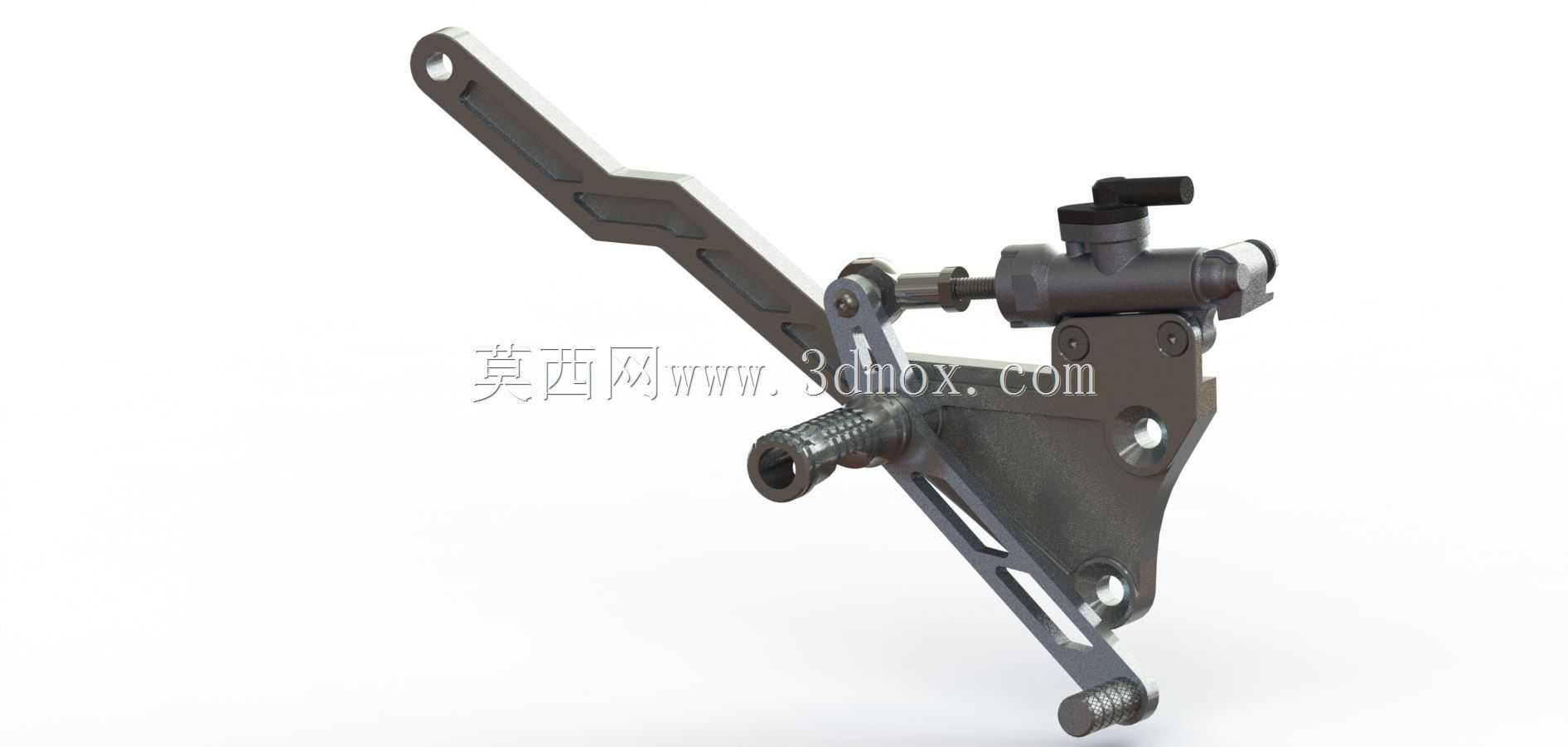

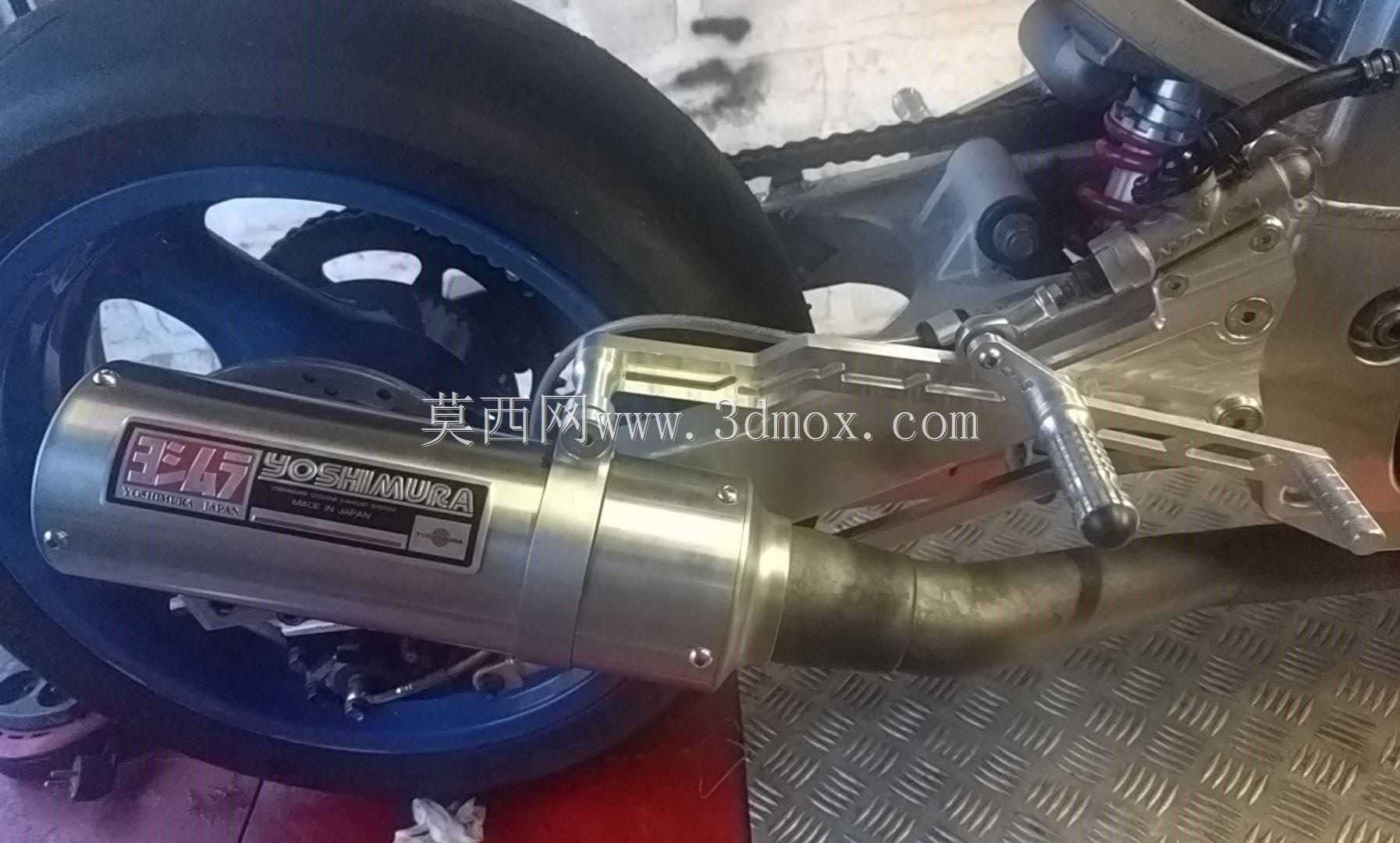

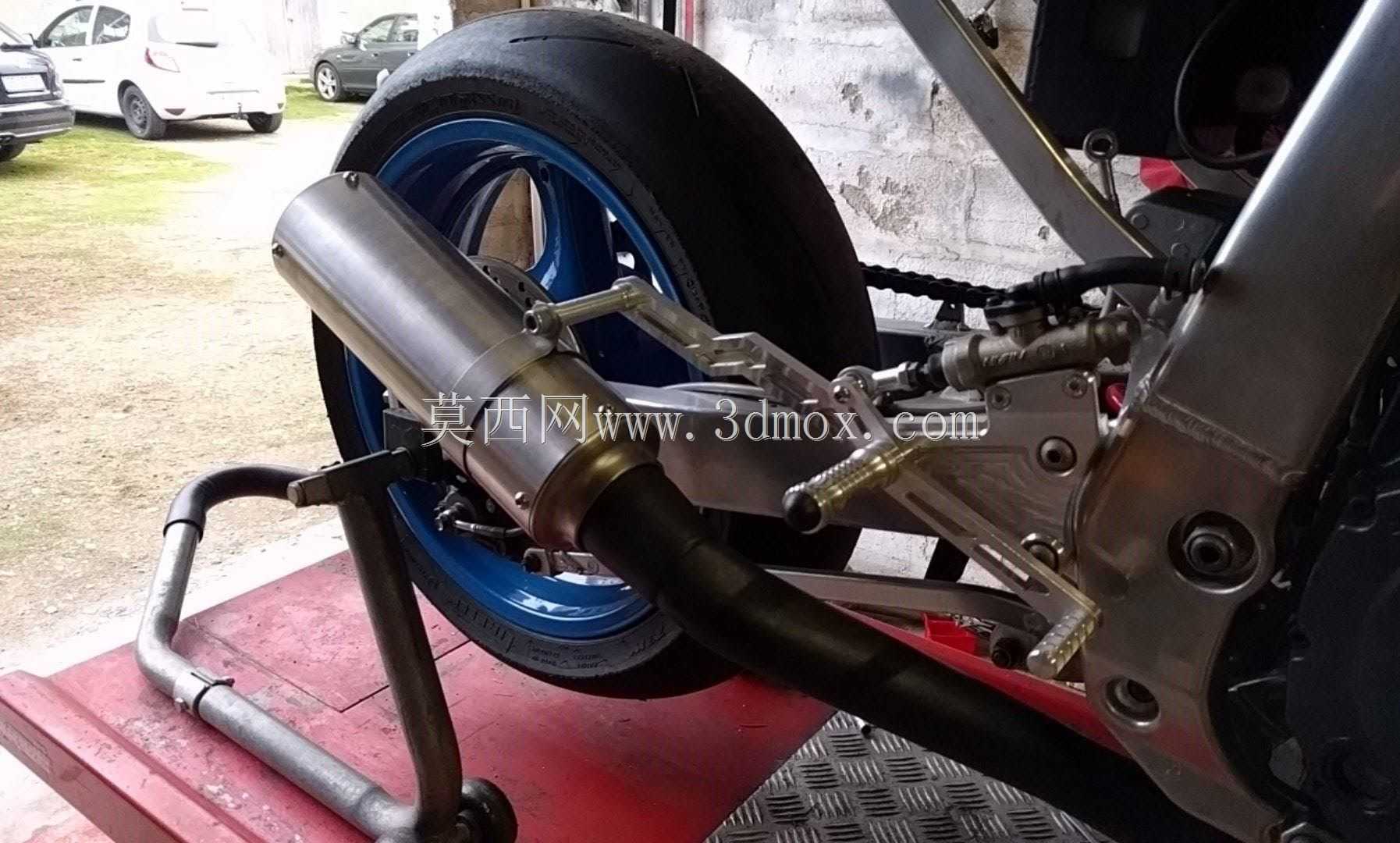

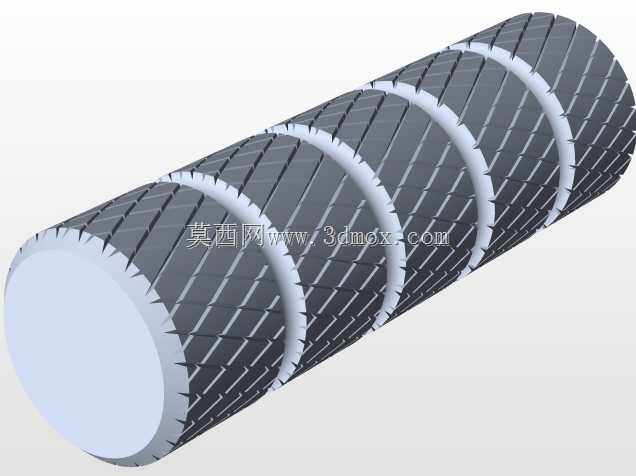

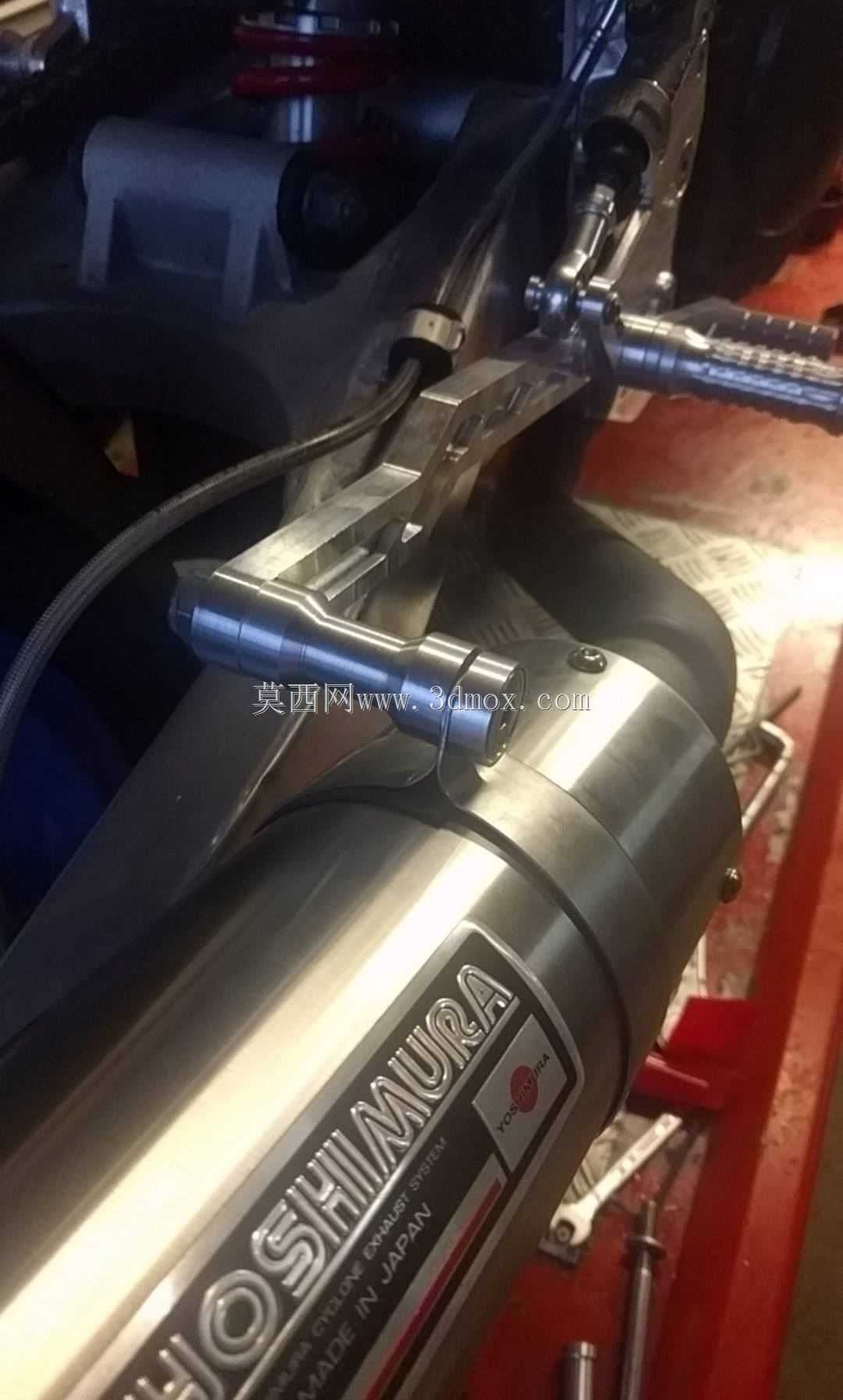

这套构件主要适配大排量街跑车型的后部改装与原厂替换场景，日常骑行场景下，需要同时承担后制动脚踏的安装承载、排气尾段前段的固定限位两大核心功能，解决原厂后支架集成度不足、改装件安装点位不匹配的常见问题。从实际装车工况来看，该构件安装于摩托车右侧车架后部的预设安装位，三个带衬套的安装孔位分别对应车架主连接点、后制动摇臂联动点、排气吊耳固定点，安装边界需要避让后摇臂的上下摆动行程、后轮转向的极限偏转空间，同时要和后刹车泵的安装位保持至少8mm的安全间隙，避免颠簸路面行驶时构件与周边运动部件发生剐蹭干涉。设计过程中优先考虑了受力分布的合理性，长条形的制动脚踏延伸臂采用了变截面铣槽结构，在保证踩踏刚性的前提下削减了不必要的构件重量，主体三角承力结构通过斜向加强筋连接三个主安装点，制动时的踩踏力、排气传递的振动载荷可以通过三角结构均匀分散到三个车架连接位，避免局部应力集中导致的支架开裂问题。构件上集成的排气固定座采用了可调式螺栓连接结构，长圆形的调节孔位可以适配不同公差的排气前段安装位，安装时可以根据排气的实际对位情况调整固定位置，抵消排气加工、车架焊接带来的尺寸偏差，不需要额外打磨扩孔就能完成装配。实际使用场景中，该支架需要承受频繁的制动踩踏载荷，长悬臂的脚踏位置在大力制动时会承受超过200N的垂直踩踏力，因此主体安装面的厚度设置为6mm，延伸臂的最薄处也保留了4mm的壁厚，配合镂空处的圆弧过渡处理，不会出现应力集中的断裂风险。构件上预留的刹车泵安装位采用了平面定位结构，安装面的平面度控制在0.1mm以内，保证刹车泵安装后活塞推杆的运动方向和制动摇臂的转动方向保持垂直，避免制动时出现偏磨、卡滞的问题。排气固定位的橡胶衬套安装槽做了限位台阶设计，装配缓冲橡胶衬套后可以有效过滤排气工作时传递到车架的高频振动，减少骑行过程中脚踏位置的震感，提升长时间骑行的舒适度。从安装适配性来看，该构件的安装孔位中心距完全对应目标车型的原厂安装点位，替换原厂支架时不需要对车架进行任何打孔、焊接改造，直接拆卸原厂固定螺栓后即可对位安装，配套的固定螺栓、衬套都可以沿用原厂配件，降低改装替换的成本。设计时还考虑了雨天、泥泞路面的使用场景，所有的镂空边角都做了R2以上的圆角处理，不会出现泥沙堆积的死角，日常清洗时可以直接冲掉构件缝隙里的泥沙，避免泥沙积存导致的构件锈蚀、活动关节卡滞问题。制动脚踏的末端做了滚花防滑处理，表面的防滑纹路深度0.8mm，雨天骑行时鞋底沾水也能保证足够的踩踏摩擦力，不会出现脚滑脱开的安全隐患。构件上的调节螺栓位置做了防松设计，配套的锁紧螺母可以在调整完排气位置后锁死固定点位，长时间颠簸骑行也不会出现螺栓松动、排气位移的问题。
