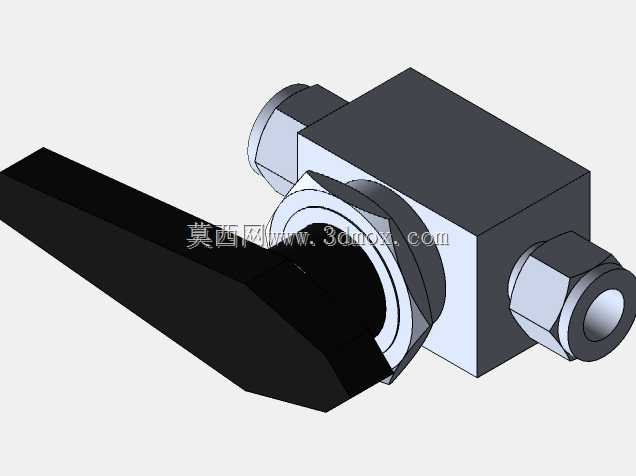

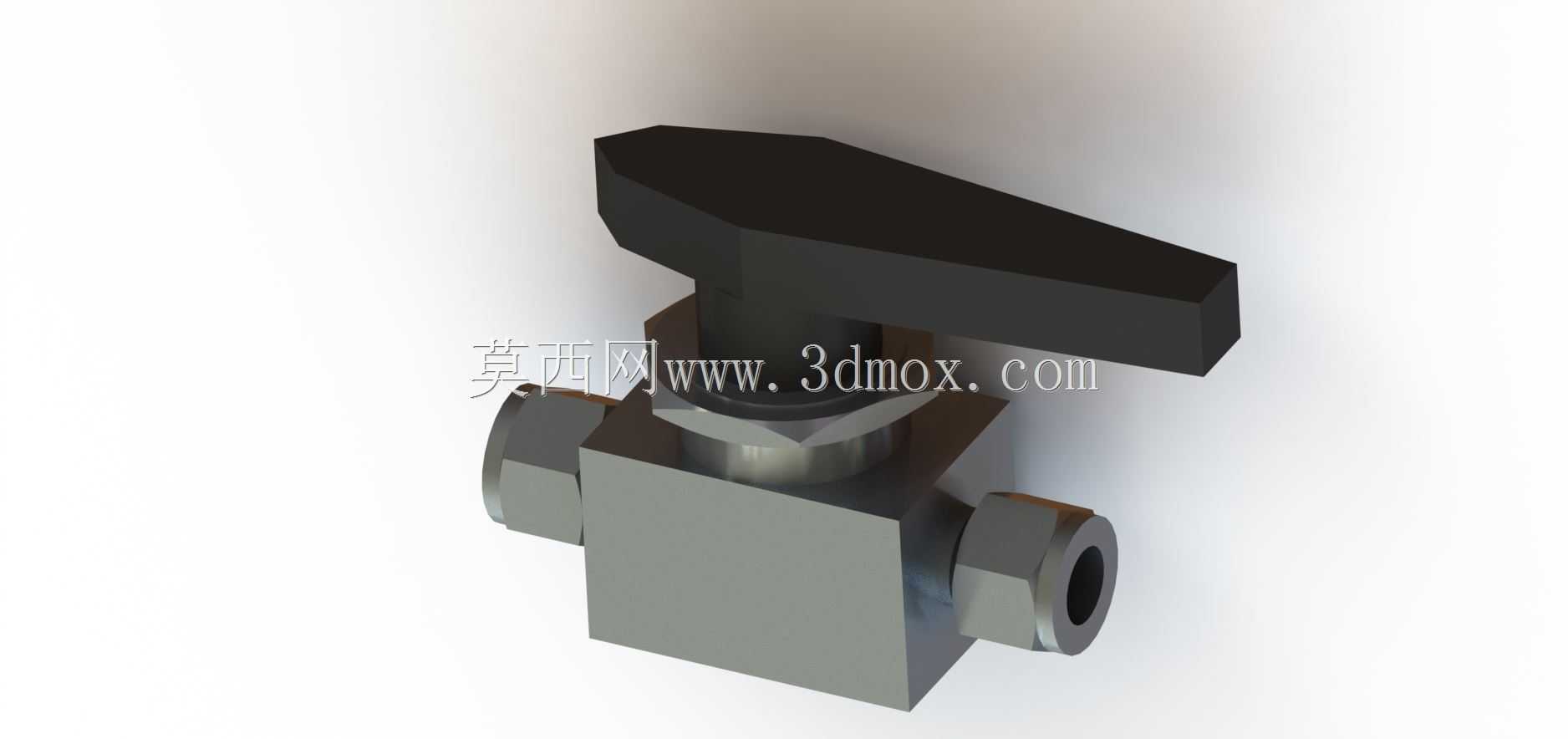

世伟洛克SS_45S8直角式手动球阀结构

在实验室气路、小型化工试验装置、半导体特气输送这类对管路空间布局要求紧凑的场景里，直角式手动球阀的应用占比一直不低，这款卡套连接的直角球阀，就是针对小通径管路的通断控制需求设计的，适配12mm外径的金属管路，在安装时不需要额外预留长距离的直管段，两个接口呈90度垂直布局，能直接完成管路的直角转向同时实现流体通断控制，省去了一个直角弯头的安装空间，对于排布密集的仪表管路、取样管路来说，能大幅压缩管路整体的占用空间。从实际使用的角度看，这类球阀的核心功能是实现管路内流体的快速通断，手柄的转动角度为90度，从全关到全开只需要扳动手柄旋转四分之一圈，操作响应速度快，不需要像截止阀那样旋转多圈手轮，在需要快速切断管路的应急场景下，操作效率更高。阀体内的流道采用直通式转角设计，流体在阀腔内的转向阻力小，全开状态下的流道通畅，不会出现明显的节流压损，对于输送洁净气体、低粘度液体的管路来说，不会在阀腔内部形成过多的介质滞留，也不容易残留杂质，适配洁净度要求较高的流体输送场景。在结构设计层面，这款球阀的阀体采用方块式整体结构，相比分体式铸造阀体，整体机加工的方块阀体结构强度更高，在中低压管路工况下的抗形变能力更好，两个接口采用卡套式连接结构，安装时不需要对管路进行焊接套丝，只需要将管路插入接口后拧紧卡套螺母，就能实现金属硬密封，安装拆卸都很便捷，也避免了焊接带来的焊渣残留、管路变形问题，适合现场改装、频繁拆装的试验管路使用。手柄采用扁长式的杠杆结构，长度经过合理设计，操作时的力矩足够，不需要借助额外的扳手就能完成开关操作，手柄的安装位置在阀体顶部，和两个接口的平面呈垂直布局，操作时不会和相邻的管路、阀件产生干涉，同时手柄的位置可以直观反馈阀门的开关状态：当手柄方向和管路流向平行时为全开状态，垂直时为全关状态，现场巡检时不需要额外查看标识就能快速判断阀门工况。从安装边界来看，这款球阀的接口中心到阀体底部的尺寸、手柄转动的最大外轮廓尺寸都经过紧凑化设计，阀体本身的外形为规整立方体，在密集排布的阀组安装板上，可以紧贴相邻阀件安装，不需要预留过大的操作间隙，手柄转动时的扫掠范围不会超出阀体的外接正方形边界，在多阀并排安装的场景下，相邻阀门的手柄不会出现碰撞干涉。阀杆部位采用多级密封结构，在频繁开关的工况下也能保证阀杆处的外密封性能，不会出现介质外漏的问题，适配的工作压力范围覆盖常规仪表管路的常用工况，对于气路、低压液路的通断控制都能满足使用要求。在建模过程中，这类阀件的结构还原需要重点关注卡套接口的尺寸精度，卡套螺母的螺纹规格、卡套的锥面角度都要和标准卡套接头的参数匹配，否则在装配时会出现干涉，无法完成虚拟装配验证；阀球和阀座的配合面要保证同轴度，转动时的运动轨迹要符合实际的开关行程，手柄的转动角度限位也要还原到位，不能出现超过90度转动的结构错误，这样的三维模型才能用于管路布局的干涉检查、装配工艺验证，给实际的管路安装设计提供准确的参考依据。
