工业厂区双烟囱蒸汽锅炉成套装置

　　这套蒸汽锅炉装置主要面向大型工业厂区的集中供汽需求搭建，常见应用场景涵盖化工生产反应釜供汽、食品加工蒸煮线热源供给、纺织印染行业烘干定型用汽，以及北方工业园区冬季集中供暖的热源输出，整套装置的设计完全匹配连续生产工况下的稳定供汽要求，可根据生产线的用汽峰谷自动调整负荷输出，避免单台锅炉频繁启停带来的能耗浪费与设备损耗。

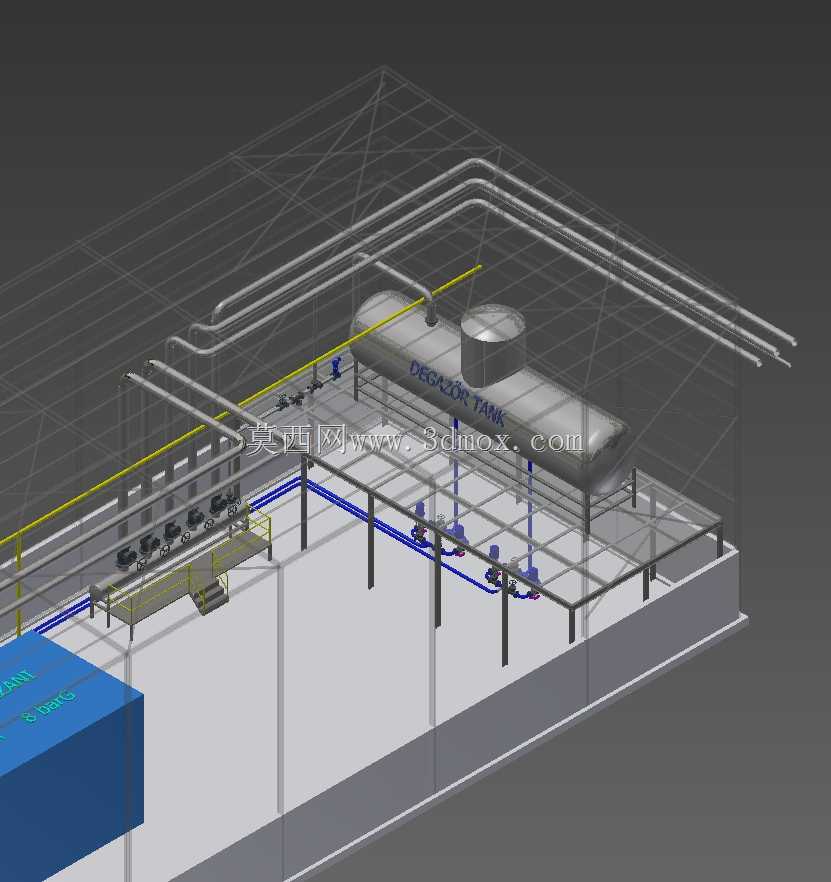

　　从实际用途来看，该装置以水为工质，通过燃料燃烧释放的热能将水加热为额定参数的饱和蒸汽或过热蒸汽，通过厂区架空敷设的蒸汽管网输送到各个用汽终端，装置自带的水处理模块可提前对进水进行软化除氧，避免锅炉受热面结垢腐蚀，配套的烟道系统与两台高耸烟囱配合，可将燃烧后的尾气经处理后达标高空排放，降低厂区低空区域的污染物浓度。

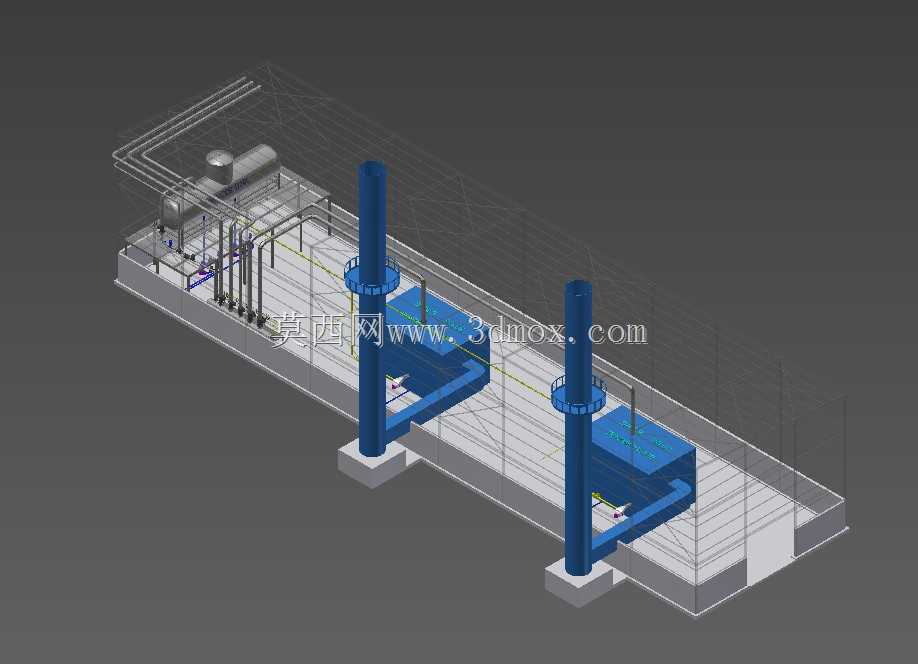

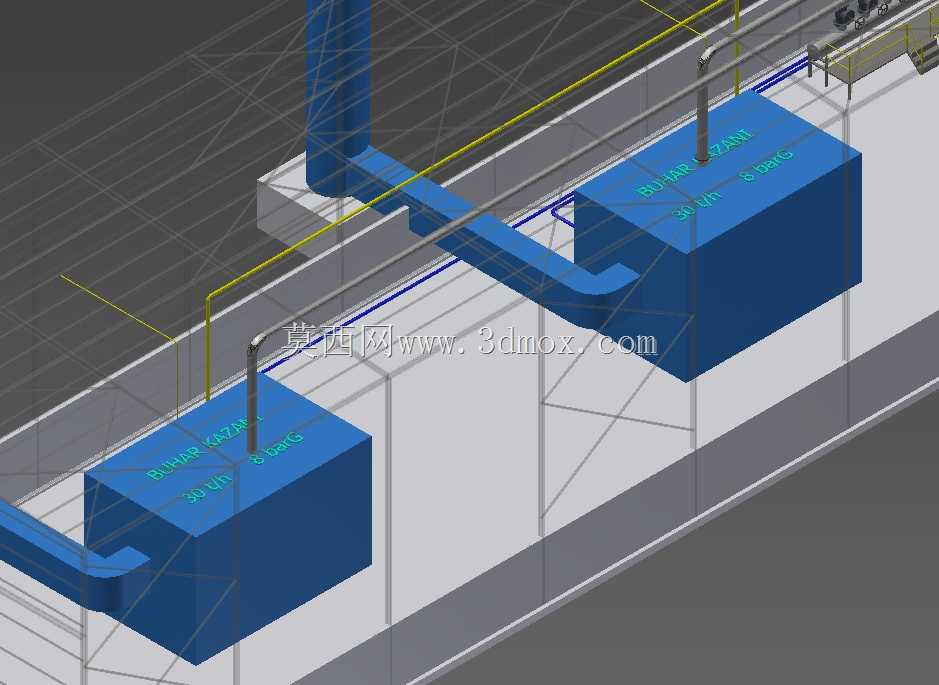

　　功能特性上，整套装置采用双锅炉主体并列布置的结构，单台锅炉可独立运行也可并炉供汽，当其中一台设备需要检修维护时，另一台可维持60%以上的额定供汽能力，保障生产线不会因为单台设备故障全面停摆。装置配套的汽水分离设备布置在炉体顶部的管架层，可有效分离蒸汽中携带的液态水滴，提升输出蒸汽的干度，避免带水蒸汽冲击用汽设备的叶轮、换热面等部件。管廊上分层布置的蒸汽管、回水管、排污管、烟道均按照介质流向做了合理的坡度设计，蒸汽管坡向疏水点、回水管坡向集水箱，避免管路积液引发水击。

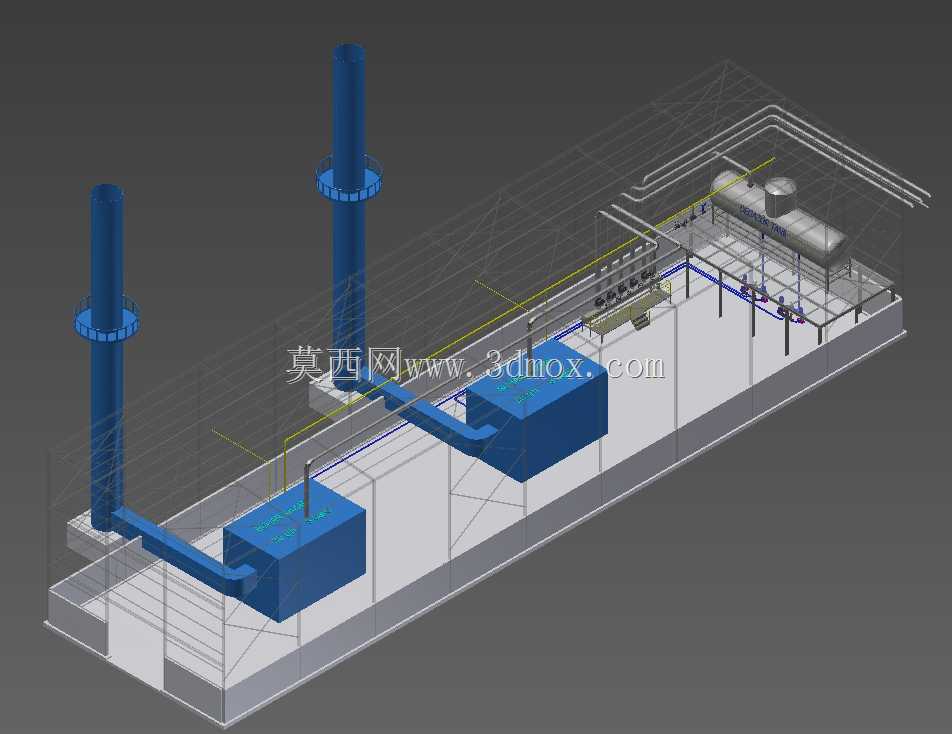

　　设计思路层面，建模时优先还原了现场安装的实际布局逻辑，将锅炉主机、省煤器、空气预热器、鼓引风机、烟囱、汽水分离器、分汽缸、管廊支架作为一个整体系统搭建，没有单独拆分孤立的设备部件，方便设计人员直接套用做厂区总平面布置的热力区块规划。建模过程中对设备的操作检修空间做了预留，每台锅炉的炉前操作通道宽度满足运行人员巡检、操作阀门的通行要求，炉侧的检修场地可满足受热面管束更换、辅机拆解维修的场地需求，烟囱与锅炉主体的烟道连接采用柔性补偿结构，抵消热态运行时的烟道热膨胀位移，避免硬连接拉扯导致的焊缝开裂漏风。

　　外形尺寸与安装边界方面，整套装置的占地轮廓按照常规60吨级双炉布置的厂区预留场地设置，两台烟囱的高度满足环保要求的排放高度限值，烟囱底部的基础承重结构在模型中做了简化示意，可提醒结构设计人员提前核算基础荷载。管廊的底层净空高度满足厂区巡检通道的通行要求，上层管线的布置间距满足管道保温层施工、阀门操作的空间要求，装置边界与周边厂房、道路的安全间距符合工业企业总平面设计规范的防火间距要求，模型中呈现的设备外轮廓尺寸可直接作为初步设计阶段的设备布置参考，减少前期方案阶段反复核对设备样本尺寸的工作量。

　　从结构建模的细节来看，锅炉本体的水冷壁、锅筒、集箱等部件的相对位置完全按照实际安装位置排布，烟风管道的弯头曲率半径符合流体阻力设计要求，减少烟气流动过程中的阻力损失，降低引风机的运行电耗。平台扶梯的布置沿着锅炉操作面、阀门集中区域设置，每段扶梯的倾角、踏步宽度都符合工业梯台的安全规范，方便运行人员日常操作、抄表、巡检。分汽缸出口的多个接管对应不同压力等级的供汽回路，可直接对接不同用汽压力需求的生产支线，每个出口都预留了阀门安装与流量计安装的直管段长度，满足计量仪表的安装要求。
