12mm通径卡套式三通液压管路接头

在液压与气动流体输送系统的管路布设作业中，三通类接头是实现管路分流、合流功能的核心连接件，这款适配12mm外径管路的卡套式三通接头，主要应用于中低压液压站油路排布、气动控制回路分支、小型流体设备管路转接等场景，常见于机床液压系统、自动化生产线气路、小型工程机械液压回路的现场安装与改造环节，能够在不额外增加管路转接块的前提下，实现单路流体向两个垂直方向的分流，或是两路流体的合流输送，大幅减少管路布设的冗余配件，降低管路系统的泄漏风险点。

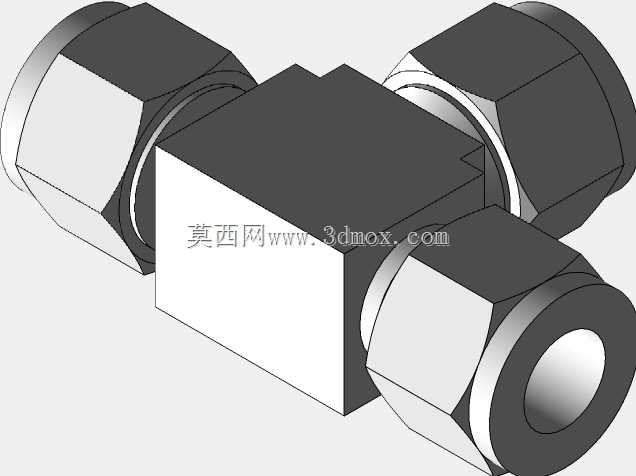

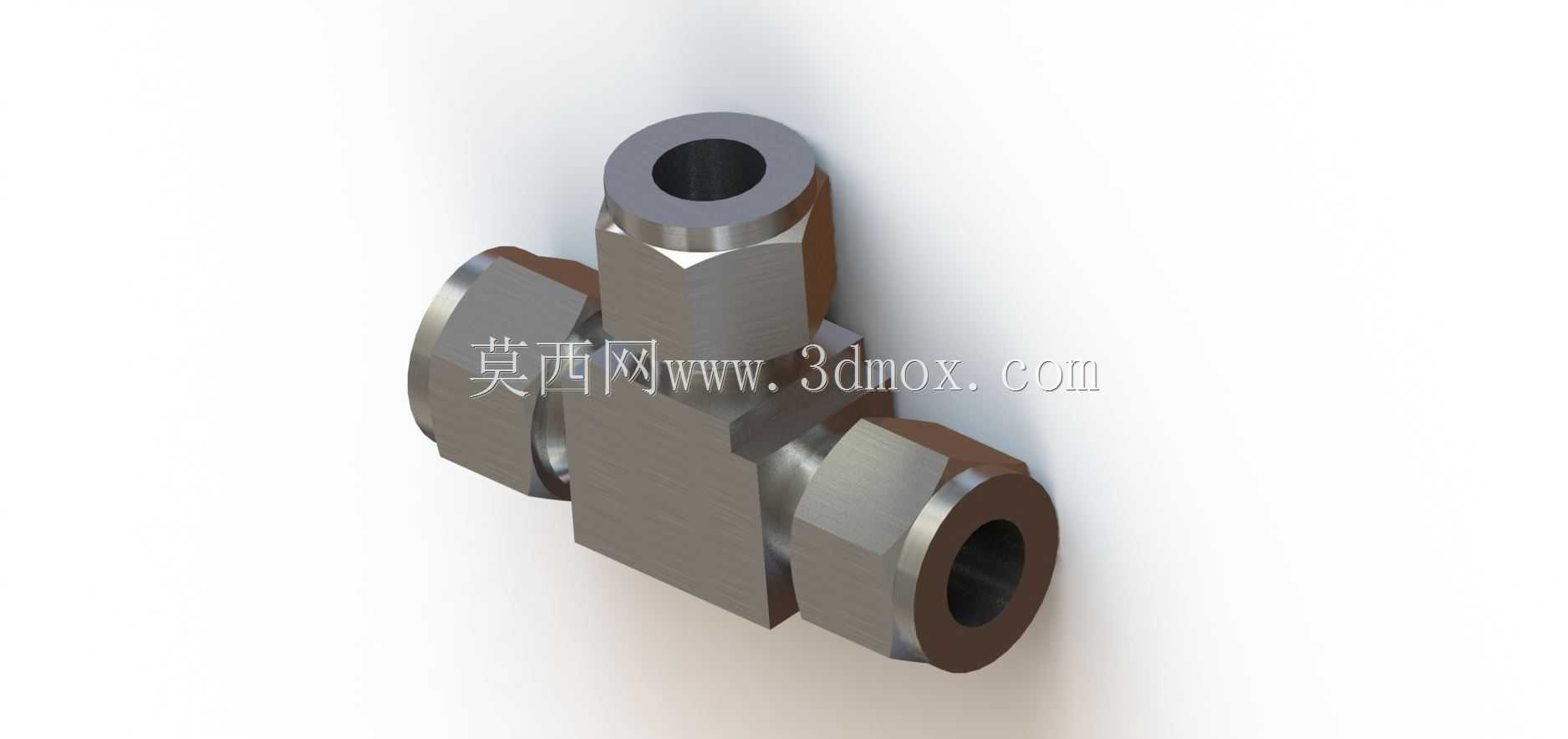

从结构设计逻辑来看，这款接头采用等径三通布局，三个接口的轴线两两垂直，整体呈T型分布，接口端采用标准卡套式密封结构，每个接口都预留了卡套安装位与锁紧螺母配合面，安装时无需对管路端部进行焊接、扩口等二次加工，只需将裁切平整的12mm外径硬质管路（金属油管、硬质尼龙气管均可适配）插入接口，拧紧锁紧螺母即可通过卡套的形变抱紧管路外壁，同时实现端面密封与管路固定，这种结构相比传统焊接式接头，安装效率提升60%以上，且后期维护拆卸时可重复拆装，不会损伤管路本体，适合需要频繁调整管路布局的试验台、非标设备场景。

接头本体采用一体式锻压成型结构，三个接口的交汇流道采用圆弧过渡设计，避免直角流道带来的流体阻力激增与紊流问题，能够有效降低流体输送过程中的压力损失，减少流道内壁的气蚀、冲蚀风险，延长接头的使用寿命。本体外部的六方结构是专门为安装作业设计的受力位，三个接口的锁紧螺母也采用标准六方外形，可使用普通开口扳手、活动扳手完成安装锁紧，无需定制专用工装，适配现场安装的通用工具条件。

从安装边界与尺寸参数来看，这款接头的三个接口通径均为12mm，适配的管路外径公差范围在11.95mm-12.05mm之间，安装时每个接口需要预留的扳手操作空间不小于30mm，避免因空间不足导致锁紧力矩不达标引发的泄漏问题。接头本体的最大外轮廓尺寸控制在合理范围内，三个方向的安装突出长度一致，在狭小的设备腔体内布设管路时，不会出现某一方向尺寸过大与周边结构干涉的问题，适合在空间紧凑的阀组安装板、设备侧壁走线槽旁布设。

在实际选型应用中，这款接头的额定工作压力适配25MPa以下的液压系统、1MPa以下的气动系统，工作温度范围根据配套密封件的材质不同，可覆盖-40℃到120℃的常规工业场景，若输送特殊流体可更换对应材质的卡套与密封件，实现腐蚀性流体、高低温流体的输送需求。设计建模过程中，严格遵循卡套接头的行业安装尺寸规范，锁紧螺母的螺纹配合公差、卡套的锥面角度、本体的密封面平面度都按照实际加工精度要求建模，模型的装配关系完全还原实物的装配逻辑，可直接用于管路系统的干涉检查、安装模拟，也可作为液压系统BOM清单中的标准件模型直接调用，减少设计人员重复建模的工作量。

不同于塑料材质的快插三通接头，这款金属材质的卡套三通接头抗振动性能更强，在设备运行存在持续振动的场景下，卡套结构的抱紧力不会因振动出现衰减，能够长期保持密封可靠性，不会出现快插接头在振动环境下容易脱管、漏气的问题，因此在存在持续振动的工程机械、移动液压设备场景中，这类卡套式三通接头的应用占比远高于其他连接形式的三通接头。建模时还原了接头表面的加工纹理细节，锁紧螺母的棱角、本体锻压后的表面质感、卡套刃口的细微结构都做了写实还原，可用于产品展示、装配培训等场景的可视化素材使用。
