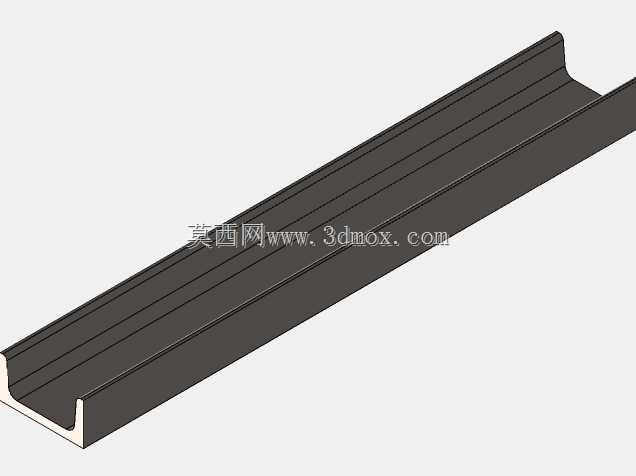

UPN60规格槽钢型材三维设计模型

在钢结构厂房的次梁搭建、设备机架的承重框架布设、输送线侧边支撑结构的选型过程中，槽钢类型材是结构工程师接触频率极高的基础构件，这次建模的UPN系列槽钢，是欧标槽钢品类里的常用规格，日常做设备改造、非标结构设计时经常会用到。做这个模型的时候，首先要还原的是槽钢的截面特性，UPN槽钢的截面是带斜度腿的U型结构，和国内常用的普通槽钢相比，腿的内侧斜度、翼缘厚度的过渡圆角都有明确的标准要求，建模时不能直接套用国标槽钢的截面参数，否则后续做装配干涉检查、受力仿真的时候会出现参数偏差，导致实际采购的型材和模型不匹配，现场安装出现错孔、贴合不严的问题。这个规格的槽钢截面高度为60mm，腿宽30mm，腰厚6mm，建模时截取的长度为400mm，这个长度段刚好可以用来做小型设备的底部支撑横梁、防护栏的竖向立柱、或者是电控柜内部的安装梁，在做装配体设计的时候，这个长度的标准段可以直接调用，不需要每次都重新切割调整长度，能节省不少重复建模的时间。从实际使用场景来说，这类小规格UPN槽钢常用在轻工设备的机架上，比如小型包装设备的侧边框架、皮带输送机的头尾段支撑、车间里轻型物料架的主立柱，因为截面的U型槽结构，安装的时候可以把螺栓头藏在槽内，外表面不会突出连接件，整体结构更整洁，也避免了突出的螺栓头刮擦物料或者划伤操作人员。建模的时候特意还原了槽钢的轧制圆角，腰和翼缘连接位置的过渡圆弧没有做直角简化，因为在做焊接工艺模拟的时候，直角结构会出现应力集中的错误计算结果，还原真实的轧制圆角后，有限元分析的应力分布结果会更贴近实际工况，给结构强度校核提供更准确的参考。另外槽道的内部尺寸也严格按照标准参数制作，后续装配的时候，配套的槽钢螺母、滑块螺母可以直接在槽内滑动调整位置，不需要额外做配合间隙的调整，做模块化设备设计的时候，这类标准型材的模型精度直接影响整个装配体的设计效率，要是模型的槽宽尺寸有偏差，后续调用的标准紧固件就会出现配合错误，导出工程图的时候也会标注出错误的安装尺寸。在安装边界方面，这个规格的槽钢单根400mm长度段，两端做螺栓连接的时候，端距预留量按照标准要求设置为不小于2倍螺栓孔径，模型里特意在两端预留了足够的钻孔位置空间，设计人员调用的时候可以直接在预留区域布置安装孔，不用再核对型材的边缘距离是否满足安装要求。另外槽钢的腹板平面度、翼缘的垂直度都在建模时做了形位公差的还原，在做和板材贴合安装的设计时，不需要额外调整型材的角度，直接贴合装配面就可以满足安装精度要求。日常做非标设计的时候，很多工程师会忽略型材模型的细节，把过渡圆角、斜度都简化掉，看起来模型是对的，实际出BOM表采购、现场安装的时候就会出现各种匹配问题，这个模型在制作的时候完全按照实际型材的轧制外形来还原，不管是做装配干涉检查、工程图导出，还是做渲染出方案效果图，都能直接使用，不需要再做二次修改。比如在做小型自动化设备的护网框架时，用这个规格的槽钢做竖向立柱，400mm的高度刚好适配小型设备的护网高度，槽道向内布置的时候，还可以在槽内安装传感器的走线槽，把线缆藏在型材内部，整体设备的布线更规整，不会出现线缆外露杂乱的问题。还有在做设备的吊装挂点结构时，小规格槽钢可以作为焊接在设备主体上的吊耳加强筋，U型的截面结构两个方向的抗弯截面模量都能满足小型设备的吊装承重要求，建模时还原的真实壁厚，也能让吊装受力的仿真计算结果更准确，避免设计的吊装结构出现强度不足的安全隐患。
