M8规格Paulstra静音缓冲减震块

　　做设备结构设计的同行大多有过类似经历，机架上的小型动力件、钣金罩壳的连接位、管线固定座这类位置，要是直接做刚性连接，设备运行时的微幅振动会顺着接触面持续传递，轻则带来细碎的共振异响，重则导致连接位的紧固件长期受交变载荷出现松脱，这时候选对合适的小型隔振元件，往往能以极低的成本解决大部分振动传导问题，这款M8规格的Paulstra静音块就是针对这类场景设计的典型元件。

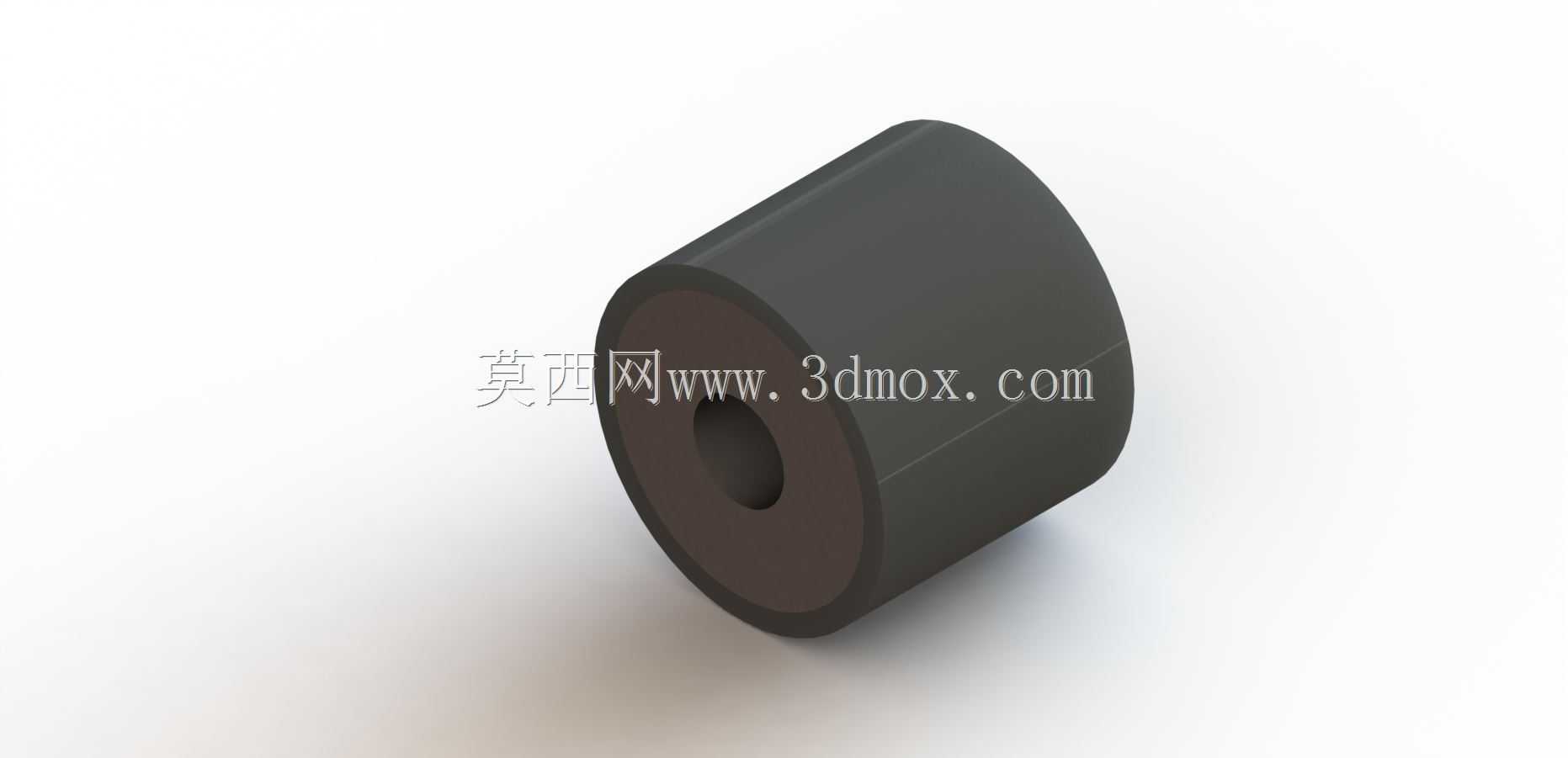

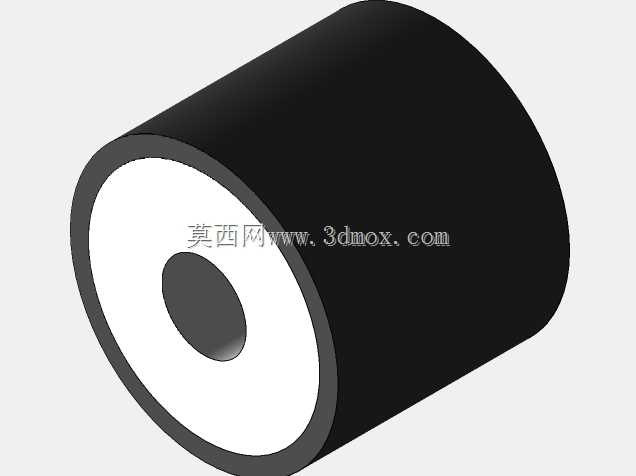

　　从结构形态上看，这款静音块采用同轴带通孔的圆柱构型，外层是邵氏硬度适配中低载荷隔振需求的阻尼弹性体，中心预留的M8规格通孔可以直接穿入对应规格的螺栓完成安装，不需要额外设计复杂的连接卡扣或者适配结构，安装边界非常清晰：圆柱外径适配常规的M8螺栓连接沉台空间，轴向长度可以根据需要的隔振行程预留0.5-1mm的压缩余量，安装时只需要注意两侧的金属或者硬质接触面保持平整，避免偏载导致弹性体局部受力不均提前老化失效即可。

　　实际选型应用中，这类静音块的覆盖场景非常广，小到桌面级检测设备的内部PCB板固定支架、小型散热风扇的安装座，中到工业控制柜内的接触器、继电器安装位，大到输送线侧边的导向挡条、小型气动元件的连接支架，都能看到这类圆柱型减震静音块的身影。它的核心功能一方面是通过弹性体的内阻尼耗散振动能量，阻断振动波在刚性构件之间的传递路径，避免不同固有频率的构件被激发出共振噪音，也就是日常说的静音效果；另一方面是提供一定的位移补偿量，抵消加工、装配过程中带来的微小尺寸误差，降低连接位的装配应力，减少紧固件受迫振动带来的疲劳损伤。

　　设计这类元件的三维模型时，首先要保证中心安装孔的同轴度公差，要是孔位和外圆柱面偏心，安装后螺栓会对弹性体形成持续的侧向剪切力，不仅隔振效果会打折扣，还会大幅缩短元件的使用寿命；其次是弹性体的外形倒角处理，圆柱两端的边缘要做小圆角过渡，避免安装压缩时边缘出现应力集中导致开裂；另外建模时不需要过度还原弹性体的微观材质纹理，只要把外轮廓尺寸、中心通孔的尺寸公差、安装贴合面的平面度要求表达清楚即可，毕竟这类标准件选型时核心关注的是安装适配性和载荷-变形曲线参数，外形细节只要不干涉周边构件就满足设计需求。

　　很多刚入行的结构设计师在做隔振设计时，总倾向于选尺寸大、刚度低的减震件，实际上在这类小型连接位的隔振场景中，匹配安装空间、适配连接螺栓规格、对应承载重量的小尺寸静音块反而更实用——它不需要占用过多的安装空间，不需要修改原有构件的主体结构，只需要在两个刚性连接面之间加装这个零件，就能把大部分高频微幅振动过滤掉，比如在做小型伺服电机的尾部支架安装时，在支架和设备机架的连接螺栓处各垫一个这种M8规格的静音块，就能明显降低电机运行时的高频啸叫传递；在做设备外钣金罩壳的固定时，在罩壳安装孔位加装这类静音块，能避免钣金件被机架振动激发出板面共振的嗡嗡声；甚至在一些小型家电的内部结构中，这类静音块也被大量用于泵体、电机的安装位，降低整机运行的噪音水平。

　　需要注意的是，这类圆柱型通孔静音块的承载方向以轴向压缩为主，不适合承受大角度的扭转或者大载荷的径向剪切力，设计安装结构时要尽量让受力方向沿着圆柱的轴向，避免侧向受力；另外安装时的压缩量要控制在弹性体厚度的15%-30%区间，压缩量太小达不到隔振效果，压缩量太大会让弹性体失去弹性变形空间，变成近似刚性连接，同样起不到应有的缓冲静音作用。建模过程中还要注意标注清楚安装时的适配空间，也就是静音块安装后周边要预留至少2mm的径向间隙，避免弹性体受压膨胀时和周边构件发生摩擦，影响隔振性能和零件寿命。
