消防喷淋洒水头结构设计

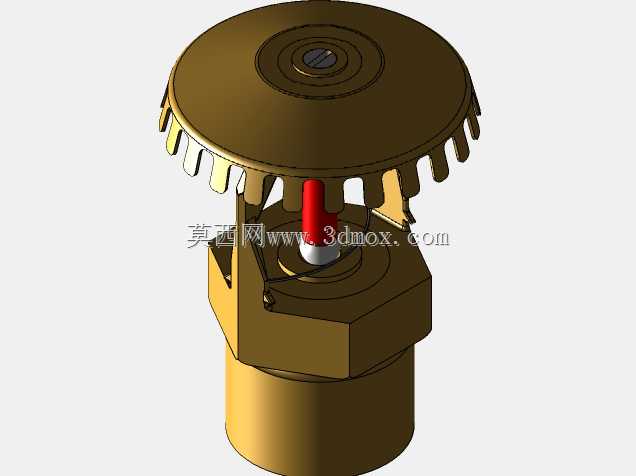

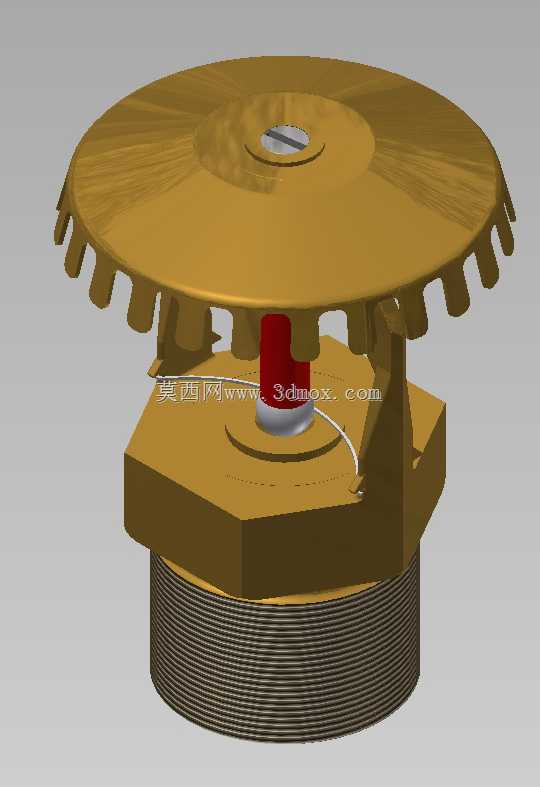

　　在民用建筑、工业厂房、仓储空间的自动喷水灭火系统中，这类洒水喷头是末端核心执行部件，承担着火灾发生时感知温度、自动开启喷水灭火的关键作用，是整个消防水系统中直接接触防护区域、完成灭火介质布洒的终端结构。日常工况下，喷头通过底部外螺纹接口与供水支管紧密连接，管网内保持恒定的压力水，被感温触发组件封堵在管路内，不会发生渗漏；当防护区域出现火情，环境温度上升到喷头额定动作温度时，感温元件破裂脱落，原本被封堵的水流在管网压力作用下冲击顶部溅水盘，将柱状压力水打散成均匀分布的小粒径水滴，覆盖整个防护半径区域，实现控火、灭火的作用。从结构设计逻辑来看，整个部件采用同轴分层布局，底部是带标准管螺纹的进水基座，六角结构的台肩是安装时的受力部位，

　　方便施工时用管钳咬合拧紧，保证螺纹连接的密封性能，避免长期带压工况下出现渗漏水问题。基座上方的支撑臂采用对称三角筋结构，既保证了足够的结构强度，能够承受管网供水的常年静压以及水流瞬间释放时的冲击力，又尽可能减少了对水流的阻挡，避免影响布水的均匀性。顶部的溅水盘采用带齿状边缘的圆盘结构，盘面上的导流齿经过角度优化，能够让冲击到盘面的水流按照设计的布水曲线向四周飞溅，不同齿形的角度对应不同的喷水覆盖半径与水滴粒径，保证在设计安装高度下，整个防护区域内的喷水强度满足消防规范要求。溅水盘中心的定位槽用于装配感温组件的顶杆，保证感温元件的受力始终处于同轴状态，避免运输、安装过程中出现偏载导致的误动作或者密封失效。

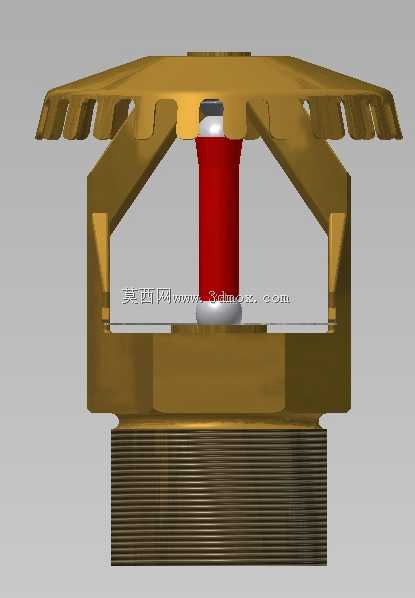

　　感温触发组件采用玻璃球与顶杆配合的结构，玻璃球内部充入热膨胀系数稳定的有机溶液，常温下玻璃球能够承受足够的顶紧力，将进水口的密封堵头牢牢压在基座的密封面上，实现零渗漏；当温度达到动作阈值时，内部溶液膨胀导致玻璃球破碎，顶杆失去支撑，密封堵头在水压作用下脱落，水流即可畅通进入喷头腔体。整个部件的安装边界需要匹配消防系统的支管参数，底部外螺纹采用通用消防管路标准规格，安装时需要保证溅水盘与吊顶、楼板的距离符合规范要求，避免距离过近影响水流扩散，或是距离过远导致喷水覆盖范围不足。支撑臂的结构设计同时考虑了装配工艺性，两个对称的支撑臂从基座台肩向上延伸至溅水盘底部，与溅水盘采用铆接或者整体压铸的方式连接，

　　保证长期使用过程中不会因为水流冲击出现松动变形。密封堵头与基座进水口之间采用弹性密封垫，密封面的粗糙度经过严格控制，即使在管网长期带压、水质存在少量杂质的工况下，也能保证密封可靠，不会出现误渗漏。在实际工程选型中，这类喷头的结构尺寸直接决定了安装时的支管预留长度，六角基座的对边尺寸需要匹配常用安装工具的操作空间，避免在密集布置的喷淋管网中出现工具无法就位、安装扭矩不足的问题。溅水盘的直径大小直接对应喷水覆盖半径，设计时通过流体仿真反复调整齿形的弯折角度与开槽深度，确保水流在不同工作压力下都能形成均匀的布水效果，不会出现局部空白区域或是喷水强度不足的问题。感温组件的安装位置处于溅水盘下方的中心区域，能够快速感知周围环境的热气流上升温度，避免因为溅水盘的遮挡导致感温滞后，保证火情出现时能够及时响应动作。整个部件的金属结构件采用耐腐蚀材质处理，能够适应潮湿、多粉尘的工业环境，以及地下车库、仓储空间等复杂工况，长期使用不会出现锈蚀卡滞，保证触发时能够可靠动作。
