可开启式屋面通风采光天窗结构

　　做工业厂房、公共建筑屋面配套构件设计快十二年，经手的屋面通风类构件少说也有七八十套，这类可开启式屋面通风天窗，是目前大跨度单层厂房、仓储物流屋面最常用的自然通风配套构件，和固定风帽比起来，它的核心优势是兼顾了平时通风、灾时排烟、日常采光、屋面检修通道多重功能，不会像固定通风构件那样只能实现单一的气流交换，遇到极端降雨、暴雪天气还能完全闭合，避免雨水、积雪倒灌进室内。

　　从实际应用场景来看，这类构件主要适配檐口高度8米以上的大跨度空间，比如重型机械加工车间、电商仓储分拨中心、大型室内体育场馆，这类空间日常生产作业会产生大量余热、焊接烟尘或者仓储散湿，单纯靠侧窗通风很难形成有效的穿堂风，屋面位置是室内热压最高的区域，布置在屋面的通风天窗能利用热压自然拔风，不用额外配置动力风机就能把室内聚集的热空气、污浊空气直接排出，大幅降低日常通风的能耗。另外在消防排烟场景下，这类可开启天窗能联动消防信号自动全开，满足自然排烟的开窗面积要求，比机械排烟系统的运维成本低很多，可靠性也更高。

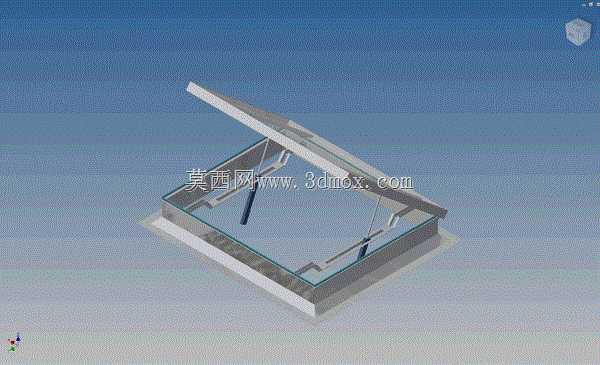

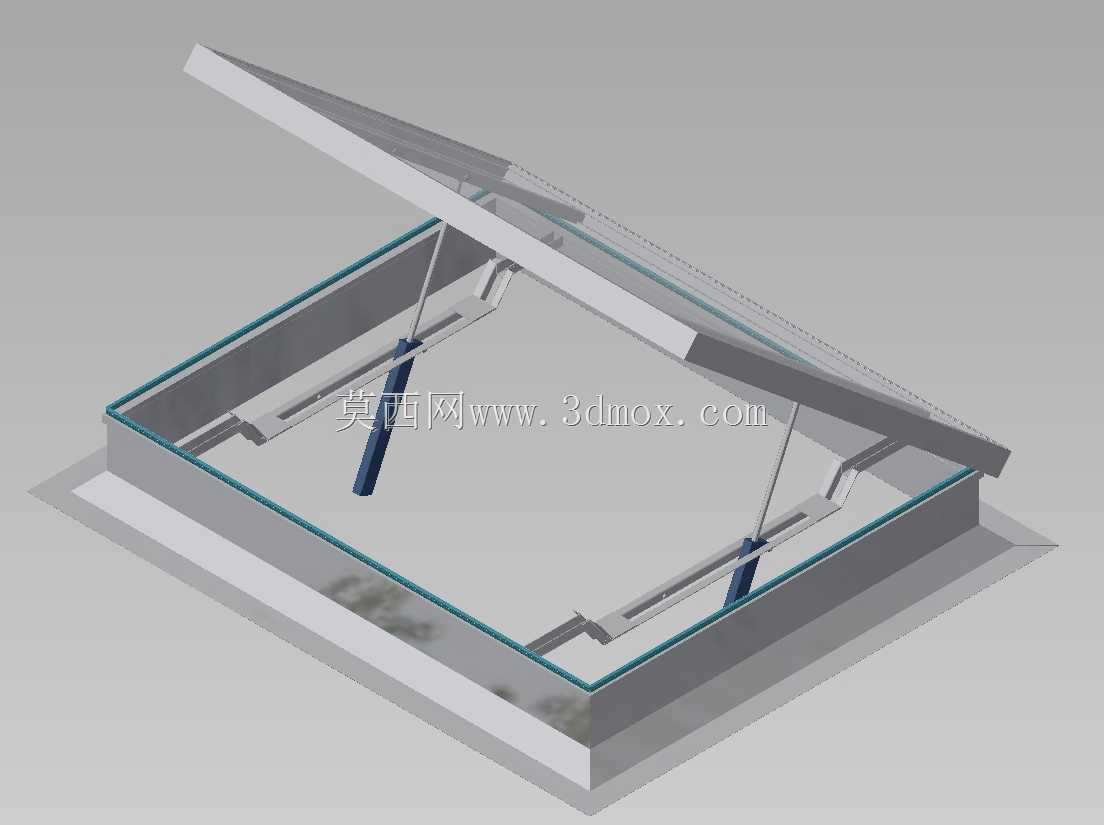

　　从功能特性上看，这套结构采用上悬式开启逻辑，窗扇绕顶部固定铰轴转动，配套的撑杆是气弹簧与机械撑杆组合的结构，日常手动开启时气弹簧能提供辅助支撑力，单人就能完成启闭操作，开启角度可以在0到75度之间任意锁定，不会出现窗扇自行滑落、被强风吹动闭合的问题。窗扇边框采用等压腔防水结构，闭合时胶条形成三道密封，配合窗框周边的导流排水槽，能把渗入拼接缝的雨水直接导到屋面排水坡，不会出现渗漏问题。窗扇的透光面板采用夹胶安全玻璃，既能满足日常采光需求，减少白天室内照明能耗，就算面板受外力破碎，碎块也会粘在夹胶层上不会坠落伤人，完全符合屋面构件的安全要求。

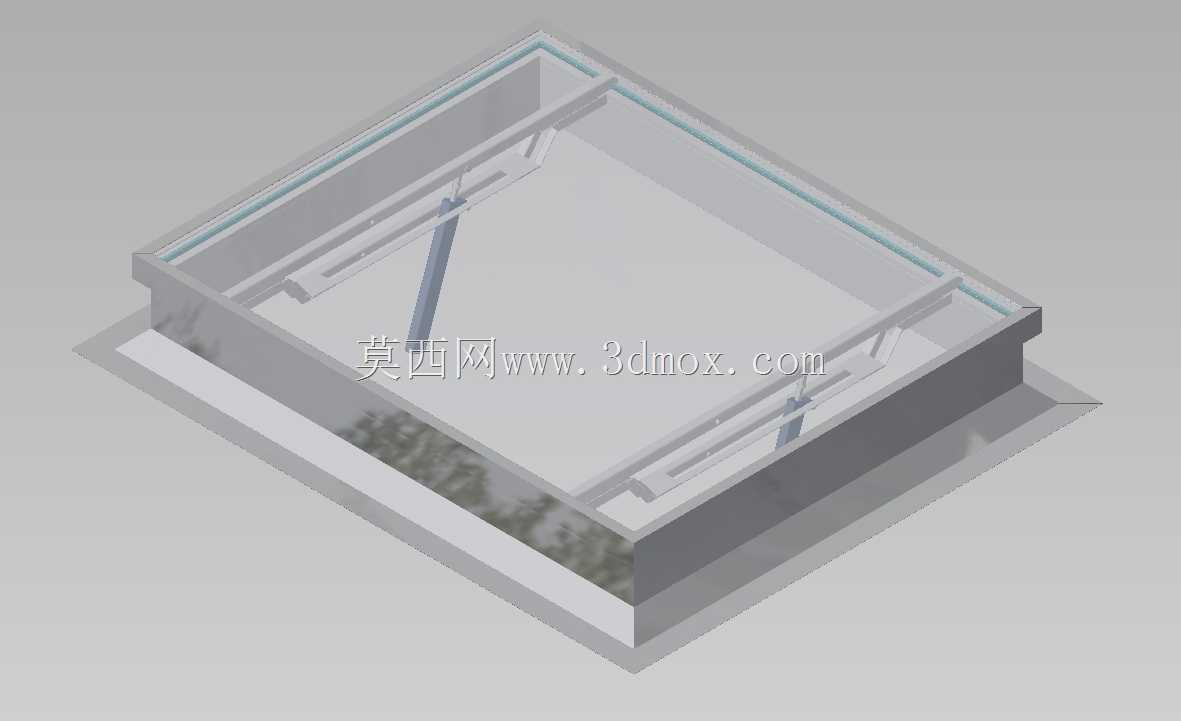

　　设计这套结构的时候，首先要卡准屋面的安装边界，常规适配的屋面预留洞口尺寸是1200mm到2000mm见方，窗框的下翻边高度要做到150mm以上，刚好适配常规压型彩钢屋面、混凝土屋面的泛水安装高度，安装时窗框和屋面结构层之间打耐候密封胶，再用自攻钉或者膨胀螺栓固定，不用额外做复杂的基座转接，能大幅降低现场安装的工作量。结构受力计算的时候，要按照当地50年一遇的风荷载、雪荷载取值，窗扇的主受力框采用2.5mm厚的冷轧钢板折弯成型，铰轴位置做加厚衬板，避免长期启闭出现框体变形、铰轴松旷的问题。另外要注意，开启扇的重心要落在铰轴的室内侧，就算气弹簧失效，窗扇也只会向闭合方向转动，不会出现向外翻折坠落的风险，这是屋面启闭构件设计时必须守住的安全底线。

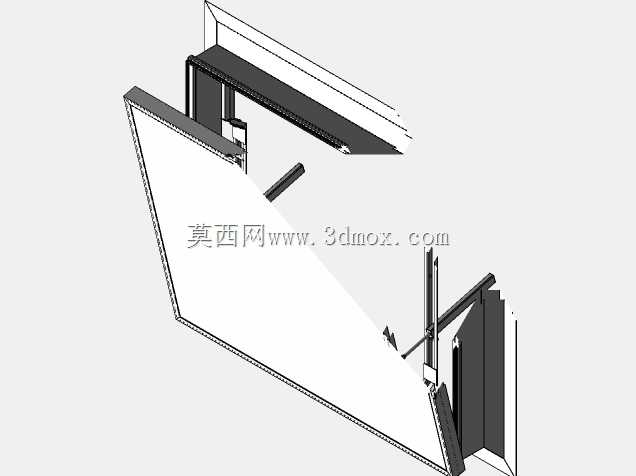

　　很多刚入行的设计师做这类构件的时候，容易忽略排水路径的设计，把窗框的拼接缝直接暴露在迎风面，大暴雨的时候很容易出现雨水渗漏，这套结构在窗框的迎风面做了上挑的挡水边，所有拼接缝都设置在排水腔的内侧，就算有少量雨水越过挡水边，也会顺着排水腔流到预设的排水孔排到屋面，不会渗进室内。另外在安装边界上，窗框的外轮廓尺寸要比预留洞口每边大出80mm，刚好压住屋面的泛水板，不用额外做防水收头，现场施工的时候只要把泛水板和窗框侧边打胶固定，就能满足屋面防水的要求，不会出现安装后漏水的隐患。

　　从实际运维的角度看，这套结构的所有转动铰点都采用自润滑铜套，不用定期加注润滑脂，日常运维只需要每年清理一次排水槽里的落叶、灰尘，避免排水孔堵塞就行，比带动力的屋顶风机运维成本低九成以上，使用寿命能达到25年以上，和建筑主体的屋面防水寿命基本匹配，不用中途频繁更换构件。
