BSP外螺纹快插式气动直通接头

这款直通式管路连接件，主要面向气动控制回路、低压流体输送场景的终端连接需求，在轻工自动化生产线、小型气动工装夹具、实验室气路排布、小型液压辅件回路中都有大量应用。日常设备维护中，这类接头的替换率不低，尤其是频繁插拔气管的工位，接头的卡簧疲劳、密封件磨损后都需要快速更换同规格备件，建模时还原的细节直接决定了选型阶段的装配校验效率。

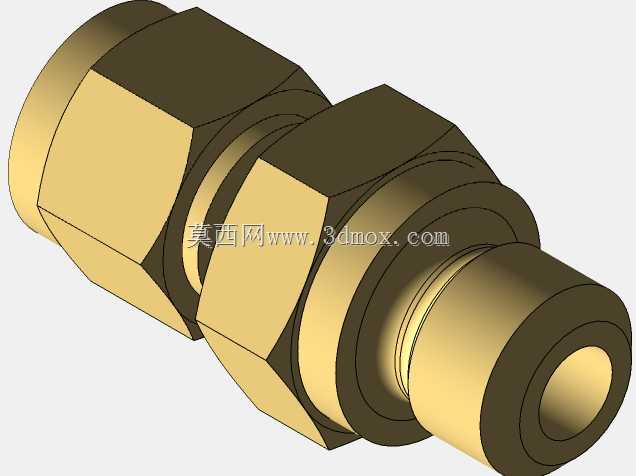

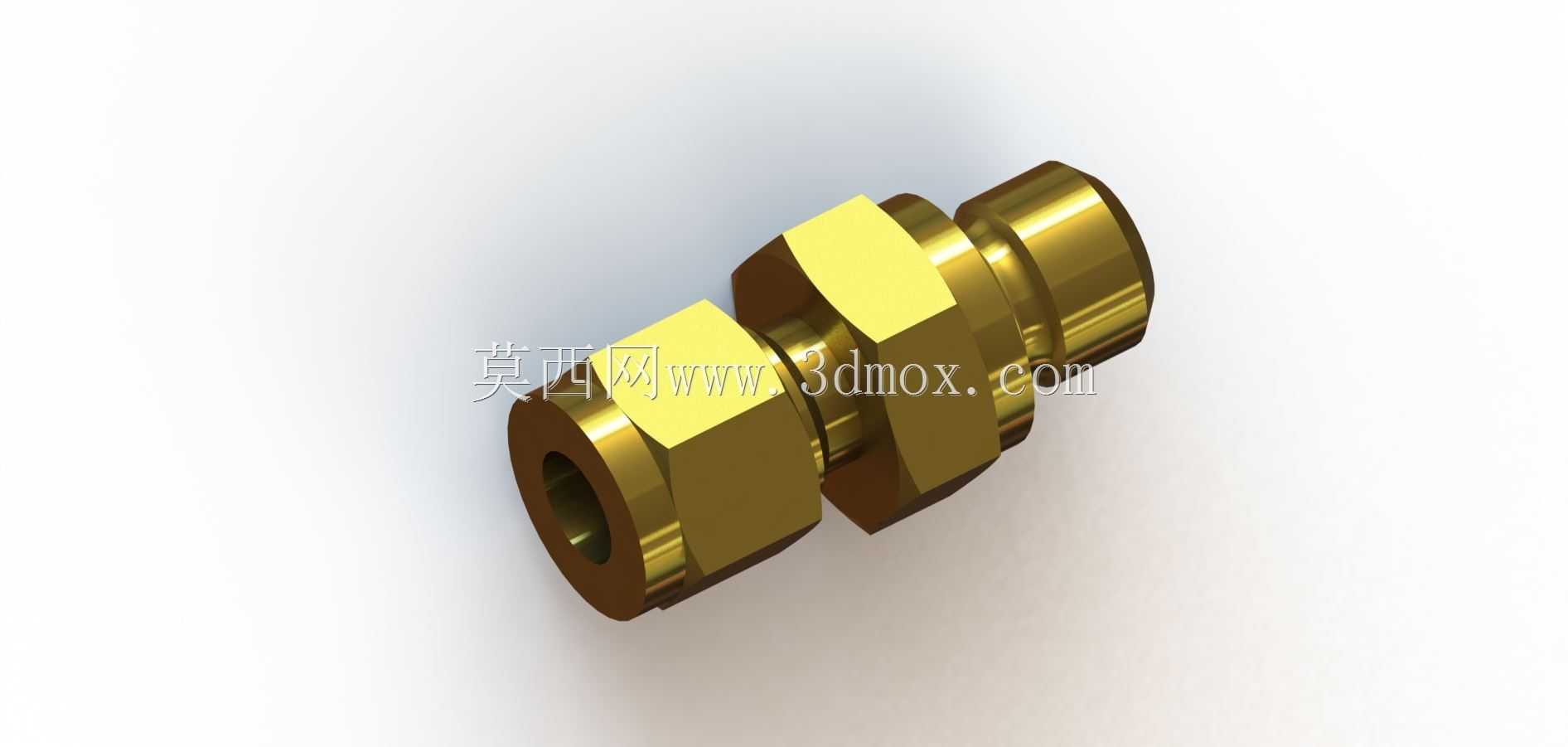

从结构设计逻辑来看，这款接头采用两端异径连接逻辑，一端为BSP3/4规格外螺纹，用于和阀块、气缸气口、设备预留内螺纹接口刚性连接，螺纹段根部设计有一体式六角拧动台，方便安装时用开口扳手施加扭矩，避免拧动时损伤接头主体；另一端为8mm规格快插接口，用于直接插接外径8mm的气动软管，无需额外套扣、缠生料带，插到底即可实现密封与锁紧，拆卸时只需按压接口端部的释放卡环就能拔出气管，适合需要频繁调整管路走向的工位。

建模过程中需要重点把控几个安装边界尺寸：首先是螺纹端的六角对边尺寸，要匹配标准扳手开口尺寸，避免现场安装时出现扳手卡不上、拧动打滑的问题；其次是快插端的插入深度限位，建模时要还原内部的限位台阶，保证气管插到底后能顶到密封端面，不会因为插入深度不足出现漏气、脱管的问题；接头中部的六角结构是安装时的反向受力位，两个六角台之间的间距要预留足够的扳手操作空间，避免两端拧动时扳手互相干涉。

材质选用黄铜锻造，表面做钝化处理，兼顾耐腐蚀性与结构强度，既适合常规压缩空气回路，也能适配低压惰性气体、低压水基流体的输送场景。内部流道做了等径过渡设计，没有突兀的变径台阶，能减少流体通过时的压损，避免回路中出现不必要的压力降，影响末端气动元件的出力稳定性。密封结构上，螺纹端不需要额外搭配密封件也能通过螺纹配合实现基础密封，快插端内部内置丁腈橡胶密封圈与不锈钢卡爪，卡爪能均匀咬住气管外壁，承受1MPa以内的工作压力不会脱开，密封圈能在-20℃到80℃的工作温度范围内保持密封弹性，适配多数工业车间的常规工况。

在三维装配校验时，这类接头的安装空间预留很容易被新手设计师忽略，很多人只预留接头本身的轴向长度，忘了算气管插入后的弯曲半径，以及扳手拧动时的操作空间，最后现场装配时要么扳手伸不进去没法拧紧，要么气管弯曲半径太小出现折瘪堵气的问题。建模时还原接头的完整外形，包括快插端的释放环外径、六角台的对角尺寸，就能在装配阶段提前校验周边的零件间隙，避免后期安装时出现干涉。另外接头的通径尺寸要和管路流量匹配，这款接头的内部通径和8mm气管、3/4BSP螺纹的通径匹配，不会在接头位置出现节流，适合流量需求较大的主气路分支连接。

实际使用中，这类黄铜接头的抗振性能优于塑料接头，在有轻微振动的设备上不会因为长期振动出现螺纹松脱、快插端漏气的问题，而且黄铜材质的抗老化性能更好，在有少量切削液、润滑油飞溅的车间环境里，不会像塑料接头那样出现材质脆化开裂的问题，使用寿命更长。建模时还原接头的表面倒角、棱角过渡，也能让后续做渲染、装配动画时更贴近实物状态，方便做设备的对外展示、运维手册配图使用。
