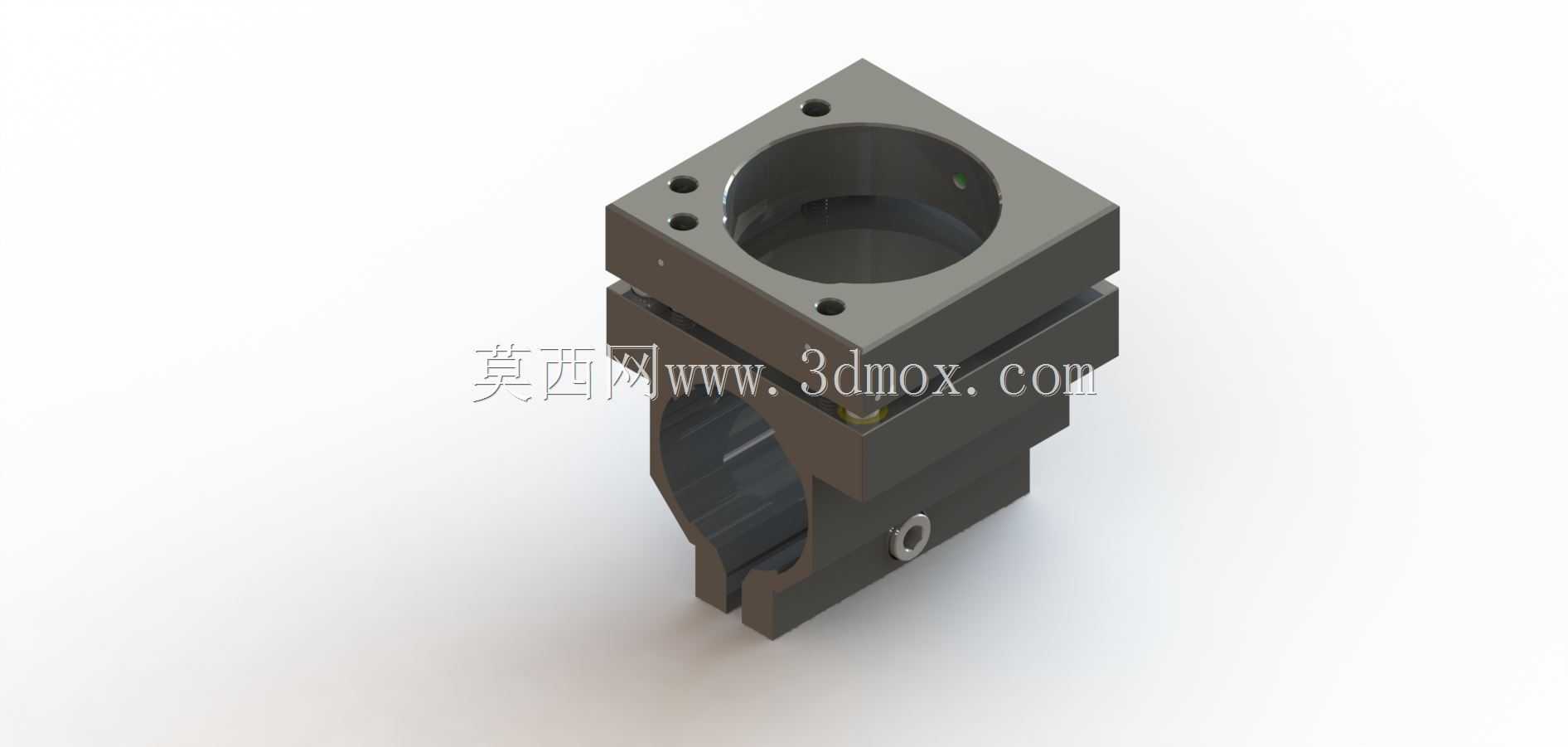

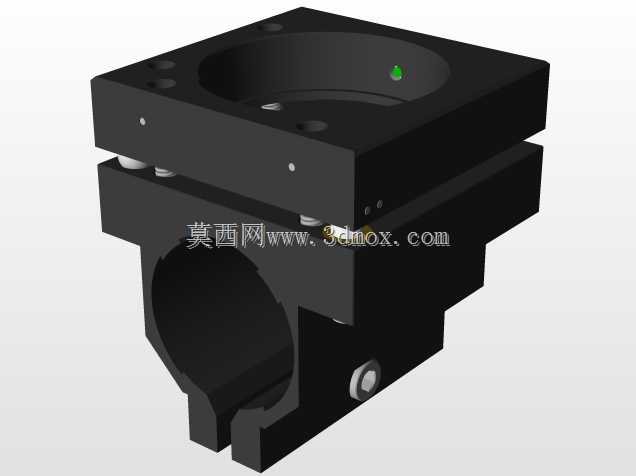

蒙图雷C1507纽波特夹持连接座结构

　　在非标自动化生产线、精密检测工装以及小型专用设备的轴系装配环节，这类夹持连接座是承担轴件定位、部件转接功能的核心基础零件，日常多应用于需要将圆形轴杆与上方功能模块做刚性连接的场景，比如输送线的挡停机构安装座、检测工位的传感器支架固定座、小型工装的旋转轴支撑转接件，能够在不破坏轴件表面的前提下实现可靠抱紧，同时为上方的功能部件提供精准的安装基准。从实际使用需求出发，这类零件的设计首先要兼顾抱紧可靠性与安装便捷性，下半部分的开缝式夹筒结构是核心功能区，夹筒内径与待夹持的圆轴外径采用小间隙配合，单侧开缝的设计让夹筒具备适度的弹性变形空间，当侧面的锁紧螺钉拧紧时，夹筒会均匀收缩抱紧轴杆，避免轴件出现偏心或者打滑的问题，

　　这种结构相比顶丝直接固定的方式，抱紧力分布更均匀，不会在轴表面压出凹痕，也能承受更大的径向载荷与周向扭矩，适合需要频繁调整安装位置的工位使用。上方的方形安装座是功能部件的承载区，座体上的四个沉头安装孔按照标准孔距排布，能够直接匹配多数标准气缸、小型伺服电机、视觉检测模块的安装孔位，中间的大尺寸通孔一方面是为了避让穿过安装座的轴件或者管线，另一方面也能减轻零件自身重量，降低整体机构的负载。中间的连接过渡段做了加厚处理，避免夹筒抱紧时的应力传递到上方安装面导致安装平面变形，保证上方安装的功能部件始终保持水平或者垂直的基准精度。从安装边界来看，这类夹持座的整体外形尺寸适配直径15mm到20mm的常规圆轴安装场景，

　　上方方形安装座的边长控制在50mm以内，整体高度不超过70mm，不会占用过多的安装空间，能够在紧凑的设备内部完成布局。设计过程中需要重点关注几个公差配合的细节：夹筒内孔的圆柱度公差要控制在0.02mm以内，保证抱紧时整个内孔面都能与轴表面贴合，避免局部接触导致的应力集中；上方安装面的平面度公差不超过0.01mm，四个安装孔的位置度公差控制在0.03mm以内，保证上方安装的功能部件不会出现安装偏斜；侧面锁紧螺钉的螺纹孔要正对夹筒的开缝位置，保证拧紧时的锁紧力能够让开缝均匀收缩，不会出现夹筒偏斜导致轴件抱死或者夹持力不足的问题。材质选择上，这类零件一般采用45号钢做表面发黑处理，兼顾结构强度与防锈能力，

　　部分有轻量化需求的场景也可以采用6061铝合金做硬质阳极氧化处理，在保证足够夹持强度的前提下降低整体重量。实际装配时，只需要先将夹筒套入对应直径的圆轴，调整到需要的安装高度与周向角度，再拧紧侧面的锁紧螺钉即可完成固定，上方的功能部件通过内六角螺钉直接固定在方形安装座上，不需要额外做转接板，能够大幅缩短设备的装配调试周期。在长期使用过程中，这类夹持座的失效形式大多是夹筒开缝处出现疲劳裂纹，或者锁紧螺钉滑牙导致夹持力下降，所以在设计时开缝的根部会做小圆角过渡，避免应力集中，同时锁紧螺纹孔的深度要保证足够的螺纹啮合长度，满足反复拆装的使用需求。对于需要在震动环境下使用的场景，还可以在夹筒内孔表面加工细密的网纹，增加抱紧时的摩擦力，防止长期震动导致夹持座出现位置偏移。这类零件虽然结构不算复杂，但却是小型自动化设备、工装夹具中用量很大的基础连接件，其结构设计的合理性直接影响到整个机构的运行精度与可靠性，建模过程中需要重点还原开缝结构、安装孔位、过渡圆角这些细节，保证后续出图加工或者虚拟装配时的尺寸准确性，避免出现装配干涉或者功能失效的问题。
