汽车动力核心发动机缸体结构设计

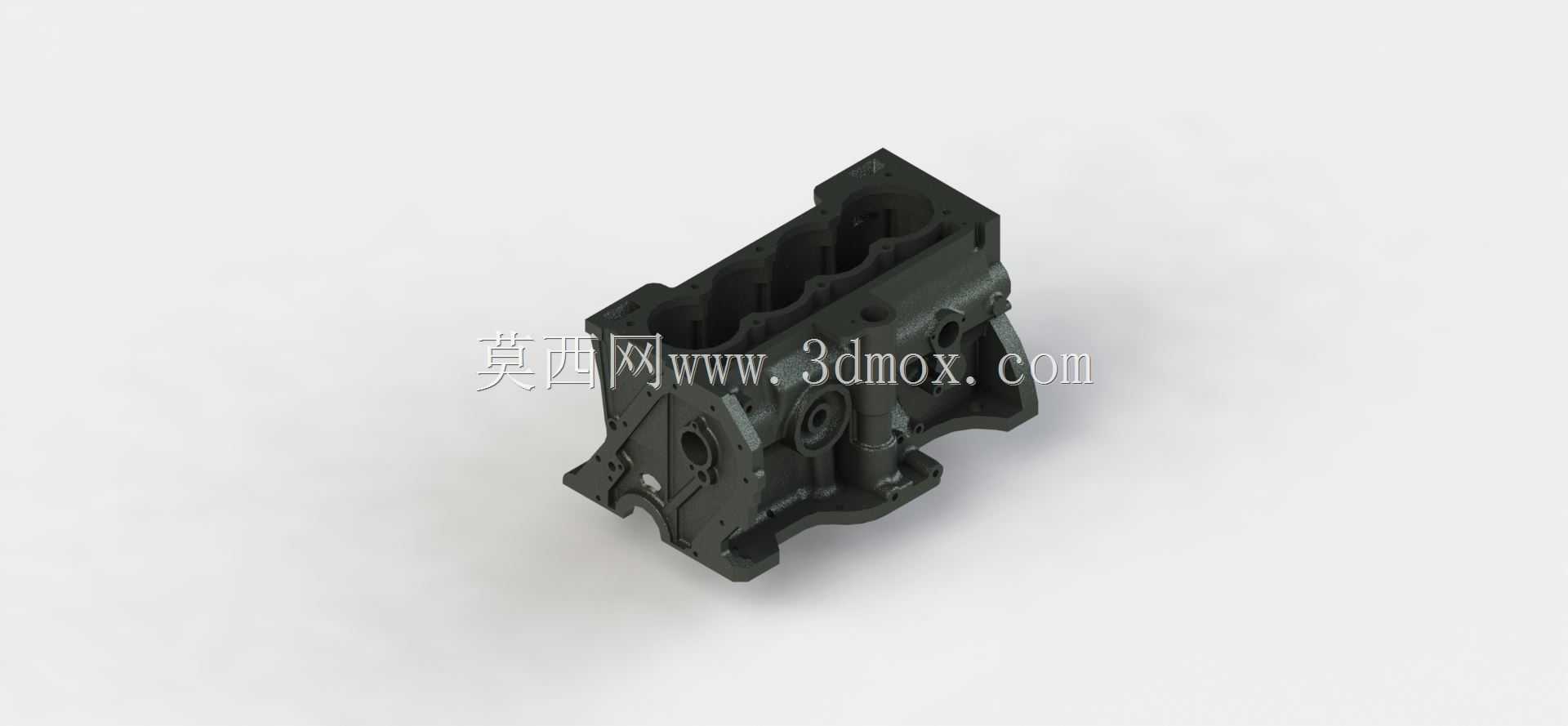

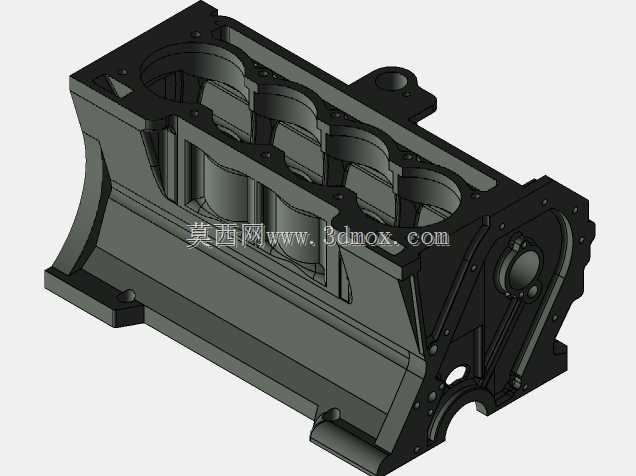

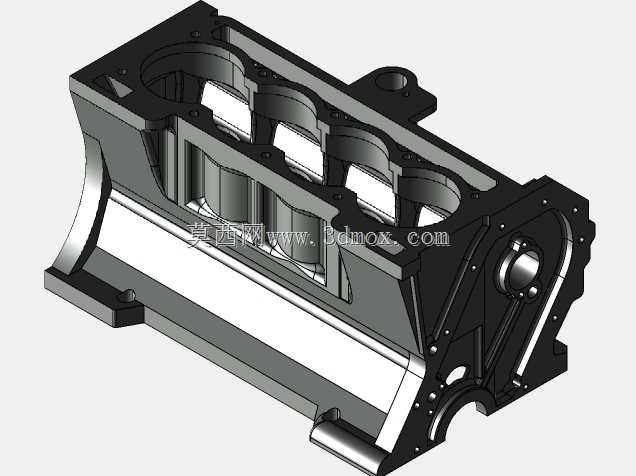

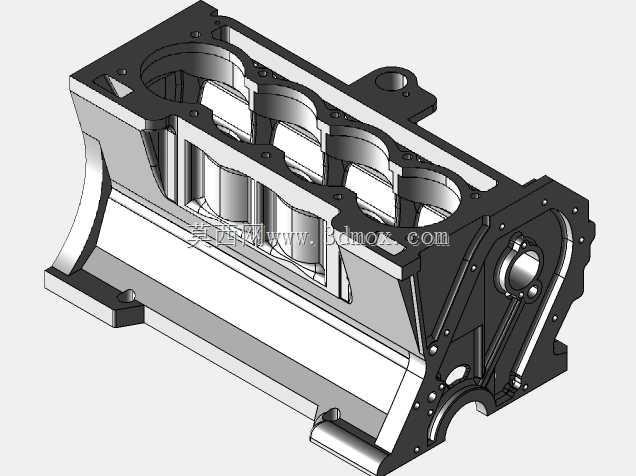

　　在商用车与乘用车的动力总成开发环节，缸体作为内燃机的核心承载基体，需要兼顾曲轴连杆机构的安装定位、冷却润滑回路的集成布设、附件系统的安装支撑等多重功能，其结构设计的合理性直接决定了整机的可靠性、NVH表现与轻量化水平。日常做整机匹配时，首先要明确缸体的安装边界，直列四缸机型的缸体通常采用龙门式结构，顶面与气缸盖通过缸盖螺栓连接，结合面需要布设完整的冷却水孔、机油道孔与定位销孔，螺栓孔的位置度公差通常控制在0.1mm以内，避免缸盖压紧后出现密封不严导致的漏水漏油问题。缸体的曲轴箱部分需要预留曲轴的回转空间，主轴承座采用整体式设计，与缸体本体铸造成型后再进行精加工，主轴承盖通过螺栓与主轴承座连接，接合面需要做定位销定位，

　　保证曲轴安装后的同轴度满足运转要求，避免高速运转时出现轴瓦偏磨的问题。冷却系统的水道设计是缸体设计的核心环节，水套需要围绕每个气缸的外壁布设，保证气缸壁各区域的冷却均匀，避免出现局部过热导致的气缸变形，同时水套的流道要做平滑过渡，减少冷却液的流动阻力，在缸体的进水端与出水端需要预留与水泵、节温器壳体连接的法兰面，法兰面的平面度公差需要控制在0.05mm以内，保证密封可靠性。润滑系统的油道分为主油道与分油道，主油道通常沿缸体长度方向贯通布置，分油道分别通向主轴承座、凸轮轴安装位、活塞冷却喷嘴位置，油道的内壁需要做清砂处理，避免铸造残留的砂粒进入润滑回路造成轴瓦拉伤，活塞冷却喷嘴的安装孔位置需要精准对准活塞内腔，

　　保证机油能够准确喷射到活塞底部，带走活塞顶部的热量，避免活塞过热出现烧蚀问题。缸体的前端面需要集成正时系统的安装位，预留正时链条或正时皮带的张紧器、导轨安装孔，同时还要预留水泵、机油泵、发电机等附件的安装支架定位面，这些安装面的位置度需要根据附件的传动要求做公差管控，避免附件皮带轮的共面度超差导致皮带异常磨损。缸体的后端面需要预留飞轮壳或者变速器的连接法兰，法兰面的定位止口需要与曲轴中心线保持严格的同轴度，保证变速器输入轴与曲轴的对中精度，避免动力传递过程中出现振动异响。在做轻量化设计时，通常会在缸体的非受力区域做减重槽设计，但要注意不能削弱缸体的整体刚度，尤其是主轴承座、缸盖螺栓孔周边的受力区域，需要保留足够的壁厚，

　　避免发动机爆发压力作用下出现缸体变形。缸体的气缸孔部分如果采用湿式缸套设计，需要预留缸套的安装定位台阶，配合间隙控制在合理范围，保证缸套安装后的定位精度，同时要布设对应的密封圈槽，避免冷却水漏入曲轴箱；如果是干式缸套设计，气缸孔的内壁需要做珩磨处理，表面粗糙度与网纹参数要满足活塞环的密封与润滑要求，减少机油消耗与漏气量。实际装机测试中，缸体需要承受最高上百bar的爆发压力冲击，同时还要承受曲轴连杆机构传递的往复惯性力与旋转惯性力，因此在结构设计阶段需要通过有限元分析对各受力区域的应力做仿真校核，对应力集中的区域做圆角过渡或者加强筋设计，避免长期运转后出现疲劳裂纹。另外缸体的油底壳安装面位于曲轴箱底部，需要布设完整的密封胶槽或者密封垫安装位，平面度公差同样需要严格管控，避免机油渗漏。在做整机布置时，还要考虑缸体上的机油滤清器、机油冷却器、水温传感器、机油压力传感器等附件的安装位置，保证这些部件的拆装维护空间充足，不会与周边的车架、管线出现干涉。对于增压机型的缸体，还要额外考虑增压器回油管路的连接位，回油道的倾斜角度要满足机油回流的要求，避免回油不畅导致增压器漏油。
