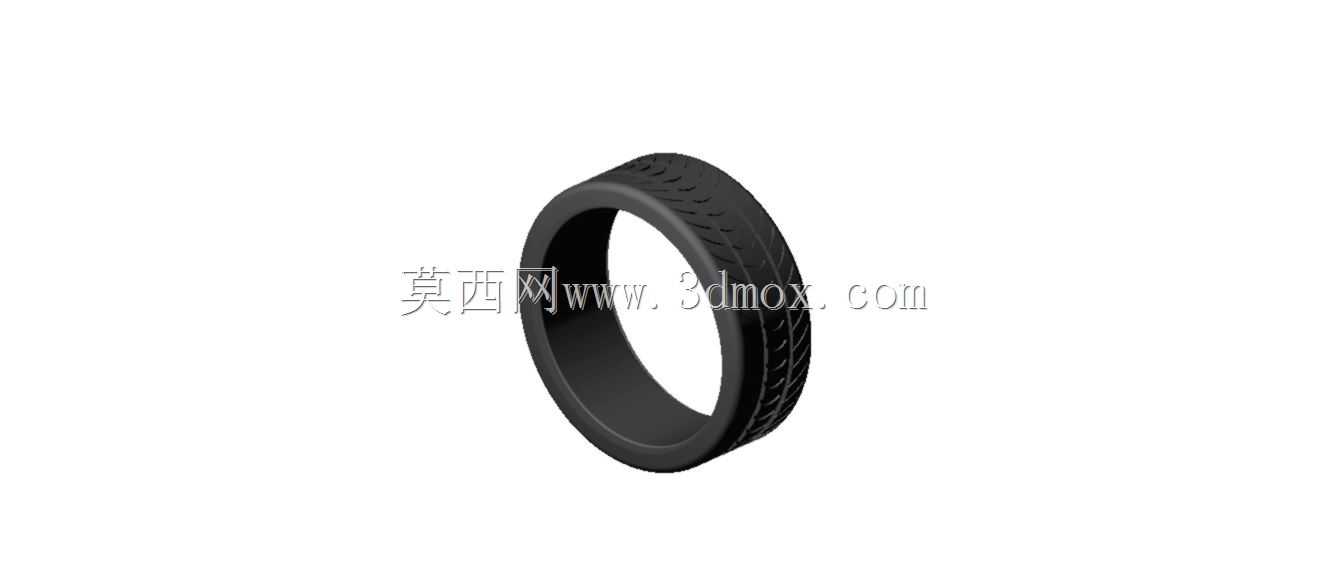

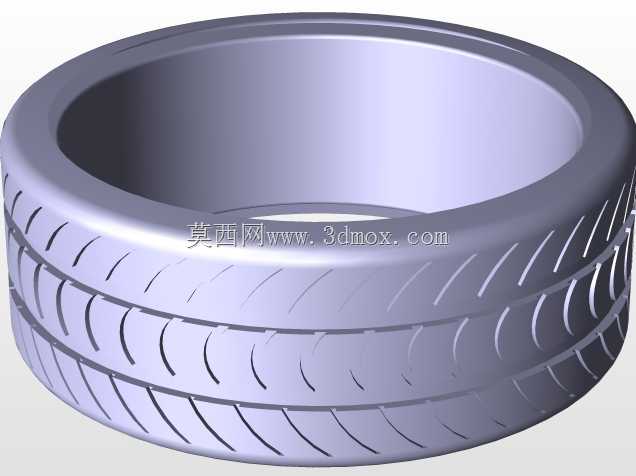

乘用车橡胶轮胎外观结构三维数模

日常做整车总布置校核时，轮胎作为行走系统直接和地面接触的核心部件，数模精度直接影响轮包间隙、悬架跳动行程校核的准确性，这个轮胎数模还原了民用乘用车子午线轮胎的基础结构特征，可直接用于整车概念阶段的装配干涉检查、运动仿真分析。从实际应用场景来看，这类轮胎主要适配普通家用前驱或四驱乘用车，日常行驶覆盖城市铺装路面、轻度非铺装路面场景，承担整车承载、缓冲路面冲击、传递驱动力与制动力的核心作用，建模时首先还原了轮胎的环形基础结构，胎侧的弧度设计参考了常规民用轮胎的侧壁形变余量设定，胎圈位置的刚性结构特征做了简化处理，满足总布置阶段的装配边界要求即可，不需要还原内部帘布层、钢丝带束层的细节结构，毕竟概念阶段的数模重点是把控外形安装尺寸，避免后续详细设计阶段出现轮罩与轮胎干涉、转向时轮胎蹭到翼子板内衬的问题。胎面花纹的建模参考了常规舒适型家用轮胎的对称花纹布局，主排水沟槽的深度、宽度按照常规16寸家用轮胎的通用尺寸设定，横向花纹块的倒角做了写实处理，既可以用于整车外观渲染时的细节展示，也能在做整车通过性仿真时，模拟胎面与地面的接触状态，不会因为胎面完全光滑导致仿真结果出现偏差。做这个数模的时候特意考虑了安装边界的适配性，轮胎内圈的直径匹配常规16英寸轮辋的安装尺寸，胎侧的最大宽度按照205mm规格的轮胎设定，整体外径控制在640mm左右，这个尺寸区间是紧凑型家用车最常用的轮胎规格，适配绝大多数A级乘用车的轮腔空间，在做悬架跳动仿真时，轮胎上下跳动的极限位置、转向时的最大摆角空间都可以基于这个数模做校核，不需要额外调整尺寸参数。很多新手建模时容易忽略轮胎的静载荷形变特征，这个数模在胎侧位置预留了形变模拟的曲面余量，在做整车满载状态的间隙校核时，可以直接通过曲面偏移模拟胎侧受载后的压缩量，不需要重新建模调整，能节省不少前期方案迭代的时间。另外胎面的花纹块排布做了等距错位处理，和真实轮胎的降噪花纹逻辑一致，做整车外观展示的渲染场景时，不会出现花纹重复导致的视觉失真，胎侧的光滑曲面也预留了标识刻字的位置，后续如果需要添加品牌标识、规格参数刻字，可以直接在曲面上做投影拉伸，不需要重新构建基础曲面。从结构设计的角度来说，这个数模没有做过度的细节冗余，去掉了对总布置校核没有影响的内部微观结构，把建模重心放在了外形尺寸精度、安装面匹配度、外观特征还原这几个核心点上，既保证了数模的轻量化，打开、装配、仿真运算时不会占用过多系统资源，又能满足从概念设计到方案展示阶段的全部使用需求，不管是做整车的DMU运动分析，还是做宣传用的渲染图，都能直接调用，不需要二次修整。平时做逆向建模练习的时候，这个数模也可以作为基础参考，对照实物测量胎面花纹的节距、胎侧的弧度参数，能快速掌握环形橡胶类零件的曲面建模思路，理解轮胎这类薄壁环形构件的建模逻辑，避免出现曲面曲率不连续、花纹块排布错位的常见问题。
