在往复式内燃机的配气机构中,进气阀是直接决定气缸充气效率的核心执行零件,其工作状态直接关联发动机的动力输出、燃油消耗水平与排放表现,日常应用覆盖车用汽油机、柴油机、通用小型内燃机、工程机械动力单元等多个场景,是四冲程发动机完成进气行程必不可少的结构部件。从实际功能来看,进气阀需要在配气凸轮的驱动下,按照发动机既定的配气相位准时开启,让经过滤清、计量的燃料空气混合气(汽油机)或新鲜空气(柴油机)以尽可能小的流动阻力进入气缸,在压缩与做功行程则保持可靠密封,隔绝燃烧室与进气道的连通,避免缸内高压气体倒灌进进气歧管,保障气缸压缩压力符合设计要求。
设计这类气阀时,首先要匹配对应发动机的排量、标定转速与最大功率目标,确定阀盘的密封锥面角度,常规量产机型多采用45度密封锥角,部分高转速强化机型会在锥面处设计0.5-1度的干涉角,保证阀盘与阀座圈磨合后能形成连续均匀的密封带,密封带宽度通常控制在1.2-2mm区间,过宽会增大积碳卡滞的概率,过窄则会加速密封面的磨损、缩短气门的大修间隔。阀杆的直径设计需要兼顾结构强度与进气道流通阻力,直径过小会在高速往复运动中出现杆部挠曲变形,导致阀盘偏磨、密封失效;直径过大则会占用进气道的有效流通面积,降低充气系数。阀杆与阀盘的过渡区域采用大圆弧平滑过渡,一方面可以降低进气气流在此处的流动阻力,减少进气涡流的不必要损耗,另一方面可以缓解应力集中,避免发动机在高爆压工况下出现阀盘从杆部断裂的失效故障。
从安装边界来看,阀杆末端需要预留气门锁夹的安装环槽,环槽的位置精度直接决定气门的安装高度,进而影响气门间隙的调整余量;阀杆上部与气门导管采用间隙配合,配合间隙需要根据发动机的工作温度、阀杆材料的热膨胀系数精确设定,间隙过小会在热机状态下出现阀杆卡滞,导致气门关闭不严、气缸压力不足,间隙过大则会加剧阀杆与导管的磨损,同时出现机油沿阀杆间隙窜入燃烧室的烧机油问题。阀盘的外径尺寸需要匹配气缸盖进气道的喉口直径,安装时阀盘背面与气道喉口的过渡段需要保证平滑对齐,避免出现台阶扰动进气气流,影响混合气的形成质量。

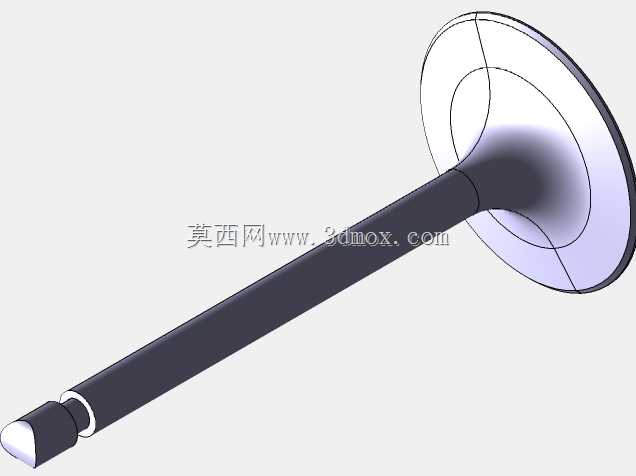

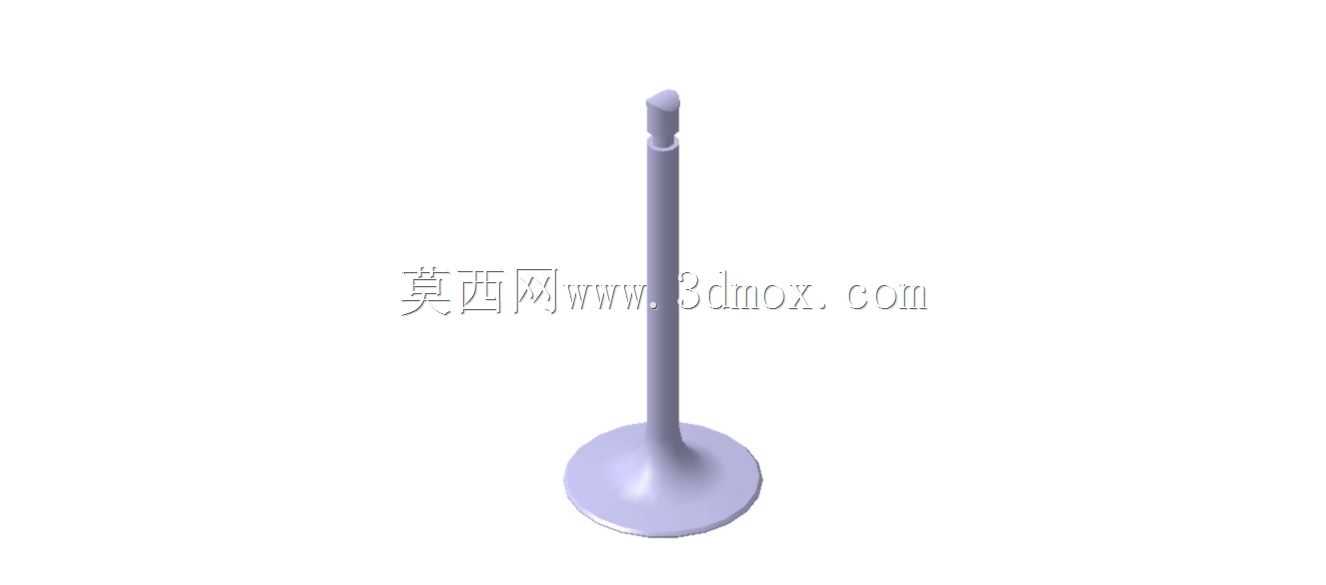

建模过程中需要重点还原几个关键结构细节:一是阀盘密封锥面的角度与表面粗糙度要求对应的几何特征,二是阀杆端部的锁夹槽结构与端部淬火处理区域的结构分界,三是阀杆与阀盘过渡段的圆弧曲率,四是阀盘头部的避碰倒角,避免气门最大升程时与活塞顶部发生运动干涉。整个零件的外形为细长杆加圆盘式头部的轴对称结构,建模时以中心轴线为基准完成旋转特征即可生成主体结构,后续补充锁夹槽、端部倒角等辅助特征,需要注意各段同轴度的几何公差设定,保证零件高速往复运动时的对中精度,避免出现偏磨、漏气等实际使用中的常见问题。在实际选型匹配时,还需要结合发动机的强化程度选择对应的材料与表面处理方式,常规自然吸气机型多采用进气阀整体4Cr9Si2马氏体耐热钢,排气阀则采用更高耐热等级的奥氏体耐热钢,但进气阀的结构设计逻辑始终围绕低流动阻力、高密封可靠性、足够的热强度与疲劳强度这几个核心目标展开,所有的尺寸设定、结构圆角、配合公差都是为了在发动机数千到上万小时的全生命周期内,稳定完成配气动作,保障进气行程的充气效率与压缩、做功行程的密封性能。
