Sonoff Mini智能WiFi中继开关结构模型

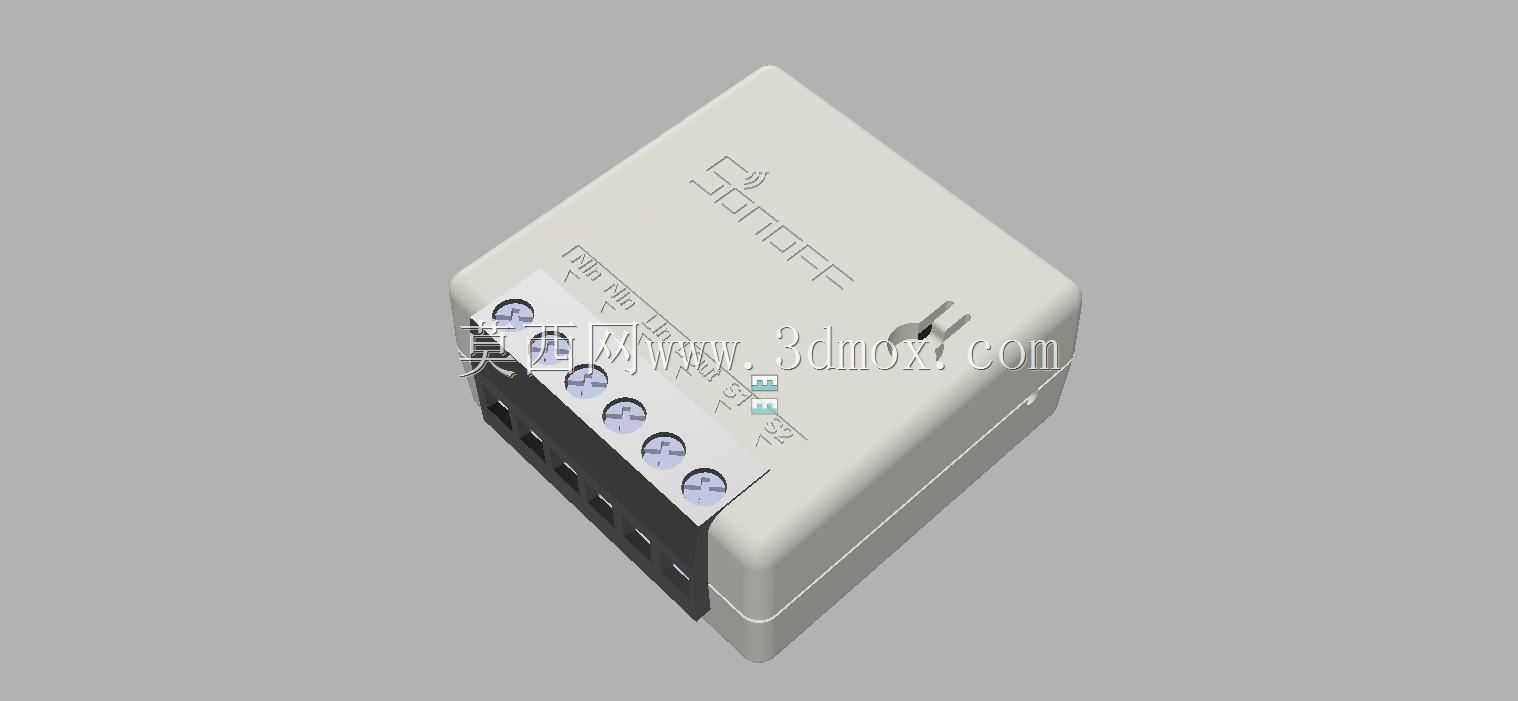

这款小型智能控制模块的三维结构，完整还原了民用及小型商用场景下智能改装的核心硬件形态，在日常的智能家居改造、小型工位电控升级、老旧设备智能化加装场景中，这类模块是无需更换原有布线、不用大幅改动原有配电结构就能实现远程通断控制的核心部件。从实际使用场景来看，这类模块多数被安装在86型暗盒内部、设备电控仓的狭小空隙里，或是集成到小型智能终端的内部腔体中，因此外形设计采用了规整的立方块形态，边角做了小圆弧过渡处理，避免安装时尖锐边角刮伤线材绝缘层，整体外轮廓尺寸控制在极小的范围内，刚好适配常规暗盒的剩余安装空间，不会因为模块体积过大导致暗盒盖板无法复位，也不会和暗盒内已有的接线端子、原有线材产生空间干涉。

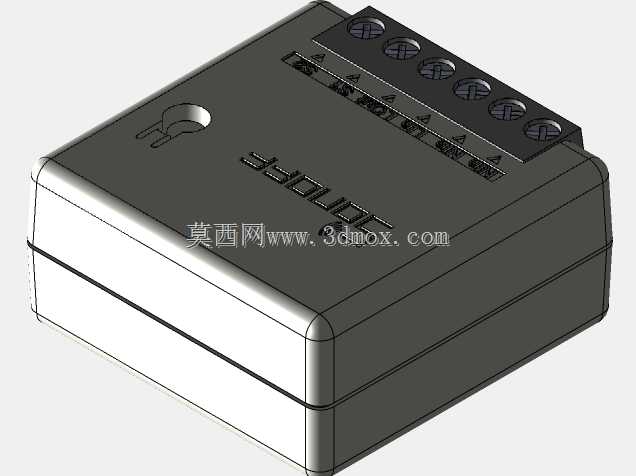

从功能结构来看，模块顶面排布的多组接线端子，分别对应火线进线、火线出线、零线进线、零线出线的标准接线逻辑，端子旁做了清晰的字符标识，建模时完整还原了端子的沉孔结构、螺丝锁紧位的形态，实际装配时电工可以直接对应标识完成接线，不需要额外查阅接线说明，降低现场施工的出错概率。模块侧面预留的配对按键结构，在模型中也做了精准的还原，按键的凸起高度刚好匹配外壳的开孔间隙，既不会因为凸起过高导致安装时被误触发，也不会因为凹陷过深导致配对操作时需要借助细长工具才能按压，符合日常运维的操作习惯。外壳的上下盖合位结构采用了卡扣加止口的设计，模型中完整呈现了止口的配合间隙、卡扣的卡位形态，实际生产中这种结构不需要额外打螺丝就能实现上下壳的紧密贴合，既可以提升装配效率，也能在后期维护时方便拆开外壳检修内部电路板，同时合位处的缝隙控制在合理范围内，能够阻挡日常环境中的灰尘进入壳体内部，避免积灰导致的电路短路风险。

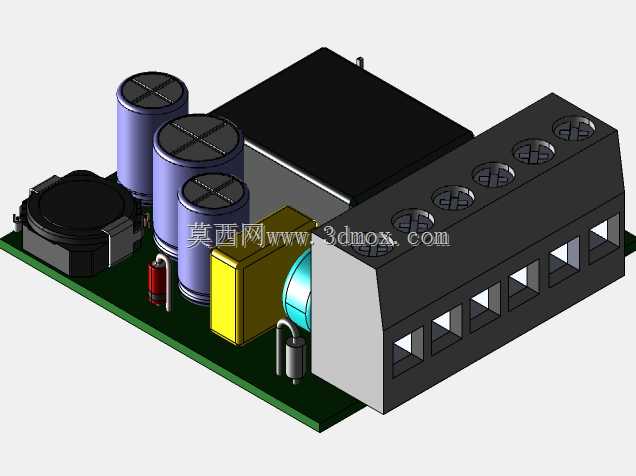

建模过程中对内部电路板的安装位做了等比例还原，电路板的固定柱位置、壳体内部的走线槽结构都和实物完全一致，结构设计人员在做配套的安装支架、适配外壳设计时，可以直接调用这个模型完成干涉检查，不需要反复测量实物尺寸。从安装边界来看，模块的接线端朝向统一设计在同一侧，接线完成后所有线材都可以顺着端子朝向整理到暗盒的底部区域，不会出现线材弯折半径过小导致的线芯断裂问题，模块底部预留的双面胶粘贴位、螺丝固定孔位，在模型中也做了对应的结构呈现，现场安装时既可以用双面胶直接粘贴在暗盒内壁完成固定，也可以通过小螺丝将模块固定在预制的安装位上，适配不同场景的安装需求。

这类智能中继模块除了基础的远程通断控制功能外，本身还具备WiFi信号中继的能力，因此建模时也还原了外壳内部预留的天线净空区域，结构设计时不会在天线区域布置金属结构件，避免屏蔽WiFi信号影响控制稳定性。在实际的设备改装场景中，很多老旧的通断设备不具备智能控制能力，只需要在原有控制回路中串入这个模块，就能实现手机远程控制、定时通断、联动触发等功能，不需要更换原有的开关面板、不需要重新布设控制线，改造成本极低，因此这类模块的应用场景覆盖了家居灯光控制、小型设备电源管理、工位用电定时管控等多个领域。模型完整还原了产品的所有外部结构细节和关键内部安装位，结构设计人员在做智能配电相关的产品设计时，可以直接参考这个模型的尺寸边界做腔体适配，电气设计人员也可以通过这个模型直观了解接线端子的排布位置，提前规划布线走向，减少实际打样时的结构干涉问题。外壳表面的字符标识在模型中也做了凹凸还原，实际生产中可以通过丝印或者激光雕刻的方式在对应位置做标识，不需要额外调整标识位置。模块整体的壁厚设计均匀，没有出现壁厚突变的结构，符合注塑生产的工艺要求，不会在注塑过程中出现缩水、翘曲等成型缺陷，适合批量生产加工。
