12V铝基陶瓷加热元件结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:335148
  • 12V铝基陶瓷加热元件结构设计
  • 12V铝基陶瓷加热元件结构设计
  • 12V铝基陶瓷加热元件结构设计

在小型恒温控制、局部加热补温的工程场景里,这类带铝基体的低压陶瓷加热元件是非常常用的功能部件,很多做小型实验装置、便携加热设备、工业设备局部保温结构的工程师,在选型和结构设计阶段都会接触到这类元件。不同于传统的电阻丝外露加热结构,这类元件把陶瓷发热芯封装在铝制基体内部,靠铝基体的高导热性把发热芯产生的热量均匀传导到整个安装面,既避免了发热芯局部过热导致的寿命衰减,也能让被加热面的温度分布更均匀,不会出现局部温度过高烫坏周边非金属结构件的问题。

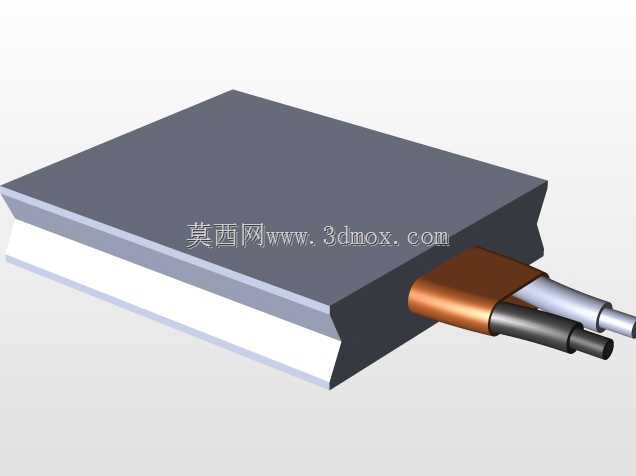

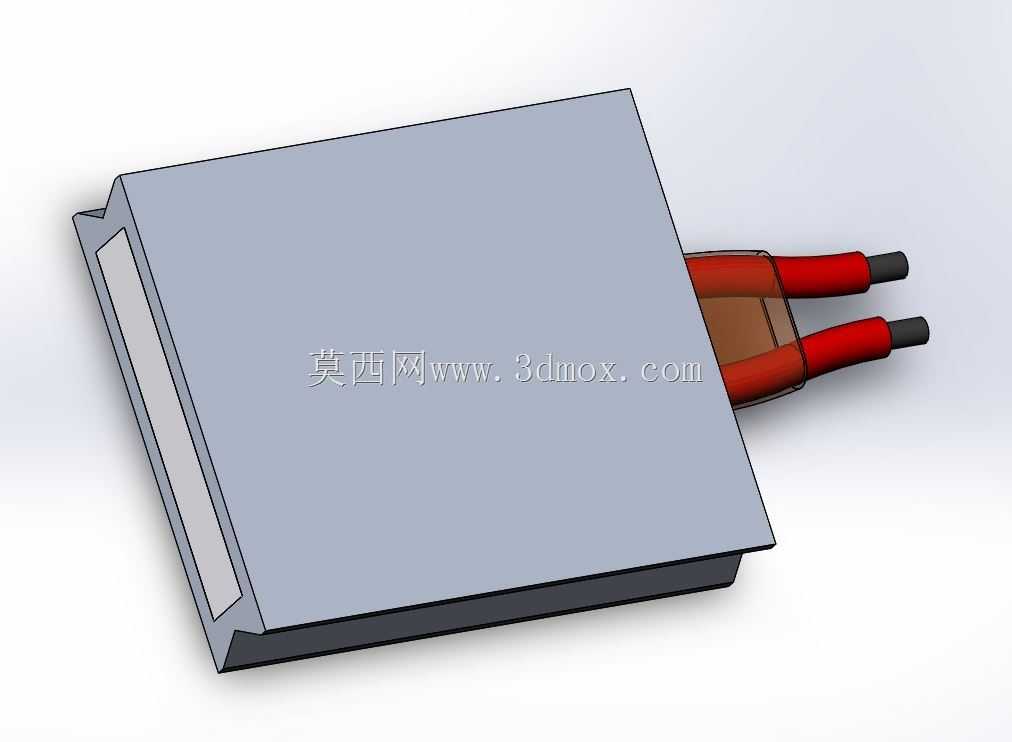

从实际安装适配的角度看,这个元件的外形尺寸控制在25x21x5mm的薄型方块规格,厚度仅5mm的设计,让它可以嵌入到非常狭窄的安装空间里,比如小型3D打印机的喷头预热段、便携恒温试剂盒的加热仓侧壁、车载小型加热杯的内胆贴合位,都不需要预留太大的安装余量,只要在安装基体上铣出对应尺寸的沉台,就能把元件完全嵌平,不会突出安装面影响其他部件的装配。出线端采用双红绝缘导线引出,导线的出线位置做了局部的应力释放结构,在装配拉扯导线的时候,应力不会直接传递到内部发热芯和导线的焊接点上,避免长期使用后出现焊点脱落、引线断裂的故障,这一点在有振动的移动设备上尤其重要,比如车载、便携类的加热装置,日常使用中难免有晃动、磕碰,引线位置的结构强度直接决定了元件的使用寿命。

设计这类加热元件的三维结构时,首先要处理的是铝基体和陶瓷发热芯的配合公差,因为陶瓷件的烧结收缩率有一定的离散性,铝基体的内槽尺寸不能做的过紧,否则装配时容易压裂陶瓷芯,也不能过松导致陶瓷芯和铝槽内壁存在空气间隙,空气的导热系数极低,会大幅增加热阻,让发热芯产生的热量没法及时传导出去,轻则加热效率下降,重则陶瓷芯内部温度过高烧毁。通常在建模时会预留0.02-0.05mm的涂胶间隙,装配时填充高导热硅胶,既可以固定陶瓷芯,又能填充微观间隙降低接触热阻,同时还能起到一定的缓冲作用,抵消铝和陶瓷两种材料热膨胀系数差异带来的应力,避免设备反复冷热循环后出现陶瓷芯碎裂的问题。

从功能特性上来说,12V的低压供电设计让它的使用场景非常灵活,既可以用常见的直流开关电源供电,适配工业设备的控制回路,也可以直接用车载电源、锂电池组供电,满足户外、移动场景下的加热需求,不需要高压供电回路,在做绝缘安全设计的时候也更容易处理,适合用在有人体接触可能的民用、便携设备上。铝基体的侧面做了微小的倒角处理,一方面是避免装配时锐边割伤操作人员的手、刮破其他部件的绝缘层,另一方面在嵌入安装沉台的时候,倒角可以起到导向作用,降低装配对位的难度,哪怕沉台的加工尺寸有微小的偏差,也能顺着倒角顺利滑入安装位,不会出现卡滞、顶坏元件边缘的问题。

在实际设备选型应用时,还要结合安装面的贴合要求考虑固定方式,这个尺寸的加热元件,通常可以用耐高温压片压住铝基体的边缘,或者直接用耐高温导热胶粘贴在被加热面上,不需要在铝基体上额外加工螺纹孔,避免钻孔时破坏内部的陶瓷发热芯,建模的时候也不需要额外添加安装孔特征,保持铝基体的完整性反而更有利于热量的均匀传导。出线端的导线长度可以根据实际设备的内部走线需求调整,三维建模时可以把导线做成可配置的长度参数,方便不同项目的结构适配,不需要每次重新绘制元件主体,只要修改导线长度参数就能快速生成对应项目需要的模型版本,提升结构设计的效率。

很多刚接触加热结构设计的工程师容易忽略加热元件的边界尺寸对周边部件的影响,这个5mm厚度的元件,在做整机布局的时候,除了预留元件本身的厚度空间,还要在导线出线的位置预留至少10mm的导线弯曲半径空间,不能把导线折成死弯,否则会导致导线内部的铜丝断裂,出现接触不良的故障。同时铝基体的周边不要直接贴合不耐温的塑料件,哪怕是工作温度不高的场景,也要预留1-2mm的空气间隙或者加一层隔热云母片,避免长期使用后热量累积烫坏塑料结构,导致设备故障。
