超小型摩托车62毫米直径减速轮盘结构

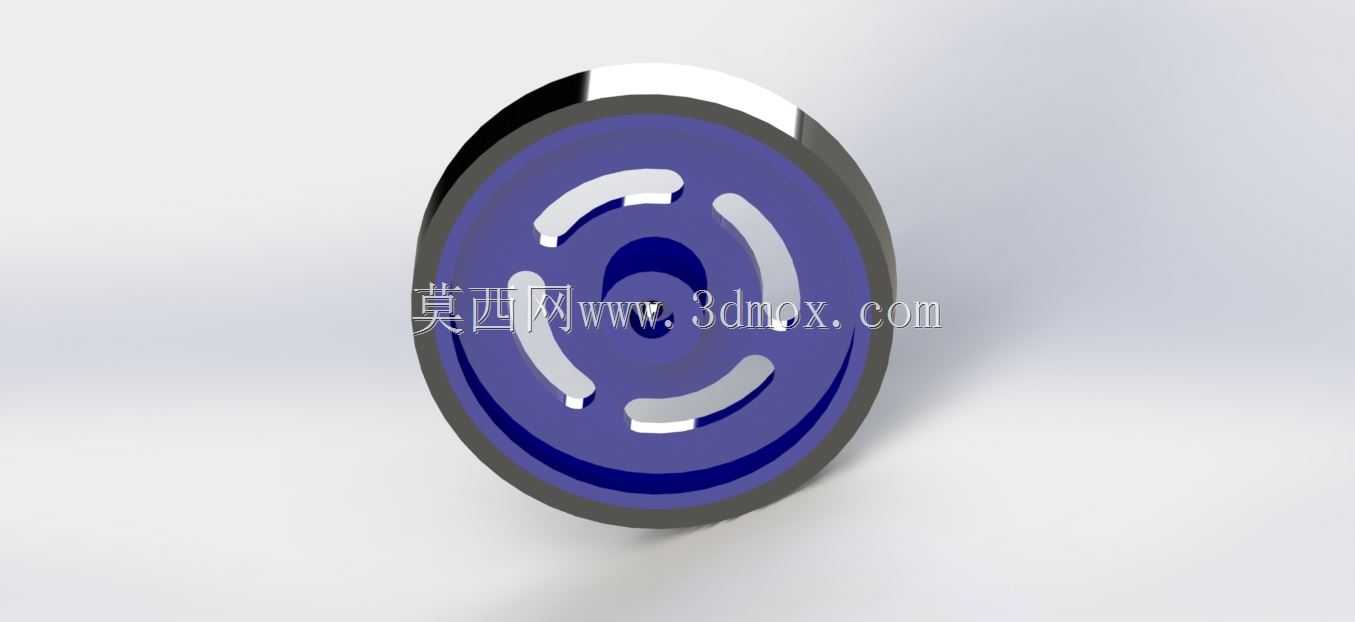

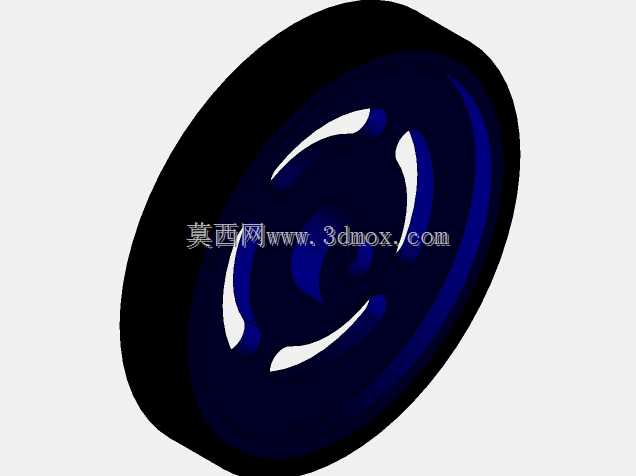

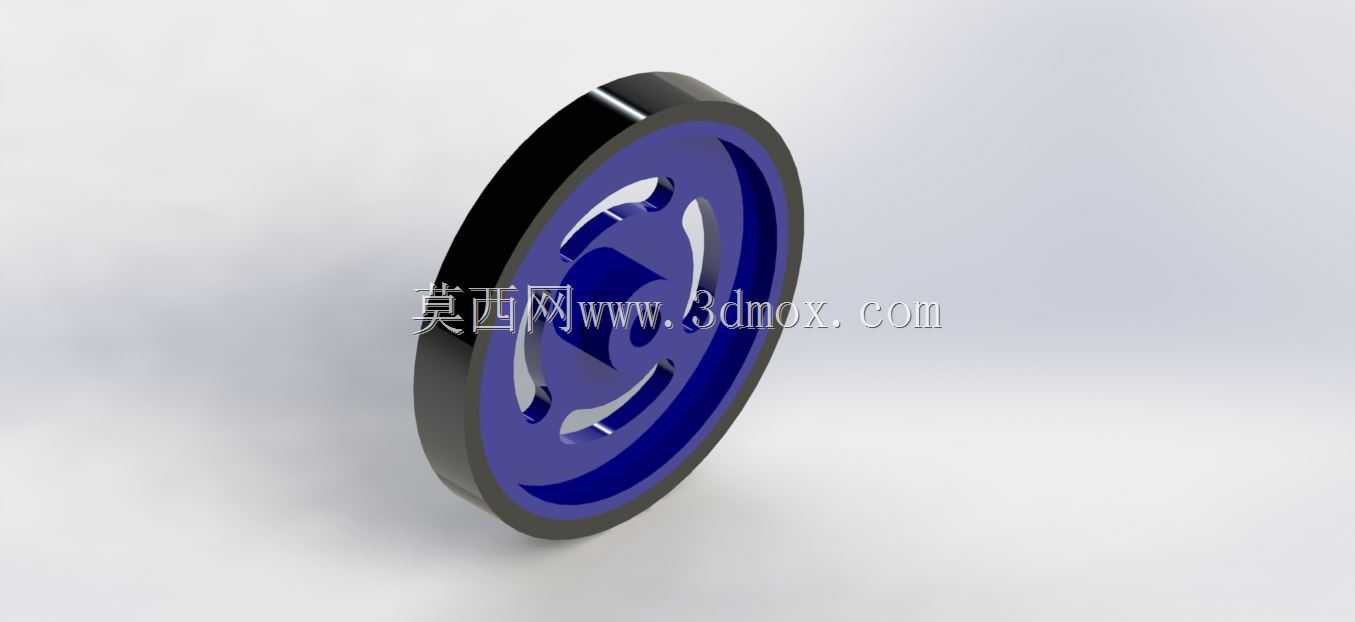

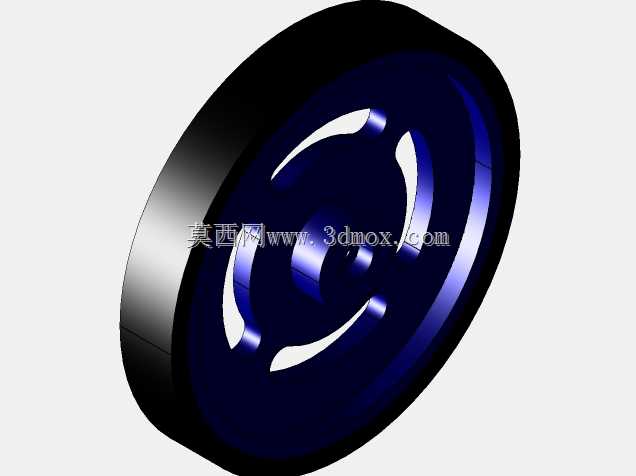

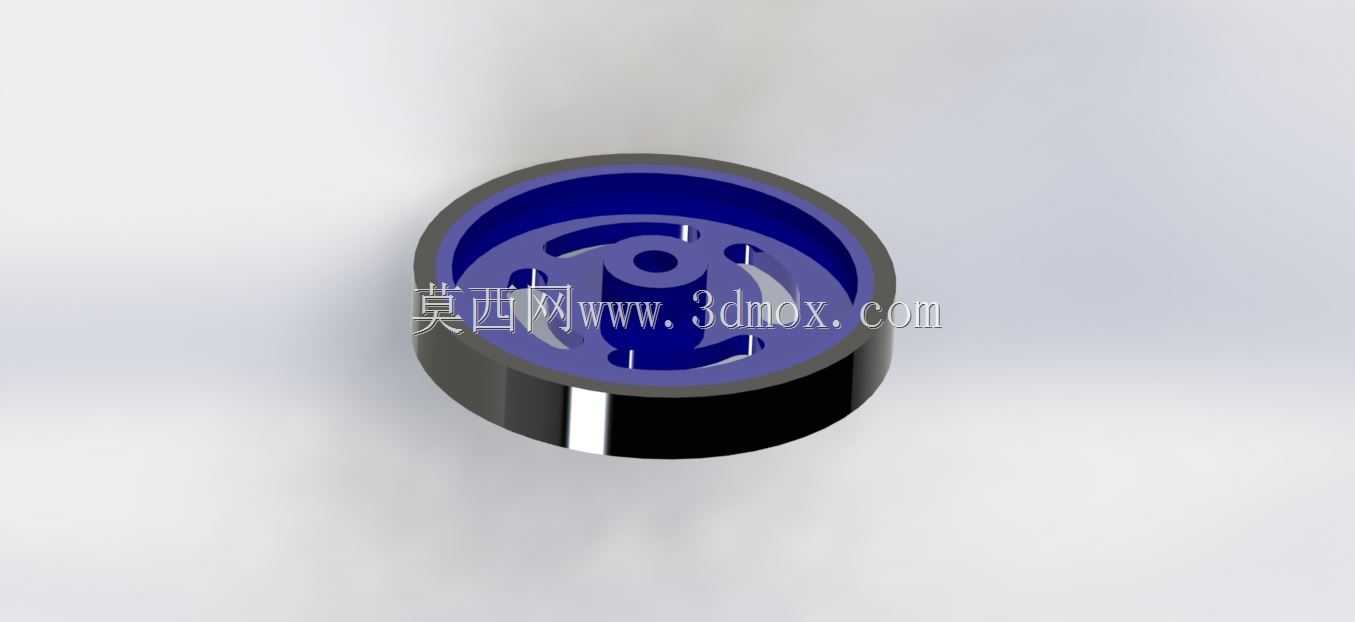

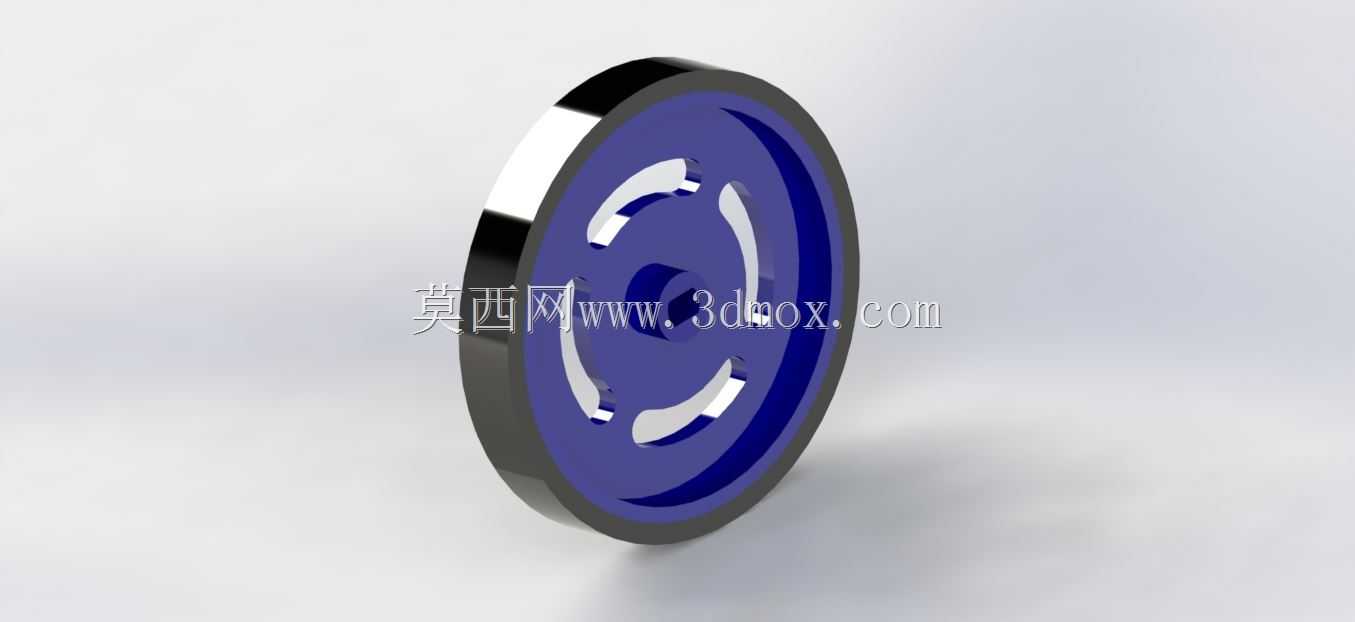

日常做小型代步摩托、迷你两轮代步设备的传动系统适配时，经常会遇到安装空间极度受限的场景，尤其是轮边减速的布局，既要保证减速比满足低速扭矩输出需求，又不能挤占轮胎、刹车组件的安装位置，这类小尺寸轮边减速件的结构设计，往往需要在有限的环形空间里排布所有传动与限位结构。这个轮盘的外径控制在62毫米，整体轴向厚度9毫米，刚好适配小尺寸迷你摩托的轮辋内侧安装位，不会和刹车鼓、轮辐固定结构产生干涉，安装时可以直接嵌入轮辋的预留环形槽内，外圈的硬质耐磨层直接和轮辋内壁贴合，不需要额外设计复杂的压装固定结构，靠过盈配合加周向定位销就能完成固定，装配工序非常简洁，适合小批量代步车型的生产线快速组装。

从功能层面看，这个轮盘承担两级减速的末端承载作用，内侧的异形型腔是用来容纳减速行星齿组的，型腔内部预留的三个柱状定位凸台，是行星齿轮的销轴安装位，凸台的高度和轮盘本体的轴向厚度齐平，装配后销轴两端可以分别和轮盘、外侧端盖的定位孔配合，不需要额外设计销轴的防窜结构，靠两端的定位孔约束就能保证行星齿轮运转时的同轴度，避免高速运转时销轴出现偏磨。型腔内壁的环形台阶是内齿圈的配合面，内齿圈压装到台阶位置后，靠台阶的轴向限位保证齿圈和行星齿轮的啮合宽度一致，不会出现齿面偏载的问题，能有效降低传动过程中的噪音和齿面磨损速率。

设计这类小尺寸轮盘的时候，最先要确认的是安装边界的硬尺寸，首先是轮辋的内径公差，必须保证轮盘外圈和轮辋的过盈量控制在0.02到0.05毫米之间，过盈量太小会出现运转时轮盘和轮辋打滑，过盈量太大则会导致压装时轮盘外圈变形，挤压内部型腔导致行星齿的安装位偏移。其次是内部型腔的壁厚，因为整体外径只有62毫米，除去外圈的耐磨层厚度，内部型腔的径向空间非常有限，设计时要在保证行星齿、内齿圈有足够啮合强度的前提下，尽可能压缩非功能区域的壁厚，同时要在型腔的非受力区域做局部的减重凹槽，既可以降低零件整体重量，也能减少注塑或者粉末冶金成型时的材料收缩变形，保证各个定位面的尺寸精度。

实际应用场景里，这类小尺寸减速轮盘主要用在排量50cc以下的超小型迷你摩托、电动滑板车的轮边减速结构上，相比传统的轴传动减速结构，轮边集成的减速轮盘可以把减速组件直接布置在轮辋内部，不需要额外设计传动轴的过桥支撑结构，能大幅简化整车的传动布局，降低整车的整备重量。日常维护时也不需要拆解整个传动箱，只需要拆下轮辋外侧的端盖，就能直接检查内部行星齿轮的磨损情况，更换磨损件的操作门槛很低，适合民用代步车型的售后维护需求。

结构细节上，轮盘外圈采用了双色结构，外层是高耐磨的硬质材质，直接和轮辋配合承受径向载荷，内层是韧性更好的基材，用来成型内部的型腔和定位凸台，两种材质结合面做了环形的卡槽结构，避免长期承受扭矩时内外层出现脱层打滑。型腔底部预留的三个小通孔是装配时的排气孔，压装内齿圈和行星销轴的时候，型腔内的空气可以通过这些小孔排出，不会因为内部憋气导致零件装配不到位，同时日常运转时也可以通过这些小孔排出少量渗入的雨水和灰尘，避免型腔内积存杂质加剧齿轮磨损。

做这类零件的三维建模时，要特别注意各个配合面的公差带设置，定位凸台的同轴度公差要控制在0.01毫米以内，内齿圈配合台阶的端面跳动公差不能超过0.02毫米，否则装配后会出现行星齿轮运转卡滞、传动阻力过大的问题。另外轮盘的端面要做0.2毫米的倒角处理，避免压装时锋利的边缘刮伤轮辋的配合面，也能减少装配时的对位难度，工人在生产线组装时不需要刻意对准角度，靠倒角的导向就能顺利把轮盘压入轮辋的安装位。
