花键轴端带定位法兰传动构件

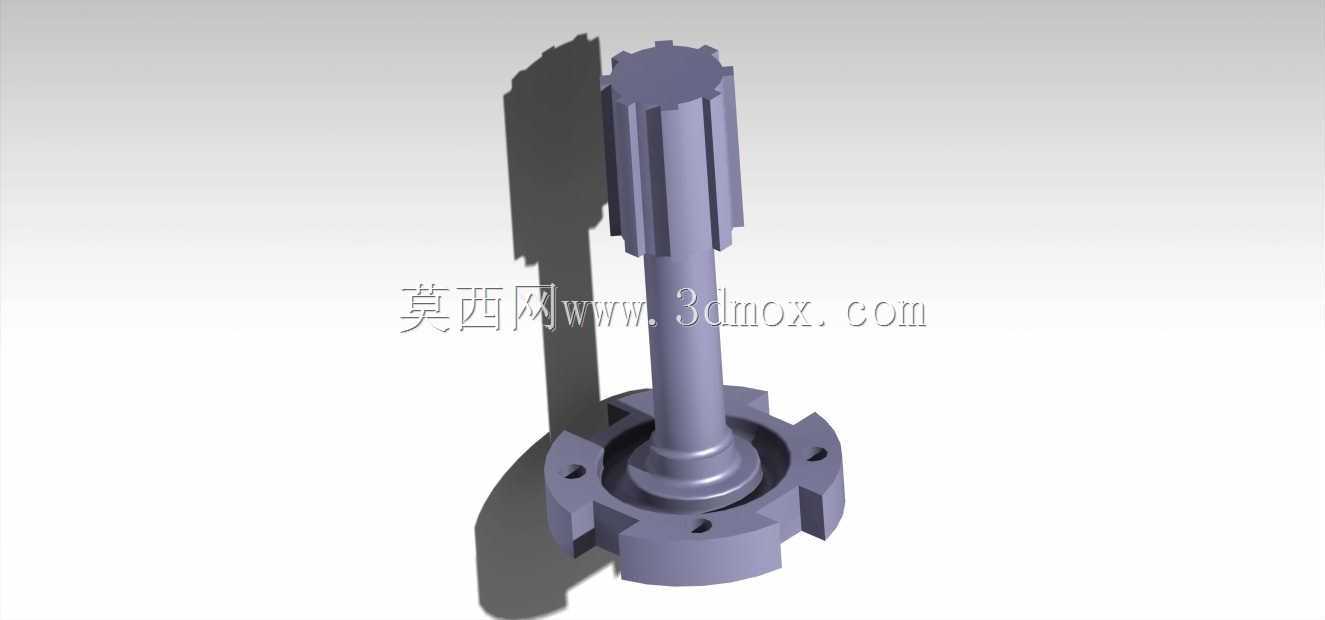

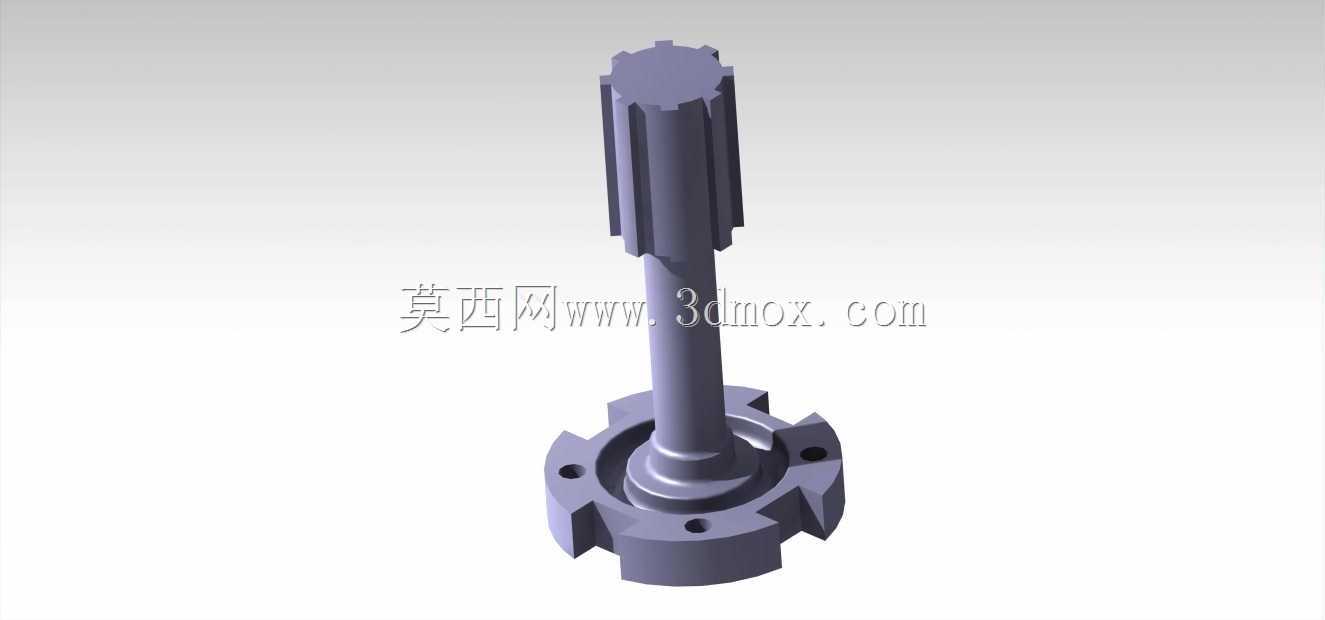

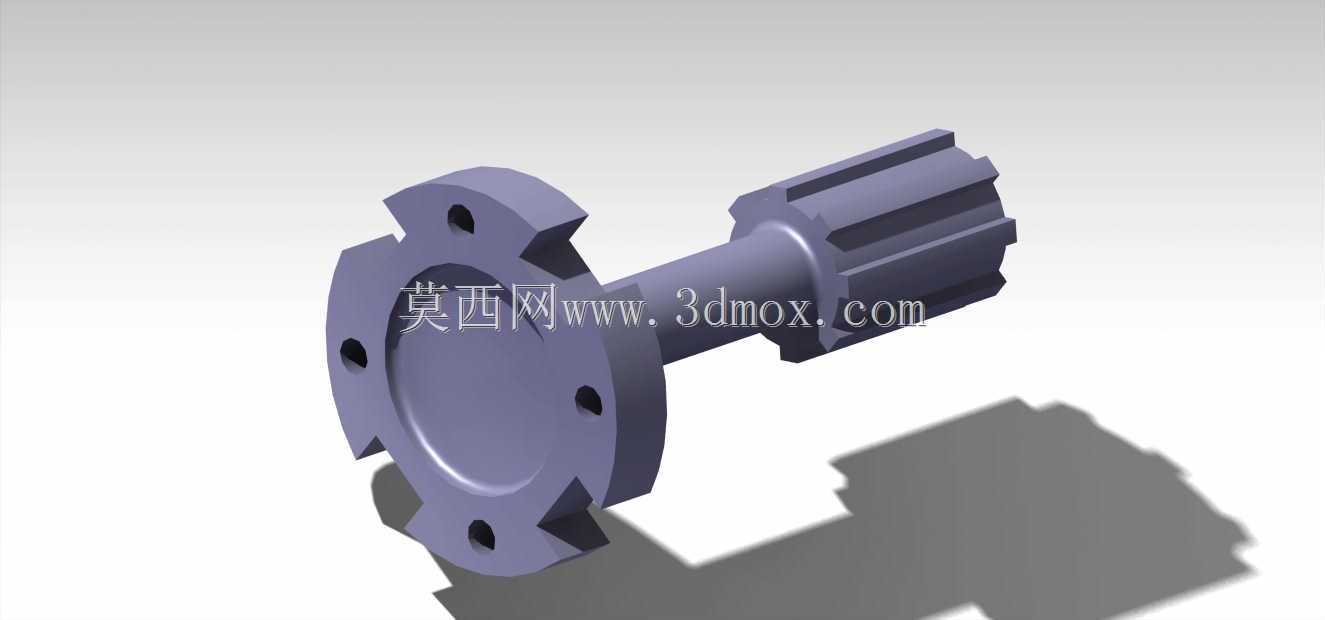

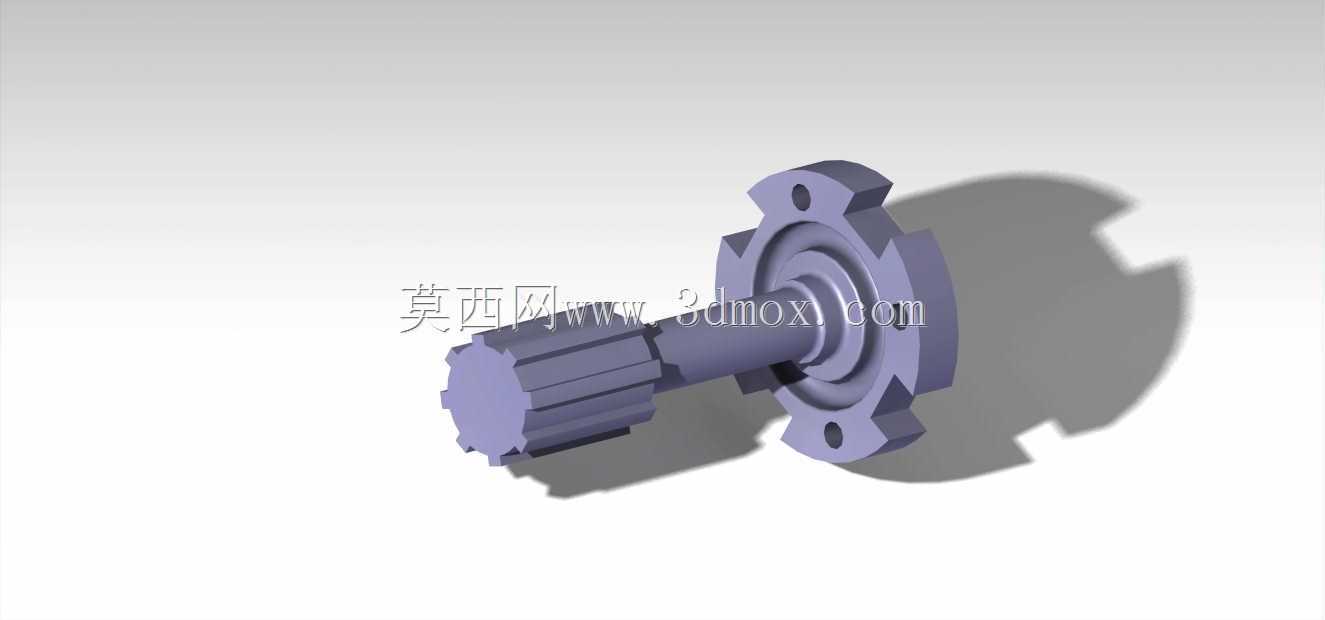

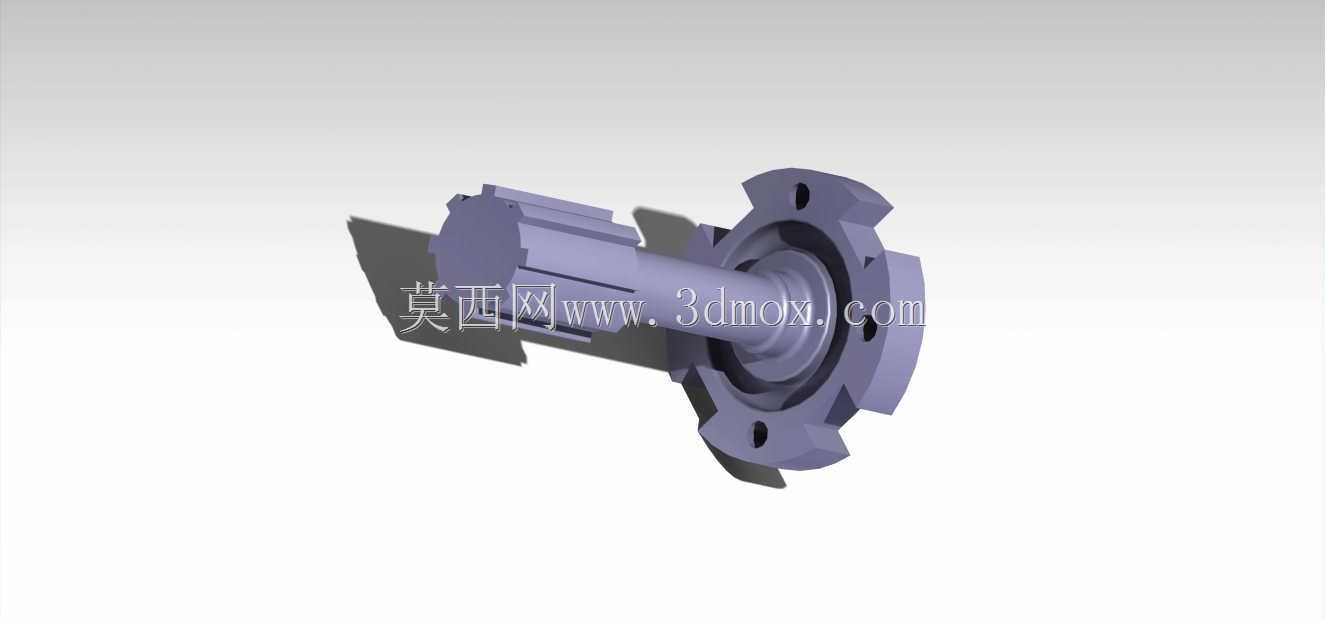

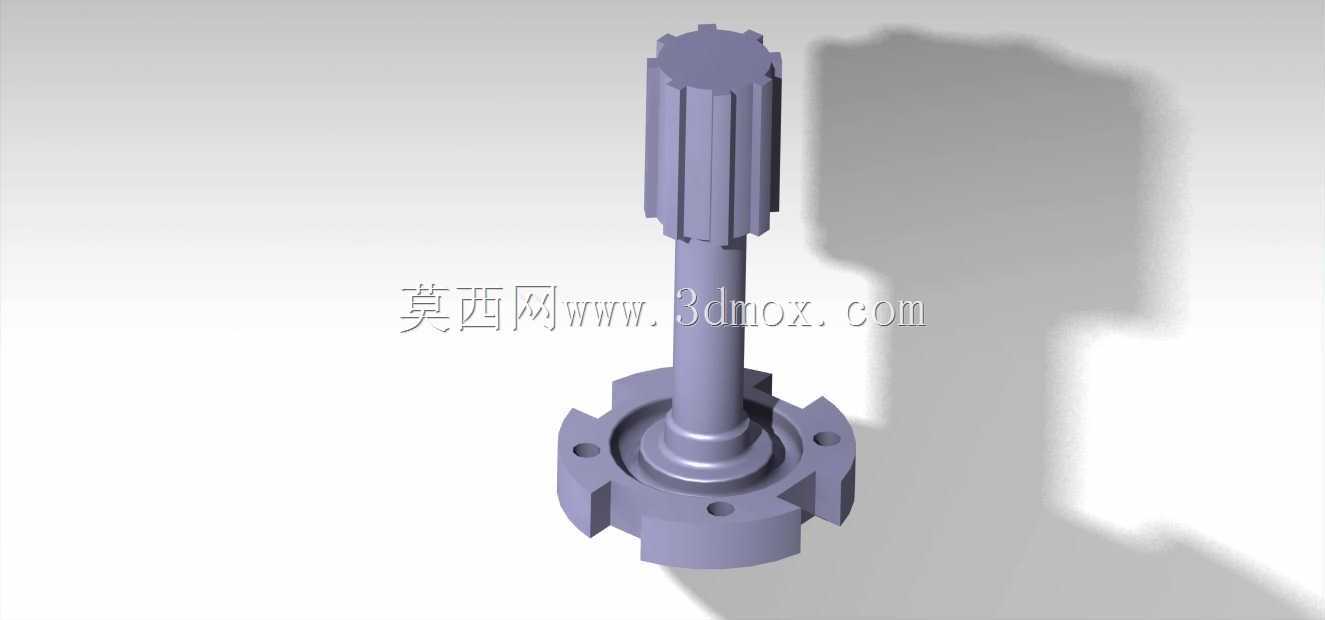

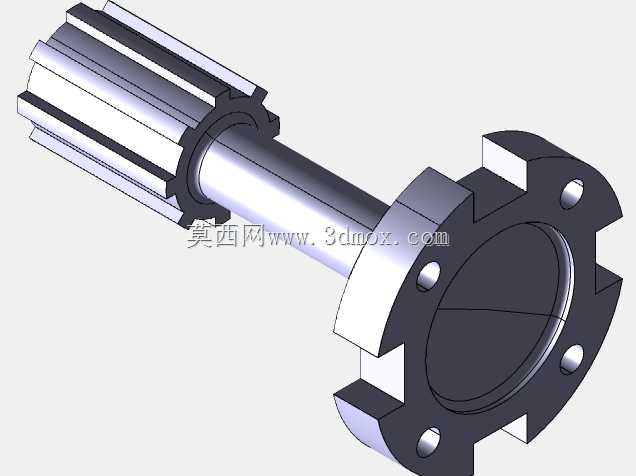

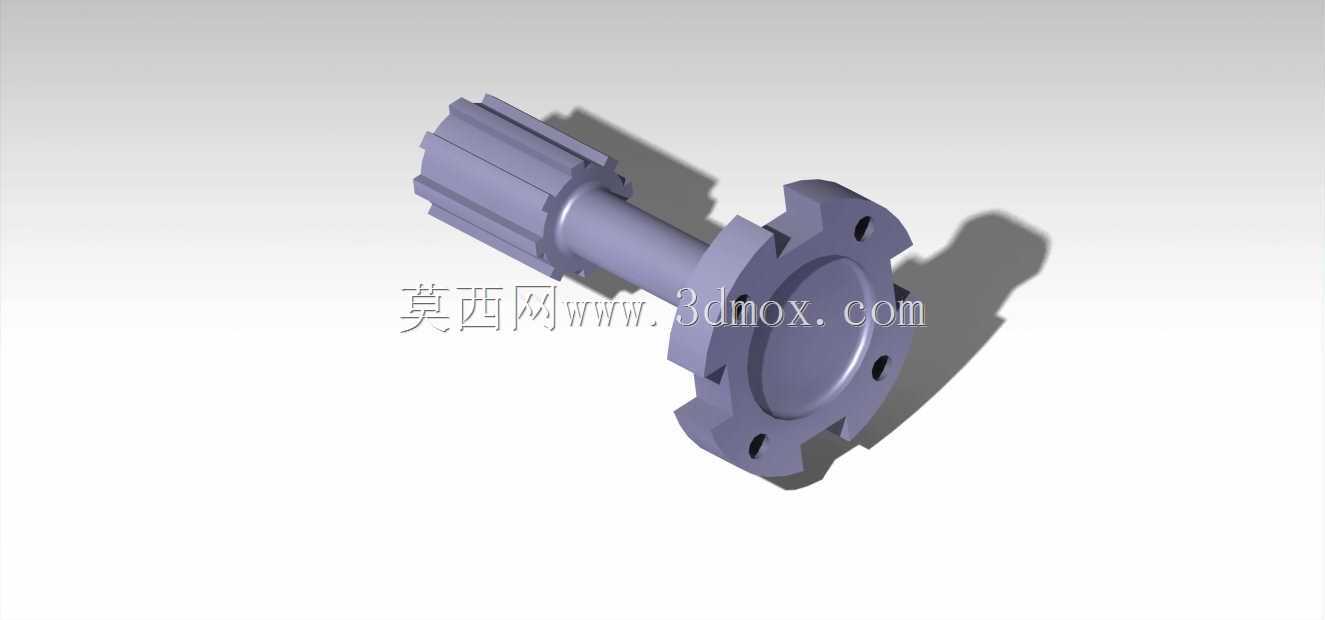

　　这类带花键轴与定位法兰的传动构件，常应用在中小功率的动力传递工位，比如小型变速机构的输出端、工装夹具的旋转驱动轴段，或是自动化设备里的分度传动连接部位。实际使用中，上端的花键段主要承担扭矩传递的作用，相比普通平键连接，花键的多齿啮合特性让它能承受更大的交变载荷，同时在轴向往复滑移的工况下也能保持稳定的传动精度，不少需要轴向换挡、或是轴上零件需要小范围位移调整的传动场景里，这类结构的适配性远高于单键连接结构。下端的法兰盘结构，核心作用是实现轴向定位与周向安装固定，法兰上均匀分布的安装孔可以通过紧固件和相邻的传动毂、支架或是机座端面锁紧，避免轴系在运转过程中出现轴向窜动，法兰边缘的凸爪结构还能承担止转、或是和相邻部件形成卡位配合的作用，

　　在一些需要间歇传动、或是到位锁止的工位上，这类凸爪可以直接和棘轮、卡位槽配合，不需要额外加装止转零件，能有效压缩装配空间。从设计思路来看，整个构件采用一体化结构设计，花键轴段和法兰基体为同坯加工成型，避免了分体装配带来的同轴度误差，也消除了连接部位的应力集中风险，适合在中高转速的连续运转工况下使用。花键的齿形采用渐开线齿形，齿根过渡圆角做了圆弧处理，能有效降低齿根处的应力集中，在频繁正反转的工况下不容易出现齿根断裂的问题。轴段和法兰连接的位置做了渐变过渡的锥面结构，而不是直接直角衔接，这个细节设计是为了分散轴肩位置的弯曲应力，当轴段承受径向偏载的时候，过渡锥面能把集中在轴肩的应力逐步分散到法兰基体上，大幅提升构件的抗疲劳寿命。

　　安装边界上，法兰盘的外径决定了构件的径向安装空间需求，安装时需要保证法兰贴合面的平面度公差，避免锁紧后出现轴段偏斜，导致花键啮合出现偏载，加速齿面磨损。法兰上的安装孔采用通孔设计，孔位的分度公差控制在合理范围内，保证和配对法兰的孔位完全对中，避免装配时出现强行锁紧导致的内应力。花键轴段的外径和有效啮合长度，需要和配对的花键毂参数完全匹配，装配时要保证花键的配合间隙在设计范围内，间隙过大会导致传动冲击，间隙过小则会出现装配卡滞，高温运转时还容易出现热胀咬死的问题。实际工况中，这类构件的表面通常会做调质处理，提升整体的综合力学性能，花键齿面还会做高频淬火，提升齿面的耐磨性，延长构件的使用寿命。在设备维护过程中，

　　这类构件的检查重点主要是花键齿面的磨损量、法兰安装孔的变形情况，以及轴段的径向跳动公差，当齿面磨损量超过设计阈值时，会导致传动间隙变大，设备运转出现异响和定位精度下降，这时候就需要及时更换构件，避免故障扩大影响整个传动链的正常运行。不少小型传动设备的设计中，这类集成了花键传动与法兰定位的构件，能减少传动链上的零件数量，降低装配复杂度，同时提升整个传动结构的刚性，在空间受限的传动工位上，这类一体化结构的优势尤为明显，不需要额外设计轴套、定位环等附属零件，就能同时完成扭矩传递、轴向定位、周向止转多个功能，是紧凑式传动结构设计中很常用的一类构件形式。
