杯状件注塑成型手模工装结构

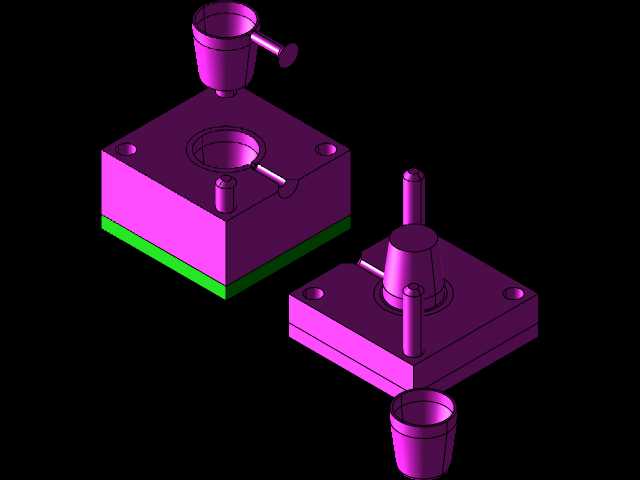

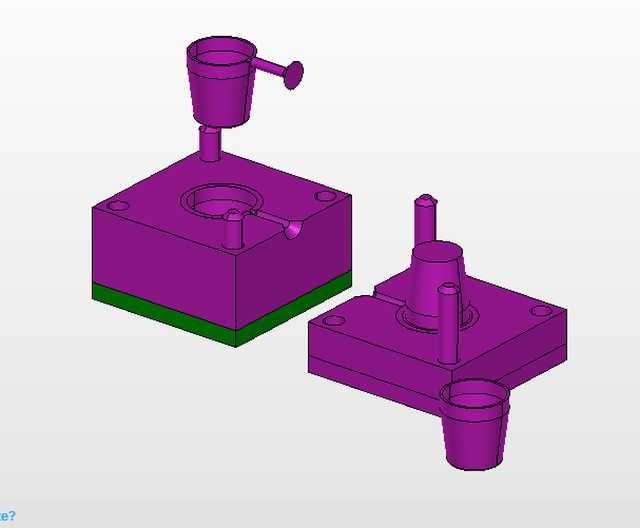

这套手模结构主要面向小批量杯状塑胶件的试制打样场景，区别于量产钢模的复杂结构，整体采用简化的分体式模架设计，能快速完成样件浇注成型，适配研发阶段的结构验证、外观确认需求，不需要复杂的模流分析配套与高精度加工设备，普通车间的常规铣削设备就能完成整套模坯的加工，大幅缩短样件制作周期。从结构布局来看，整套模分为上下两个模腔分体，模架基体采用方形块状结构，底部预留了统一厚度的封胶边，合模时依靠四个角位的定位柱完成对位，不需要额外加装精密导柱导套，适配手工作业的合模操作场景，定位柱的凸台高度控制在15mm以内，既能保证合模时的导向行程，又不会因为柱身过长导致磕碰变形。模腔部分直接在模架基体上铣出成型腔，对应杯状件的外壁轮廓，型腔深度匹配杯体的总高度，腔壁预留了均匀的脱模斜度，避免开模时拉伤样件外壁。浇注组件采用侧置式浇口设计，浇口套直接嵌入模架的安装位，配套的手柄式压料结构能在浇注完成后手动施压，保证熔融料充分填充型腔角落，减少缺料、气泡等试制常见缺陷，压料杆的行程刚好覆盖浇口套的内部深度，施压时不会触碰到模腔内壁，避免压伤成型面。上下模的分型面设置在杯体的口部端面位置，分型面做了平面磨加工保证贴合度，合模后不会出现飞边溢出的问题，模架的侧边预留了撬模槽，开模时可以用撬棍直接插入槽位分离上下模，不需要配套专业的开模设备，完全适配手工操作的试制场景。从安装边界来看，整套模的外形尺寸控制在200mm*180mm*150mm以内，不需要额外安装在注塑机上，直接放置在工作台面就能完成浇注作业，模架底部做了防滑平面处理，施压过程中不会出现滑移错位。设计时特意简化了冷却水路结构，依靠模架自身的金属材质自然散热，因为试制件的批量小，不需要快速循环冷却，自然冷却的时间完全能满足手工作业的节奏，也省去了水路加工、密封件装配的工序，进一步降低手模的制作成本。成型后的杯状件可以直接从型腔中顶出，因为预留了足够的脱模斜度，不需要配套复杂的顶针板结构，手动就能取出样件，对于带侧凹的杯柄位置，采用了分体式镶件结构，开模前先取出侧镶件，再取出样件，避免侧凹位置卡滞，镶件的定位采用台阶式卡位，安装时直接嵌入模架的对应槽位，不需要螺丝紧固，拆装十分便捷。这套结构的设计思路完全围绕手工作业的试制场景展开，摒弃了量产模具的复杂自动化结构，所有操作环节都适配人工操作的动作范围，压料手柄的长度经过人体工学适配，手动施压时不需要太大的握力就能完成料流压实，手柄端部做了圆弧过渡，长时间操作也不会硌手。模架的边角都做了倒角处理，搬运、操作过程中不会划伤操作人员，所有棱边都去除了毛刺，符合手工操作工装的安全要求。在实际应用中，这类手模常被用于塑胶产品研发初期的样件制作，比如小型包装杯、工艺摆件杯、实验用容器类零件的打样，能在正式开量产模之前快速拿到实物样件，验证结构装配关系、外观尺寸匹配度，避免直接开钢模带来的设计变更成本。相比3D打印的样件，这类手模浇注出的样件材质和量产件完全一致，能更准确地验证材料的收缩率、强度特性，测试结果更贴近量产状态。结构设计时还考虑了不同规格杯件的适配性，模腔部分可以根据需求更换镶件，同一个模架基体就能适配3-5种相近尺寸的杯状件试制，只需要更换对应的型腔镶件和浇口套，不需要重新制作整套模架，进一步提升了工装的复用率，降低多品类样件的试制成本。
