立式罐式精密钻削加工定位夹具结构

项目分类:3D模型 发布时间:2021-10-25 ID:336266

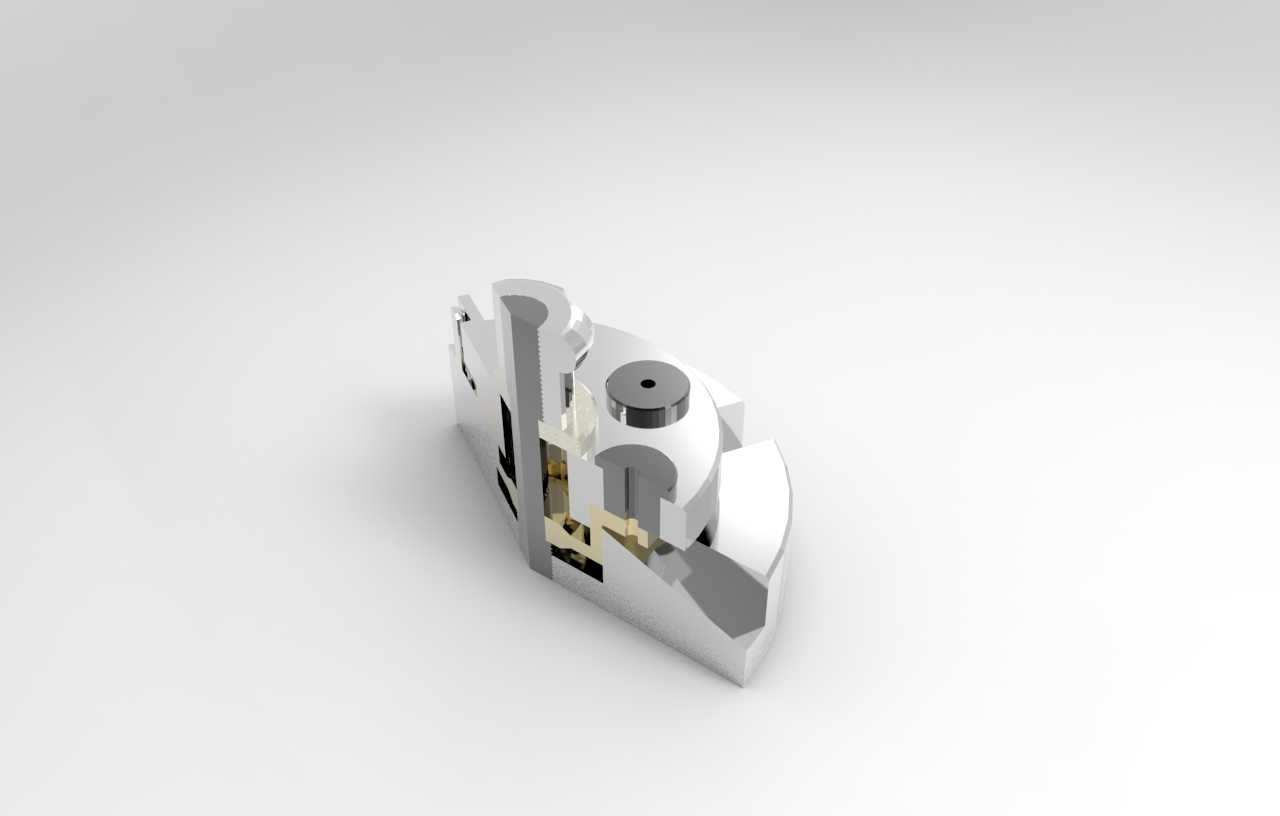

  • 立式罐式精密钻削加工定位夹具结构

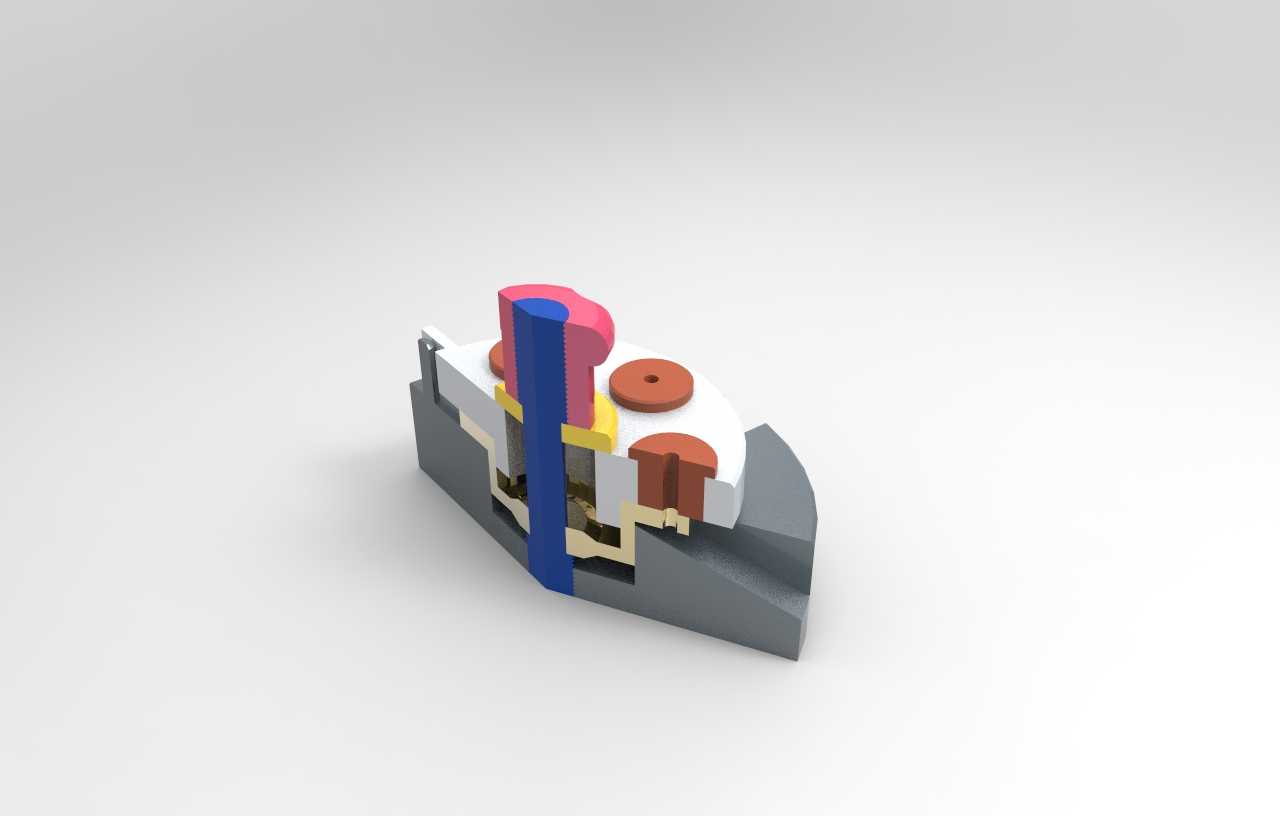

  • 立式罐式精密钻削加工定位夹具结构

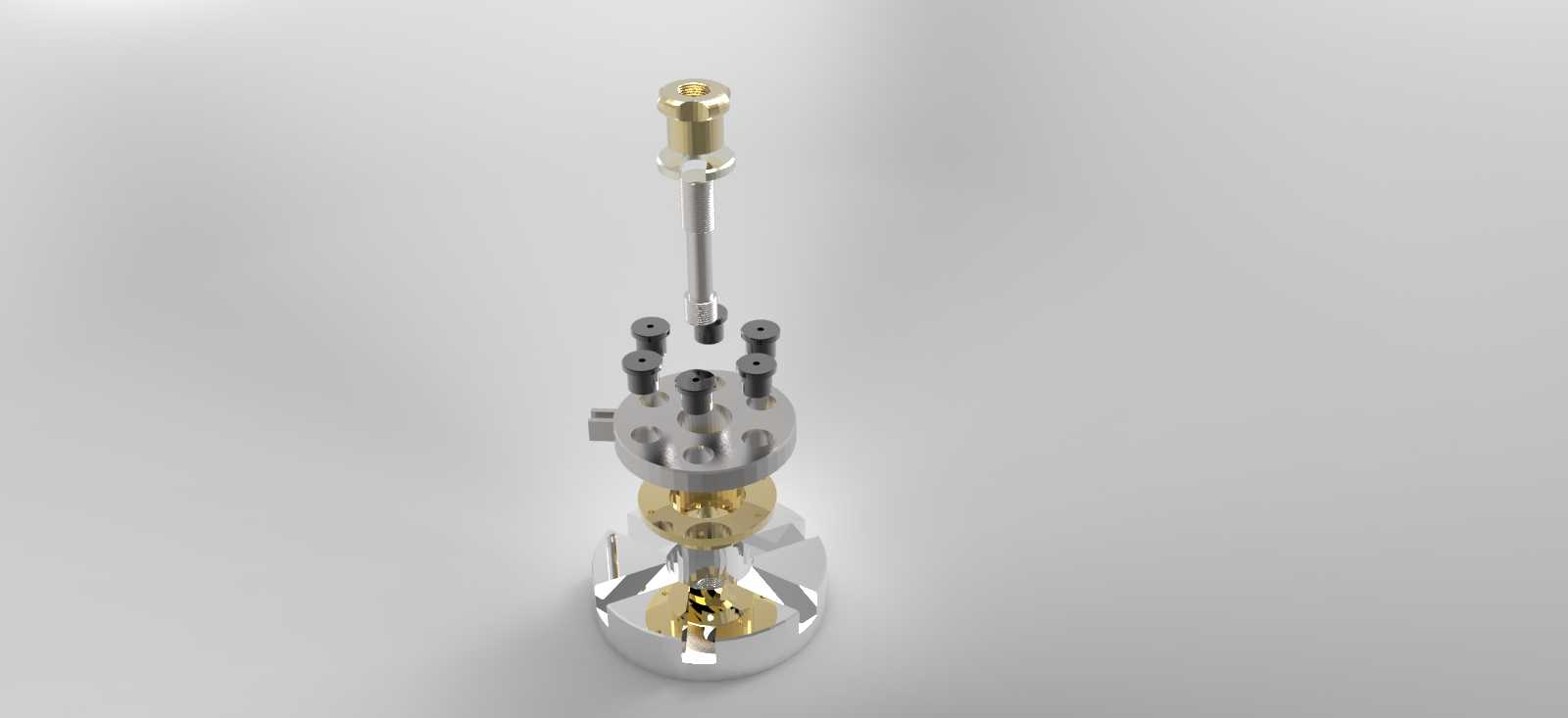

  • 立式罐式精密钻削加工定位夹具结构

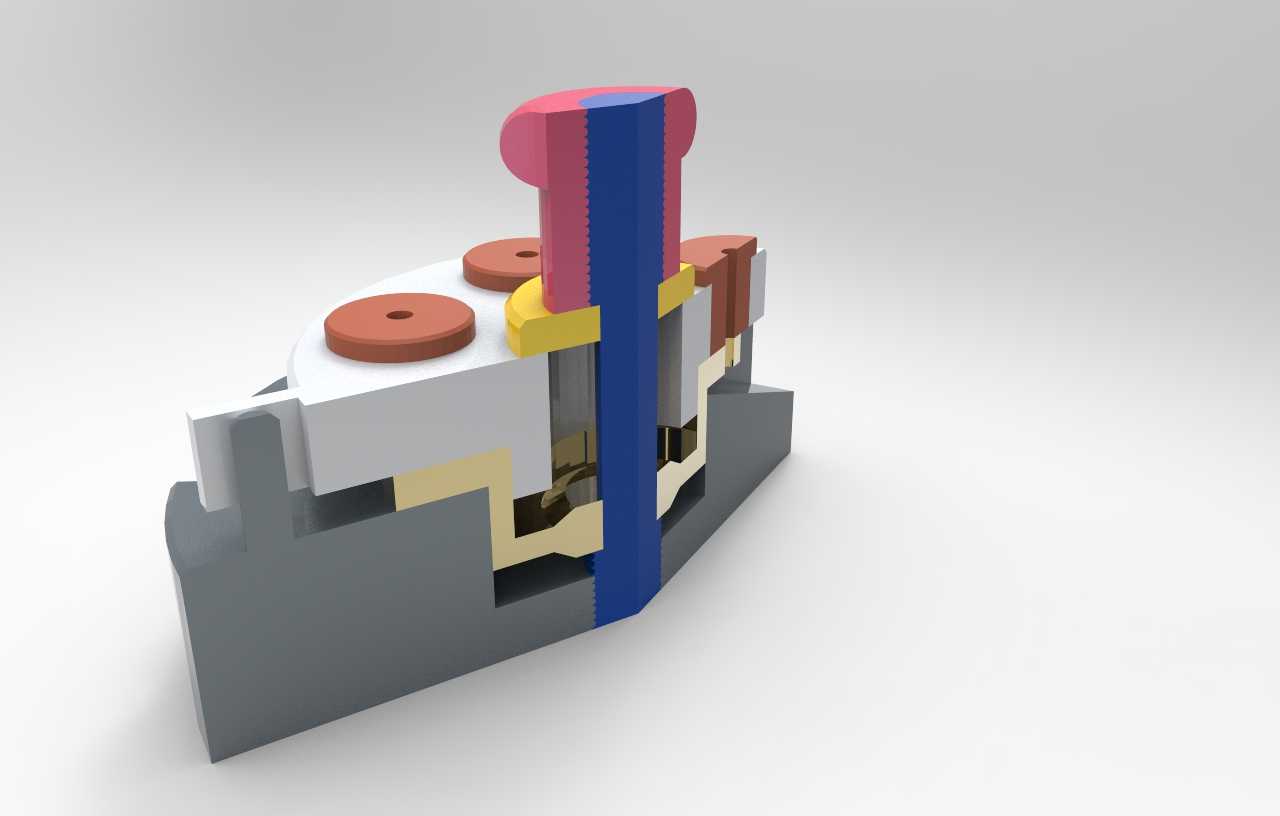

  • 立式罐式精密钻削加工定位夹具结构

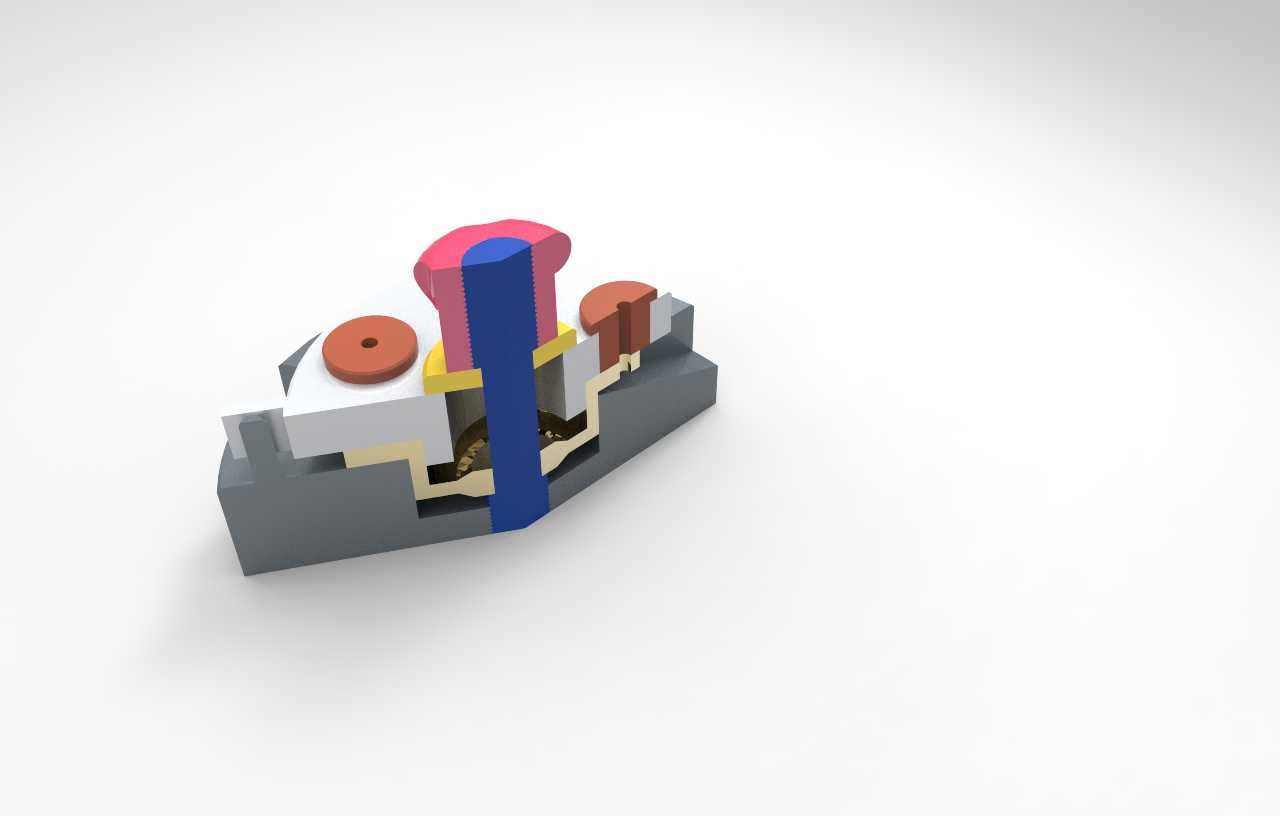

  • 立式罐式精密钻削加工定位夹具结构

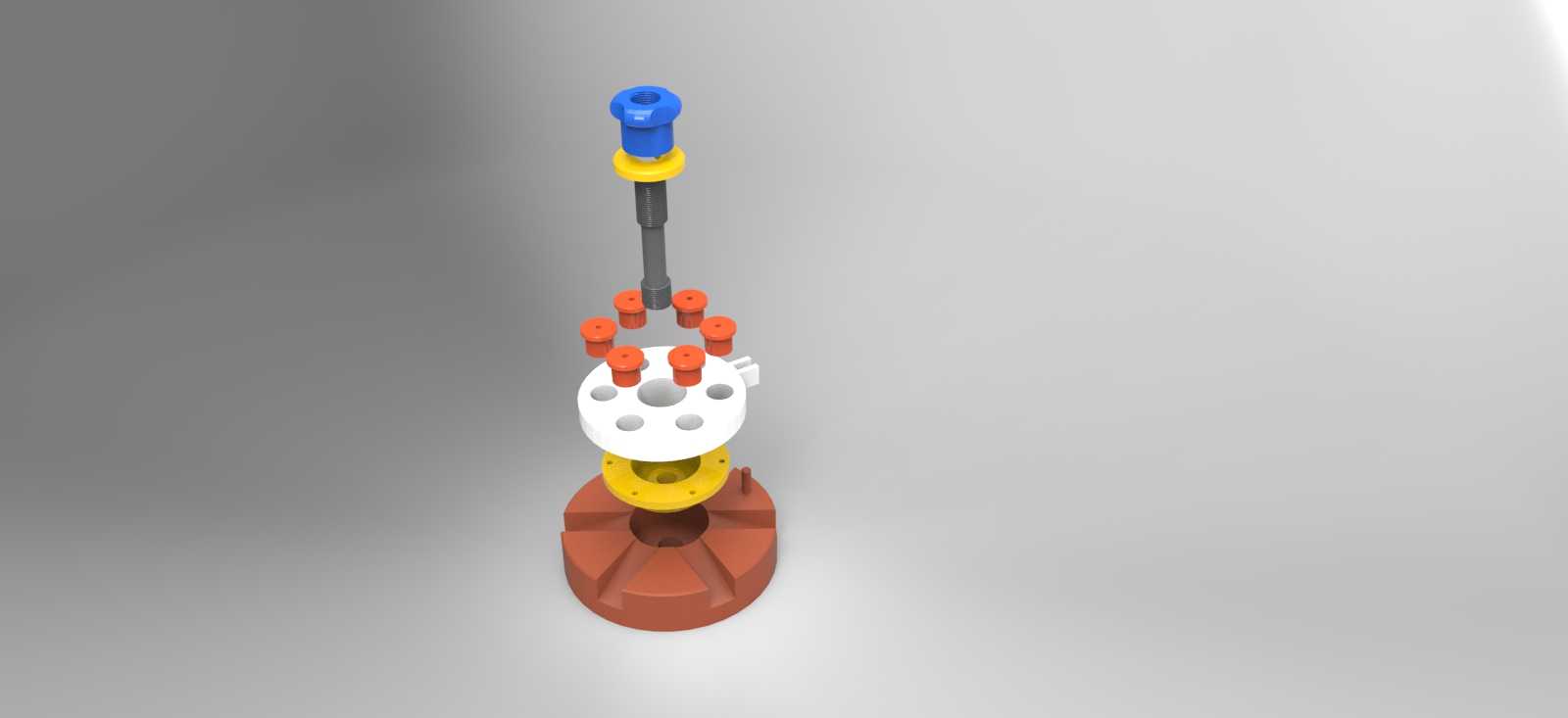

  • 立式罐式精密钻削加工定位夹具结构

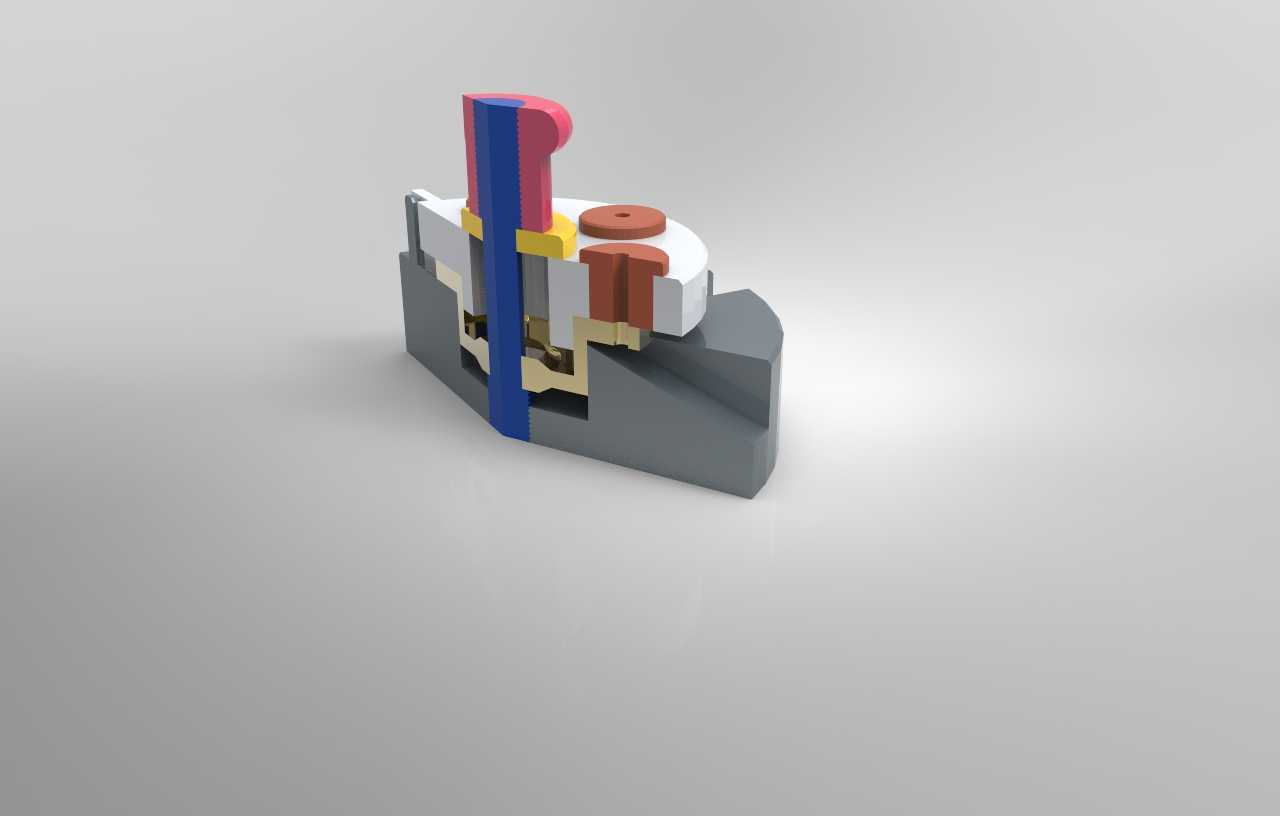

  • 立式罐式精密钻削加工定位夹具结构

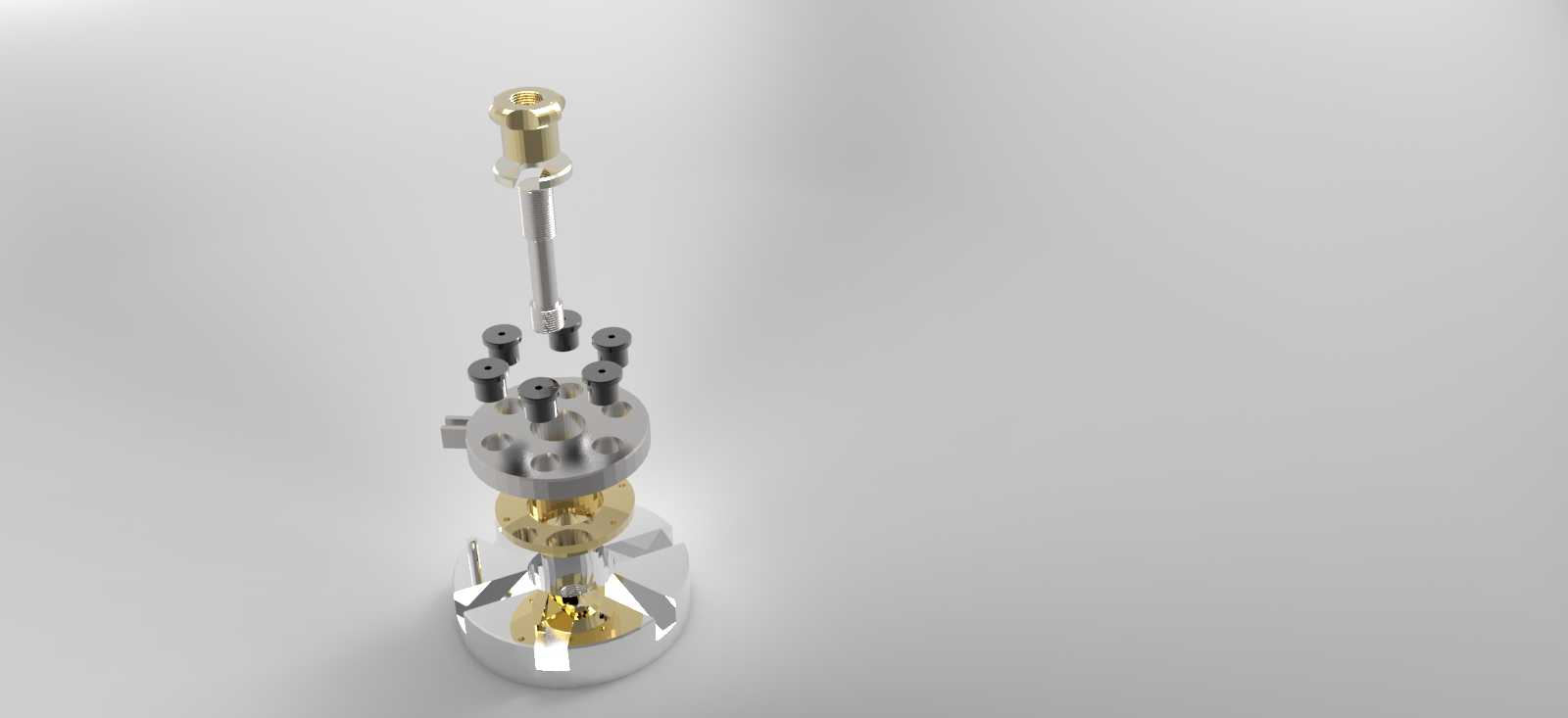

  • 立式罐式精密钻削加工定位夹具结构
  • 立式罐式精密钻削加工定位夹具结构
  • 立式罐式精密钻削加工定位夹具结构
  • 立式罐式精密钻削加工定位夹具结构
  • 立式罐式精密钻削加工定位夹具结构
  • 立式罐式精密钻削加工定位夹具结构
  • 立式罐式精密钻削加工定位夹具结构
  • 立式罐式精密钻削加工定位夹具结构
  • 立式罐式精密钻削加工定位夹具结构
  • 立式罐式精密钻削加工定位夹具结构
  • 立式罐式精密钻削加工定位夹具结构
  • 立式罐式精密钻削加工定位夹具结构

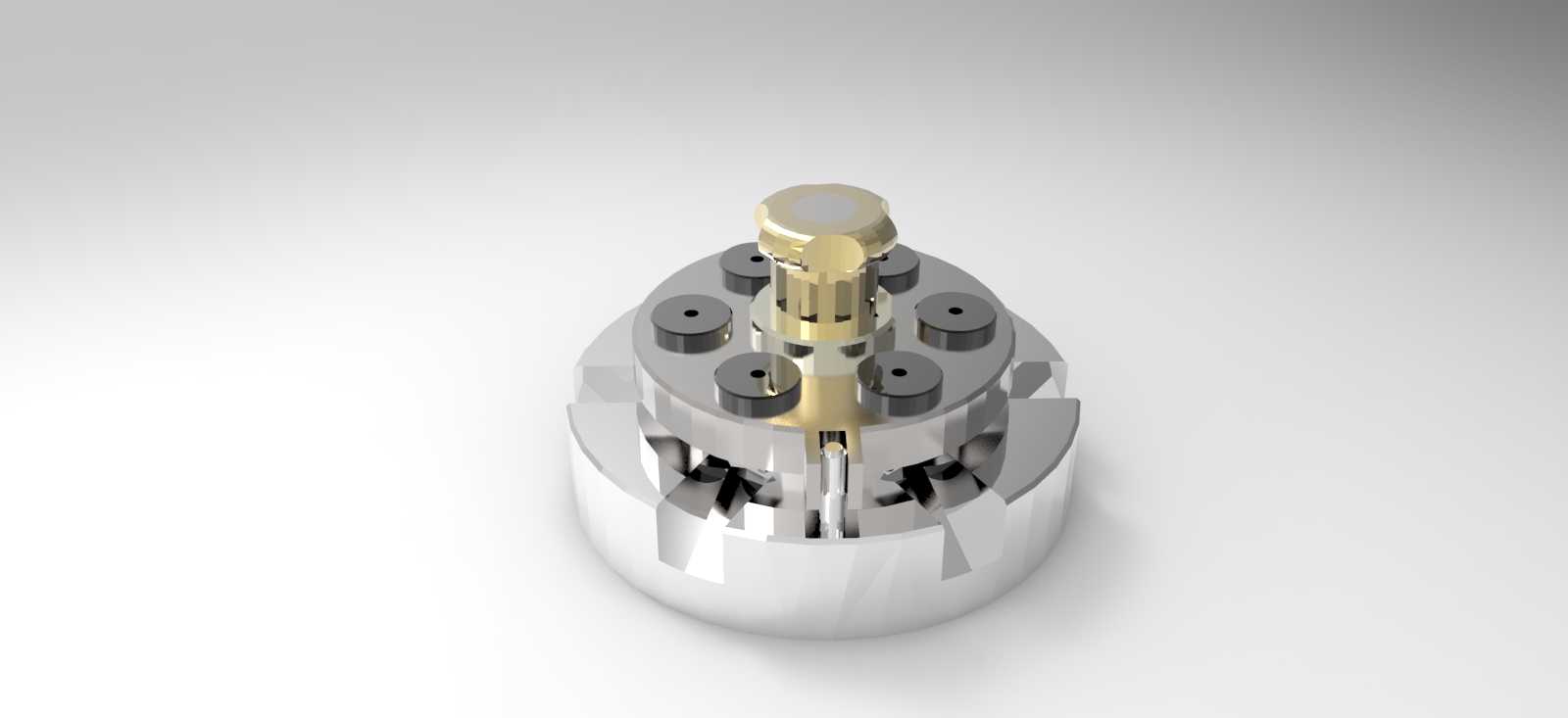

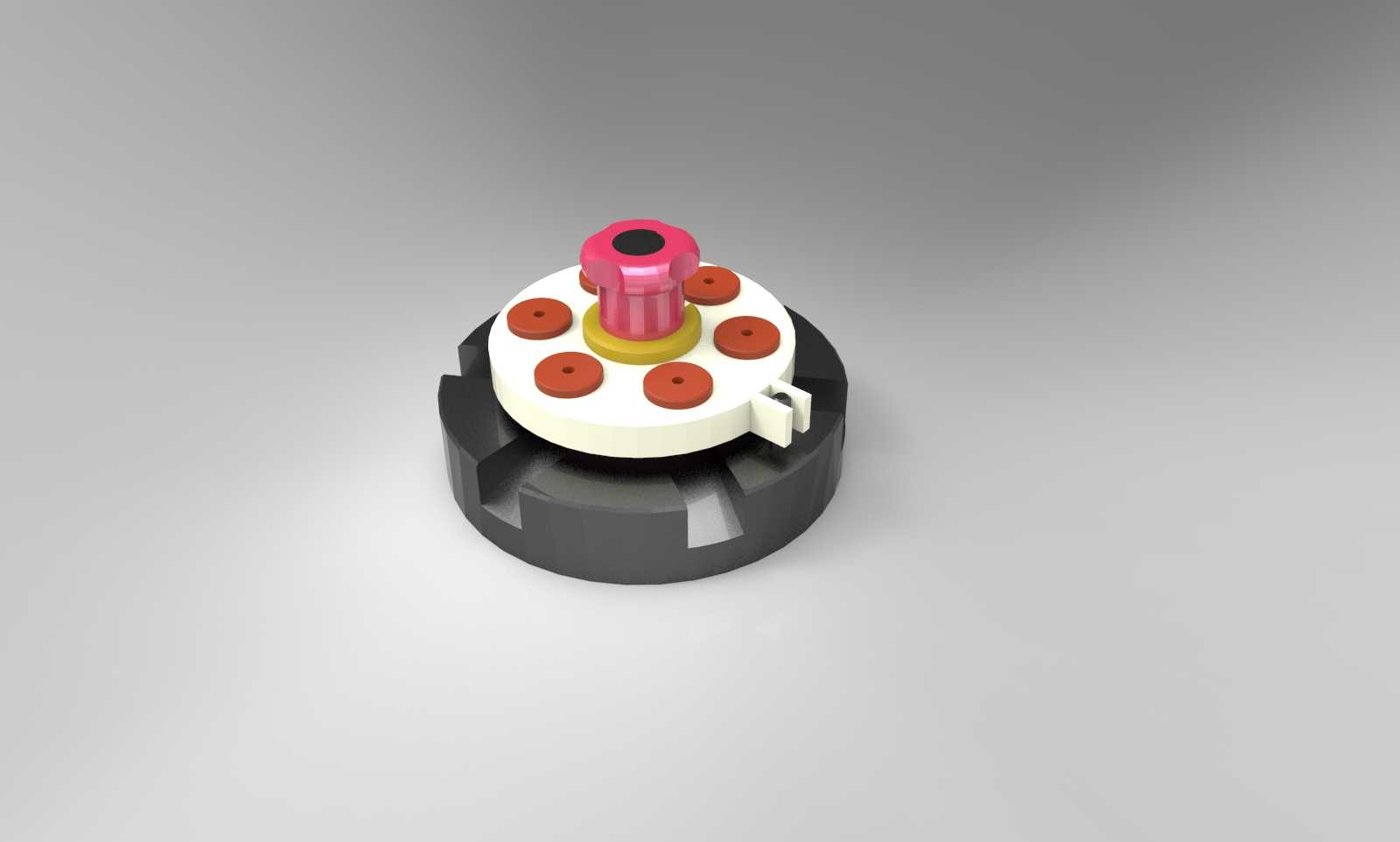

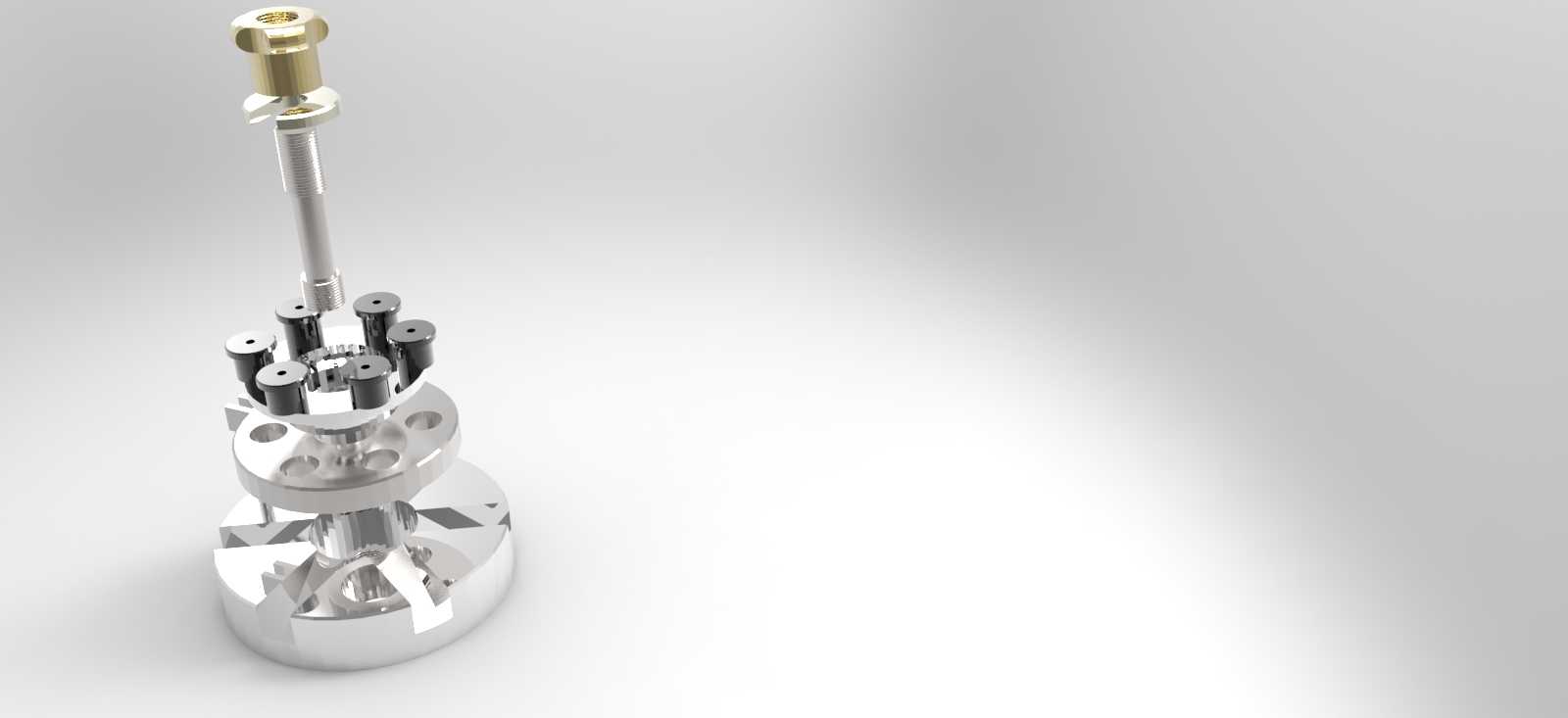

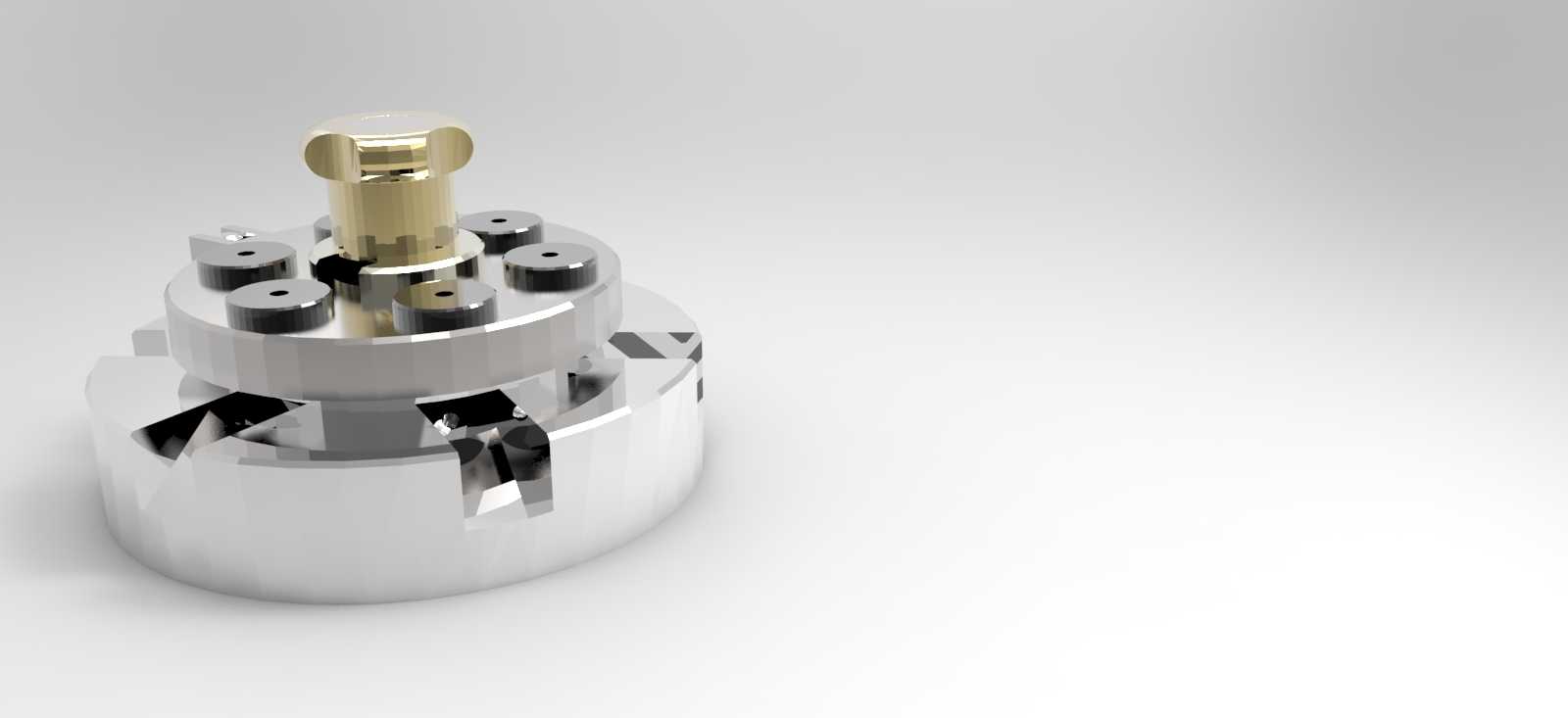

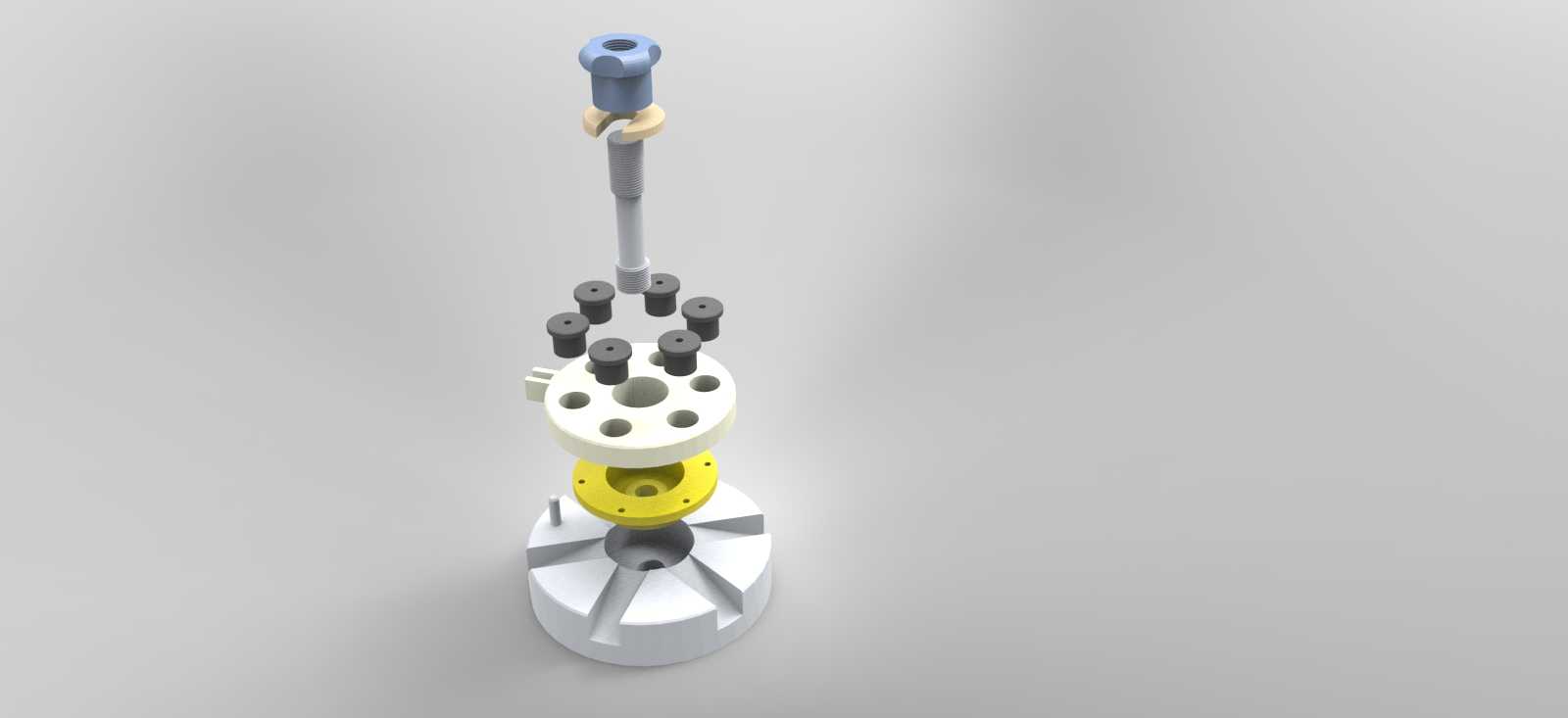

在中小批量回转体、小型壳体类零件的钻削工序里,这类罐式钻模是车间现场普及率极高的孔加工定位工装,相比通用台虎钳搭配划线找正的加工方式,它能把单孔位的定位找正时间压缩九成以上,同时能稳定保证同批次零件的孔位位置度公差控制在0.05mm以内,完全适配普通台钻、立式钻床甚至小型加工中心的手动进给钻削场景。整套结构采用立式同轴布局,底部为罐式夹持基座,基座内腔做了与待加工零件外形匹配的定位型面,加工时直接将工件放入基座内腔即可完成径向与轴向的粗定位,不需要额外打表找正,基座侧壁预留了排屑缺口,钻削产生的铁屑会顺着缺口自然滑落,不会堆积在定位腔内影响后续工件的装夹精度。基座上方设置了多工位钻模板,钻模板上按照待加工孔的分布位置压装了耐磨钻套,钻套采用高碳合金钢淬火处理,内孔与钻头外径做H7/g6的间隙配合,既能给钻头进给提供精准导向,避免钻头入钻时打滑偏斜,又能在钻套磨损后单独快速更换,不需要整套工装报废,大幅降低工装维护成本。钻模板与基座之间采用导向销做周向定位,保证每次合模后钻套与下方工件待加工孔位的同轴度,顶部设置了快锁压紧机构,通过带滚花的锁紧旋钮带动压杆下行,配合压块将工件牢牢压在基座定位面上,锁紧行程预留了3-5mm的调节余量,能适配一定尺寸公差范围内的同类型工件,不需要频繁调整压紧件位置。从安装边界来看,整套钻模的基座底面做了精磨处理,平面度公差控制在0.02mm以内,可直接通过压板固定在钻床工作台面上,不需要额外制作过渡连接盘,整体立式高度控制在200mm以内,不会超出普通台钻的主轴行程范围,操作时工人站在钻床正前方就能完成工件装夹、锁紧、钻削、松卸的全流程动作,操作半径不超过300mm,符合人机工程学要求。设计这套结构时,首先考虑的是现场操作的便捷性,摒弃了复杂的气动、液压压紧结构,全部采用纯机械手动结构,不需要外接气源电源,即装即用,适合多工位、频繁换产的小型加工车间使用;其次是耐用性考量,所有与钻头、工件接触的易损件都做了可拆卸设计,钻套、定位块、压头都能单独更换,基座主体采用45号钢调质处理,整体刚性足够承受钻削时的轴向进给力,不会出现工装变形导致孔位偏移的问题。在实际使用场景中,这类钻模尤其适合加工法兰类零件的圆周分布孔、小型阀体的安装孔、轴类零件的径向定位孔,加工时不需要对每个工件做划线工序,新工人经过简单培训就能操作,能有效降低对钻床操作工的技能要求,同时大幅提升同批次零件的孔位一致性,减少后续装配时孔位错位的返修问题。钻模板上的钻套位置可以根据不同工件的孔位需求做定制更换,只需要重新加工对应孔位的钻模板、更换匹配的基座定位内腔,就能快速适配新的零件加工需求,工装的通用底座部分可以重复利用,进一步降低新工装的制造成本。结构上还做了防呆设计,钻模板与基座之间的定位销采用不对称分布,工人合模时不会出现装反的情况,避免因装夹错误导致工件报废。压紧机构的压杆与钻模板之间做了铜套导向,长期使用也不会出现压杆卡顿、偏斜的问题,保证压紧力始终垂直作用在工件定位面上,不会压伤工件表面。
