带法兰安装座的锥台型轴座结构设计

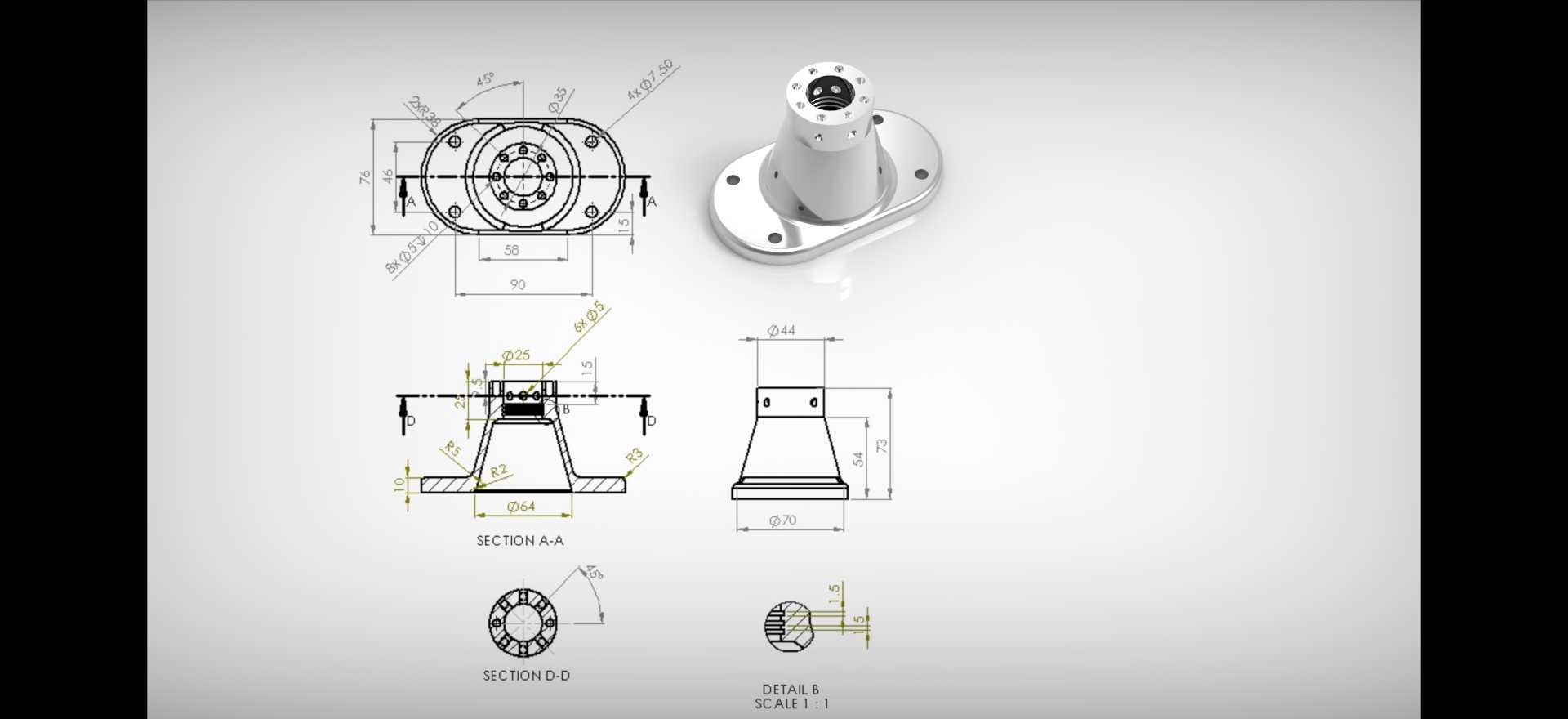

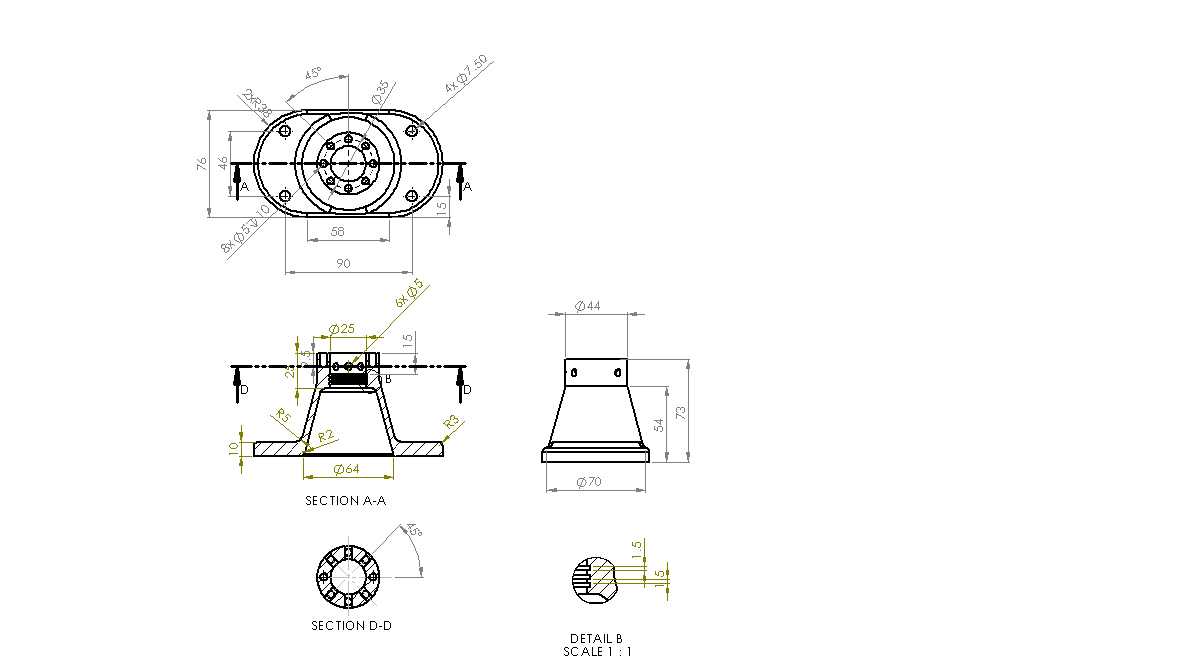

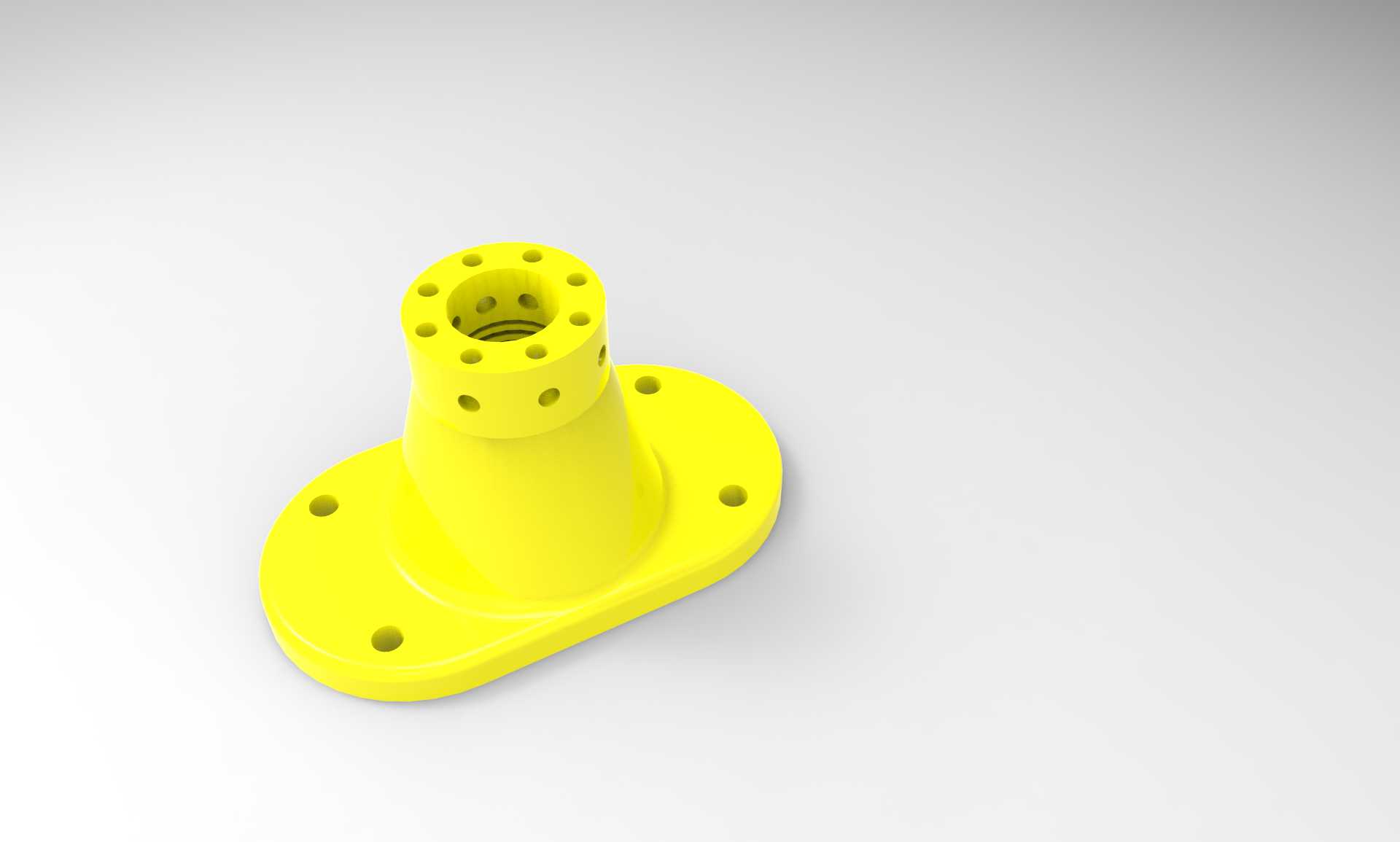

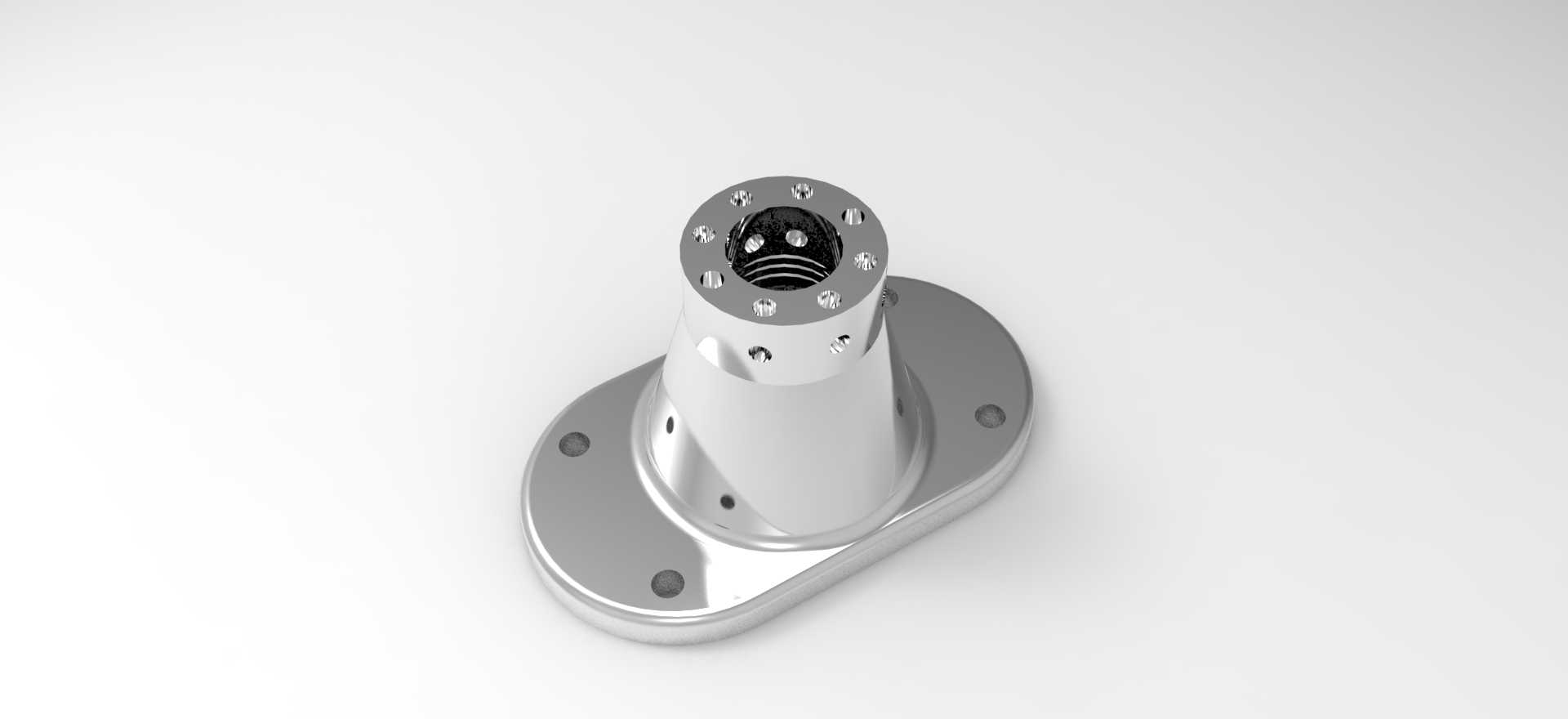

在轻工输送、小型自动化工作站的从动轴支撑环节，这类带椭圆法兰安装面的锥台型轴座是很常见的支撑构件，日常工况里它主要承担径向载荷与小幅轴向窜动的限位作用，区别于标准圆形法兰轴承座，这款结构的安装法兰做了腰型椭圆轮廓，能适配安装空间受限、安装孔位跨距有小幅调整需求的机架面板。从结构功能来看，上部的圆柱腔体是核心的轴配合段，内部预留了轴承安装位与轴端锁紧结构的容纳空间，腔体顶端的均布小孔是用来安装端盖或者密封压盖的，能避免工况里的粉尘、切削液进入配合面磨损轴承；下部的锥台过渡段是整个结构的受力强化部分，相比直筒型的支撑座，锥台结构能把上部轴段传递的径向载荷更均匀地分散到底部安装法兰上，避免直筒结构根部容易出现的应力集中问题，尤其是在有小幅振动的输送线工位，这种过渡结构的抗疲劳寿命要比直筒结构高出不少。设计过程中首先要确定的是上部轴腔的内径尺寸，这部分要和选用的深沟球轴承外径做过渡配合，公差带选用H7就能满足多数普通工况的旋转精度要求，不需要过高的加工精度徒增成本；腔体的深度要匹配轴承宽度加上轴端挡圈的安装空间，保证轴承装入后不会出现轴向窜动。底部的椭圆法兰上开了三个安装通孔，孔位的分布避开了锥台与法兰的焊接（或者一体成型）衔接位置，安装时采用内六角圆柱头螺钉锁紧，法兰背面和安装面接触的区域做了0.2mm的浅凹台设计，不需要整个法兰面精加工，只需要保证凹台区域的平面度就能满足安装贴合要求，减少精加工的面积。锥台段的壁厚设计要兼顾强度与轻量化，按照普通Q235材质计算，壁厚取4mm就能满足1kN以内径向载荷的使用需求，锥面的斜度取1:10，既保证载荷传递的平顺性，也不会因为锥度过大造成整体高度过高占用多余空间。安装边界方面，法兰的长轴方向尺寸要比安装面的预留空位小2mm以上，避免安装时出现干涉，上部轴腔的中心高度要匹配配套轴系的中心高要求，安装孔的孔径比选用的螺钉大1mm，留出小幅的安装调整余量，方便现场装配时微调轴系的同轴度。实际应用里这类轴座常用来支撑输送带的从动辊轴、小型检测设备的旋转工装轴，不需要额外做复杂的铸造模具，采用棒料车削加法兰焊接或者直接一体3D打印、五轴加工都能快速成型，对于非标设备开发来说，这种结构的通用性很强，只需要调整上部轴腔的内径和整体高度，就能适配不同直径的轴系支撑需求。细节设计上，锥台和上部圆柱腔体的衔接位置做了R2的圆角过渡，避免机加工或者受力时出现应力开裂，法兰上的安装孔都做了1mm的倒角，方便安装时螺钉顺利导入，腔体内部的轴承安装位末端做了退刀槽，方便轴承装入时到位，也能避免加工时的刀具磕碰损伤配合面。考虑到部分工况需要定期加注润滑脂，也可以在腔体侧壁预留M6的注油嘴安装孔，日常维护时不用拆解端盖就能补充润滑脂，延长轴承的使用寿命。
