丘比特爱心主题创意装饰摆件结构设计

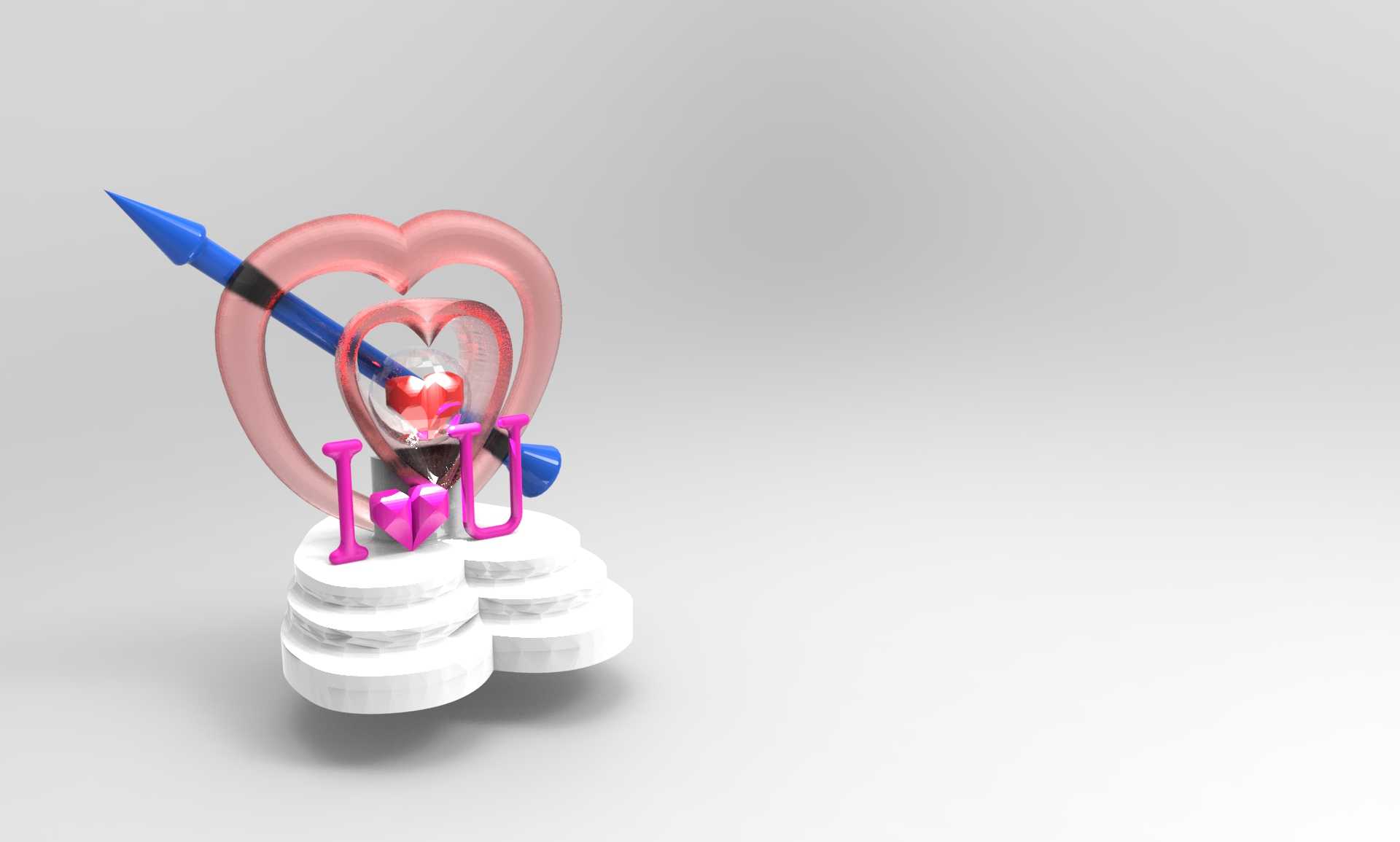

这款创意装饰摆件的设计初衷，是面向礼品定制、桌面陈设场景打造的具象化浪漫主题造型，整体结构采用分层式底座承托上部主题造型的布局，底座部分采用双心形拼接的阶梯式结构，每层阶梯做了圆角过渡处理，避免尖锐棱角带来的磕碰风险，同时阶梯的层级差控制在8mm，既保证了造型的层次感，又不会因为层级过高导致整体重心上移，提升摆放的稳定性。上部造型主体由三层嵌套式透明爱心环、贯穿爱心环的丘比特箭、底座前部的字母造型与中心装饰宝石共同组成，嵌套爱心环采用不同直径的环形结构，从外到内直径依次递减，环体截面做了椭圆形导圆，模拟通透亚克力材质的圆润质感，环体之间通过底部隐藏的连接柱与底座固定，连接柱的位置设置在爱心环最低点的内侧，从正面观察完全看不到连接结构，保证造型的视觉完整性。贯穿爱心环的丘比特箭采用箭尖、箭杆、箭尾三段式结构，箭尖做了锥形收窄，角度控制在15度，既还原箭矢的锐利感，又不会因为尖端过细导致打印或者注塑生产时出现断尖问题，箭杆部分做了分段式配色结构，中间段设置环形凹槽用于区分配色区域，箭尾的尾翼采用对称式三角结构，与箭尖形成视觉平衡，箭体整体倾斜角度经过多次调整，最终确定为与水平方向呈32度夹角，刚好穿过三层爱心环的中心区域，让视觉重心集中在造型的中上部。底座前部的字母造型采用等壁厚的空心结构，壁厚控制在2mm，既保证结构强度，又能减少材料用量，字母之间的间距保持均匀，中心位置的小爱心装饰与上部的大爱心环形成上下呼应，中心的宝石造型采用多面切割结构，切割面数量设置为18面，在光线照射下可以形成不同角度的反光效果，提升整体造型的精致感。从安装边界来看，整个摆件的最大外轮廓尺寸控制在120mm*100mm*110mm范围内，适合放置在办公桌、展示柜、婚庆甜品台等多种场景，底座底部做了直径100mm的圆形接触面，接触面上预留了3mm深度的防滑垫安装槽，可以粘贴硅胶防滑垫，避免摆放时出现滑动刮伤桌面的问题。在结构设计过程中，特意对所有外露的边棱做了R1以上的圆角处理，没有任何尖锐的外露结构，符合礼品类产品的安全设计要求，各个部件之间的连接方式除了隐藏式连接柱之外，也预留了粘接定位槽，不管是采用3D打印分件制作后粘接，还是采用注塑工艺开模生产，都可以快速定位组装，降低生产装配的难度。整体造型的重心经过配重计算，底座部分的重量占整体重量的62%，保证即使受到轻微的外力触碰，也不会出现倾倒的问题，上部的透明爱心环部分如果采用透明树脂或者亚克力材质制作，可以在环体内部预留微型灯串的走线槽，拓展发光展示的功能，适配节日氛围布置、情人节礼品陈列等更多场景的使用需求。
