快拆式U盘结构组件三维数模

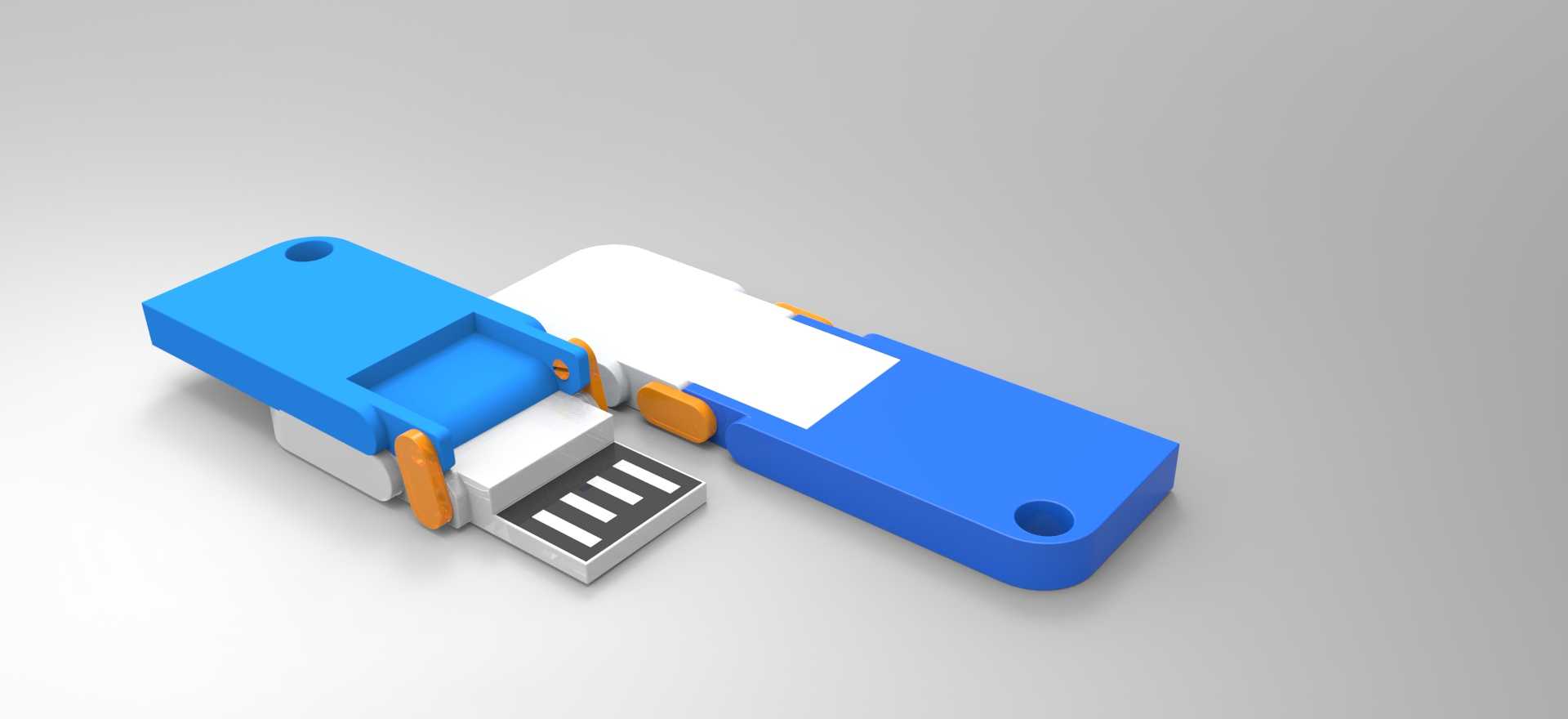

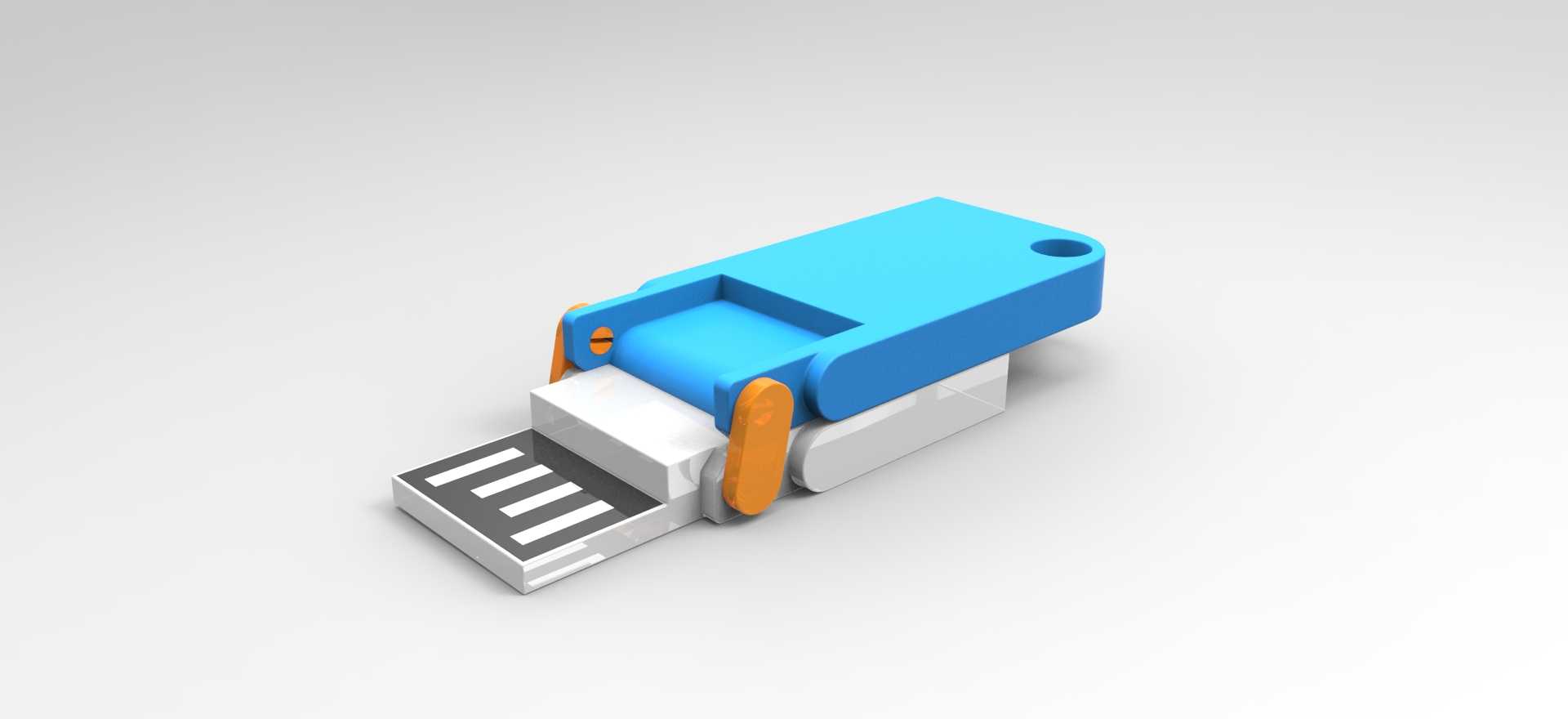

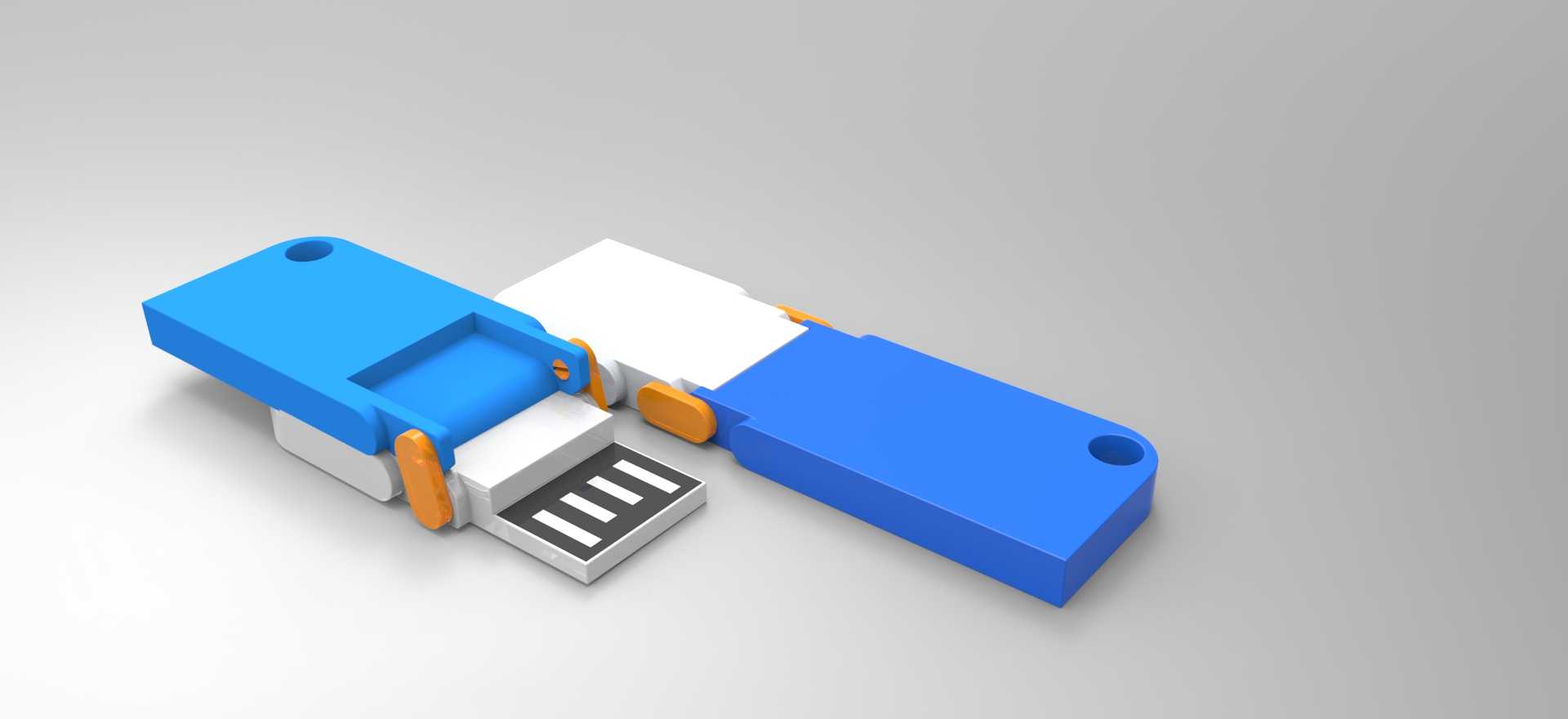

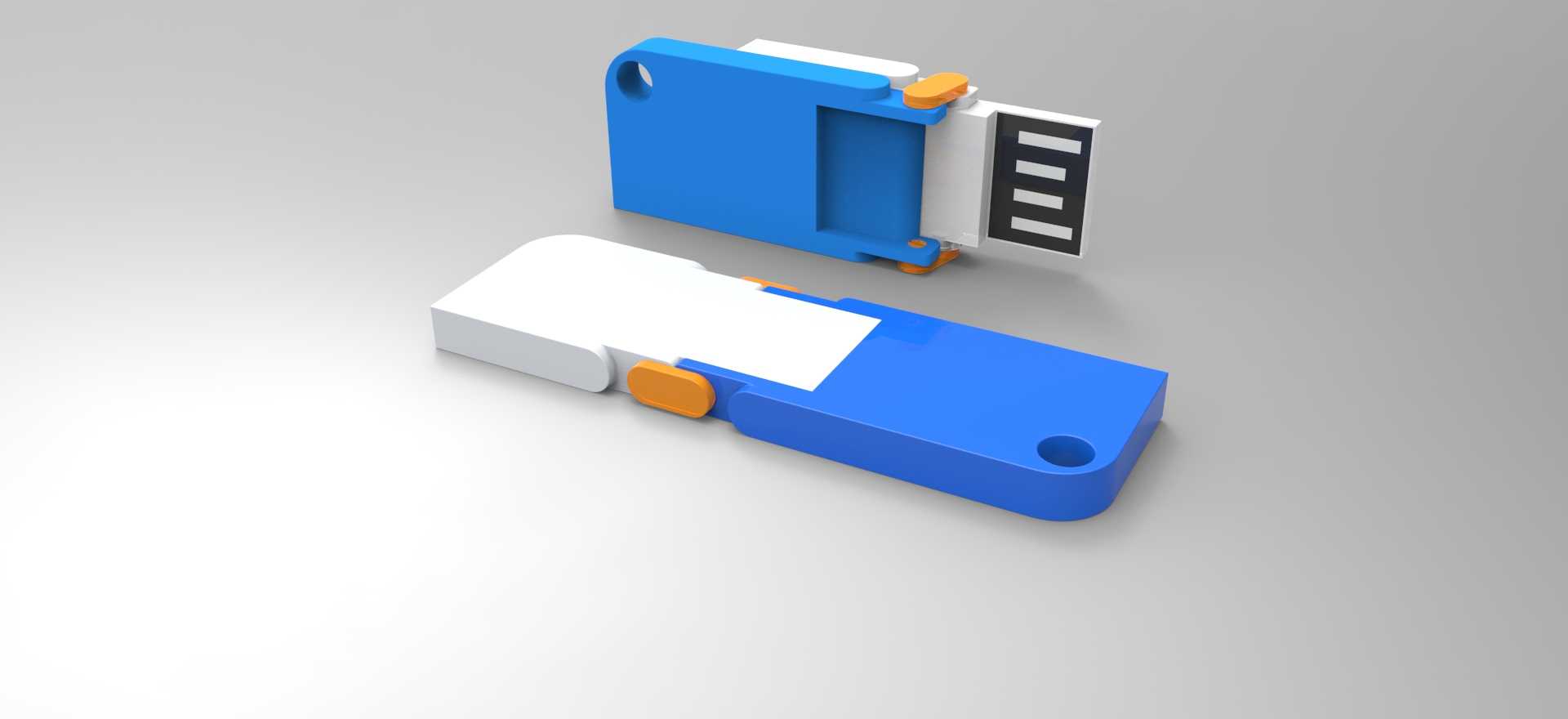

这套结构组件主要面向便携数码存储类产品的结构验证场景，日常可用于消费电子类产品的结构方案打样、装配干涉校验、卡扣配合精度验证环节，在数码配件的小批量试制、结构迭代优化工作中，能够直接作为结构基准参考，减少前期反复测绘打样的冗余工作量。从实际功能层面看，组件拆分了U盘的上盖、下壳、USB接头固定座、侧部卡扣按键、尾端挂孔端盖几个独立模块，每个模块的配合面都做了对应的止口限位设计，装配时不需要额外粘接或者螺丝固定，依靠侧部的橙色弹性卡扣就能实现上下壳体的锁合，按压两侧卡扣按键即可快速拆开壳体，方便后期更换内部存储芯片或者检修电路，尾端的挂孔设计可以直接搭配挂绳使用，适配日常便携携带的使用需求。设计过程中优先考虑了塑胶注塑成型的工艺可行性，所有壳体的壁厚都控制在均匀的1.5mm区间，避免注塑过程中出现缩痕、填充不足的问题，卡扣的弹性臂长度预留了足够的形变空间，按压力度控制在成年人单指可轻松触发的区间，不会出现卡扣过紧难拆卸或者过松容易松脱的问题，USB接头的固定座做了四周的限位筋，刚好可以卡住标准USB公头的金属外壳，装配后不会出现接头晃动、偏移的情况，保证插拔过程中的结构稳定性。外形尺寸方面，整体装配完成后的长度控制在65mm左右，宽度20mm，厚度10mm，属于常规便携U盘的尺寸边界，不会因为结构设计导致体积过大影响便携性，安装边界上需要注意，内部预留的PCB安装空间长度为30mm，宽度15mm，厚度2mm，刚好适配常规的黑胶体U盘存储模块，不需要额外对PCB做裁切修改，侧部卡扣的突出量控制在1mm以内，日常放在口袋或者包内不会因为剐蹭意外触发解锁，壳体的所有外露边角都做了R0.5的圆角处理，避免尖锐边角划伤使用者或者勾扯织物。实际装配验证环节中，这套结构的所有配合面公差都预留了0.1mm的装配间隙，适配常规的注塑件尺寸公差范围，不需要做二次修模就能顺利装配，卡扣的扣合量设计为0.8mm，既保证了锁合的可靠性，反复拆装也不会出现弹性臂疲劳断裂的问题，上下壳体的止口配合深度为1.2mm，装配后不会出现上下壳错位、缝隙不均的情况，外观面的分型线都设计在侧边的非外观主面上，后续做表面处理比如喷油、丝印的时候不会影响主外观面的平整度。
