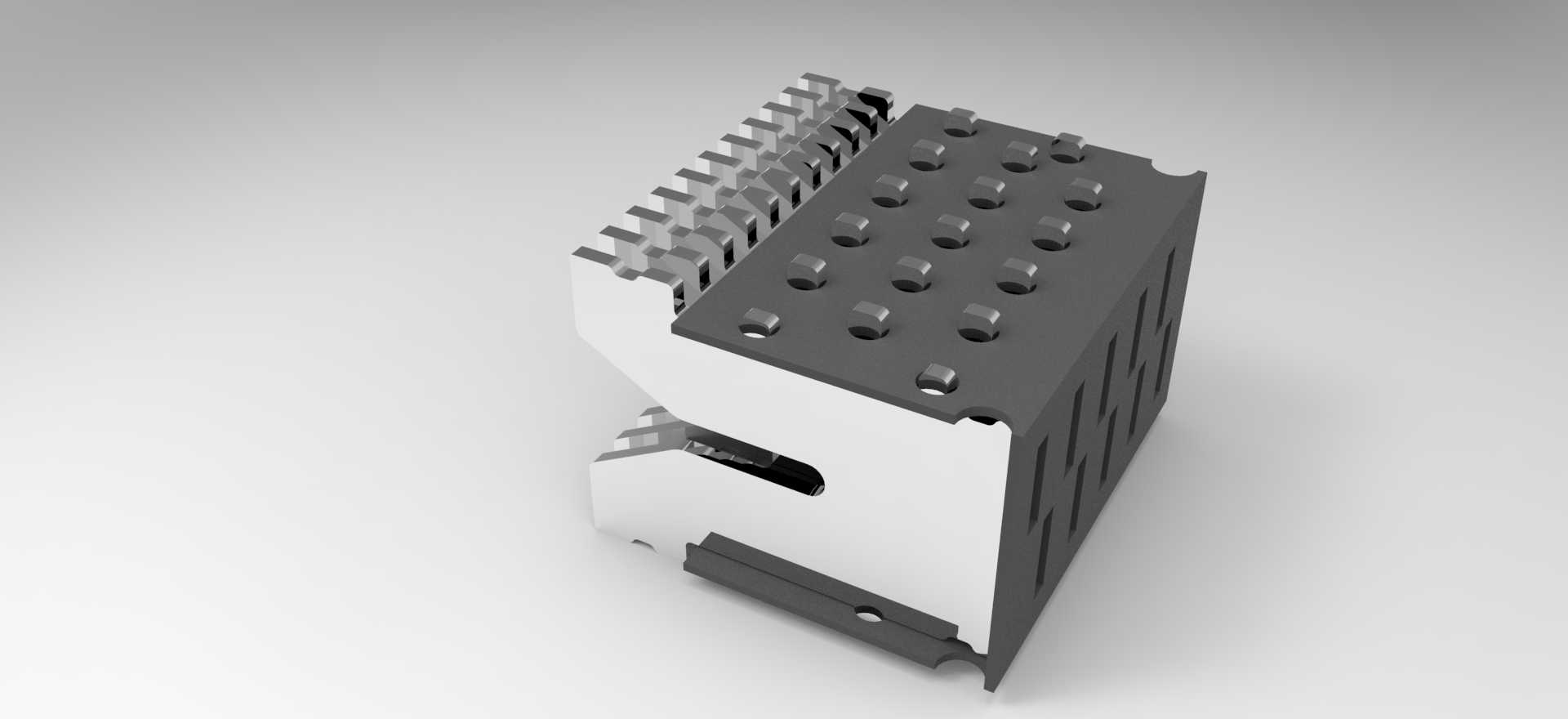

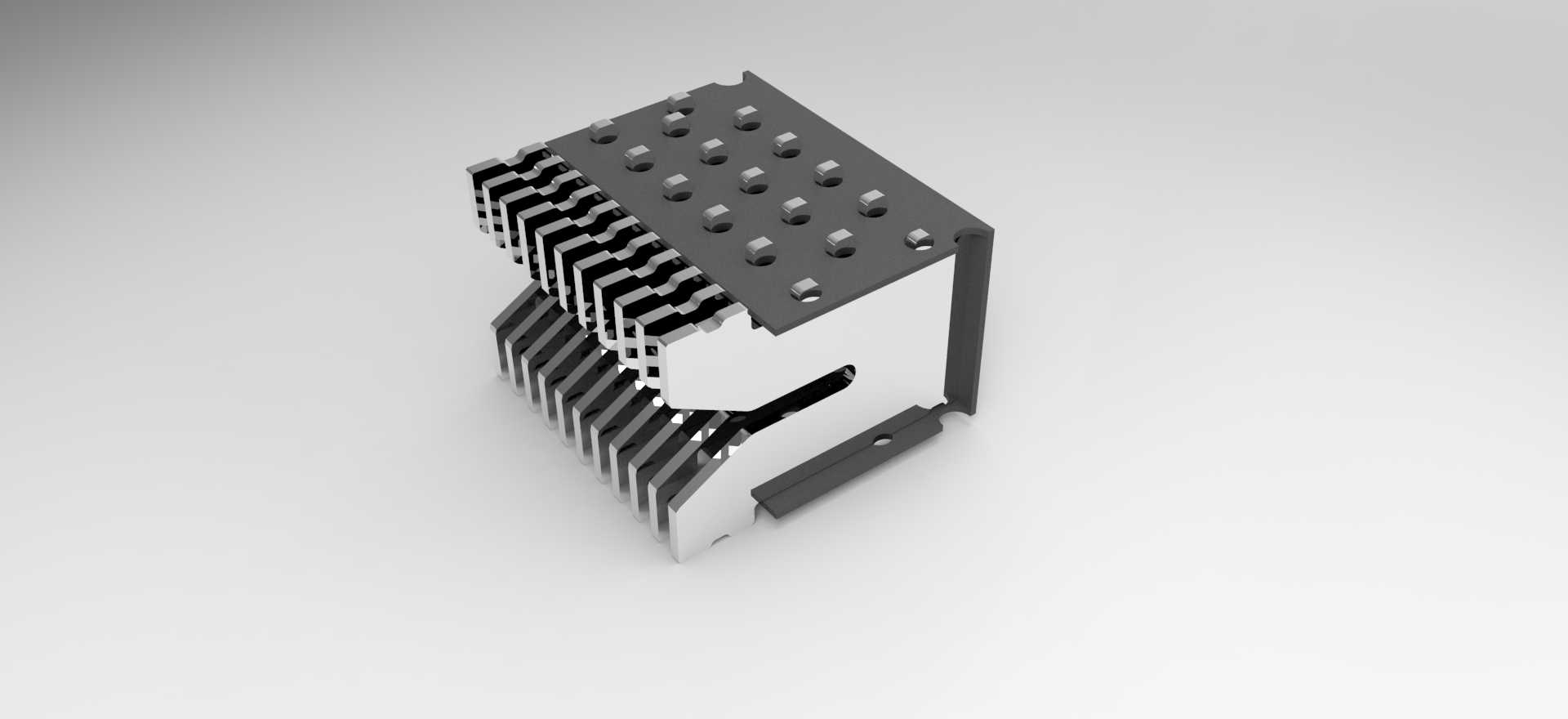

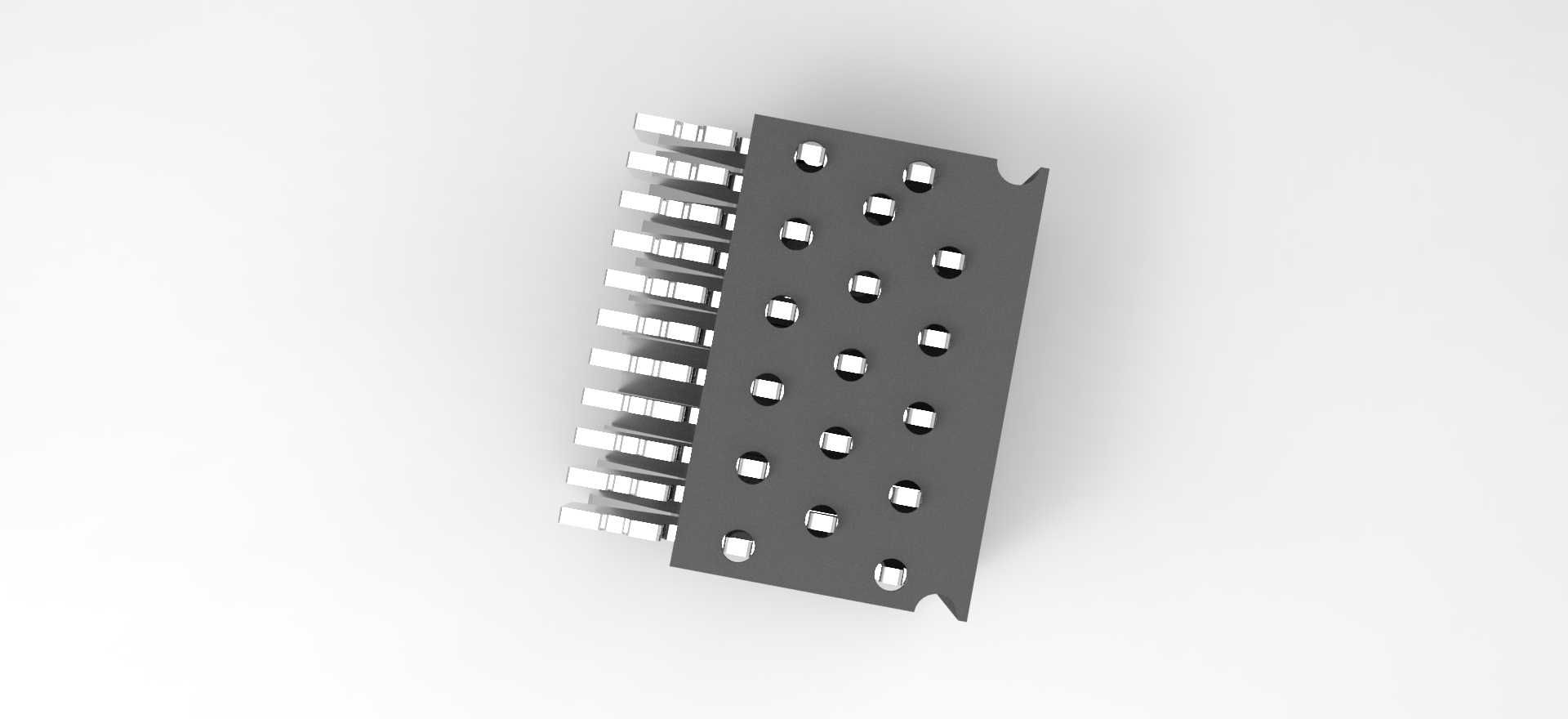

微型断路器用栅片式电弧灭弧结构

该结构是低压微型断路器内部核心的灭弧功能组件，直接决定断路器分断短路电流时的电弧熄灭效率，是保障配电回路分断可靠性、避免触头烧蚀、防止弧光外泄引发安全事故的关键部件。日常家用及工业末端配电场景中，微型断路器承担线路过载、短路保护职能，当线路出现短路故障时，动、静触头瞬间分离会产生温度高达数千摄氏度的电弧，若无法在极短时间内将电弧切割、冷却、熄灭，不仅会持续烧蚀触头接触面导致断路器寿命骤降，还可能引发弧光短路、壳体烧穿甚至电气火灾，这套栅片式电弧溜槽结构就是为解决这一核心问题设计的。从结构设计逻辑来看，该组件采用多片平行排布的铁磁质栅片叠加装配形式，栅片之间预留均匀的电弧导入间隙，靠近触头侧的栅片边缘做了异形引弧切口设计，能够利用磁吹效应与电弧自身的电动力，将触头间产生的电弧快速拉入栅片间隙内部，把长电弧切割成多段串联的短弧，利用近极效应快速提升电弧的阴极压降，同时借助栅片的金属导热特性快速吸收电弧热量，让电弧在电流过零点时快速熄灭，避免电弧重燃。结构侧边设置的弯折金属挡板一方面起到栅片定位固定作用，保证各栅片间距在长期受电弧冲击、冷热交变工况下不会出现偏移变形，另一方面可以阻挡电弧向灭弧室外侧溢出，引导高温电离气体沿预设的排气通道排出断路器壳体，避免高温气体灼烧周边塑料壳体引发绝缘失效。组件底部预留的安装定位孔与断路器壳体内部的定位柱完全适配，安装时直接卡入壳体卡槽即可完成定位，不需要额外的紧固件辅助固定，能够适配自动化产线的快速装配需求，整体安装边界完全匹配主流模数化微型断路器的内部腔体尺寸，不会与内部的操作机构、脱扣器、触头系统产生运动干涉。栅片的排布角度、间隙宽度、引弧端的形状都经过反复迭代验证：栅片间隙过小会增加电弧拉入阻力，容易导致电弧停滞在触头区域无法进入灭弧室，间隙过大则会降低电弧切割段数，拉长灭弧时间，最终选定的间隙尺寸能够平衡电弧拉入效率与灭弧效果；引弧端的倾斜角度设计可以让电弧在电动力作用下顺着斜面快速滑入栅片深处，避免电弧在栅片入口处停留造成局部烧蚀。组件外露的金属表面做了防锈钝化处理，能够应对配电环境中可能出现的潮湿、盐雾等工况，避免长期使用后栅片锈蚀导致导电性能、导磁性能下降，保障灭弧性能在产品全生命周期内的稳定性。在实际选型应用中，该结构可匹配额定分断能力6kA级别的微型断路器，适配额定电流6A至63A的终端配电回路，可直接替换同规格断路器内部的老化灭弧组件，也可作为新开发微型断路器的灭弧室核心部件参考，建模过程中完整还原了每一片栅片的冲压折弯特征、侧边挡板的铆接定位结构、安装孔的位置尺寸，能够直接用于结构干涉校验、灭弧室仿真分析的前置建模参考，也可用于断路器装配工艺的模拟验证。
