大跨度钢结构遮阳遮雨篷房结构设计

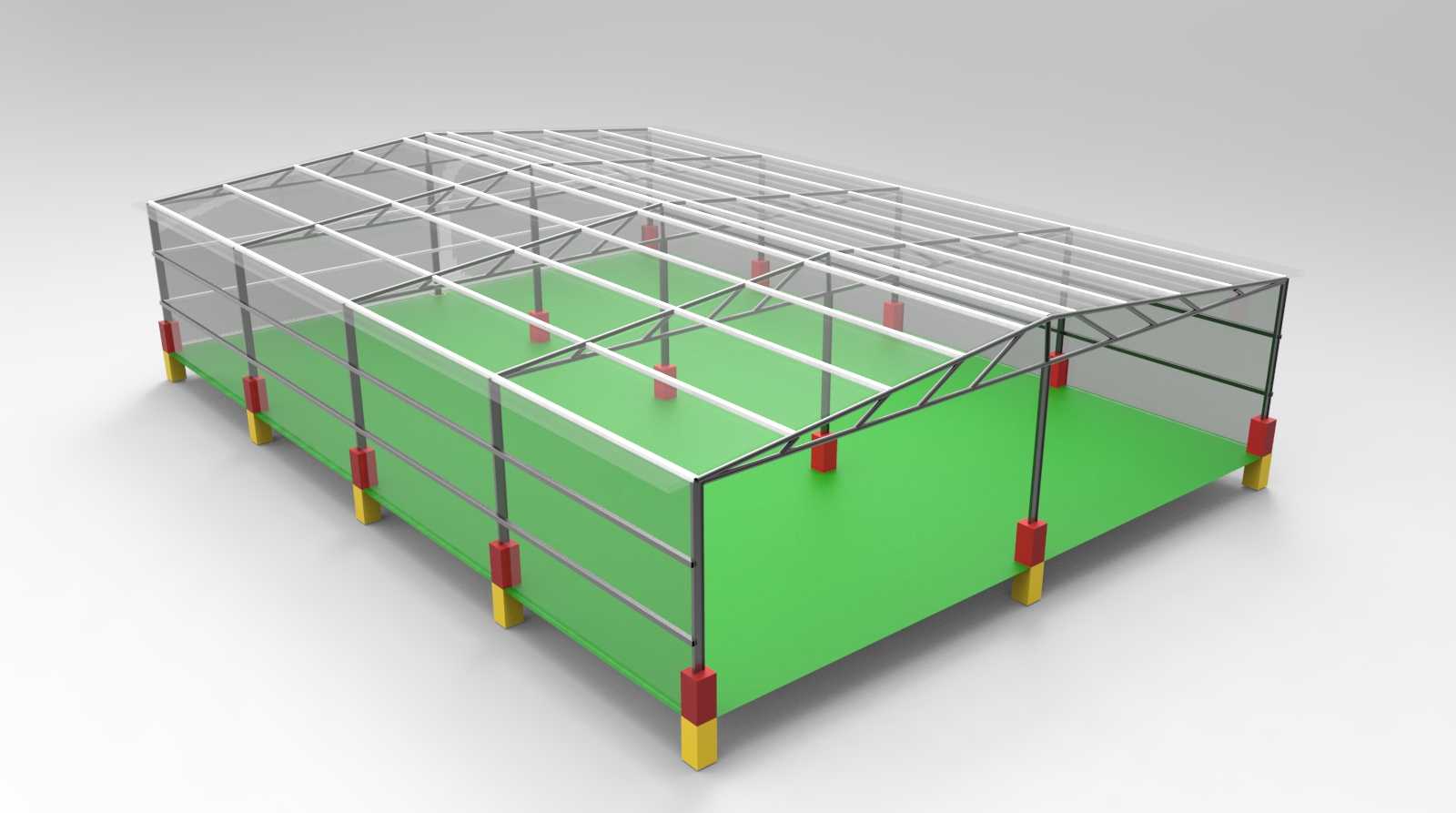

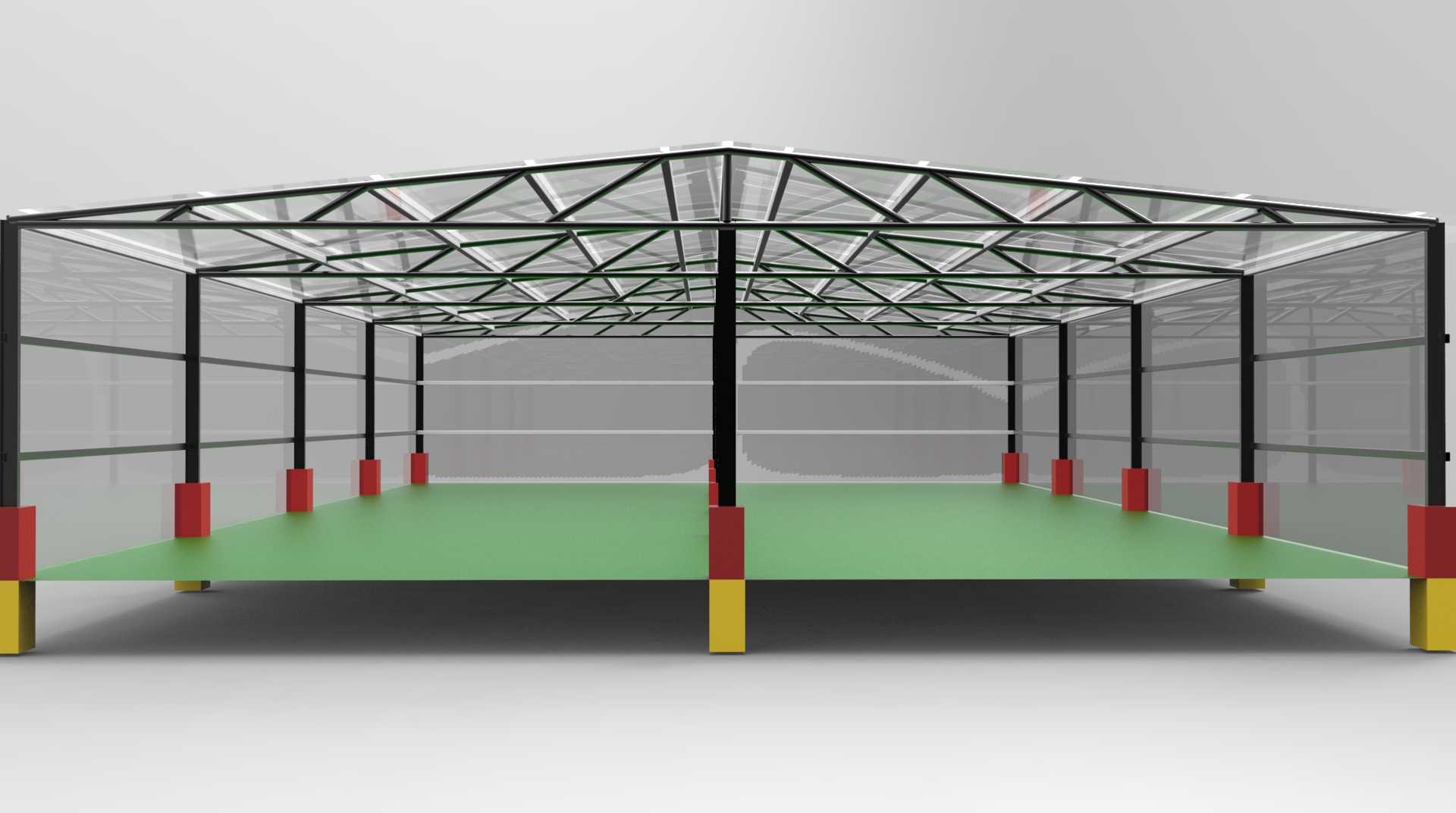

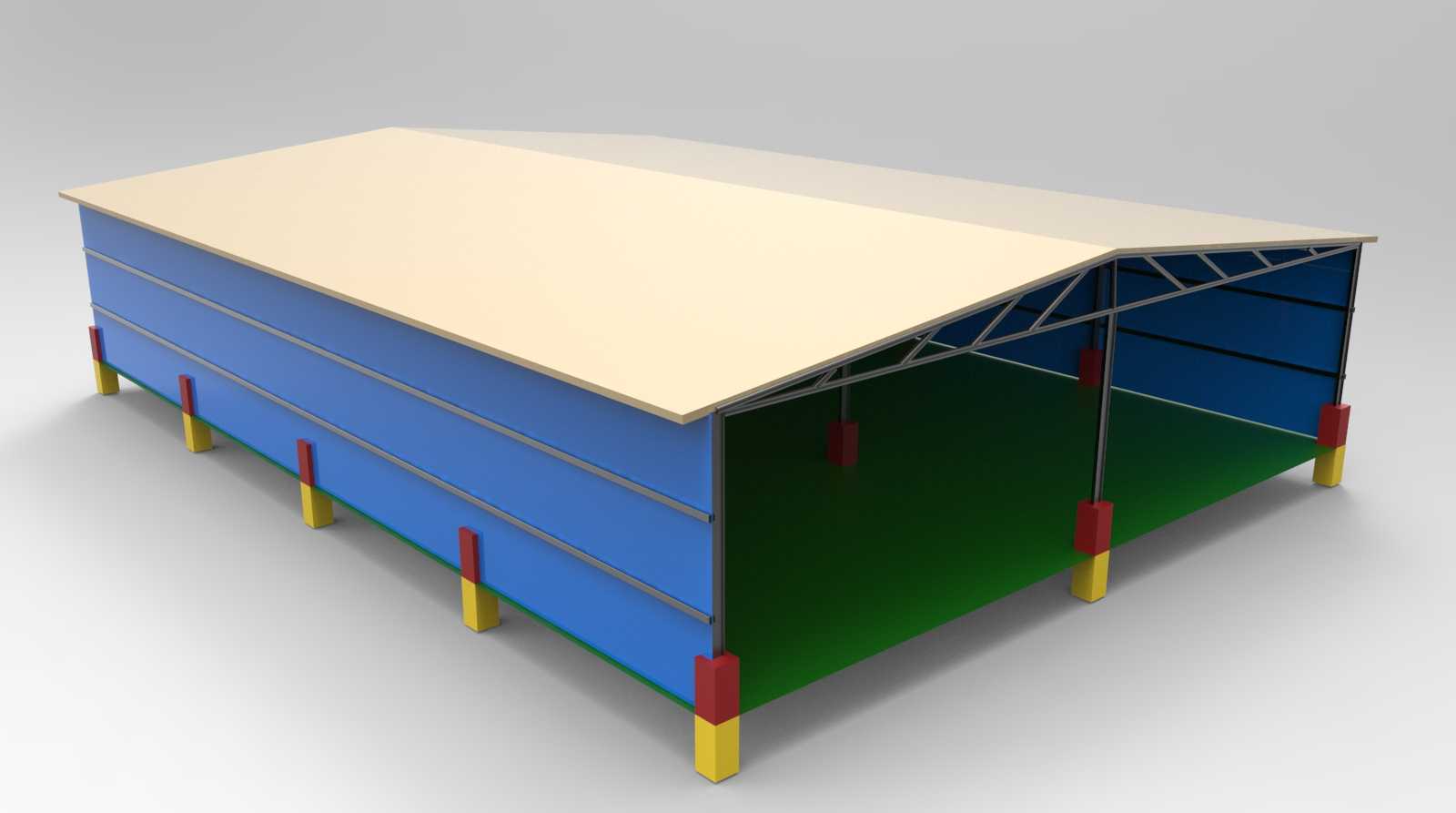

这类大跨度钢结构篷体常应用于户外临时作业场地、露天仓储区域、室外运动场地围挡遮护、临时展会场馆搭建等场景，可在不做大面积地面硬化的前提下快速搭建，为场地内的人员、物料、设备提供遮阳挡雨的围护空间，相比传统砖混结构临时建筑，拆装效率更高，构件可重复周转使用，适配不同场地的临时围护需求。从结构设计逻辑来看，整体采用柱网支撑结合屋面桁架的受力体系，底部立柱下端设置分体式柱脚，柱脚分为上下两段，下段直接接触地面做分散承压处理，上段与立柱主体刚性连接，可将上部结构的荷载均匀传递到地面，避免局部压强过大导致的立柱沉降，同时柱脚的分段设计也能在地面存在微小不平整时，通过垫片调整快速找平，降低安装时的地面处理成本。屋面部分采用三角形空间桁架结构，桁架杆件之间采用刚性节点连接，上弦杆承受屋面围护材料传递的竖向荷载，下弦杆平衡桁架的拉应力，腹杆按照受力路径布置，将屋面荷载均匀传递到两侧的纵向边梁，再由边梁传递到每一根竖向立柱，这种桁架形式相比实腹梁能在相同用钢量下实现更大的跨越跨度，减少内部立柱的布置数量，释放篷体内部的可用空间，避免立柱遮挡内部作业动线。纵向方向上，每排立柱之间设置横向系杆连接，系杆一方面可以平衡立柱的侧向受力，避免立柱在水平风荷载作用下出现失稳倾斜，另一方面也可作为侧面围护材料的安装骨架，侧面采用透明围护板材安装在立柱与系杆组成的框架上，既可以阻挡侧向风雨侵入，又能保证篷体内部的自然采光，减少日间作业的照明能耗。设计过程中需要重点控制几个安装边界参数：首先是立柱的纵向间距，间距过大会导致系杆与边梁的截面尺寸增加，提升整体用钢成本，间距过小则会增加立柱数量，压缩内部可用空间，需要结合场地常用的作业动线宽度、当地的基本风压雪压数值做受力验算后确定；其次是屋面的坡度，坡度过小会导致雨季屋面排水不畅，出现积水渗漏问题，坡度过大则会增加屋面桁架的整体高度，提升侧向风荷载的受力面积，同时增加围护材料的安装用量，常规户外使用的篷房屋面坡度控制在合理区间即可兼顾排水效率与结构受力稳定性。柱脚的承压面积需要结合场地地面的承载能力计算，若搭建在硬化水泥地面上可适当减小柱脚底板尺寸，若搭建在泥地、草地等软质地面上，则需要在柱脚下垫设硬质垫板，分散承压应力，避免立柱下沉。侧面围护板材的固定节点需要预留一定的伸缩间隙，因为户外环境温差变化大，板材会出现热胀冷缩变形，若节点完全锁死容易出现板材鼓包、开裂的问题。整体结构的所有钢构件表面都做了防锈涂装处理，可适应户外露天的潮湿、雨淋环境，延长构件的周转使用寿命，构件之间的连接节点多采用标准化螺栓连接，现场安装时不需要大量焊接作业，仅需普通扳手即可完成组装，拆装过程不会对构件造成不可逆损伤，可多次转运到不同场地重复搭建使用。内部地面预留的平整空间可根据使用需求铺设不同的面层材料，用作运动场地时可铺设柔性运动地胶，用作仓储时可直接放置物料托盘，用作临时作业区时可摆放加工设备与操作台，适配多场景的使用需求。
