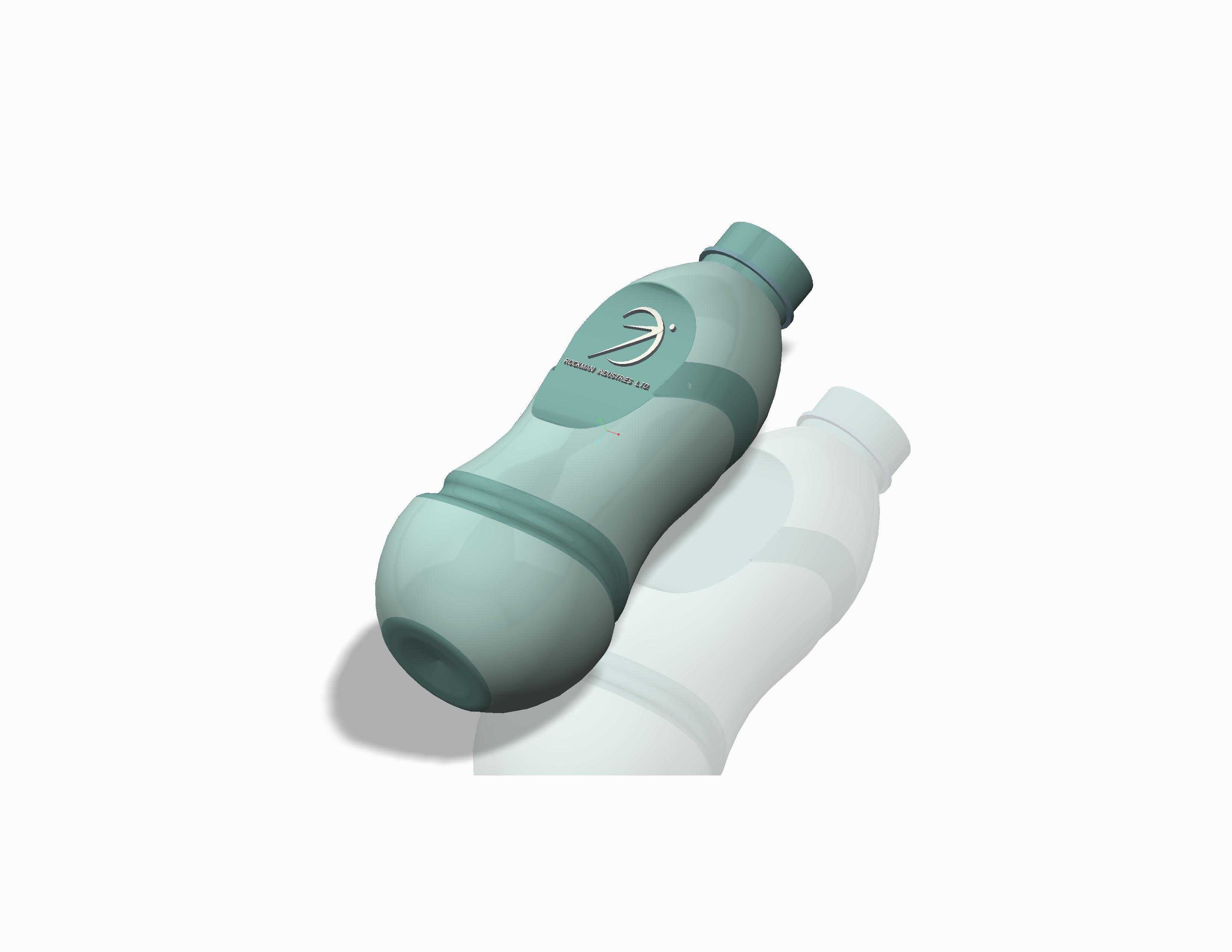

流线型便携饮用包装水瓶结构设计

日常快消品流通场景中，手持饮用类包装容器的结构合理性直接影响终端使用体验与灌装产线适配性，这款水瓶的建模过程完全围绕实际灌装、储运、手持饮用全流程的工程需求展开。先从手持使用的边界条件说起，瓶身中部做了内收的弧形曲面，这个弧度不是单纯的外观造型，是按照成年人手掌抓握时的指腹贴合曲率做的拟合，单手握持时四指可以自然贴合在曲面凹陷处，拇指刚好搭在瓶身另一侧的平缓弧面，即使瓶身外壁带有冷凝水也不容易打滑，抓握施力时不需要刻意调整手型，适配不同手掌尺寸的用户使用。瓶身的壁厚分布做了差异化设计，瓶底位置做了加厚的圆弧过渡结构，避免灌装后堆叠储运时底部受挤压出现凹陷变形，同时瓶底的内凹弧度可以抵消灌装液体后瓶身的轻微形变，保证放置在平面上时的稳定性，不会出现放置歪斜、倾倒的问题。瓶口位置采用了标准的螺纹衔接结构，螺纹的导程、牙型高度都匹配常规饮用瓶盖的密封要求，旋合时的阻尼感均匀，既不会出现旋合过松漏液的问题，也不会因为螺纹过紧导致开盖费力，瓶口的端面做了平整的密封贴合面，搭配密封垫片可以实现良好的液体密封，倒置、晃动状态下都不会出现渗漏。瓶肩位置做了平缓的大弧度过渡，没有尖锐的折角结构，一方面是吹塑成型时可以让塑料原料流动更均匀，避免出现壁厚不均、局部应力集中的问题，另一方面在灌装产线上输送时，平缓的弧面不会和输送导轨、分瓶机构出现卡滞，能够顺畅通过各个灌装工位。从灌装产线的适配性来看，瓶身的最大外径、整体高度都匹配常规饮用水灌装线的工装夹具尺寸，不需要对现有产线的卡瓶板、导瓶条做额外调整就可以直接上线生产，瓶身的重心位置经过调校，灌装额定容量的液体后，重心落在瓶身中下部，高速输送时不会因为重心过高出现倒瓶问题。吹塑成型的工艺性上，整个瓶身没有出现倒扣、极端窄缝的结构，分模线设置在瓶身两侧的对称位置，开模时可以顺利脱模，不会出现结构拉伤的问题，瓶身表面的标识区域做了微凹的平面，方便后续贴标工序操作，标签贴合后不会因为瓶身曲面弧度太大出现翘边、起皱的问题。储运环节的堆叠适配方面，瓶肩的弧度和瓶底的内凹结构做了匹配设计，上下堆叠时上层瓶的底部可以刚好卡入下层瓶的瓶肩位置，堆叠多层时不会出现滑移、塌垛的问题，能够充分利用仓储和运输的空间。饮用体验的细节设计上，瓶口的内径尺寸适配正常饮用时的出水流量，不会因为口径太小导致出水不畅，也不会因为口径太大导致饮水时水流过急呛到，瓶身的重量分布在空瓶状态下也能保持直立稳定，不会因为瓶头偏重出现倾倒。整个建模过程中，所有曲面都做了G2连续的曲率过渡，没有出现曲面褶皱、曲率突变的问题，既保证了外观的流畅感，也能满足吹塑模具加工的工艺要求，不会因为曲面质量问题导致模具加工时出现刀路异常、成型后表面有瑕疵的问题。
