电动机起动器校准测试工装夹具结构

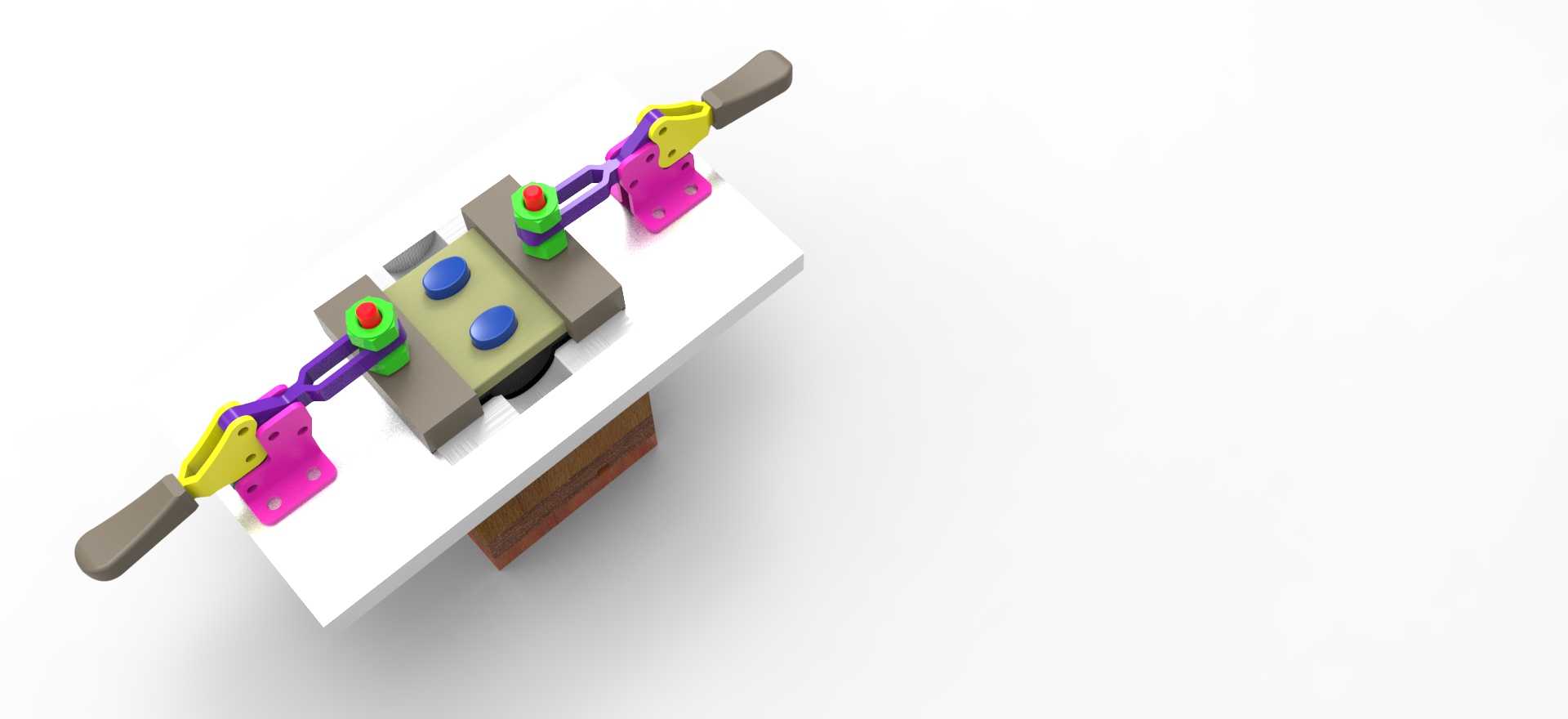

这套校准测试夹具的核心应用场景，是电动机起动器成品出厂前的性能校准与功能检测工位，属于产线端的专用定位装夹单元，主要解决手动装夹定位偏差大、测试触点对接偏移、重复装夹效率低的实际产线痛点。从结构布局来看，整套夹具以加厚不锈钢平板作为基准安装台面，台面下方通过阶梯式支撑座与产线测试台架固定，支撑座采用分层叠合结构，上层为金属承力块，下层为硬质木质垫块，既能够抵消测试过程中快速夹钳下压产生的局部冲击力，也能隔绝台架自身的振动传递，保证测试基准面的平面度公差稳定在0.02mm以内，避免基准偏移带来的校准误差。

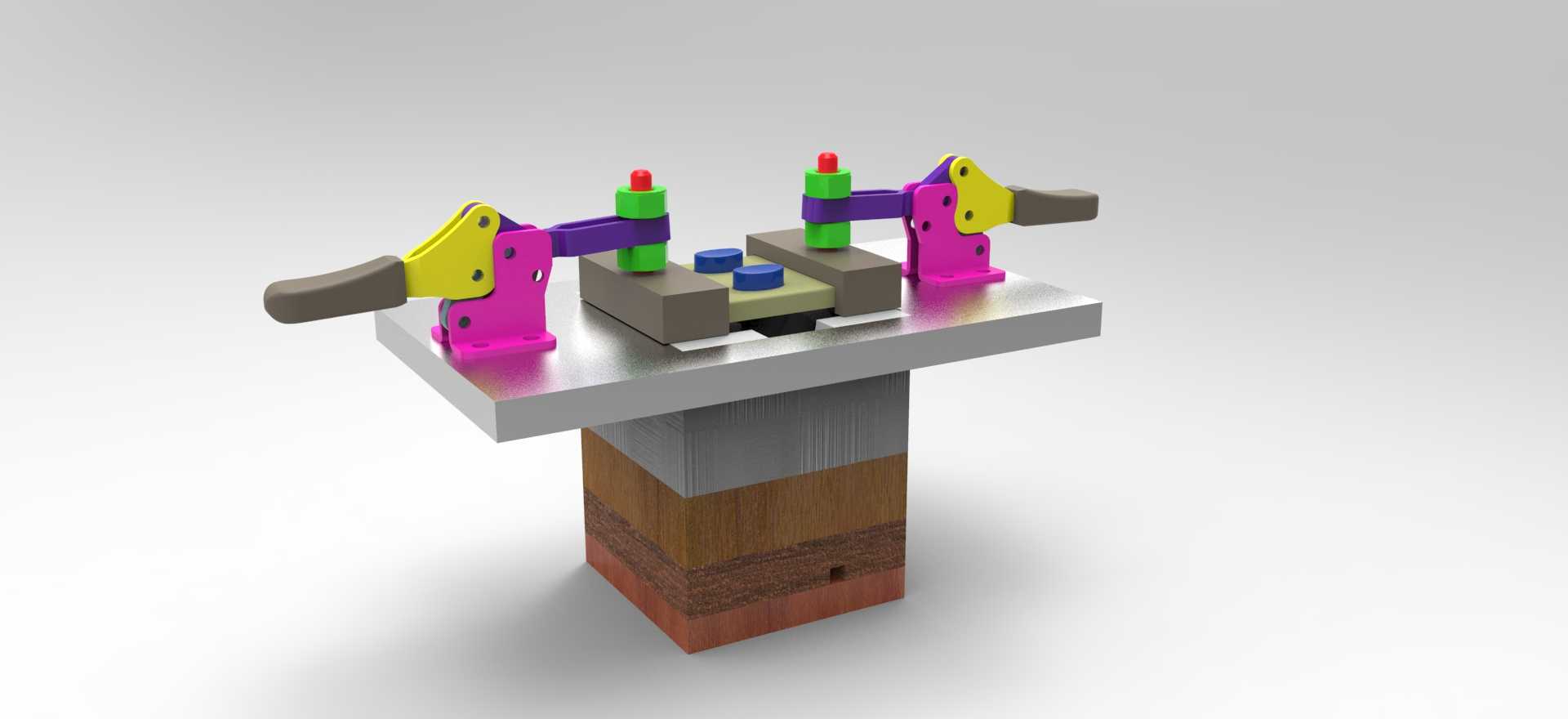

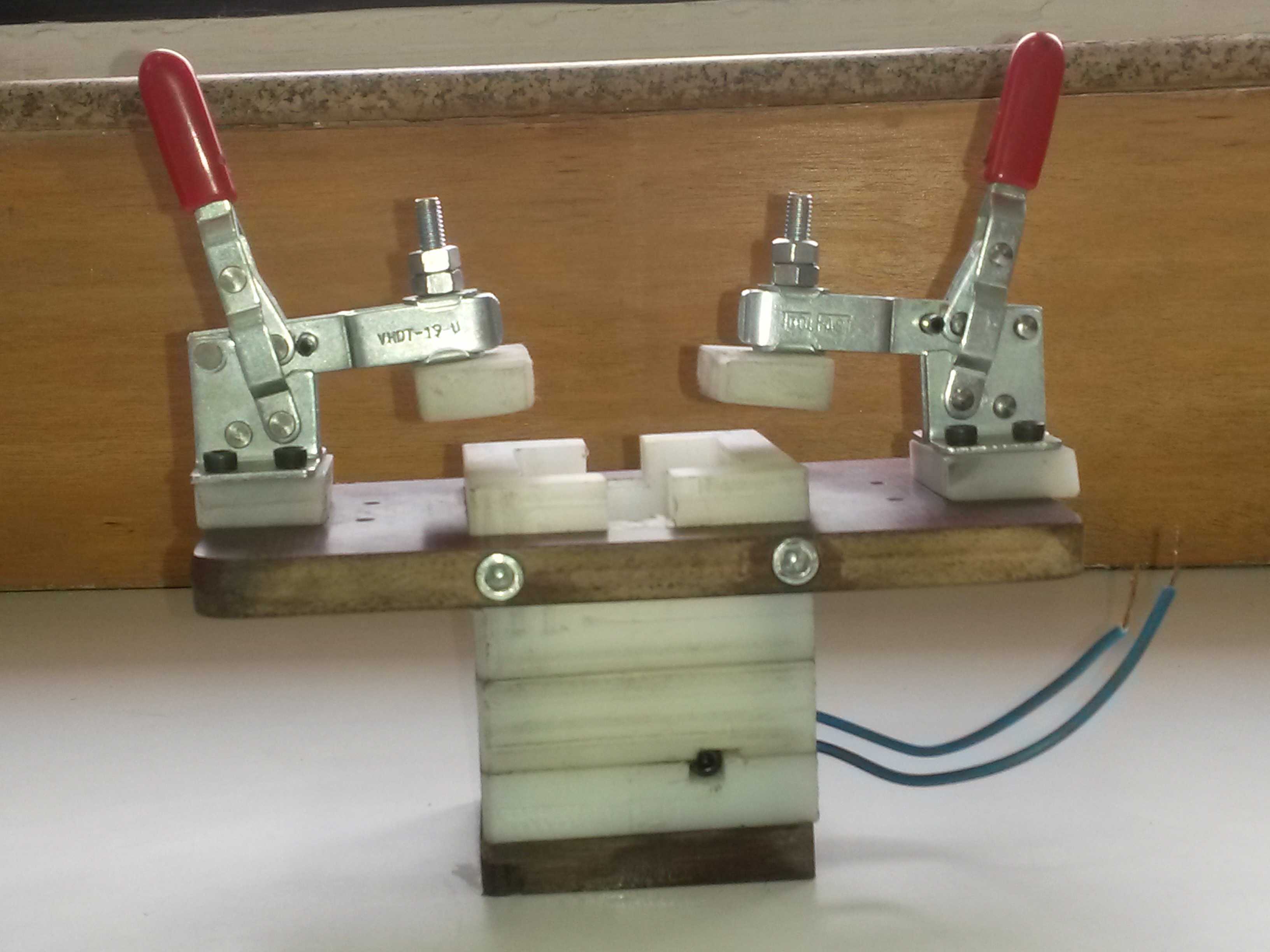

夹钳单元采用两台对称布置的水平式快速夹钳，夹钳底座通过内六角螺钉直接固定在不锈钢台面上，夹钳的压臂末端加装了紫色硬质绝缘垫块，避免装夹过程中金属压臂直接接触起动器外壳造成表面划伤，同时也能防止测试过程中出现电流导通干扰测试信号。两个夹钳的压合行程经过匹配设计，下压到位后压块刚好贴合起动器壳体的两侧定位凸台，压合力控制在120N-150N区间，既能够保证装夹后工件无窜动，也不会因为压力过大导致起动器塑料壳体产生形变损伤。

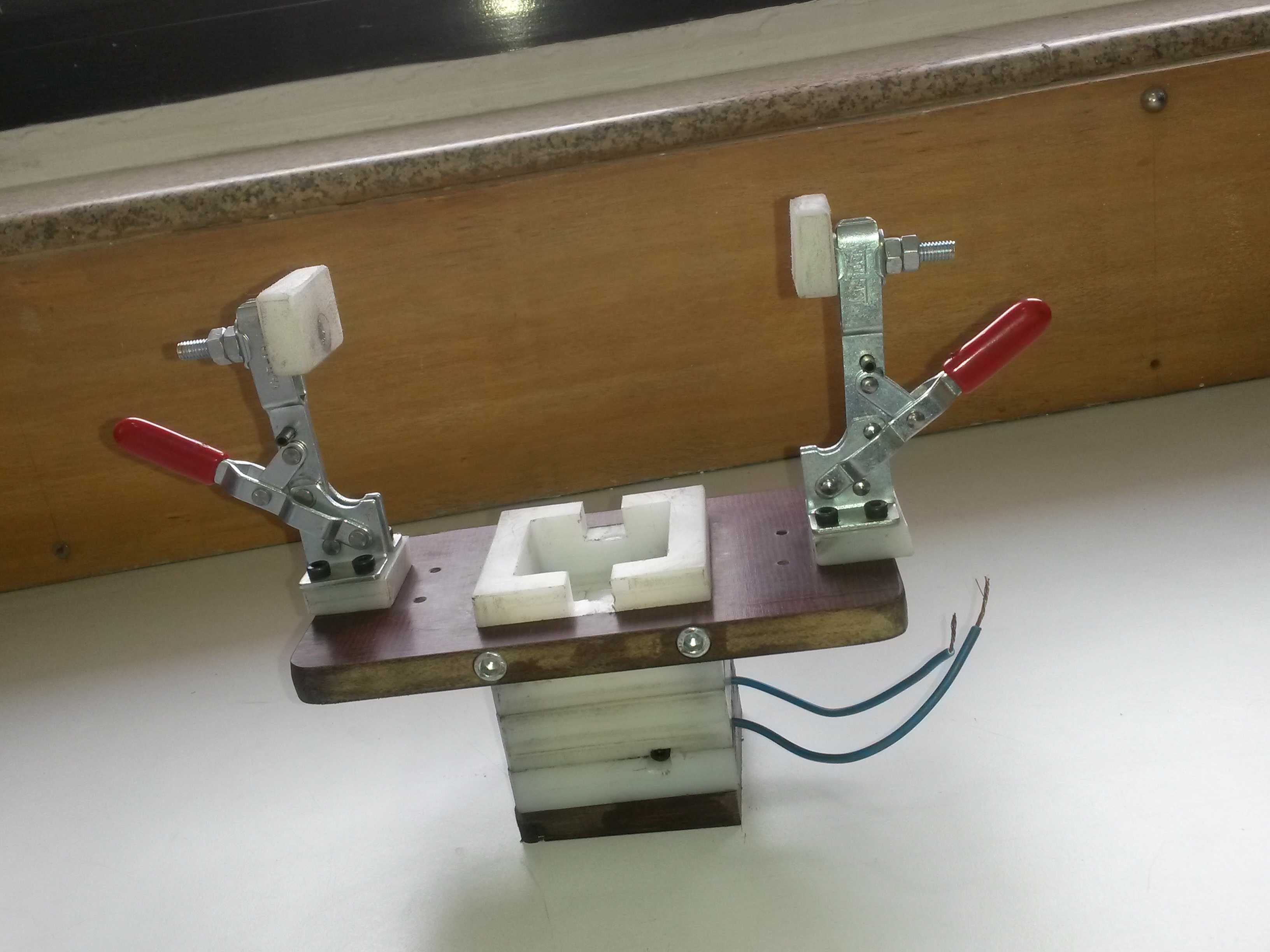

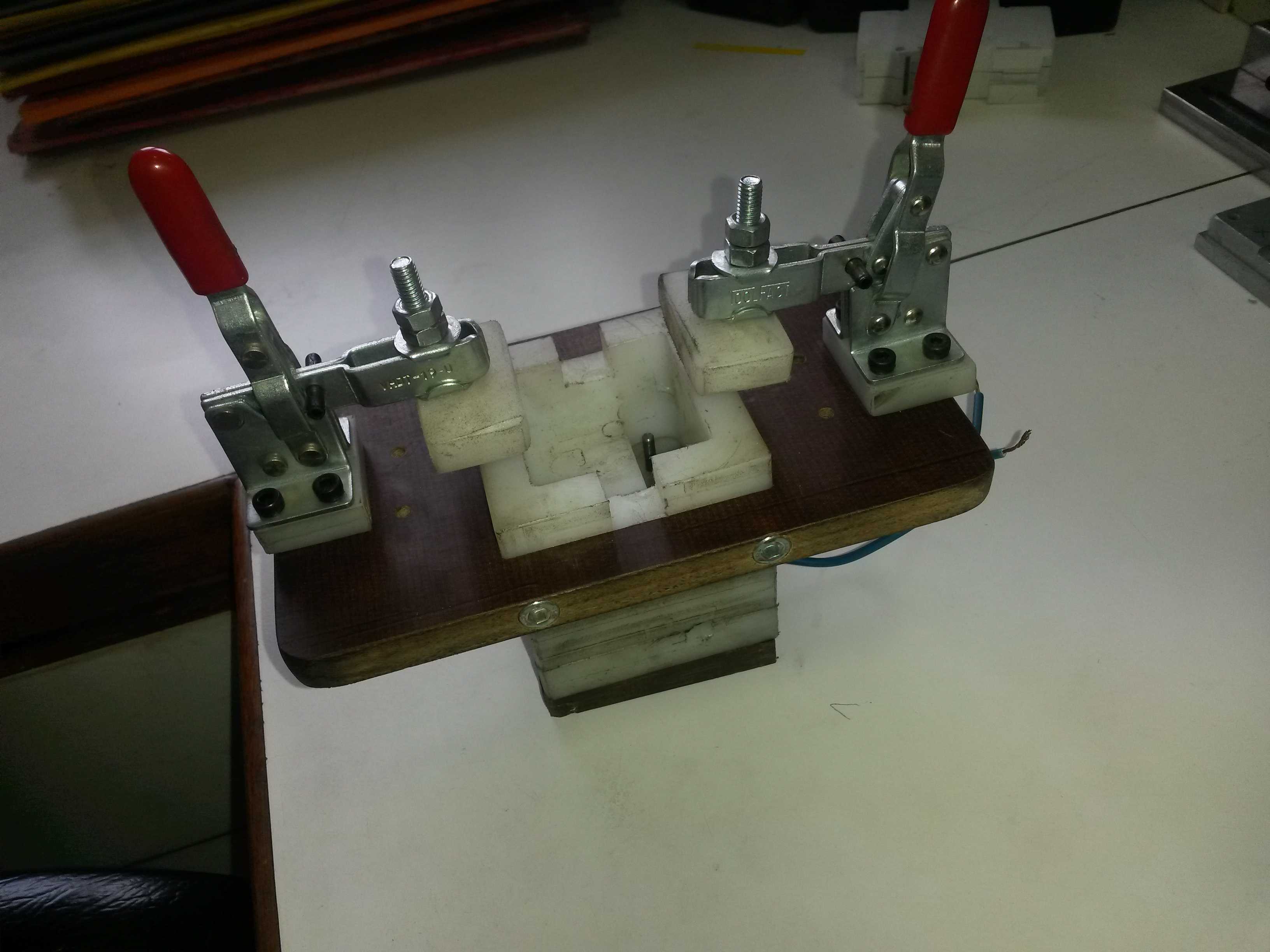

定位单元采用仿形凹槽设计，凹槽轮廓完全匹配待测试起动器的底部外形，凹槽内预留了两个定位销孔，与起动器底部的定位柱精准配合，装夹时工件顺着定位销滑入凹槽即可完成初定位，不需要反复调整位置，单工件装夹时间可以控制在3秒以内。凹槽两侧预留了测试探针的过孔，当工件装夹到位后，测试台下方的探针可以直接穿过过孔与起动器底部的测试触点对接，不需要额外调整探针位置，大幅降低测试前的对位准备时间。

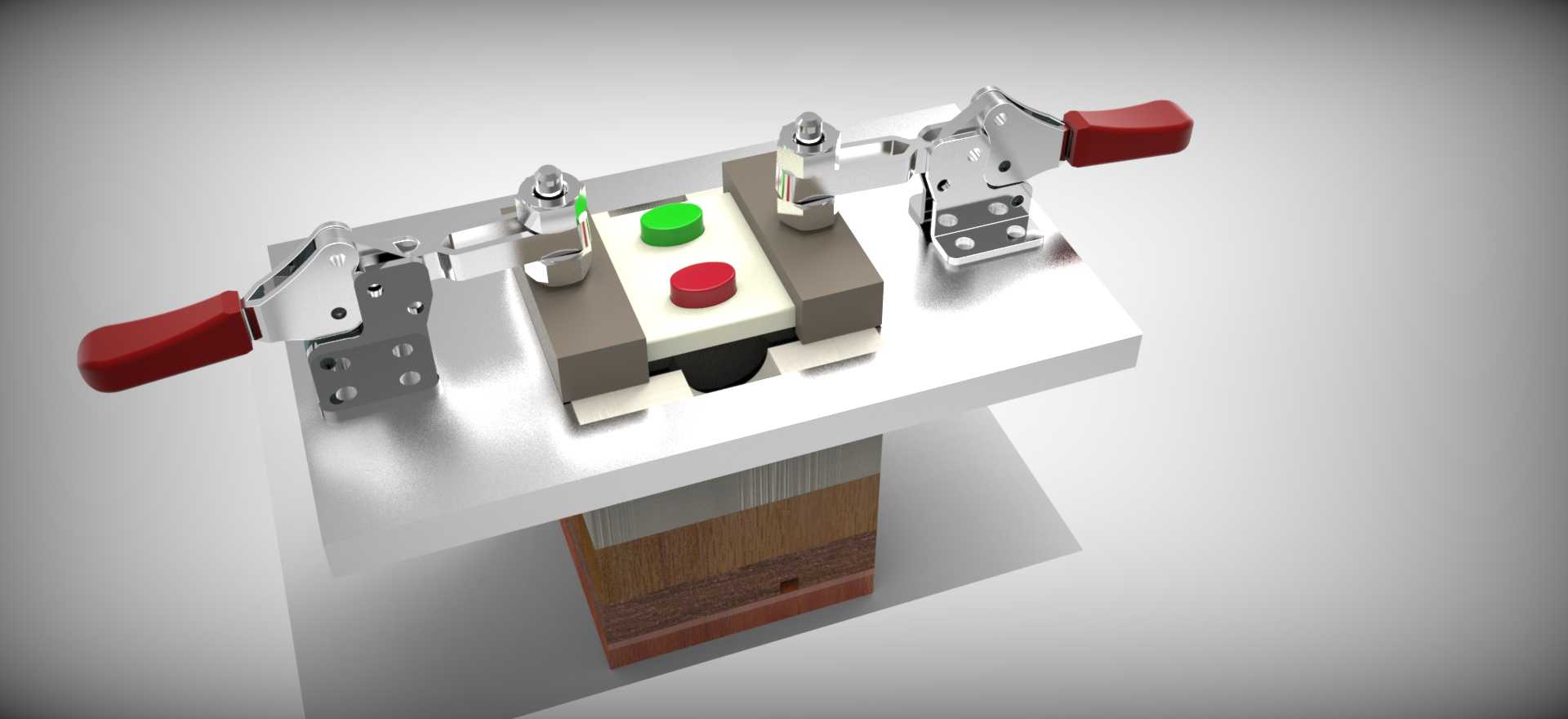

夹具上的两个带红绿按钮的柱状单元，是测试到位的触发与状态指示组件，绿色按钮对应测试回路接通信号，红色按钮对应异常报警触发，当夹钳压合到位后会首先触发绿色按钮，给出允许启动测试的信号，若测试过程中检测到起动器性能参数超出校准阈值，红色按钮会被触发，同时给出声光提示，提醒操作人员将不合格品分拣至异常品通道。两个指示单元的安装座同样采用绝缘材质制作，与不锈钢台面之间加装了绝缘垫片，避免测试电流通过台面传导造成信号干扰。

从安装边界来看，整套夹具的台面外形尺寸控制在220mm×180mm区间，下方支撑座的截面尺寸为100mm×100mm，整体高度为210mm，能够直接适配现有产线测试工位的安装孔位，不需要对现有台架做额外改造。夹钳完全打开状态下，手柄距离台面的高度为120mm，操作人员单手即可完成夹钳的开合操作，操作过程中不会与周边的测试线缆、探针机构产生运动干涉。夹钳的所有转动销轴都加装了润滑衬套，长期重复使用不会出现卡滞、松旷问题，压臂的重复定位精度可以控制在0.05mm以内，满足连续批量生产的使用需求。

在设计思路上，这套夹具完全围绕快速装夹、精准定位、信号稳定三个核心需求展开，没有多余的冗余结构，所有零部件都采用标准件与定制加工件结合的方式，快速夹钳、按钮、紧固螺丝都采用通用标准件，后期维护更换不需要单独定制配件，仿形定位块、绝缘压块、支撑座这些定制部件都采用模块化设计，后续如果需要适配不同型号的电动机起动器，只需要更换仿形凹槽块和调整压块的位置即可，不需要重新制作整套夹具，大幅降低了产线换型的成本与周期。同时整套夹具的所有棱角都做了倒圆角处理，操作人员操作过程中不会被尖锐边角划伤，符合产线作业的安全规范。
