星巴克外带杯马克杯吸管组合三维建模

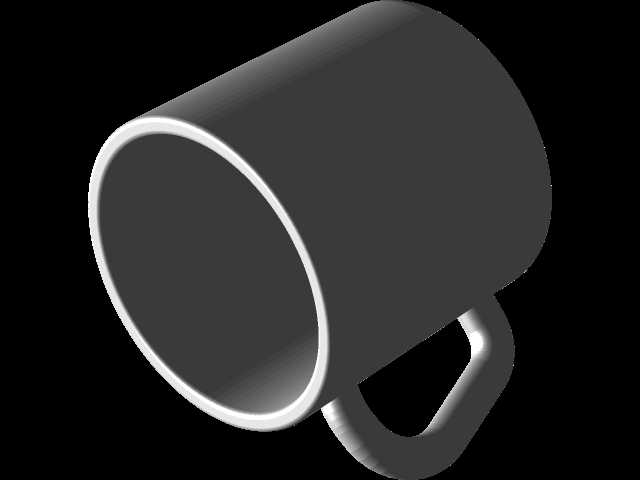

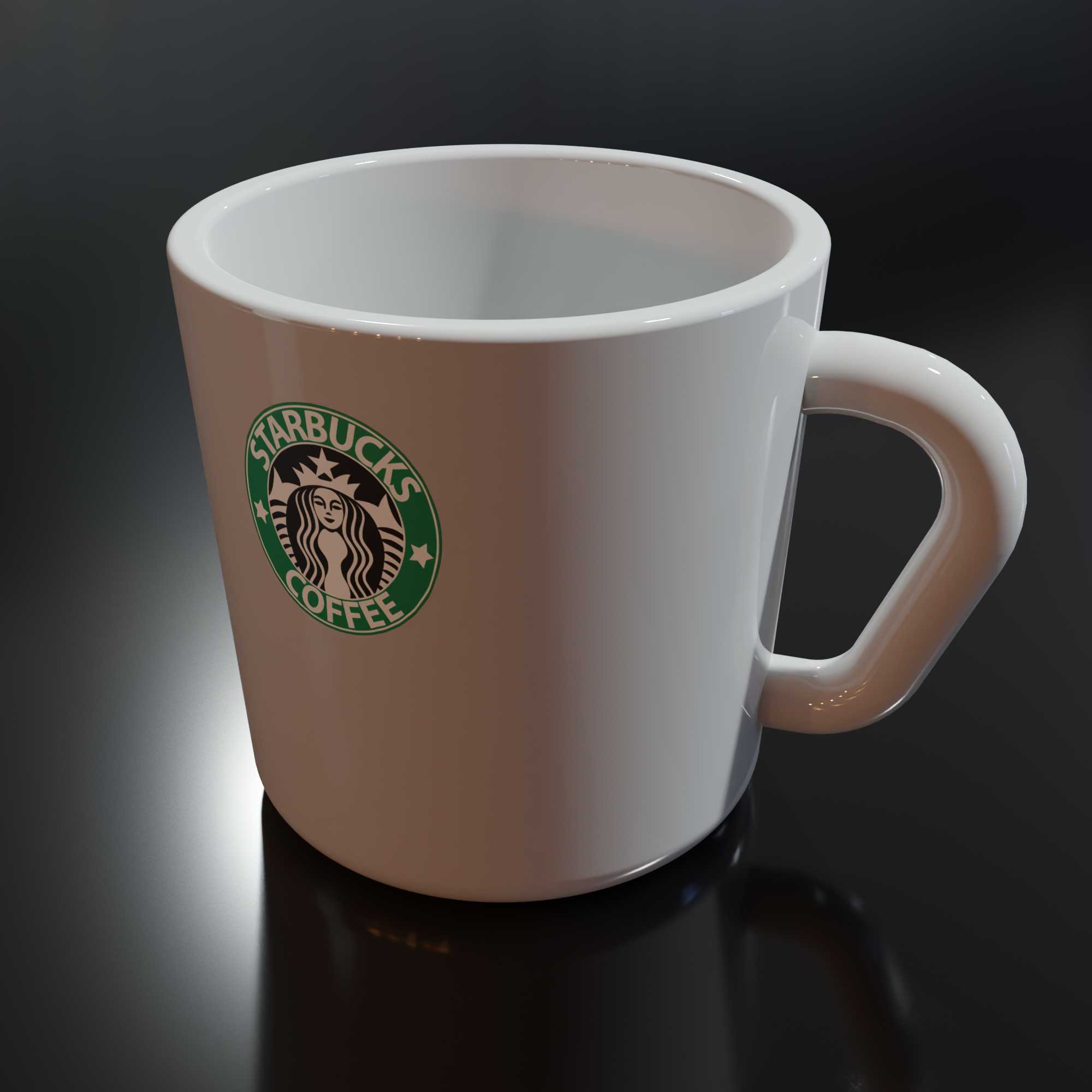

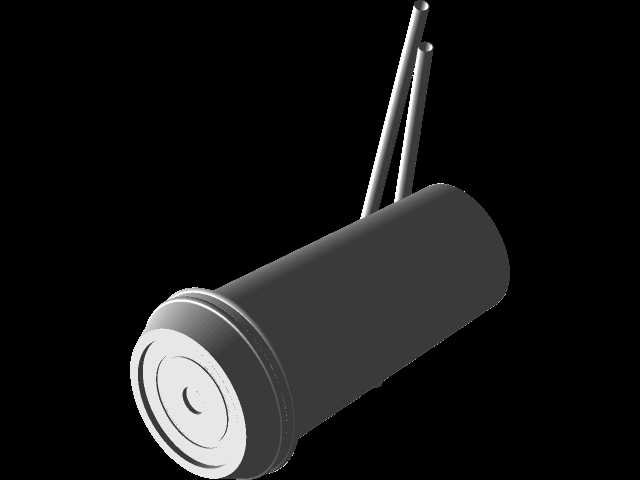

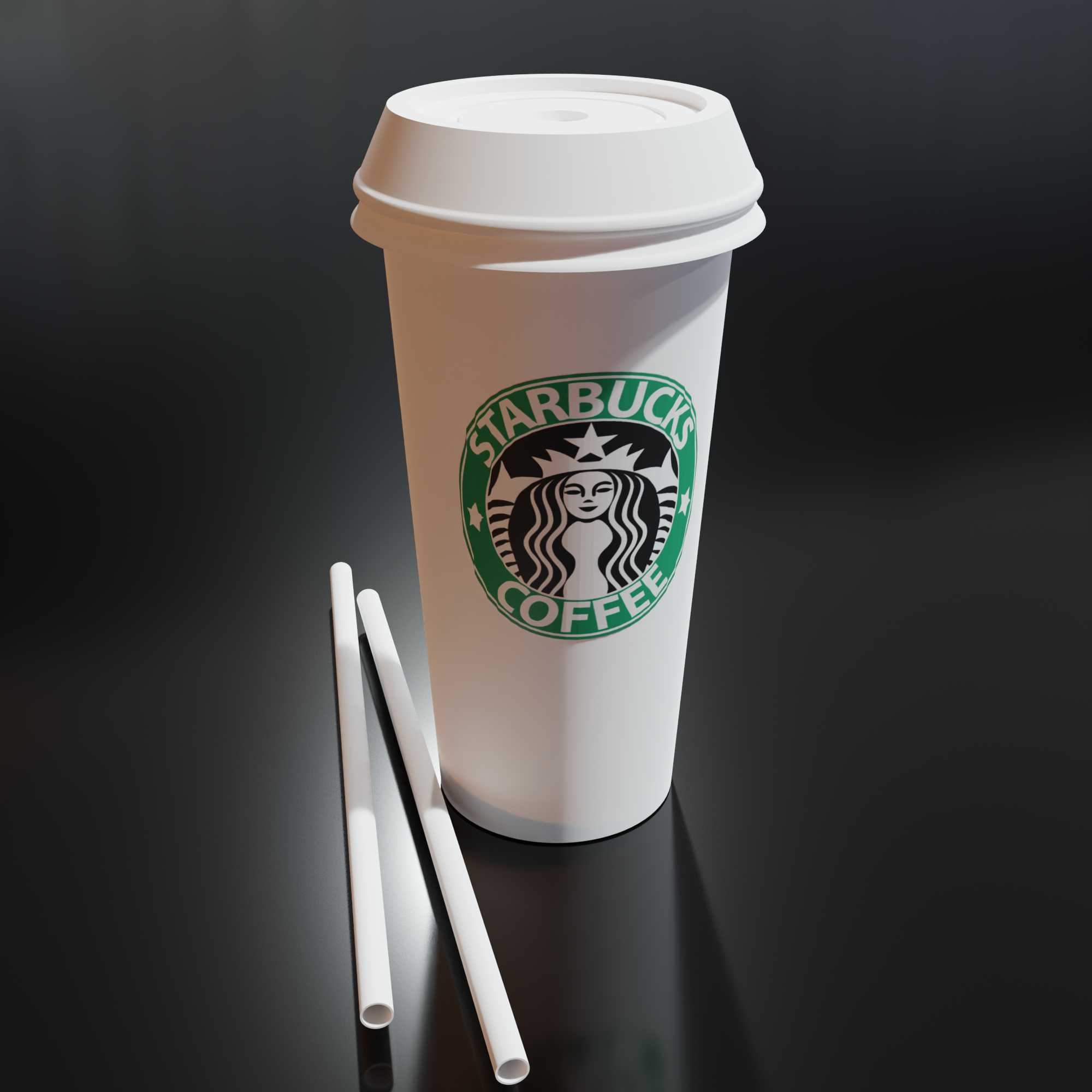

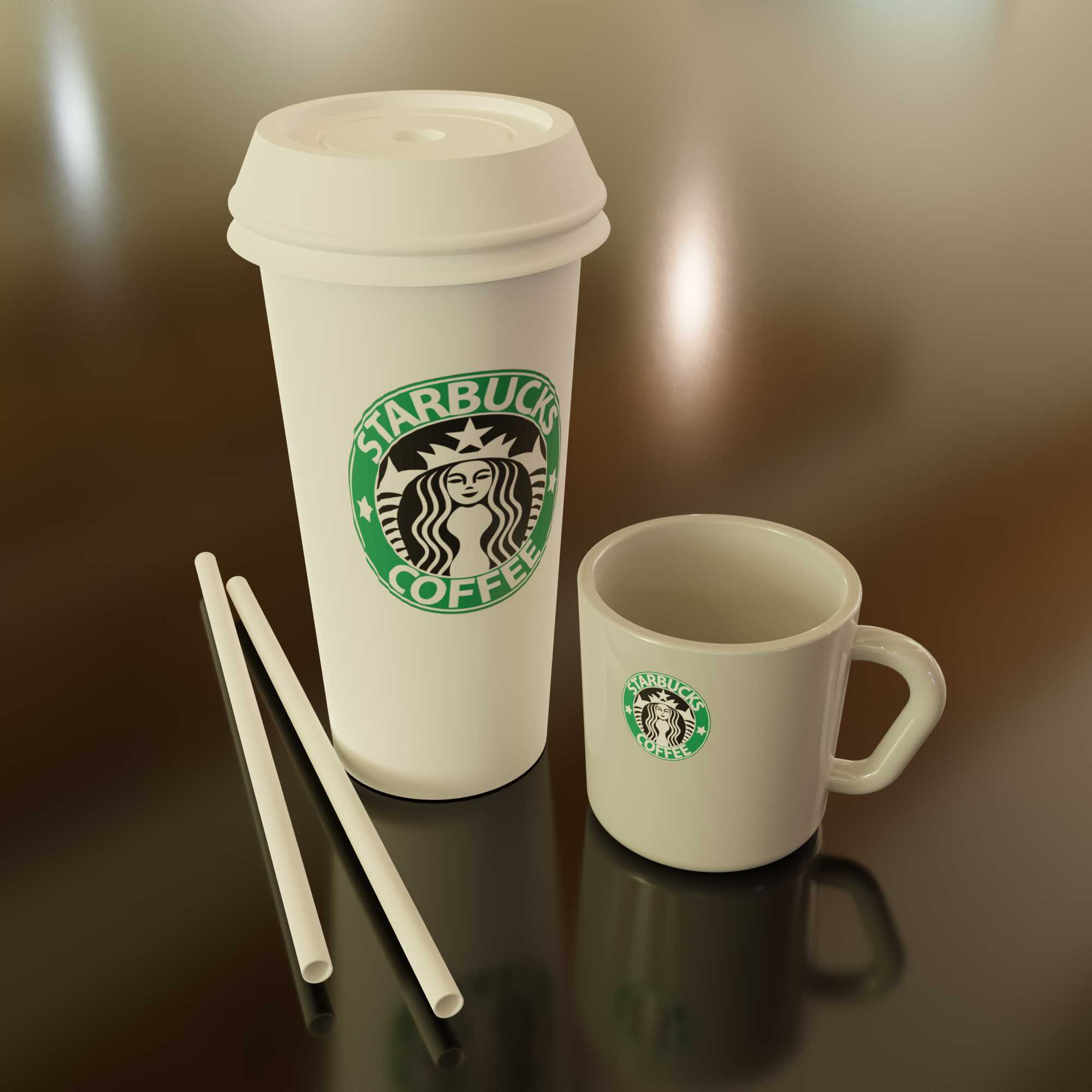

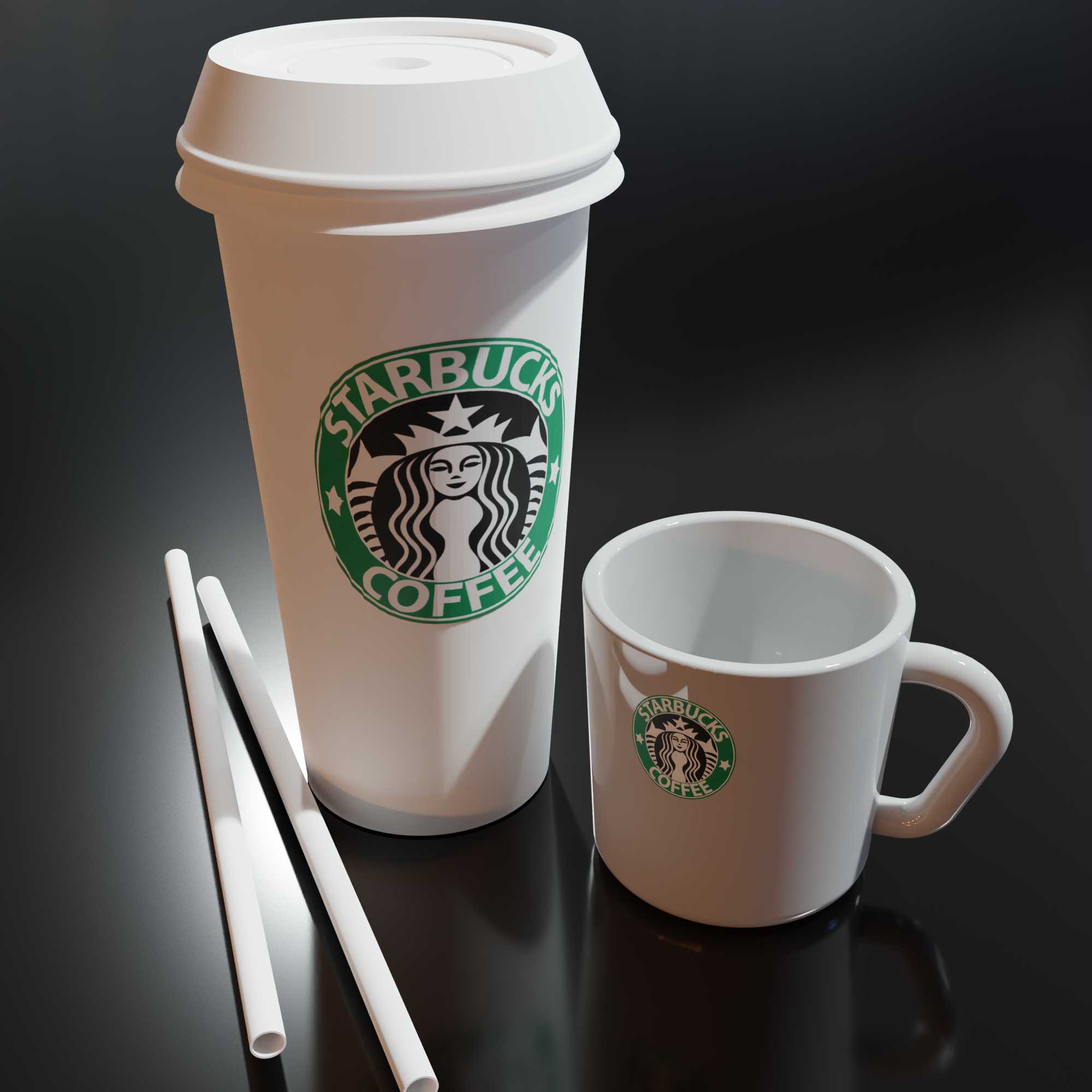

这套饮品容器三维模型，覆盖外带热饮杯、桌面马克杯、直饮吸管三类常见餐饮场景用器具，建模过程完全参照线下门店实际在用的器具尺寸做逆向还原，没有做夸张的艺术化变形，可直接用于餐饮门店陈列渲染、快消品包装打样、周边产品开发的前期结构验证环节。先从外带热饮杯的结构说起，杯身采用上宽下窄的锥度设计，锥度控制在1:8.2，这个锥度不是随意设定的，一方面是满足热饮灌注后手持的握持贴合度，成年人单手握持时，四指刚好能贴合杯身中段的弧面，不会因为杯壁过滑出现脱手风险；另一方面这个锥度刚好满足空杯堆叠的嵌套需求，嵌套后单杯占用的堆叠高度仅为杯身总高的22%，适配门店吧台的杯架存储尺寸，不会出现杯具堆叠卡滞、取杯不畅的问题。杯盖采用食品级PP件的常规扣合结构，盖沿内侧设计有3圈间断式的卡扣凸筋，凸筋高度0.8mm，和杯口的卷边结构形成过盈配合，过盈量控制在0.3mm，既可以保证盖合后倒置不撒漏，又不会因为扣合过紧导致顾客开盖费力。杯盖顶面的饮口做了下沉式设计，饮口边缘做R1.2的圆角处理，避免饮用时刮蹭唇部，顶面预留的透气孔直径1.5mm，平衡杯内外气压，避免热饮饮用时因为杯内负压导致饮品突然涌出。配套的桌面马克杯，采用直筒略收底的结构，杯身壁厚控制在3.2mm，这个壁厚是陶瓷烧制的常规安全壁厚，既不会因为壁厚过薄导致烧制过程中出现变形开裂，也不会因为壁厚过厚导致杯子过重，日常握持使用的负重感适中。杯把采用C型开放式设计，把位和杯身的连接点做了加厚的过渡圆角，圆角R5，避免应力集中导致杯把受外力碰撞时断裂，把位的内空尺寸预留了32mm的穿指空间，成年人三指可轻松穿入握持，不会出现卡指的问题。杯身的品牌标识区域做了0.2mm的下沉凹槽，适配后续丝印、贴标或者釉上彩的工艺需求，标识位置距离杯底高度72mm，刚好是日常握持时视线平齐的区域，符合品牌露出的视觉要求。配套的两根直饮吸管，采用等径圆柱结构，外径6mm，内径4.8mm，壁厚0.6mm，长度分别适配外带杯和马克杯的使用高度，吸管下端做45度斜切处理，斜切面长度8mm，方便戳穿外带杯盖的饮口密封膜，上端做R1的圆角处理，避免饮用时划伤口腔。建模过程中所有的配合边界都做了公差预留，杯盖和杯口的配合、杯身堆叠的配合、吸管和杯盖饮口的配合都按照实际生产的公差带做了偏移，不会出现模型装配干涉的问题。外形尺寸方面，外带杯总高162mm，杯口外径90mm，杯底外径62mm；马克杯总高78mm，杯口外径82mm，杯底外径76mm，不含杯把的杯身直径82mm，杯把外伸距离35mm；长吸管总长190mm，短吸管总长120mm，所有尺寸都和实际市售产品的测量值偏差控制在1mm以内，可直接用于3D打印手板验证、渲染出图做营销物料、或者作为餐饮场景三维搭建的道具使用。从设计思路上，整套模型没有做多余的装饰结构，完全还原量产器具的实用属性，所有的圆角、拔模角度、壁厚设计都对应实际生产的工艺要求，比如外带杯的拔模角度刚好适配注塑或者纸浆模塑的脱模需求，马克杯的壁厚均匀性满足陶瓷烧制的收缩率要求，不会出现壁厚突变导致的成型缺陷。在实际应用场景中，这套模型除了用于快消品牌的周边产品开发验证，还可以用于餐饮空间的三维可视化搭建、外卖包装的方案演示、影视动画的场景道具制作，因为所有结构都做了实体化建模，没有破面、重叠面的问题，导入各类三维软件都可以直接编辑，不需要额外的几何修复。
