CR型立式常压储液罐体结构设计

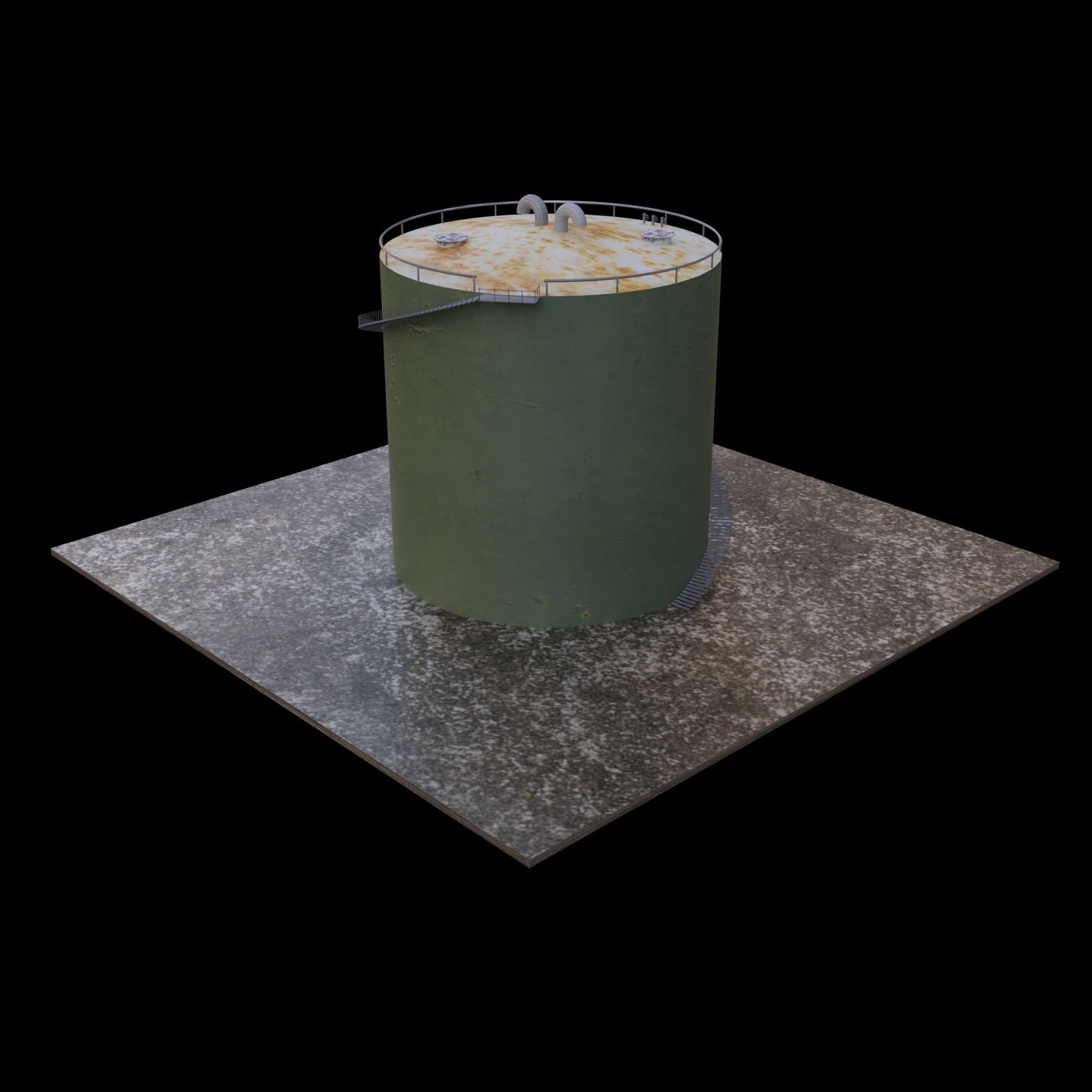

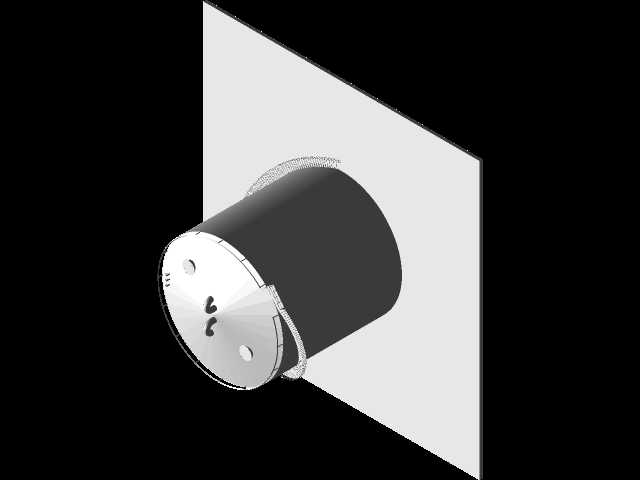

　　在油气储运、炼化厂区、大宗油料仓储库区以及农场油料补给站点的布局中，立式圆筒形储液罐体是核心的静态存储单元，本次呈现的CR型储油罐结构，针对汽油、柴油、常温沥青等不同黏度的液体存储需求做了适配性设计，区别于高压承压储罐，该类罐体为常压设计，整体结构围绕长期露天静置存储的工况展开。从安装边界来看，罐体坐落在硬化防渗混凝土地基平台上，地基平台做了找坡与防渗层处理，边缘预留了围堰安装的空间，避免介质泄漏后扩散，罐体底部与地基接触的位置设置了环形边缘板，分散罐体满液状态下的竖向载荷，防止局部沉降导致的罐体变形。罐体主体采用等直径圆筒结构，相比锥底储罐，平底立式结构的土地利用率更高，单罐存储容积更大，适合大宗油品的集中存储，

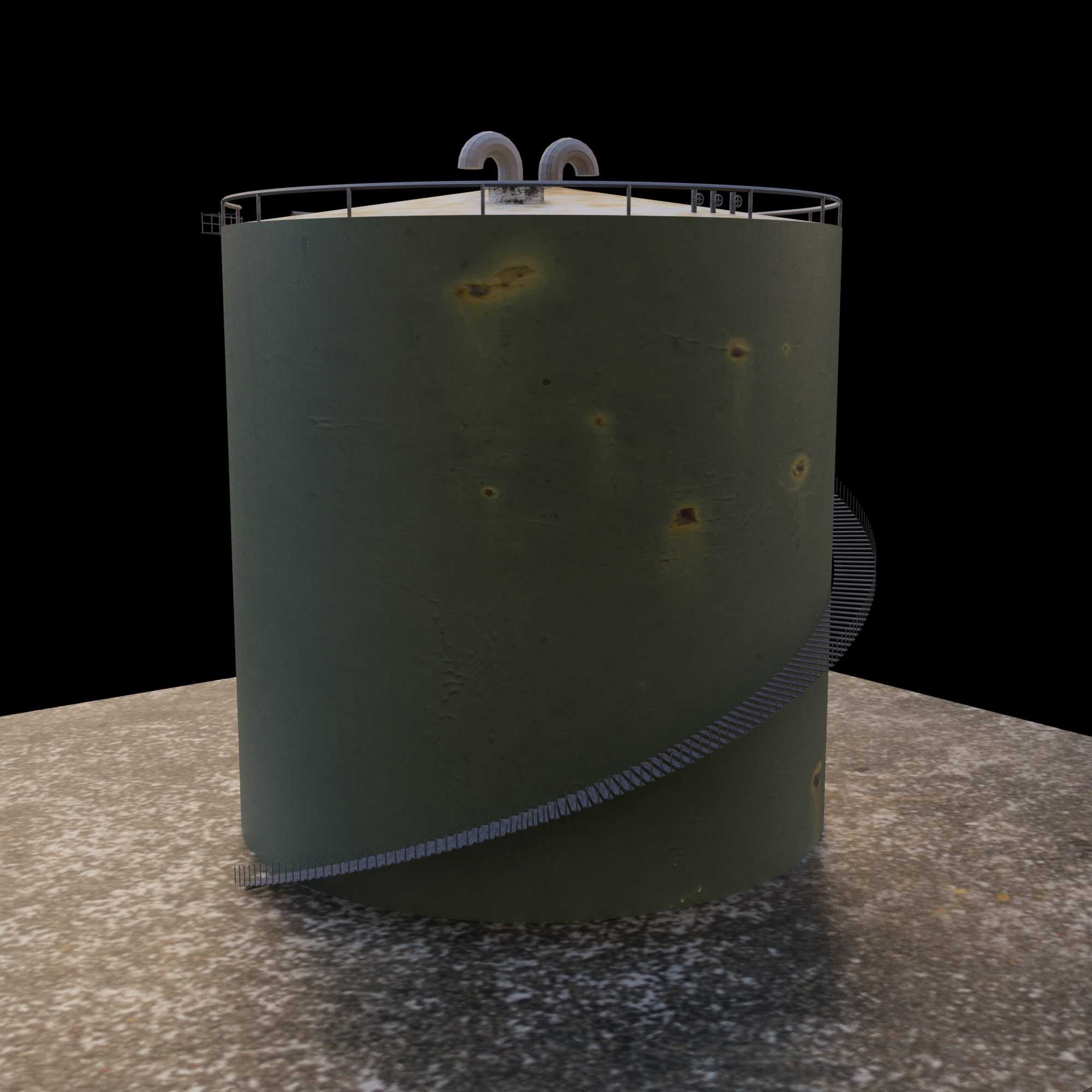

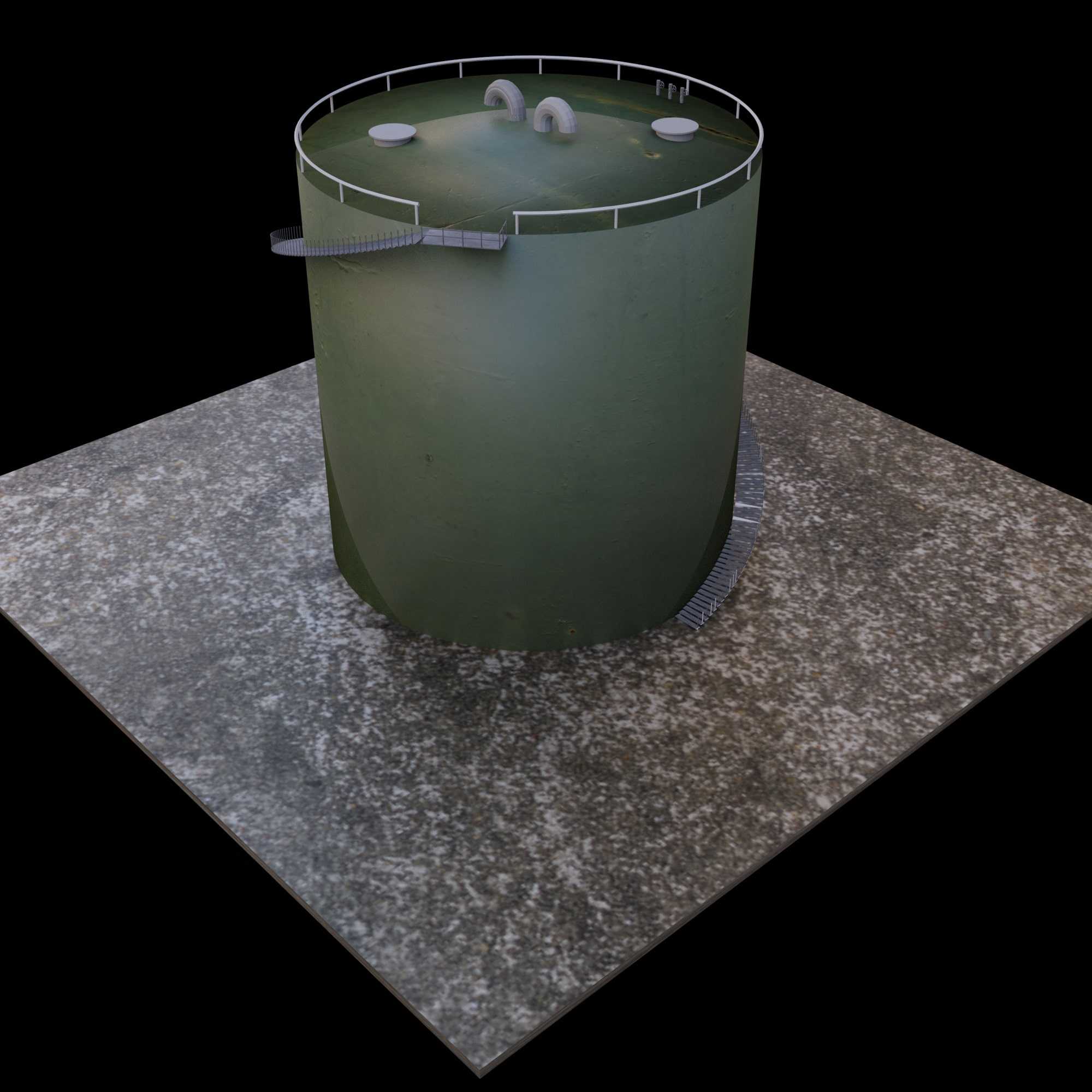

　　罐壁采用变厚度设计思路，下部壁板承受的液柱压力更高，板材厚度随高度提升逐步减薄，在保证结构强度的前提下控制整体自重，降低建造成本。罐顶采用带弱连接结构的拱顶设计，顶部设置了呼吸阀、量油孔、检修人孔以及透光孔，其中呼吸阀用于平衡罐内外压力差，避免昼夜温差变化导致罐内压力波动引发的罐体抽瘪或鼓胀，量油孔用于人工检尺测量介质液位与温度，检修人孔方便运维人员进入罐内开展清罐、防腐检修作业，罐顶周边设置了一圈防护栏杆，配合罐壁外侧的盘梯，满足运维人员登顶作业的安全防护要求，盘梯的踏步做了防滑处理，扶手高度符合工业安全防护规范，从地面延伸至罐顶平台，避免人员攀爬时发生坠落风险。在功能特性上，该类储罐的进出液管线设置在罐壁下部位置，

　　进液管延伸至罐内靠近底部的区域，减少进液时介质飞溅产生的静电，出液口设置在距离罐底一定高度的位置，避免罐底沉积的水杂随介质输出，罐壁下部还设置了排污口，用于定期排出罐底沉积的杂质与污水，保证存储介质的清洁度。针对露天布置的工况，罐体外壁做了防腐涂层处理，适配户外日晒雨淋的使用环境，减少外壁锈蚀速率，延长罐体使用寿命，罐顶表面做了防滑纹理处理，避免运维人员登顶作业时滑倒。从设计逻辑上，该结构优先考虑长期静置存储的可靠性，没有设置复杂的内浮盘等结构，适合存储闪点较高、挥发损耗控制要求相对宽松的介质，在农场的柴油存储点、中小型炼油厂的中间原料缓存区、工业厂区的燃料油仓库区域都能适配，安装时不需要复杂的吊装设备，现场组焊的难度较低，

　　后期运维的成本也相对可控。需要注意的是，该类储罐的安装地基需要做承载力验算，满液状态下罐体总重量较大，要避免不均匀沉降导致罐壁撕裂、管线拉裂的问题，罐区周边需要设置符合规范要求的防火堤，配备对应的消防设施，满足易燃易爆介质存储的安全规范要求。在三维建模过程中，该结构还原了实际工程中的细节特征，包括罐壁的焊缝余高、盘梯的支撑结构、罐顶附件的布置位置、地基平台的纹理特征，能够用于罐区布局规划、运维培训课件制作、储运方案演示等场景，结构尺寸按照行业常用的中型常压储罐比例还原，各部件的装配关系符合实际工程的安装逻辑，没有出现结构干涉的问题，对于刚接触储运设备设计的人员来说，也可以通过该模型理解常压立式储罐的基本结构组成，掌握各部件的功能定位与布置原则。
