浮顶式FR型储油罐工业三维设计模型

　　在石油炼化、成品油仓储以及大宗液态物料中转的作业场景里，浮顶式储油罐是常压液态物料存储环节的核心承压存储单元，这类FR型浮顶储油罐的设计逻辑，完全围绕易挥发轻质油品的存储损耗控制展开，区别于固定顶储罐的全封闭结构，浮顶会随着罐内液位的升降直接贴合液面移动，从结构根源上削减液面上方的气相空间，大幅降低汽油、轻质石脑油这类易挥发介质的呼吸损耗，同时也能减少外界杂质、降水进入罐内污染存储介质的概率。从实际工程落地的角度看，这类储罐的设计首先要匹配现场的地基承载边界，罐底采用带边缘坡度的排板结构，中心向四周找坡以方便罐底沉积的积水、杂质通过排污口排出，避免长期积液造成罐底板腐蚀；罐壁采用多圈壁板组焊的变壁厚设计，

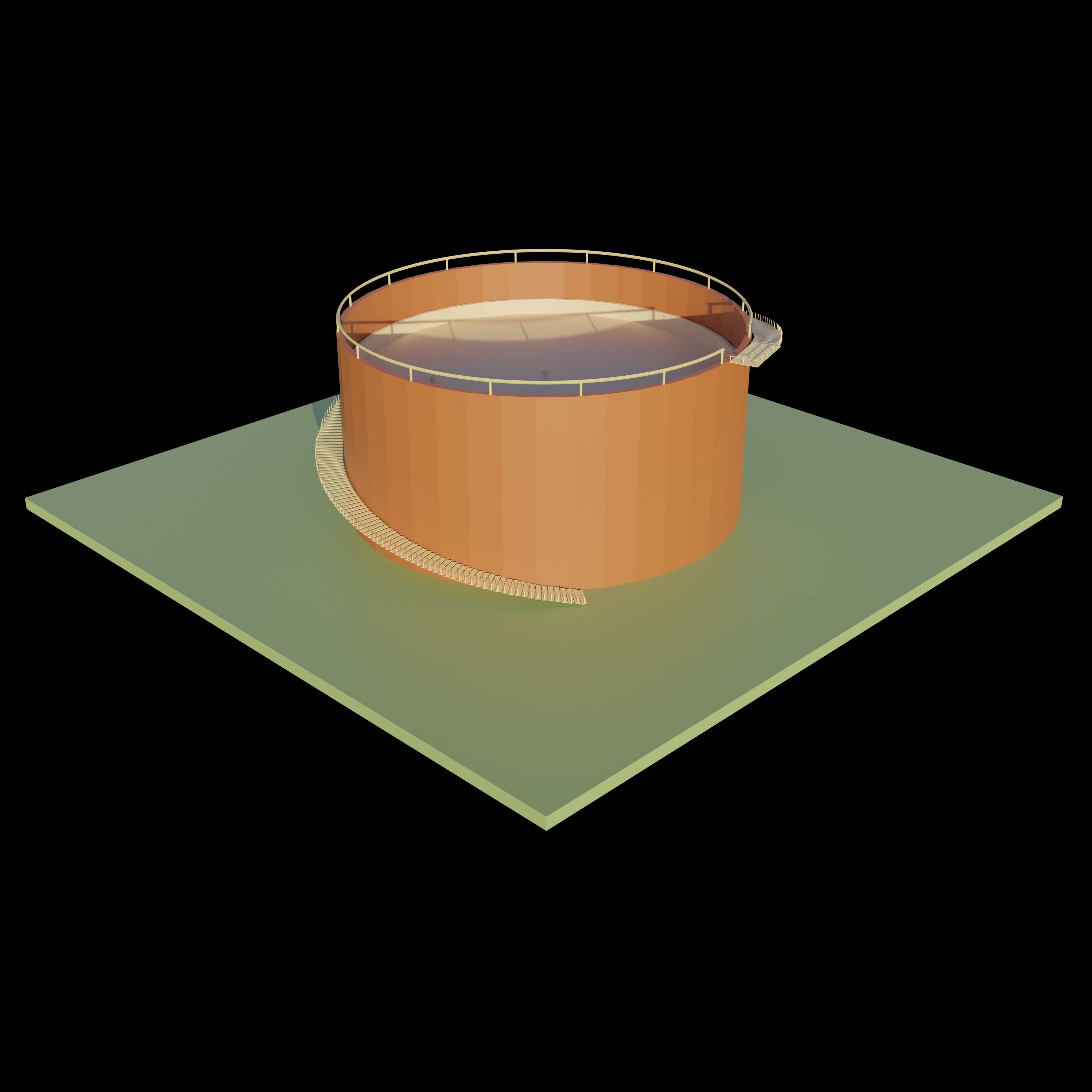

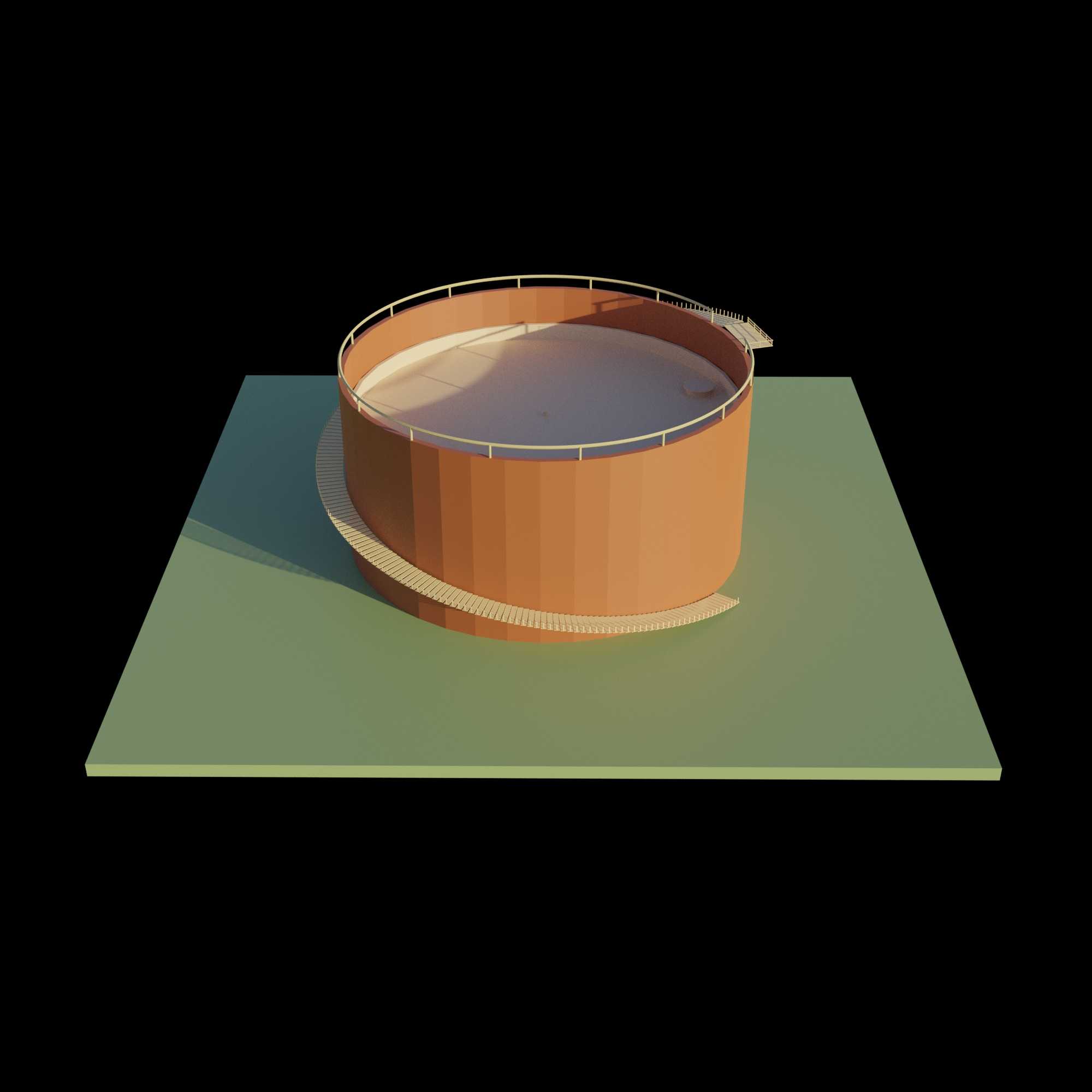

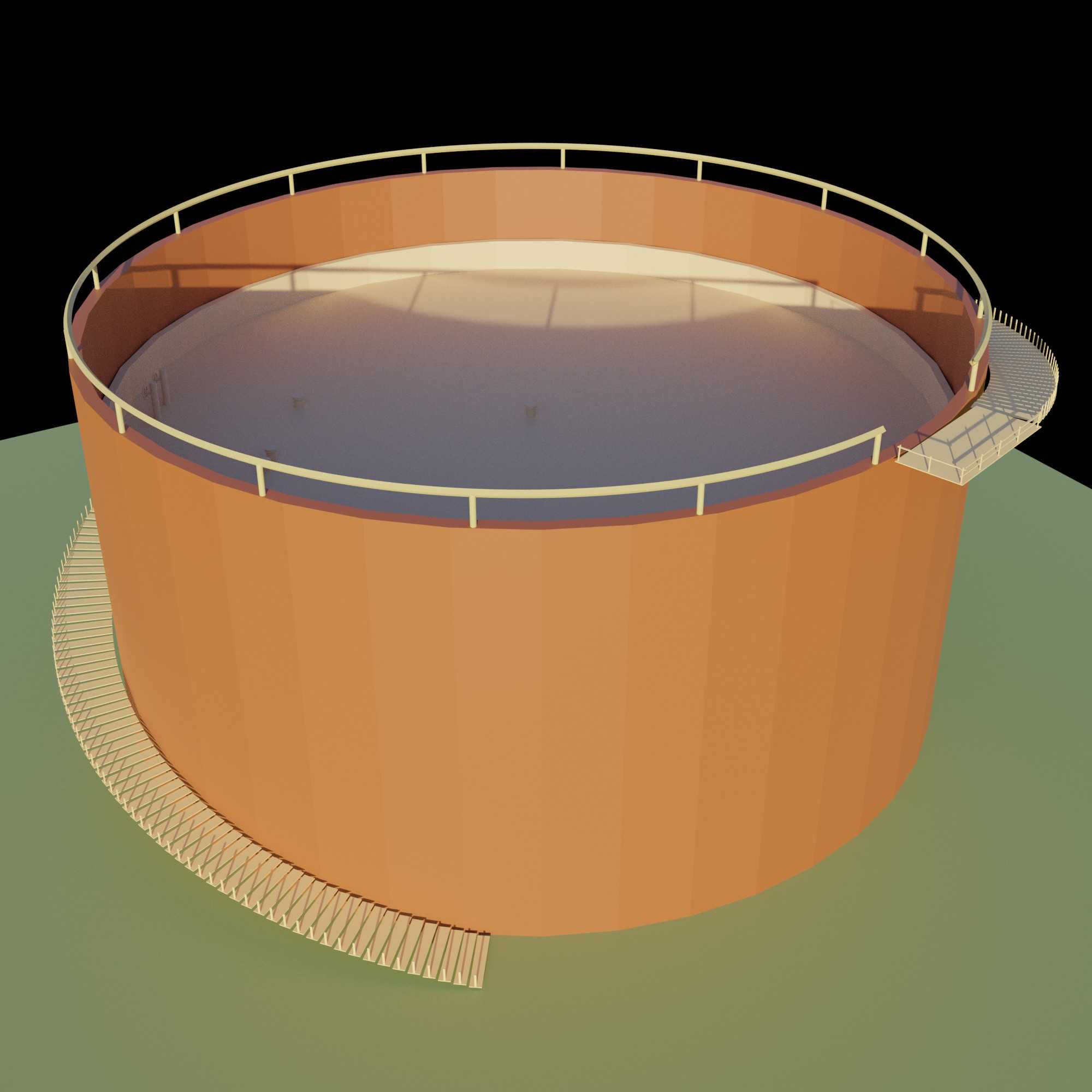

　　越靠近罐底的壁板承受的液体静压力越大，对应选用的板材厚度也逐级增加，上部壁板因为承压降低可适当减薄，在满足结构强度要求的前提下控制整体耗材成本。罐顶的浮盘结构是整个设计的核心功能部件，浮盘周边设置有密封装置，紧密贴合罐壁内壁，既保证浮盘升降过程无卡滞，又能阻断气相介质的逸散通道；浮盘表面设置有导向装置、量油孔以及紧急排水口，导向装置沿罐壁周向对称布置，限制浮盘升降过程中的水平偏移，避免浮盘卡涩造成密封失效，量油孔用于日常人工检尺测量液位、介质温度，紧急排水口则是在罐顶意外积水超过浮盘承载阈值时，将积水直接导入罐内，防止浮盘过载倾覆。罐体外周设置有盘梯与顶部巡检平台，盘梯沿罐壁螺旋爬升，踏步采用防滑格栅板设计，

　　适配户外露天作业的防滑需求，顶部巡检平台沿罐顶周向设置护栏，护栏高度满足工业巡检的安全防护要求，方便运维人员日常检查浮盘密封状态、顶部附件运行情况。在安装边界的考量上，这类储罐需要预留足够的罐区防火间距，单罐周边要设置防火堤，罐基础采用钢筋混凝土环梁加砂石垫层的结构，保证罐体沉降均匀，避免不均匀沉降造成罐壁焊缝拉裂、浮盘卡滞；罐壁下部设置有进出油接管、排污接管、人孔，人孔用于检修期间人员进出罐内清理、检查，进出油接管的位置要避开浮盘的最低落位高度，防止浮盘落到最低位置时封堵接管口。设计建模过程中，需要重点校核浮盘全行程升降的干涉情况，确认浮盘从最低液位到最高液位的整个移动路径上，与罐内接管、导向装置、量油装置均无结构干涉，

　　同时要匹配实际工程中的接管方位、盘梯起始位置，保证模型与现场施工的安装方位一致，方便后续做罐区的整体布局规划、施工交底模拟。这类储罐除了存储汽油，也可适配柴油、燃料油甚至常温沥青的存储需求，存储高粘度介质时可在罐壁增设加热盘管，维持介质的存储温度保证流动性，浮顶结构的设计也能减少高粘度介质的氧化结皮，降低介质存储过程中的变质损耗。
