SKYLAB SKM53型GPS定位模块结构设计

项目分类:传感器 发布时间:2021-10-25 ID:337620
  • SKYLAB SKM53型GPS定位模块结构设计
  • SKYLAB SKM53型GPS定位模块结构设计
  • SKYLAB SKM53型GPS定位模块结构设计
  • SKYLAB SKM53型GPS定位模块结构设计

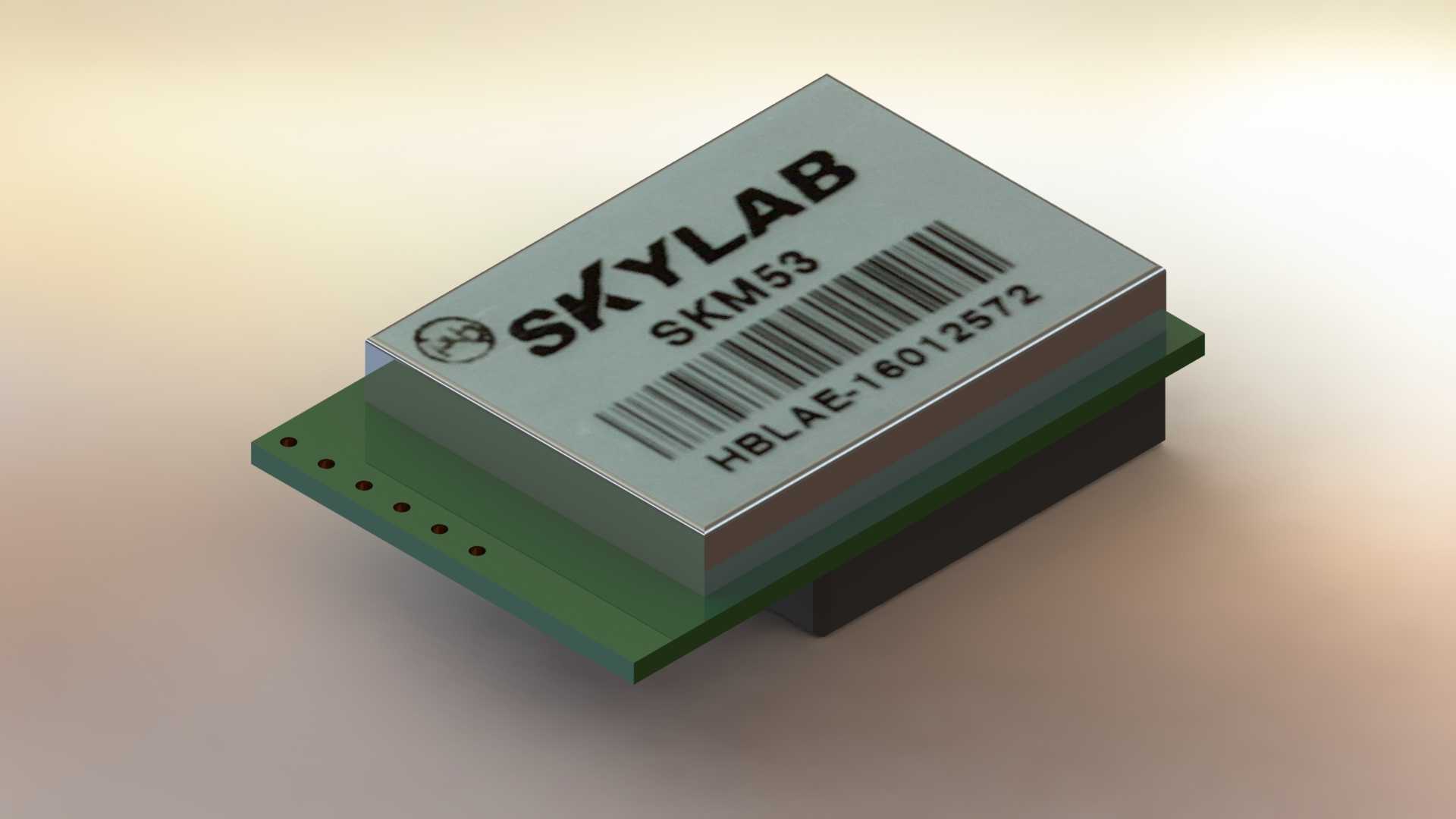

  在车载定位终端、便携导航设备、野外测绘手持机这类需要卫星定位能力的硬件开发中,嵌入式GPS模块的选型与结构适配是结构工程师绕不开的环节,本次呈现的SKM53系列模块结构,完整还原了量产级贴片式GPS模块的装配细节,可直接用于主板堆叠设计阶段的干涉校验。从实际应用场景来看,这类模块常被集成在车载T-BOX、共享单车上的定位锁具、物流追踪标签、无人机飞控系统内部,工作时需要通过板载陶瓷天线接收卫星信号,因此结构设计上首先要考虑天线区域的净空要求——模块顶部的金属屏蔽罩上方不能有金属构件遮挡,安装时要避开主板上的高频干扰源,比如开关电源的电感、高速信号线的走线区域,避免信号衰减导致定位失锁。

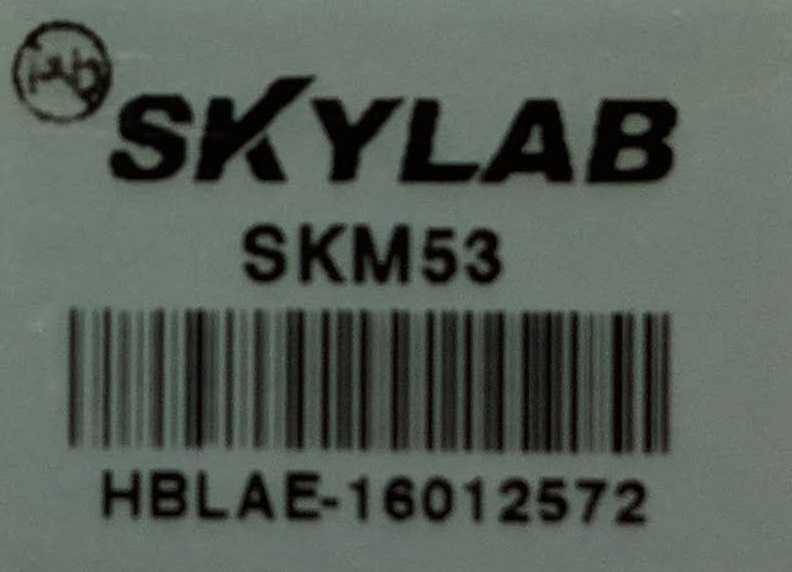

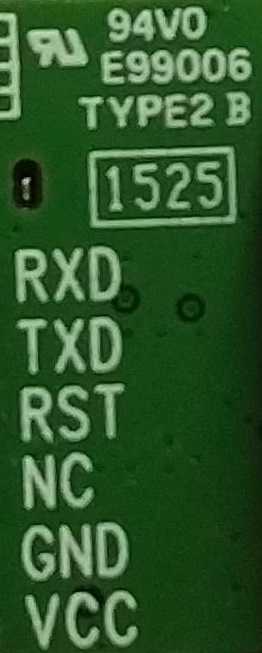

  从产品功能特性来看,该模块采用一体化集成设计,将卫星信号接收射频单元、基带解算芯片、滤波电路全部封装在金属屏蔽罩内部,底部通过排针或者贴片焊盘与主控主板连接,侧面伸出的绿色PCB延伸板上预留了定位安装孔与信号测试点,既可以采用SMT贴片工艺完成自动化焊接,也能通过排针实现插件式安装,适配不同产能规模的生产装配需求。设计思路上,模块整体采用分层堆叠结构,最上层是印有产品标识的金属屏蔽盖,采用马口铁冲压成型,侧边做折边包角处理,既可以屏蔽外界电磁干扰对内部射频电路的影响,也能保护内部的陶瓷天线与芯片不受外力磕碰,屏蔽盖与下层PCB基板采用卡扣加焊锡的方式固定,在回流焊过程中不会出现壳体脱落的问题;中间层是核心电路基板,陶瓷天线贴装在基板靠近上盖的一侧,解算芯片与周边阻容件布置在基板另一侧,通过过孔实现上下层的信号连通;最下层的延伸PCB板做了沉金处理,焊盘平整度控制在0.1mm以内,保证SMT焊接时的上锡可靠性,板边的四个半圆形定位孔对应治具上的定位柱,在生产贴片时可以快速完成模块的上料定位,减少贴装偏移的不良率。

  外形尺寸与安装边界方面,该模块主体屏蔽罩部分的长宽尺寸控制在工业级嵌入式模块的通用规格范围内,整体高度不超过6mm,对于内部空间紧凑的便携设备来说,安装时只需要在主板上预留对应尺寸的焊盘封装,屏蔽罩周边预留1mm的安全间隙即可,不需要额外设计固定结构;延伸板上的安装孔孔径为1.2mm,若采用螺丝固定的安装方式,需要在主板对应位置设计同规格的螺丝孔,锁付时扭力不能超过0.3N·m,避免PCB板受挤压出现变形导致内部陶瓷天线开裂。实际选型装配时还要注意,模块的信号接收面要尽量朝向设备外壳的无遮挡区域,若设备外壳采用金属材质,需要在对应模块天线的位置预留非金属的信号窗口,窗口面积不能小于模块屏蔽罩的顶面面积,否则会大幅降低信号接收灵敏度。另外模块底部的焊盘定义兼容主流同尺寸GPS模块的引脚定义,在做产品迭代时可以直接替换同封装的其他型号模块,不需要重新改板,能有效缩短硬件开发的周期。在做结构堆叠校验时,要注意模块下方的主板区域不能布置过高的元器件,避免模块贴装后与下方元件出现干涉,同时要在模块周边预留测试点的操作空间,方便生产阶段的功能调试。
