漫反射型光电感应开关结构设计

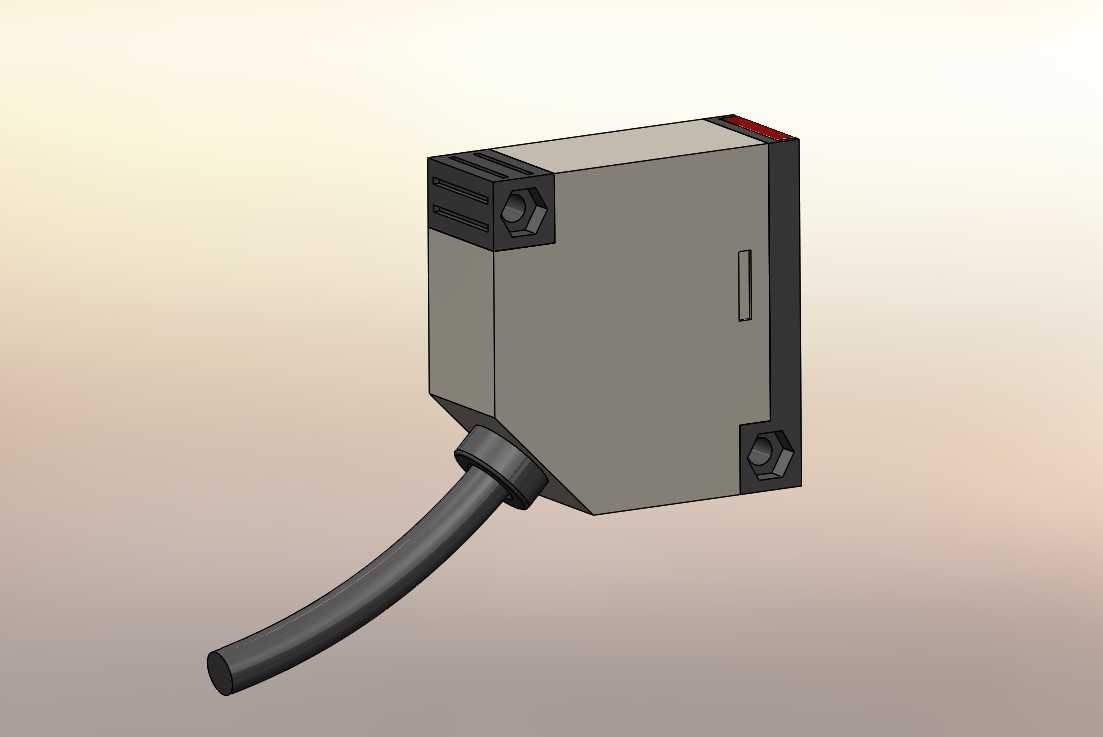

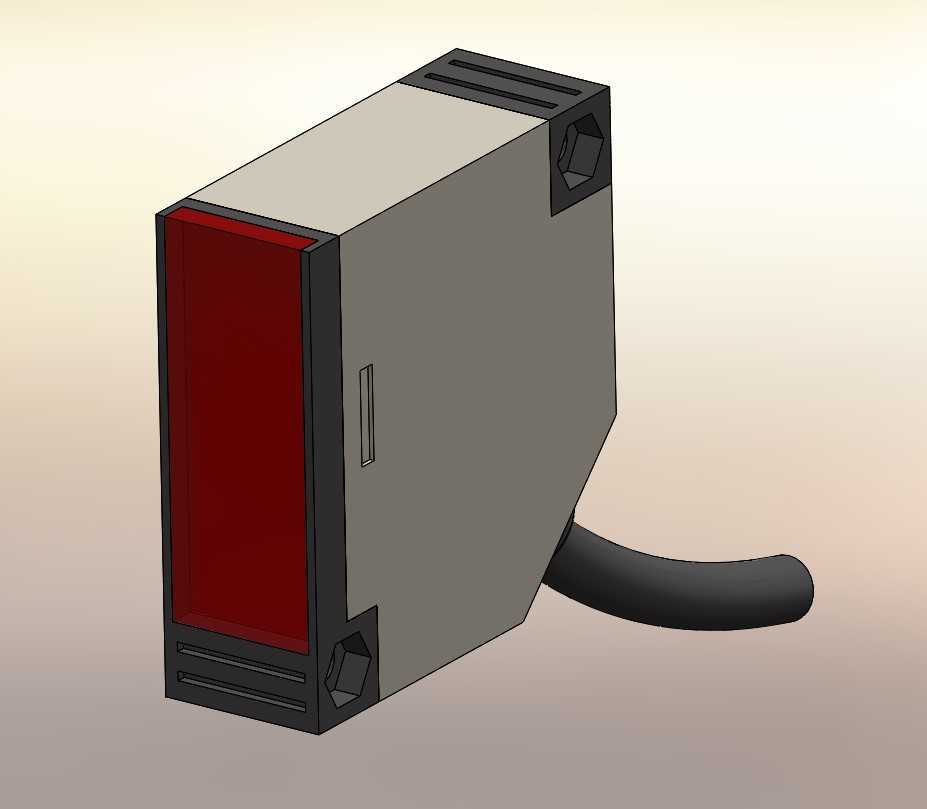

　　在自动化产线的物料到位检测、输送线的工件计数、立体仓储的货位探测场景里，这类方形光电感应元件是出镜率极高的检测部件，很多做设备布局的工程师在排布检测点位时，会优先选用这类结构的产品，核心原因是其安装容错率高，检测距离覆盖常规工位需求，不需要额外搭配反射板就能完成漫反射检测，能减少现场布线和辅件安装的工作量。从结构设计来看，这款感应元件采用方型壳体布局，正面预留整块光学透镜窗口，窗口边缘做了阶梯式的挡边结构，能减少现场粉尘、切削液飞溅直接附着在透镜表面的概率，侧面预留的内六角安装孔位，适配M4规格的安装螺丝，不管是直接锁在铝型材机架的槽位上，还是搭配L型安装支架固定在设备侧板上，都能快速完成位置调整，出线端采用侧出式的线缆引出结构，

　　线缆根部做了弧度过渡的防折护套，避免设备运行过程中线缆反复弯折导致的线芯断裂问题，壳体边角做了小尺寸的倒角处理，既不会在安装时划伤操作人员，也能减少壳体磕碰导致的开裂风险。实际选型时，这类传感器的安装边界需要重点考量，壳体整体的长宽高尺寸适配多数设备的安装空间，正面透镜到安装面的距离经过优化，不会因为安装支架的厚度遮挡检测光路，检测端的红色滤光透镜能有效过滤环境中的杂散光干扰，不管是车间的照明灯光，还是焊接工位的弧光干扰，都能降低误触发的概率。从功能实现逻辑上，这类漫反射型光电开关不需要在被检测物对面安装反射板，依靠被检测物体反射的光线就能完成触发，对于不同材质、不同颜色的被检测物，其检测距离会有小幅差异，

　　做结构设计时需要预留15%左右的检测距离余量，避免因为工件表面反光率不足导致的检测失效。壳体的上下两端都预留了散热槽结构，虽然这类元件的工作功耗不高，但在封闭的设备电柜旁或者夏季高温的车间环境里，散热槽能加快壳体内部电路的热量散出，延长内部电子元件的使用寿命，侧面的灵敏度调节区域做了内凹式设计，调节旋钮隐藏在凹槽内，既不会因为设备运行的震动导致旋钮移位，也能避免现场杂物碰撞导致的参数变动。很多刚接触设备设计的工程师容易忽略传感器的出线方向，这款侧出线的结构相比后出线的款式，在安装空间狭窄的位置更有优势，不需要在传感器后方预留线缆弯折的空间，能进一步压缩检测点位的安装占用空间，安装孔位采用上下对称布局，不管是正装、侧装还是倒装，

　　都能通过相同的孔位完成固定，不需要重新加工安装支架的孔位，能减少现场改制的工作量。在输送线的工件到位检测场景里，这类传感器的检测响应速度能匹配常规输送线的运行速度，不会因为工件移动速度过快导致漏检，壳体的防护等级适配车间的常规工况，少量的粉尘、水渍飞溅不会影响其正常工作，不需要额外加装防护外壳，能降低设备的整体辅件成本。做三维建模时，这款模型还原了壳体的分模线位置、透镜的装配间隙、安装孔的沉头深度，还有线缆根部的护套弧度，在做设备整体装配仿真时，能直接导入模型验证安装空间是否充足，检查传感器的检测光路是否会被周边的机架、工装夹具遮挡，提前规避现场安装时出现的干涉问题，不需要反复调整安装位置。
