ANSI标准参数化滚子链链轮结构设计

　　链传动作为机械传动系统中应用极广的动力传递形式，在输送设备、农业机械、轻工生产线、物流分拣系统中承担着远距离、大载荷动力传输的核心作用，而链轮作为链传动的核心啮合零件，其齿廓精度、结构合理性直接决定整套传动机构的运行寿命、噪音水平与传动效率。这款适配ANSI滚子链的参数化链轮，在设计阶段就充分考虑了不同工况下的适配需求，没有采用固定齿数、固定节距的固化结构，而是通过参数关联的建模逻辑，将齿廓生成逻辑与滚子链的标准参数做了深度绑定，只要调整对应链条规格、齿数、内孔安装尺寸的参数，就能快速生成符合啮合要求的链轮结构，大幅减少同系列不同规格链轮的重复建模工作量。

　　从实际应用场景来看，这类ANSI标准滚子链链轮主要适配美标系列输送链与传动链，常见于出口型设备、外资生产线配套改造、进口设备备件国产化替换的场景中，很多工厂在做老旧设备维保的时候，经常遇到进口链轮采购周期长、成本高的问题，用参数化模型快速调整生成对应规格的链轮，能直接对接加工环节，大幅缩短备件准备周期。在齿廓设计上，这款链轮严格遵循机械手册中ANSI滚子链的齿廓生成逻辑，修正了常规建模中容易出现的齿槽间隙不合理、齿顶干涉、啮合卡滞的问题，齿沟圆弧半径与滚子直径做了精准匹配，保证链条滚子进入齿槽时能平滑贴合，不会出现硬接触冲击，同时齿侧的工作段廓线做了优化，在链条啮入啮出的过程中能减少多边形效应带来的速度波动，降低传动过程中的冲击噪音。

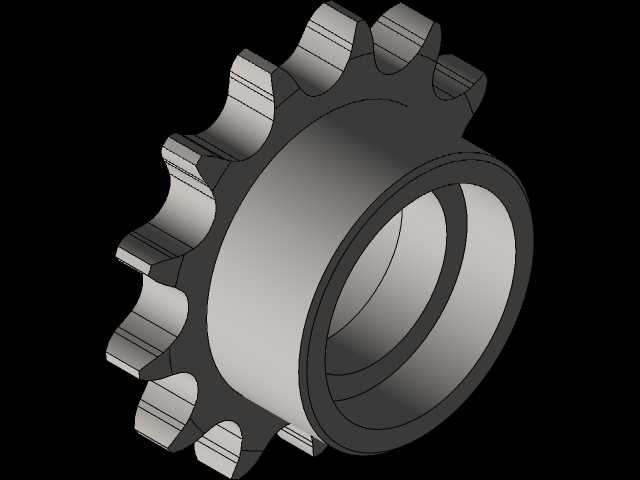

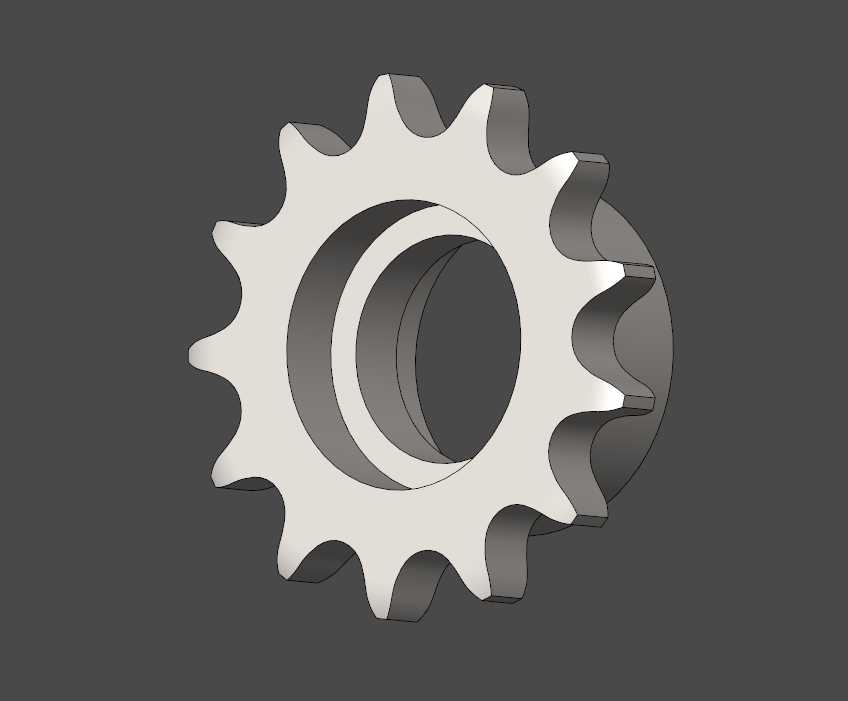

　　在结构设计层面，这款链轮采用了轮毂与齿圈一体化的实心结构，适合中等载荷、转速适中的传动工况，内孔为光孔设计，实际应用中可以根据安装轴的直径调整孔径参数，也可以根据传动扭矩需求追加键槽、顶丝孔等安装固定结构，轮毂的轴向厚度预留了足够的安装空间，能保证链轮与轴的配合长度足够，避免运行过程中出现偏摆、窜动的问题。齿宽尺寸严格匹配对应ANSI链条的内节内宽参数，保证链节能顺畅落在齿宽范围内，不会出现侧边摩擦的情况，齿顶部分做了合理的倒角处理，避免链条在轻微偏载的情况下被齿顶卡滞。

　　从安装边界来看，设计时充分考虑了链轮与周边结构的干涉问题，齿根圆到轮毂外圆的过渡段做了平滑圆弧处理，不会出现应力集中的薄弱点，链轮的轴向总尺寸控制在合理范围内，既保证了自身的结构强度，也不会占用过多的安装空间，在做传动系统布局的时候，只需要根据选定的链条节距、齿数确认链轮的外径、节圆直径参数，就能预留出对应的安装位置，不需要额外做结构避让。在实际建模过程中，齿廓的每个参数都和链条标准参数做了方程式关联，不存在手动调整曲线带来的误差，生成的模型可以直接导入工程图模块生成加工图纸，齿形部分的尺寸精度能满足线切割、滚齿加工的工艺要求，不需要二次修正齿形参数。

　　很多工程师在做链轮建模的时候，容易忽略齿廓起始点的位置偏移，导致加工出来的链轮和链条啮合时出现跳齿、磨损过快的问题，这款参数化模型在设计时就把齿形的相位角、齿槽中心位置做了固定约束，不管齿数多少、节距多大，生成的齿形都能保证滚子和齿槽的啮合位置准确，在多链轮传动的长距离输送线中，也能保证每个链轮的齿形相位匹配，避免链条运行过程中出现侧向偏移。另外，针对重载工况的需求，模型也预留了结构调整空间，可以根据实际载荷情况调整轮毂厚度、齿圈厚度参数，追加减重孔、散热结构，不需要重新搭建齿廓模型，只需要调整对应参数就能快速生成适配不同工况的链轮结构，对于做系列化设备设计的工程师来说，能大幅提升传动系统的设计效率，减少重复劳动带来的设计误差。
