BlackmerHXL6G带配置滑片泵结构设计

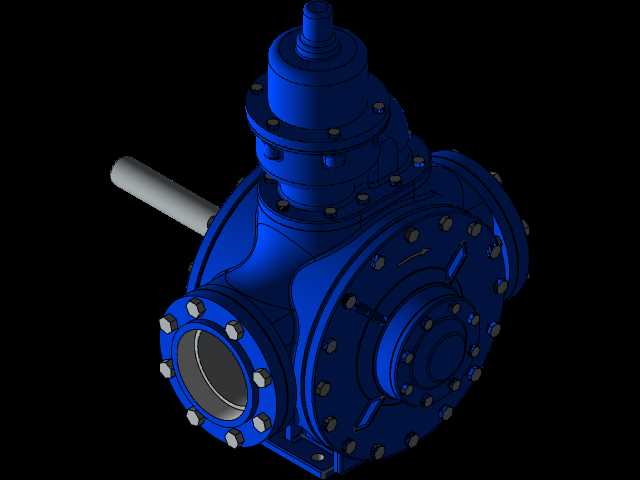

　　在石化、粮油加工、液态化学品储运这类对流体输送稳定性要求极高的场景里，这类滑片式回转泵的出镜率一直不低，不同于离心泵对介质洁净度、粘度的苛刻要求，也区别于齿轮泵在高粘度介质下容易出现的磨损卡滞问题，这款带多配置选项的滑片泵，从结构设计之初就瞄准了多工况适配的需求。从三维结构上能清晰看到，泵体采用了对称式的腔体铸造结构，进出液口采用法兰连接结构，同时预留了NPT螺纹接口的配置选项，现场安装时不需要额外加工转换接头，不管是新建项目的标准法兰管路，还是老厂区改造的螺纹管路，都能直接匹配安装，不用额外准备转接件，能大幅压缩现场施工的准备周期。泵的驱动端采用了标准的轴伸结构，伸出的轴段做了防锈镀层处理，不管是直连电机通过联轴器驱动，

　　还是通过皮带轮、链轮做远距离动力传输，都能保证轴面的配合精度，不会因为长期暴露在车间潮湿或者有轻微腐蚀的环境里出现锈死，导致后期拆换联轴器困难。泵腔内部的滑片采用了径向浮动的设计思路，转子旋转过程中，滑片在离心力和底部导向结构的作用下始终贴紧泵腔内壁，形成连续变化的密闭容腔，完成介质的吸入与排出，这种结构的优势在于对介质中含有的少量微小杂质有一定的容忍度，不会像齿轮泵那样因为杂质卡入齿隙就出现泵体扫膛的严重故障，日常维护时只需要定期检查滑片的磨损量，更换磨损超标的滑片就能恢复泵的额定性能，不需要整体更换转子组件，后期运维成本能压到很低。设计时特意做了左右旋向的配置区分，现场管路布局如果存在进出口方向的限制，不需要重新调整管路走向，

　　只需要选用对应旋向的泵体，就能满足介质流向的要求，避免了管路反复弯折带来的流阻损失，也能减少管路中弯头、接头的使用数量，降低整个输送管路的泄漏风险。从安装边界来看，泵体的底部预留了标准的安装地脚平面，地脚螺栓孔的间距按照通用工业泵的安装尺寸做了适配，不管是安装在混凝土浇筑的泵座上，还是固定在钢结构的泵架上，都不需要额外打孔改制，安装时只需要保证泵轴和驱动轴的同轴度在允许的公差范围内，就能避免运行过程中出现的振动超标、轴承过早损坏的问题。泵体上所有的连接螺栓都采用了均匀分布的布局，拆解维护时按照对角线顺序松开螺栓，就能平稳打开泵盖，不会因为螺栓受力不均导致泵盖变形，影响二次装配后的密封性能。进出液口的法兰密封面采用了突面结构，

　　配套标准的非金属垫片就能满足中低压工况下的密封要求，不需要定制特殊规格的密封件，现场备件的通用性很强。在实际的工况应用中，这类泵常用来输送汽油、柴油、润滑油、动植物油以及部分弱腐蚀性的液态化工介质，因为其工作过程中流量脉动小，运行噪声低，不会像往复泵那样因为流量脉动导致管路出现振动，所以在对输送稳定性要求高的定量装车、车间工艺供料场景里，能很好地匹配流量计、控制阀这类精密管路附件的工作要求，不会因为流量波动导致计量不准或者控制阀动作频繁损坏。设计时还考虑了不同工况下的轴封需求，预留了填料密封和机械密封的安装空间，如果是输送易挥发、有危险性的介质，可以选用机械密封结构，能实现零泄漏的运行要求；如果是输送普通的无危险性介质，选用填料密封就能满足使用要求，后期维护更换密封件的成本更低。泵体顶部的结构预留了排气、安全阀的安装接口，首次启动泵之前不需要额外在管路上加装排气阀，直接通过泵体自带的接口就能排净泵腔内的空气，避免干磨损坏滑片和泵腔内壁；内置的安全阀结构能在出口管路出现超压的时候自动回流泄压，不需要在管路上单独安装安全阀，简化了管路系统的设计，也能避免因为误操作关闭出口阀门导致泵体超压损坏的问题。整个泵的转子组件做了动平衡校正，运行过程中转速在额定区间内时，振动值能控制在很低的水平，不需要做额外的减振处理，安装在普通的工业厂房地面就能平稳运行。
