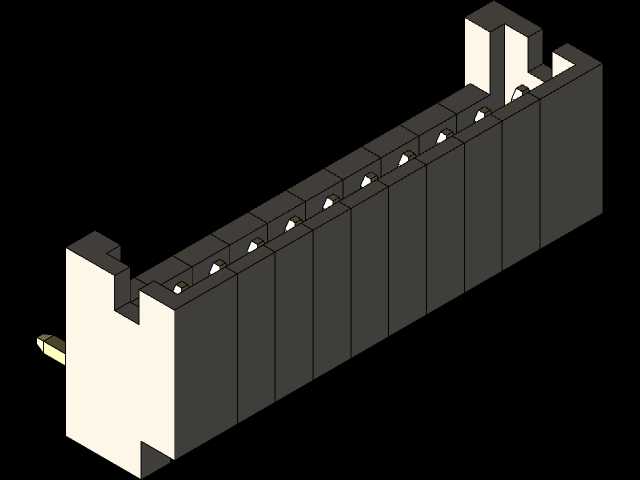

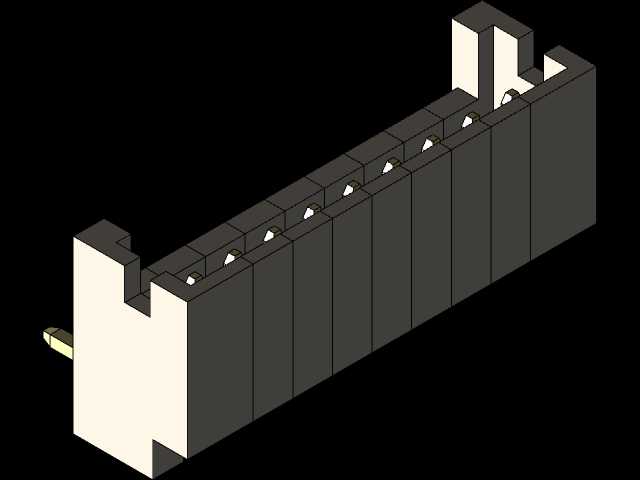

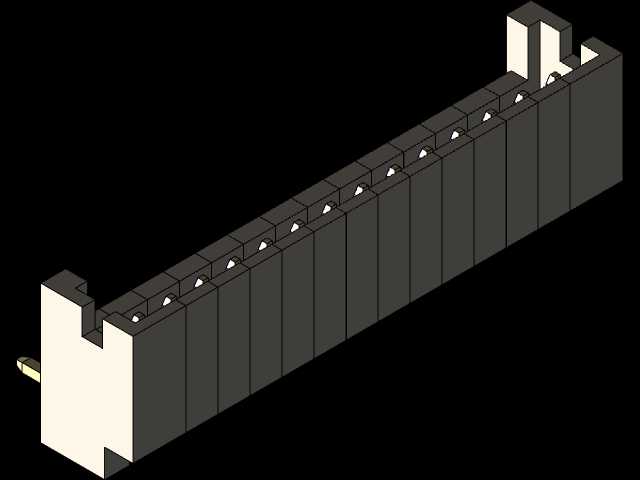

广濑DF13系列通孔直角倾角连接器结构

　　在消费电子、工业控制板卡、小型智能设备的板间连接场景里，这类通孔直角倾角连接器的使用频率极高，很多刚接触硬件结构设计的工程师容易忽略接插件安装边界的细节，导致后期打样后出现装配干涉、焊盘不匹配、插接线缆后超出设备壳体轮廓的问题，这个模型完整还原了产品的实际结构特征，能帮设计人员在选型阶段就把所有装配风险提前排除。从实际使用场景来看，这类连接器主要用在PCB板边缘需要垂直出线的位置，比如手持检测设备的主板与功能扩展板的连接、小型工控模块的信号传输接口、无人机飞控板与外设的接线端，相比直插式连接器，直角出线的结构能大幅压缩板卡上方的空间占用，避免线缆弯折半径不足导致的线芯断裂问题，同时通孔焊接的固定方式比表贴款的机械强度更高，

　　在有轻微振动的使用场景下，焊盘脱落的风险更低。产品的功能特性上，覆盖2P到16P的针位规格，剔除了实际应用中极少用到的13P规格，针位排布严格遵循广濑DF13系列的标准间距，每个接触端子的定位槽都做了防呆设计，插接线束时不会出现针位错位的情况，塑胶本体的侧壁做了加强筋结构，在多次插拔后不会出现本体开裂的问题，前端的导向斜角就是标注里提到的倾角结构，能让线束插头在插入时自动对位，哪怕是盲插操作也能顺利对接，不会出现插针顶弯的情况。设计思路上，整个本体采用高低错落的限位结构，焊接到PCB板时，塑胶本体底部的定位柱能先卡入板上的预钻孔，过波峰焊时不会出现本体偏移，焊脚的长度刚好满足通孔焊盘的吃锡要求，

　　不会因为焊脚过长导致焊锡溢出到板的背面，也不会因为焊脚过短导致焊接强度不足，本体两侧的固定凸台能和设备壳体上的卡槽配合，进一步强化连接器的固定强度，哪怕线束受到侧向拉扯力，力也会传导到壳体结构上，不会直接作用在焊盘位置。外形尺寸与安装边界方面，模型完整还原了每个针位对应的本体宽度变化，2P规格的本体长度最短，16P规格的本体长度随针位增加线性增长，所有规格的本体高度、出线方向的突出尺寸保持统一，设计人员在绘制PCB封装、预留设备内部空间时，不需要针对不同针位单独调整高度方向的避让尺寸，只需要根据选用的针位调整长度方向的预留空间即可，焊接面到本体顶部的高度尺寸控制得非常紧凑，在对设备厚度有严格要求的便携类产品里，这个尺寸优势非常明显，

　　不会因为接插件的高度占用导致整机厚度超标。另外，连接器的插合面做了微倒角处理，和配套线束插头插合后，接合面的缝隙控制在极小范围内，能阻挡日常使用中的灰尘、细小杂物进入接触端子位置，避免出现接触不良的问题，端子的接触部位采用弹性结构设计，多次插拔后仍能保持稳定的接触压力，信号传输的稳定性不会因为插拔次数增加出现明显衰减。很多结构工程师在选型时只关注针数和间距参数，容易忽略连接器本体的侧边突出、焊脚位置偏差这类细节，直接调用标准封装容易出现装配问题，这个三维模型把所有细微结构都做了还原，包括本体上的脱模斜度、加强筋的厚度、定位柱的尺寸公差，在做整机结构干涉检查时，能精准判断连接器和周边元器件、壳体结构的位置关系，不用等到样机制作阶段才发现空间不足的问题，能大幅缩短产品的研发迭代周期，减少打样返工的成本。在做板卡布局时，还要注意这类直角连接器的出线方向，要预留足够的线缆弯折空间，模型里的倾角结构刚好能给线缆提供一个初始的导向角度，线缆从连接器接出后不需要做过大角度的弯折，顺着导向角度排布即可，既能保证线缆的使用寿命，也能让设备内部的走线更加整齐，不会出现线缆杂乱挤压其他元器件的情况。
