TO-247封装水平气流散热结构

　　在功率电子设备的热设计环节，针对TO-247封装功率器件的散热方案选型一直是结构工程师需要反复权衡的环节，这类封装常见于高压MOS管、快恢复二极管、IGBT单管等发热功率器件，工作时结温如果超过器件允许阈值，会直接导致导通内阻飙升、寿命骤减甚至热击穿烧毁，因此匹配适配的风冷散热器是保障电路长期可靠运行的核心措施之一。本次的散热结构专门针对水平气流风道场景设计，区别于垂直吹风的散热结构，水平气流环境常见于1U/2U机架式开关电源、工业变频器驱动板、嵌入式工控机功率板卡这类设备内部，这类设备的风道通常沿板卡长度方向布置，冷却风从设备一侧进风、另一侧出风，平行掠过PCB板表面，因此散热器的鳍片走向必须完全顺向气流方向，

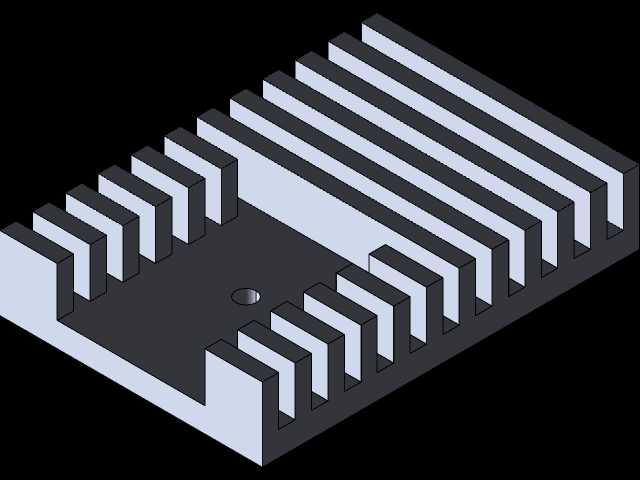

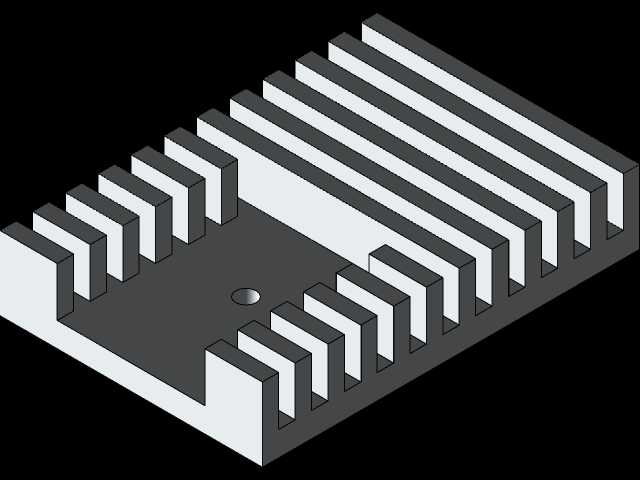

　　才能最大程度降低风阻，避免气流在鳍片间形成紊流死区，降低有效散热效率。从结构细节来看，该散热器采用等间距直鳍片布局，鳍片厚度均匀，相邻鳍片的间距经过适配常规轴流风扇风速的优化，既不会因为间距过小导致风阻过大、气流无法顺利贯穿鳍片间隙，也不会因为间距过大导致有效散热面积不足，无法带走器件满负荷工作时产生的热量。散热器底座为平整铣面设计，能够和TO-247封装器件的金属散热面充分贴合，减少接触热阻，底座上预留的单安装孔位，正好匹配TO-247封装标准的安装孔距，安装时可以通过绝缘粒、螺丝直接将器件压紧在散热器底座上，不需要额外设计转接固定结构，能够大幅减少板卡装配时的工序复杂度。外形尺寸上，该散热器长宽尺寸为32mm×46mm，

　　整体高度适配常规板卡的器件限高要求，不会和周边的电解电容、变压器等较高器件产生结构干涉，安装边界清晰，在PCB布局阶段只需要预留对应尺寸的禁布区，就可以直接放置使用，不需要反复调整周边器件位置。散热面积经过核算，总有效散热表面积为72平方厘米，在常规2m/s的水平风冷流速下，能够满足20-30W耗散功率的TO-247器件散热需求，将器件壳温控制在安全工作区间内。设计过程中充分考虑了量产加工的工艺性，整体结构可以通过铝型材一次挤出成型，后续只需要进行定长切割、钻孔、表面阳极氧化处理就可以完成成品加工，不需要复杂的机加工工序，加工成本可控，适合大批量生产应用。在实际设备装配场景中，这类散热器不需要额外搭配独立风扇，

　　完全可以借助设备内部已有的系统风道完成散热，能够有效降低整机的物料成本与运行噪音，特别适合对成本控制严格、内部空间紧凑的工业功率类电子产品使用。结构建模过程中，所有鳍片的拔模角度完全匹配铝型材挤出的工艺要求，不存在倒扣、薄壁过薄等无法量产的结构缺陷，底座的安装孔位同轴度、孔位公差都按照常规五金冲压件的精度要求设计，能够兼容不同厂商生产的TO-247封装器件安装公差，避免出现安装孔位错位、器件无法贴合底座的问题。鳍片的边缘做了微小的倒角处理，既可以避免生产装配过程中锋利的鳍片边缘划伤操作人员，也不会过多占用有效散热面积，平衡了加工安全性与散热性能的需求。对于结构设计从业者来说，这类标准化的散热结构可以直接导入到整机装配模型中进行热仿真验证，不需要从零开始建模绘制，能够大幅缩短热设计环节的研发周期，在前期方案选型阶段就可以快速评估不同散热方案的温度表现，优化整机的风道布局。
