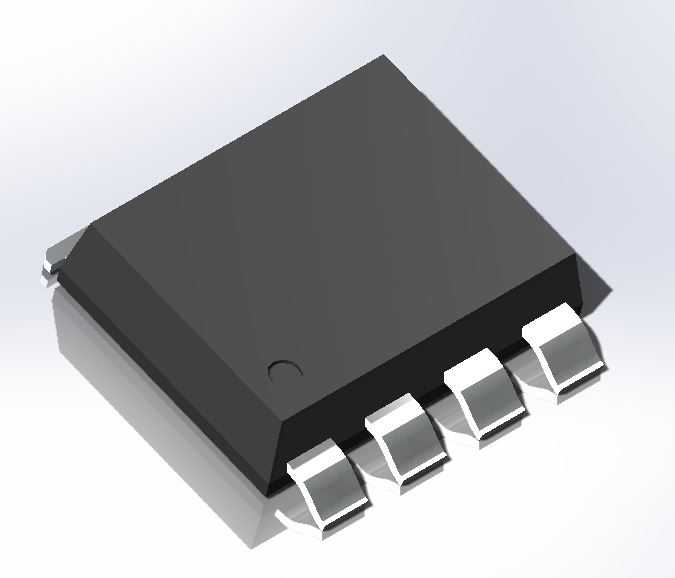

Vishay PowerPAK 8x8L MOSFET封装结构

　　在高密度电源设计、工业驱动板卡开发、消费类电子主板布线的实际工程场景中，表面贴装功率器件的封装选型直接决定了整板的散热效率、焊接良率与长期运行可靠性，PowerPAK 8x8L作为Vishay主推的大电流MOSFET封装形式，在10A-100A量级的功率回路中应用极为广泛。做板卡结构布局时，首先要明确该封装的安装边界：本体塑封区域长宽为8mm×8mm，引脚向外延伸的总宽度需预留10.2mm的板上空间，引脚中心距为1.27mm，单引脚宽度0.8mm，引脚与塑封本体底部的悬空高度为0.15mm，这一尺寸直接决定了钢网开口的厚度与焊盘的外延尺寸，若焊盘设计时未预留足够的引脚爬锡空间，过回流焊时极易出现虚焊、立片等批量不良。

　　从散热设计角度看，该封装的底部带有大面积裸露散热焊盘，焊盘尺寸为6.6mm×5.2mm，设计PCB时需在该焊盘位置对应布置3-5个0.3mm直径的散热过孔，过孔做塞孔处理避免焊锡流失，可将器件工作时的结壳热阻降低40%以上，满足大电流工况下的散热需求。建模过程中需要重点还原几个关键结构细节：一是塑封本体顶部的定位凹点，该凹点直径0.6mm，深度0.1mm，是贴片加工时视觉定位的关键识别特征，建模时若遗漏该特征，后续做SMT贴装仿真时会出现定位坐标偏差；二是引脚的弯折成型结构，引脚并非平直结构，从塑封本体引出后先做90度向下弯折，再做水平延伸形成焊接翼，弯折处的圆角半径为0.1mm，这一细节直接影响引脚的共面度仿真结果，

　　共面度公差需控制在0.1mm以内才能满足贴片加工的精度要求；三是塑封本体的拔模斜度，本体四周带有1.5度的拔模斜度，顶部尺寸比底部尺寸小0.2mm左右，做整机结构干涉检查时若忽略该斜度，容易出现器件与上方散热片、结构件的装配干涉问题。在实际选型应用中，该封装可适配多款不同耐压、不同导通电阻的MOSFET芯片，涵盖低压大电流的同步整流场景、中压的电机驱动场景、高压的电源开关场景，不同芯片的引脚定义完全兼容，板卡设计时可在同一焊盘布局下兼容多款物料，降低供应链断供风险。做三维装配时，需要注意器件与周边元件的安全间距：引脚走线侧需预留0.5mm以上的走线空间，器件本体与周边电解电容、电感等高大元件的间距需大于1mm，避免焊接时连锡，

　　同时预留返修时的烙铁操作空间。该封装的引脚采用鸥翼型成型结构，相比直插式封装焊接应力更小，相比QFN封装的引脚可见度更高，焊接后可通过目视检查引脚爬锡情况，降低检测成本，适合对可靠性要求较高的工业类板卡设计场景。建模时对塑封表面做哑光质感处理，引脚做镀锡哑光金属质感还原，可直接用于板卡的渲染效果图制作、装配干涉检查、SMT贴装程序的坐标导出，无需二次调整结构尺寸。
