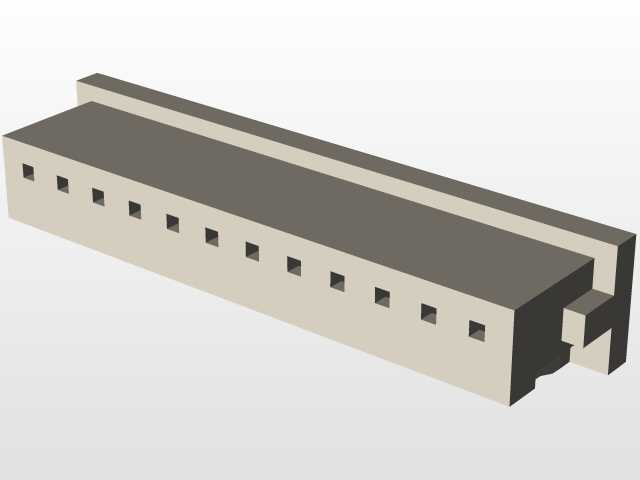

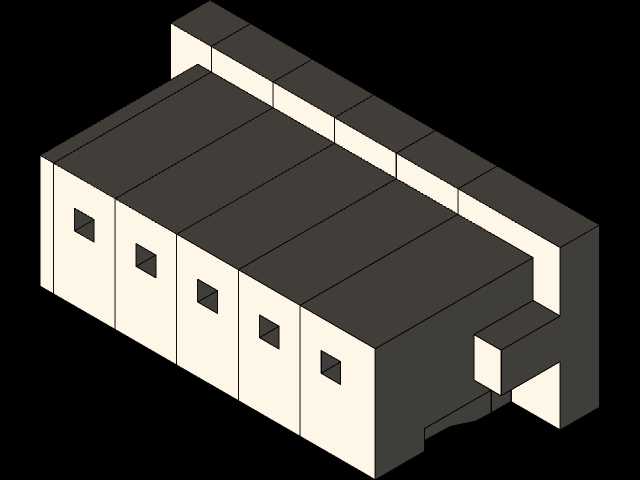

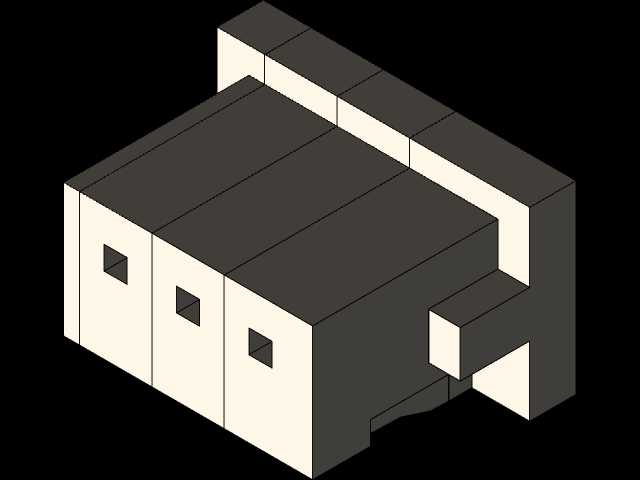

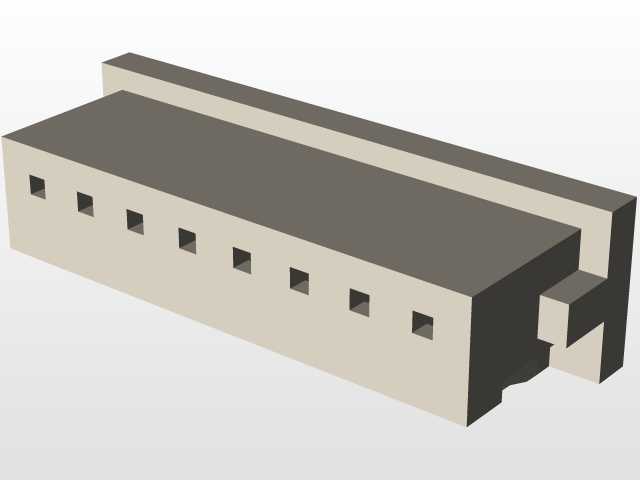

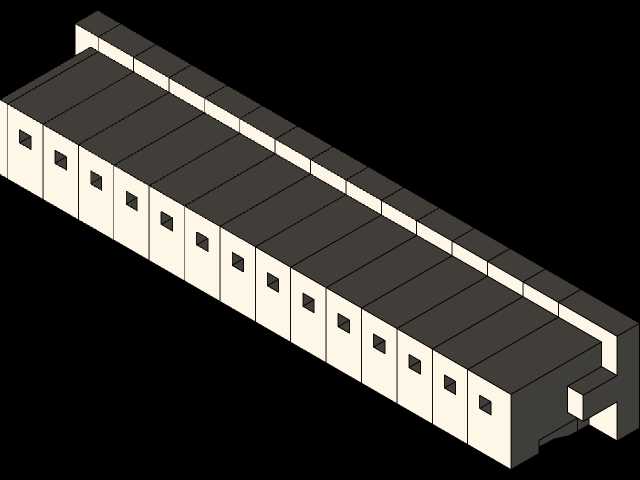

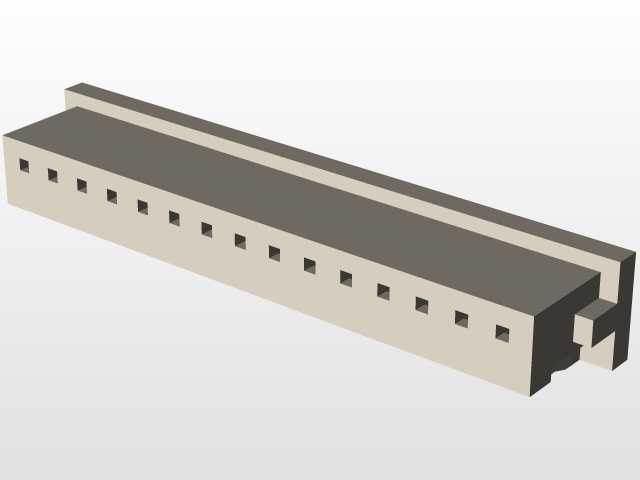

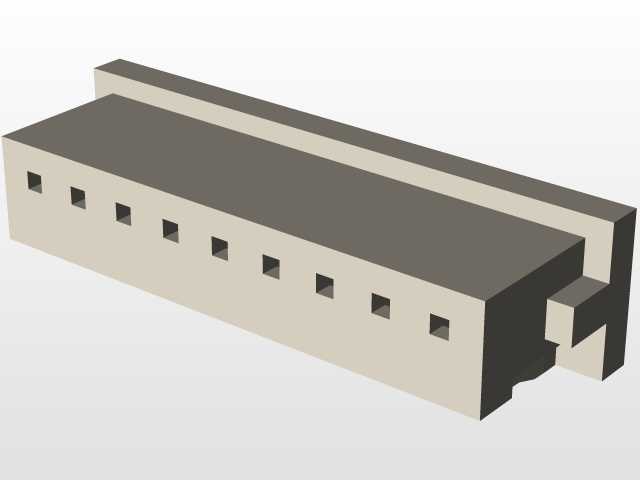

广濑DF13系列2P至15P线对板连接器

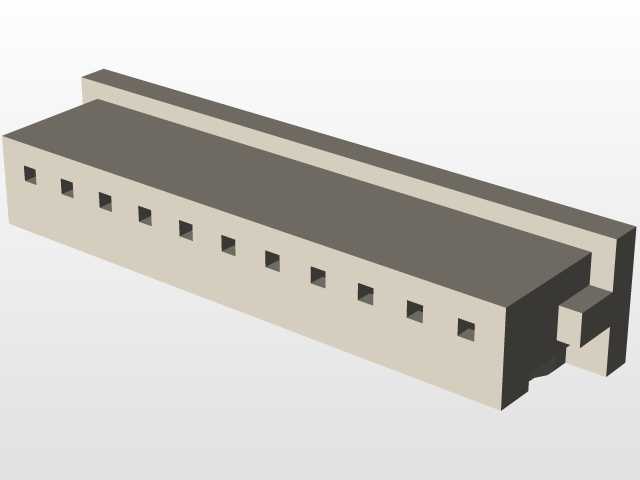

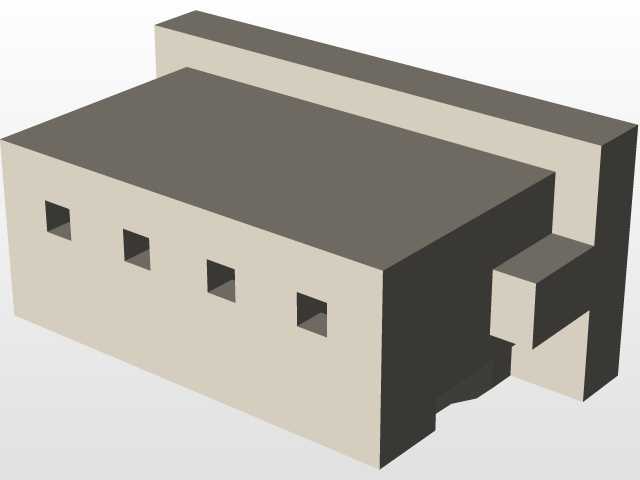

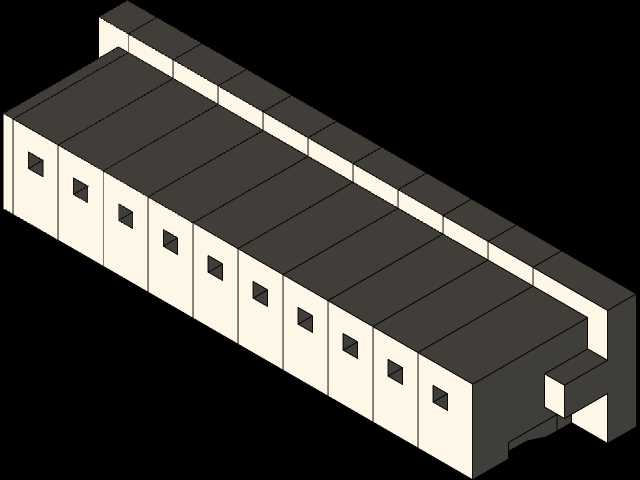

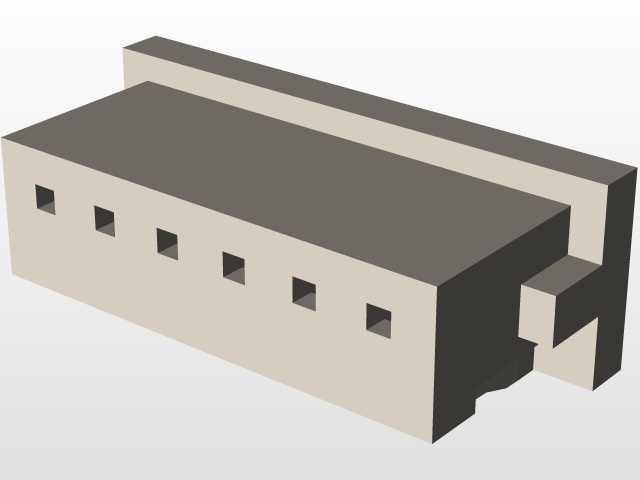

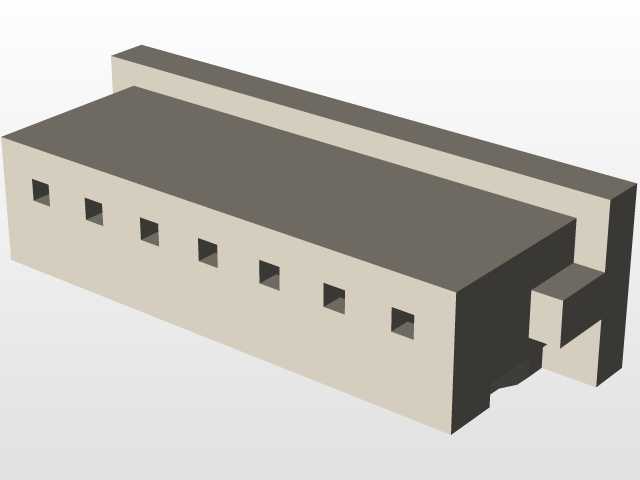

在消费电子、工业控制板卡、小型智能设备的板级互连场景中，板端插座的选型直接决定了整机组装的良率与长期运行的连接可靠性，广濑DF13系列的2P到15P规格插座，正是针对小间距、高密度板载互连需求开发的板端连接部件。这类插座的核心应用场景覆盖了从便携医疗设备的信号采集板互连、工业传感器模块的板端接线，到消费类数码产品的主板与副板信号传输，甚至小型无人机飞控板的外设接线场景，只要是板上空间局促、需要稳定传输低压小电流信号、同时要求组装效率的板级连接位，都能见到同规格连接器的身影。从实际使用的角度看，这类插座的核心功能是实现导线与印制电路板之间的可靠物理连接与电气导通，区别于传统的焊接接线方式，压接式的插座配合对应的端子线束，可以大幅提升整机组装的效率，避免逐线焊接带来的虚焊、漏焊风险，同时也方便后期的模块维护与更换，不需要动用烙铁就可以完成线束的插拔更换。在设计思路上，这款插座采用了1.25mm的标准间距规格，这个间距参数是小尺寸板载互连的经典选型值，既不会因为间距过小导致相邻引脚之间的绝缘耐压不足，也不会因为间距过大浪费宝贵的PCB板上空间。整个插座的主体采用耐高温的绝缘工程塑料注塑成型，材质可以满足常规波峰焊、回流焊的温度要求，不会在焊接过程中出现壳体变形、引脚移位的问题。接触端子采用铜合金基材镀锡处理，兼顾导电性能与抗氧化能力，插拔寿命可以满足常规设备全生命周期的使用需求，不会因为多次插拔出现接触电阻过大的问题。从外形尺寸与安装边界来看，这款插座为直插板装结构，安装时需要在PCB上对应位置开设与引脚数量匹配的过孔，过孔的孔径与位置公差严格匹配引脚的中心距，焊接后插座本体与PCB板面保持垂直，插座的插接方向与PCB板面平行，线束从插座的侧面插入锁紧。不同引脚数的规格长度随pin数增加线性变化，2P规格的整体长度仅几毫米，完全可以用在空间极度紧凑的小型模块板上，15P规格可以满足多通道信号传输的需求，宽度与高度尺寸在全pin数规格下保持一致，不会因为pin数变化改变垂直于长度方向的安装占用空间，方便结构设计时统一预留安装间隙。插座本体两侧设计有对应的卡扣限位结构，与配套的线束插头插接后可以实现机械锁紧，不会因为设备运行中的振动、冲击出现插头松脱的问题，这一点在工业类、车载类有振动要求的应用场景中尤为重要。在实际建模过程中，需要严格把控每个引脚的中心距公差，引脚伸出PCB板面的焊接长度要符合波峰焊的工艺要求，过长会导致焊接后引脚残留过长容易与周边器件短路，过短会导致焊接浸润不足影响连接强度。插座本体的插接腔尺寸要与公端插头的尺寸做公差匹配，既要保证插拔力度适中不会过紧导致组装困难，也要避免间隙过大导致插接后晃动接触不良。本体上的防呆结构要在建模时准确还原，避免出现插头反插的问题，防呆缺口的位置与尺寸直接决定了组装时的防错效果，哪怕是0.1mm的尺寸偏差都可能导致防呆失效。另外，插座本体底部与PCB接触的平面要做平整处理，保证焊接时插座可以平稳贴在PCB板面上，不会出现一侧翘起导致引脚虚焊的问题。对于结构设计人员来说，选用这类连接器的时候，除了要在PCB上预留对应的焊盘过孔，还要在结构壳体上对应插座的插接方向预留足够的线束插拔操作空间，不能让壳体结构挡住插头的插拔路径，同时要预留线束出线的弯曲半径，避免线束在插座根部出现过度弯折导致线芯断裂。在三维布局时还要注意，插座周边不要布置过高的元器件，避免与插头或者线束产生干涉，尤其是在pin数较多的规格下，插头的长度与插座本体长度一致，周边3mm范围内尽量不要布置高度超过插座本体的元件，给组装操作留出足够的操作空间。这类连接器虽然属于板上的小型基础元件，但恰恰是这类基础元件的建模精度与选型匹配度，决定了整个设备的组装可行性与长期可靠性，很多设备出现的接触不良、信号中断问题，往往都是因为板载连接器的安装尺寸预留不当、建模公差偏差导致的组装错位、焊接不良引起的。在建模还原这类元件时，需要严格按照实物的尺寸比例还原每一个细节，包括壳体上的脱模斜度、引脚的倒角、卡扣的凸起尺寸，这些细节都会直接影响后续结构干涉检查、组装模拟的准确性，如果建模时忽略了这些细节，很可能在实际打样组装时才发现干涉问题，导致整个项目的进度延误。
