辊道输送机用从动导向滚轮结构

　　在散料、成件包装物的连续输送作业场景里，这类带安装立板的导向滚轮，是辊道输送机侧边限位、防止输送件跑偏的核心配套零件，日常在电商仓储分拣线、车间工序间工件转运线、包装线出料段都能见到它的应用。不同于主传动承载托辊，这个滚轮不承担主输送动力传递的功能，核心作用是在输送路径的转弯段、窄幅物料输送段，给移动中的工件或者托盘提供侧向的滚动支撑，避免物料和机架侧边发生滑动摩擦，既可以降低输送过程的运行阻力，也能减少物料侧边、机架护板的磨损量。

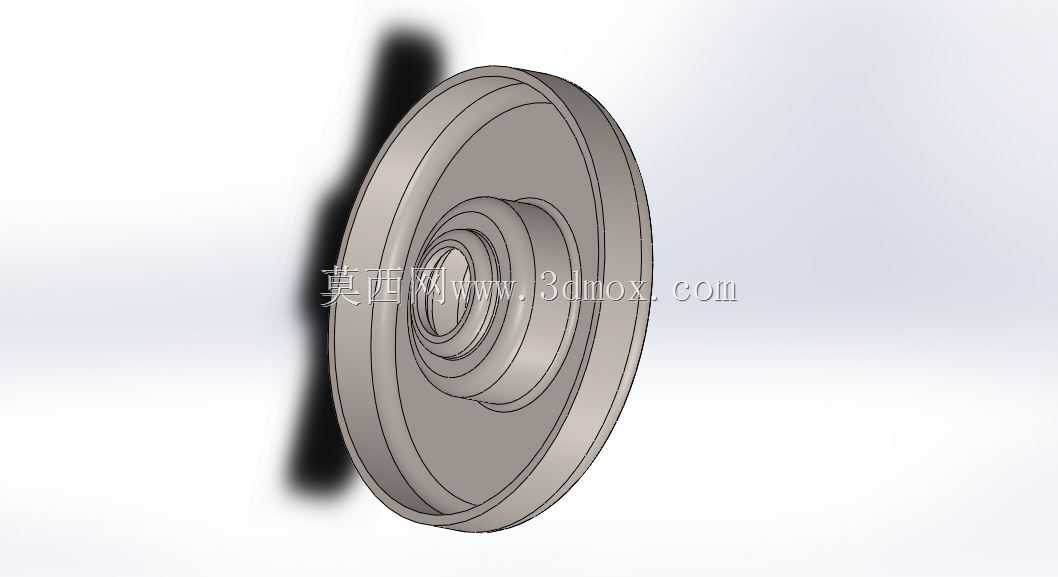

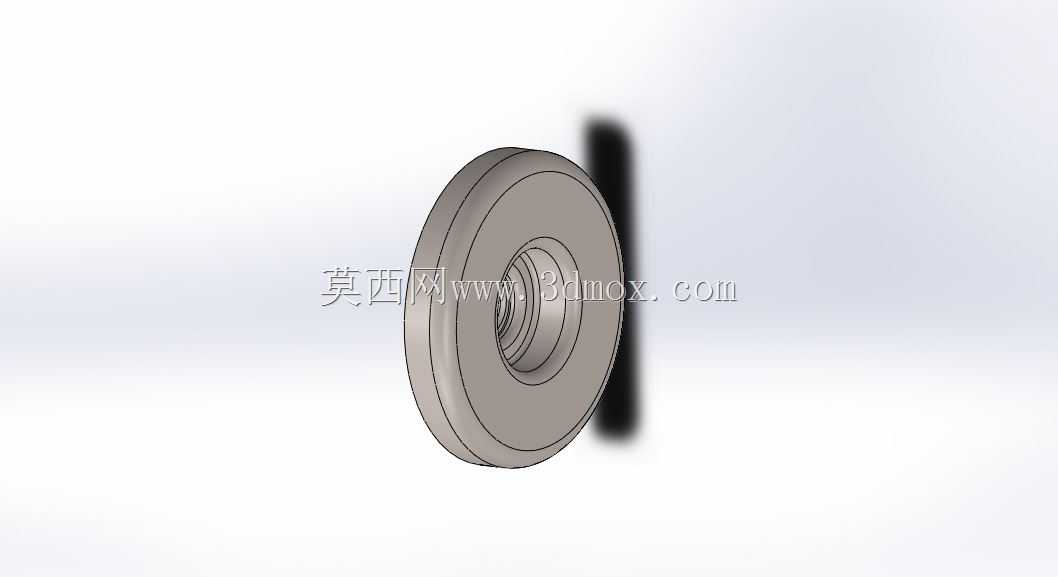

　　从结构设计来看，这个滚轮采用了阶梯式内孔的设计，中心的小孔是用来穿装固定销轴的，安装时销轴固定在侧边的立板上，滚轮可以绕销轴自由转动，外侧的大直径台阶面是和物料侧边接触的工作面，台阶的高度刚好可以挡住常规托盘、周转箱的侧边下沿，不会出现卡滞或者越位的情况。滚轮的轮体采用了等厚度的圆盘式结构，轮缘位置做了小圆弧过渡，没有尖锐的棱角，避免刮伤输送件的外包装。配套的黑色立板是安装基准件，板上预留了销轴安装孔，安装时可以根据输送物料的宽度，调整立板在机架侧边的固定位置，适配不同宽度规格的输送物件。

　　实际选型安装时，要注意这个滚轮的安装边界：滚轮的轴向突出立板的尺寸要控制在15-20mm区间，突出量太小会导致限位失效，物料容易从侧边滑出，突出量太大则会占用过多的输送通道宽度，影响物料的正常通行。滚轮的外径尺寸通常匹配对应辊道输送机的托辊高度，保证滚轮的接触工作面和输送物料的侧边重心位置基本齐平，避免物料受到侧向力时发生倾翻。轮体的内孔和销轴之间要预留合适的配合间隙，一般选H8/f7的间隙配合，保证滚轮转动灵活，不会出现卡涩抱死的情况，同时间隙不能过大，否则滚轮转动时会出现径向跳动，导致输送件运行时出现晃动。

　　设计这类滚轮的时候，还要考虑现场的使用工况，如果是输送较重的金属工件，轮体可以选用钢件表面淬火处理，提升工作面的耐磨性能；如果是输送纸箱、塑料周转箱这类轻载物件，轮体可以选用尼龙或者聚氨酯材质，既可以降低运行噪音，也能避免刮伤工件表面。立板的厚度要根据滚轮的受力情况选择，轻载场景下3mm厚的冷轧钢板折弯即可满足强度要求，重载场景下则需要选用5mm以上的钢板，并且在立板和机架连接的位置增加加强筋，避免长期受侧向力后立板发生变形，导致滚轮位置偏移，失去限位作用。

　　在辊道输送机的转弯段布置这类滚轮时，要沿着转弯半径的切线方向均匀排布，相邻两个滚轮的间距要小于输送物料的最小边长，保证物料在转弯过程中始终有至少两个滚轮同时接触侧边，不会出现物料卡入两个滚轮间隙的情况。在直线段的长距离输送线上，可以每隔2-3米在两侧对称布置一组这类导向滚轮，修正输送过程中物料的偏移量，不需要全程布置，既可以控制设备制造成本，也能降低后期的维护工作量。日常维护时只需要定期检查销轴的紧固情况，以及滚轮的转动灵活性，出现滚轮磨损过量或者转动卡滞时及时更换即可，不需要复杂的维护操作。
