卧式液压原木劈裂设备结构设计

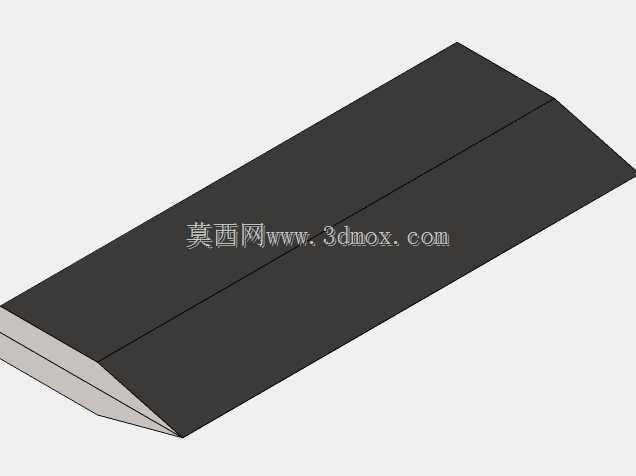

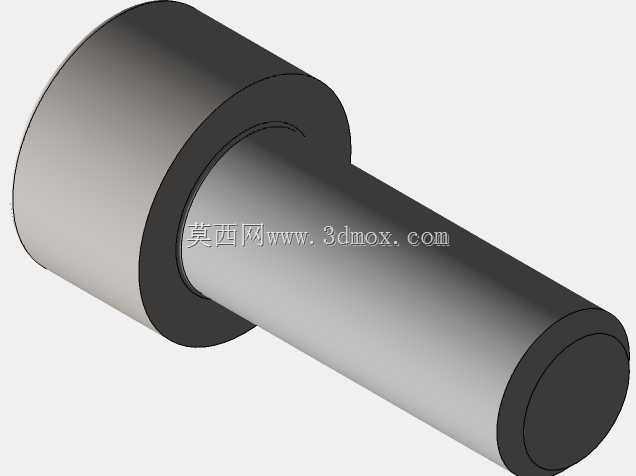

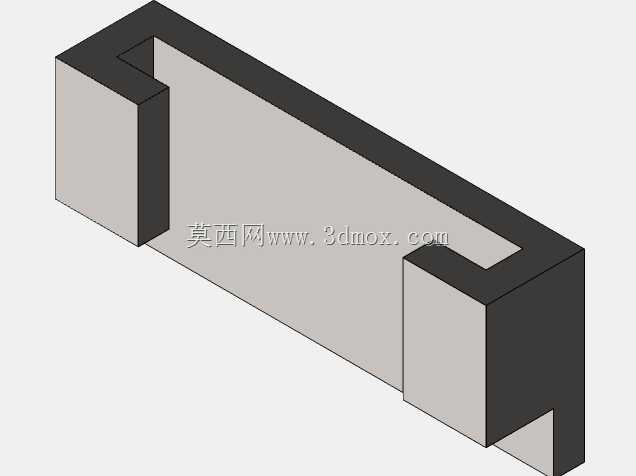

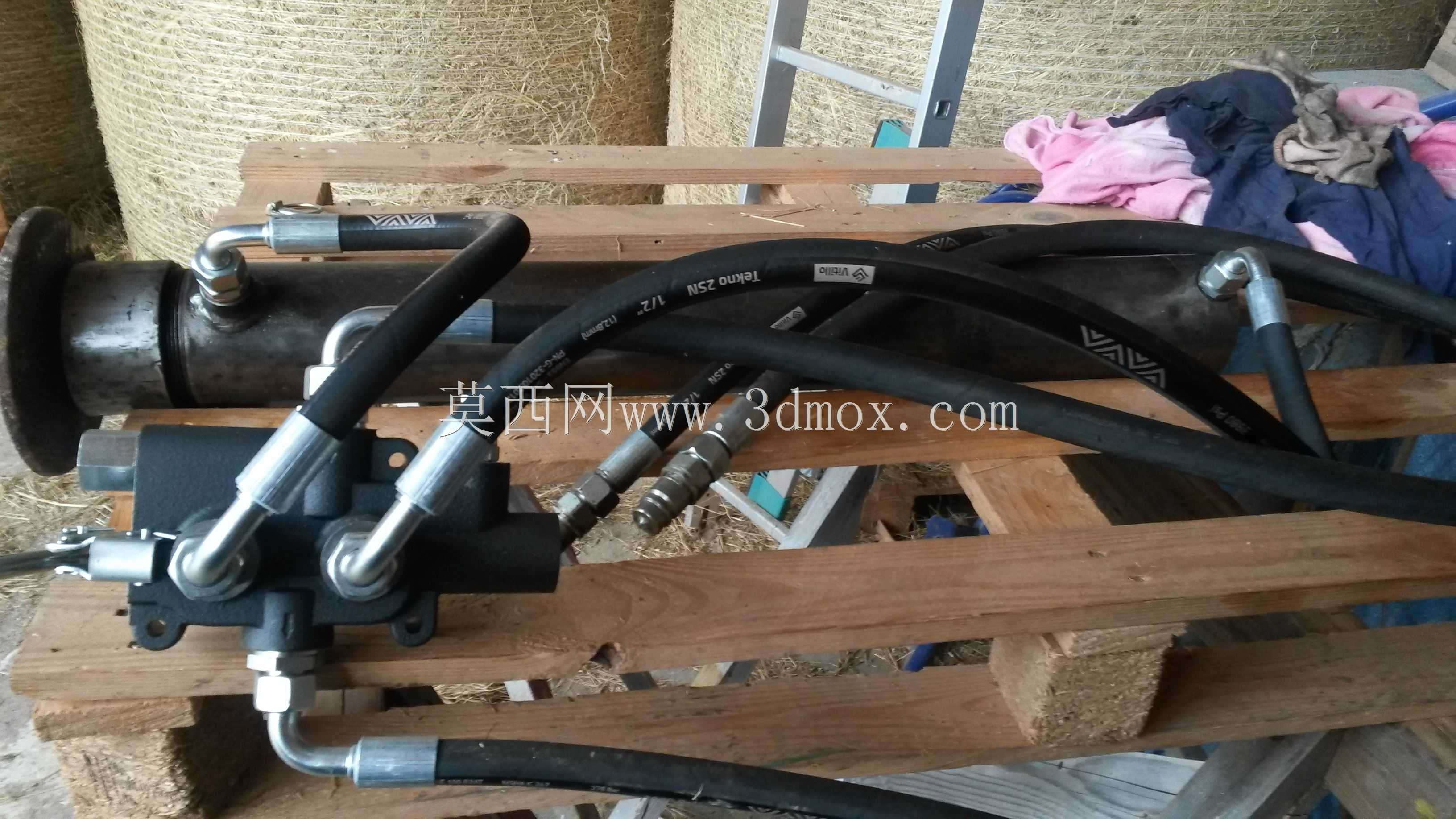

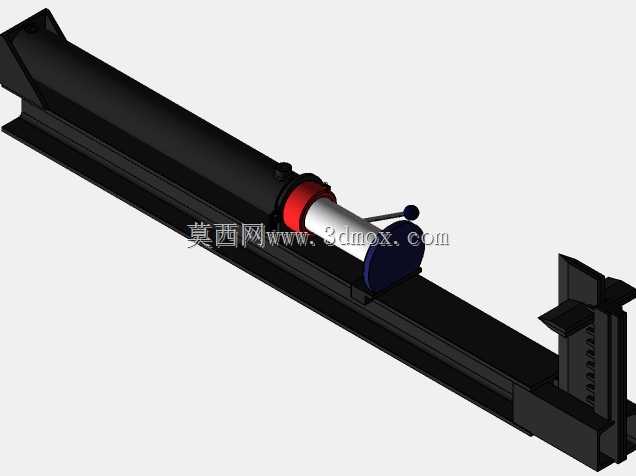

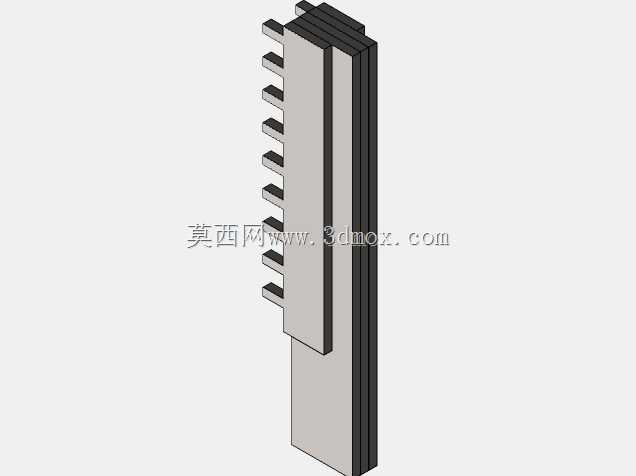

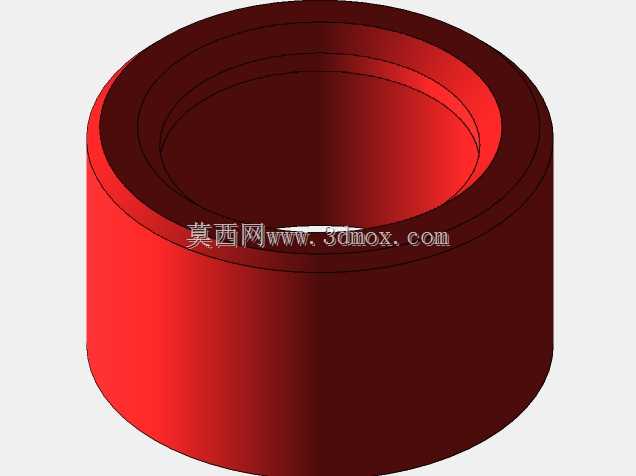

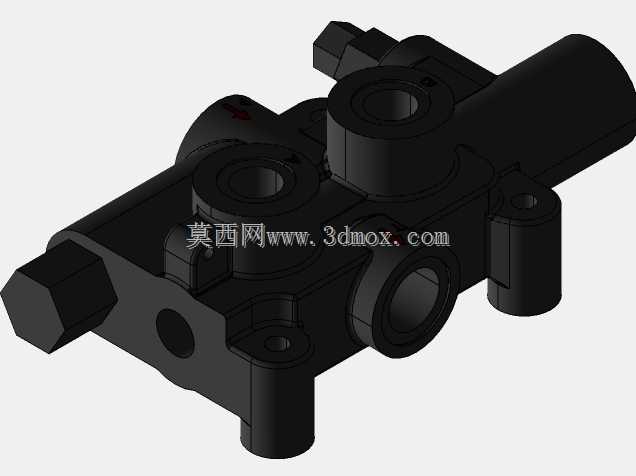

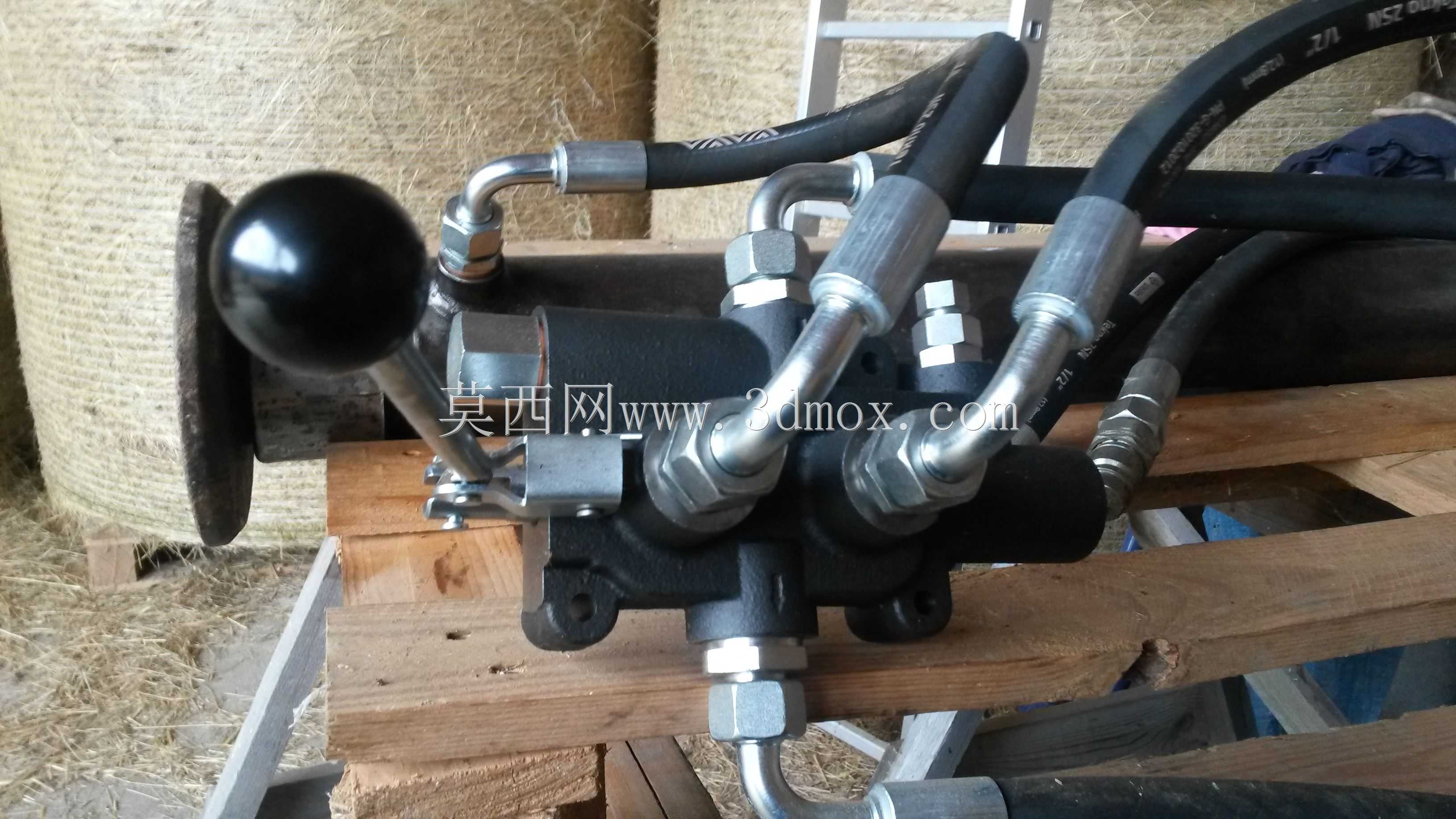

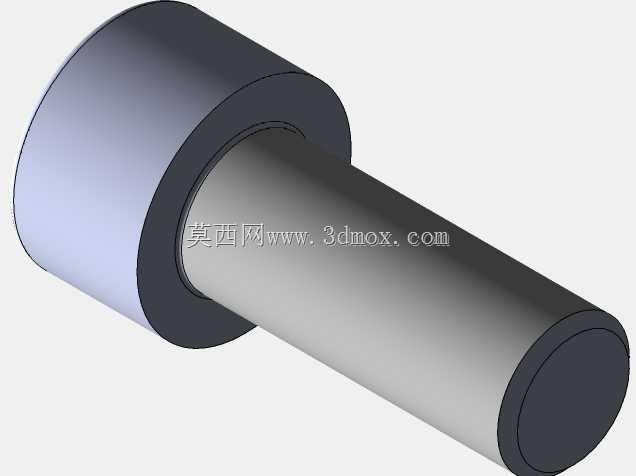

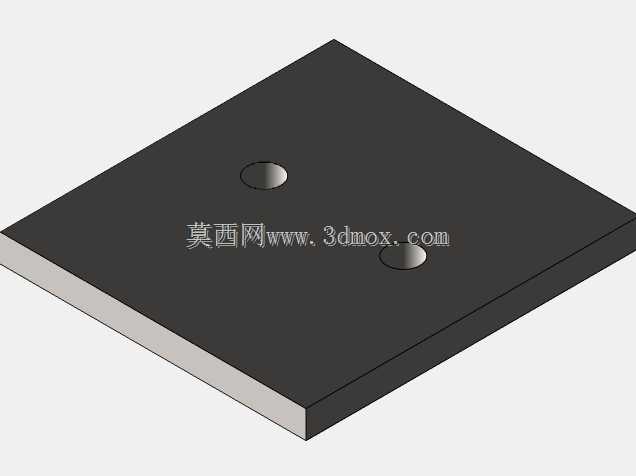

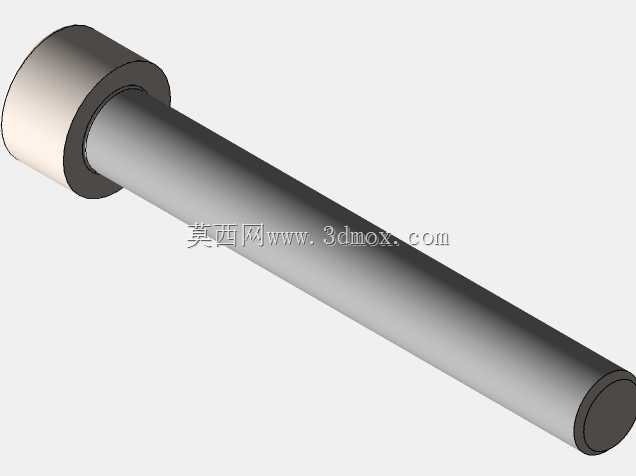

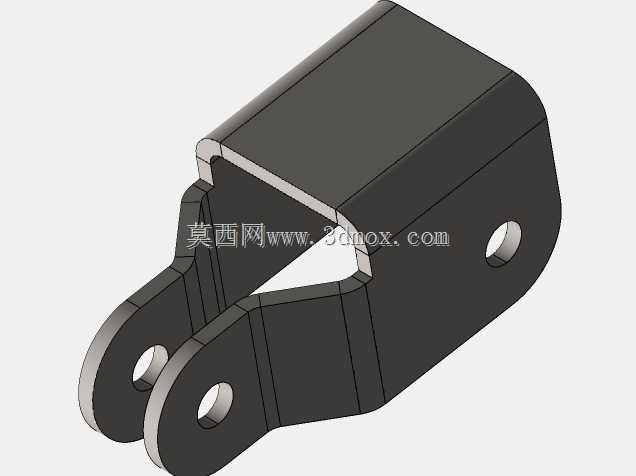

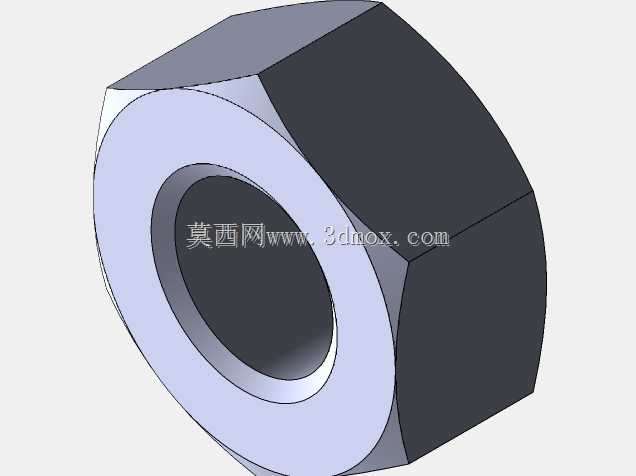

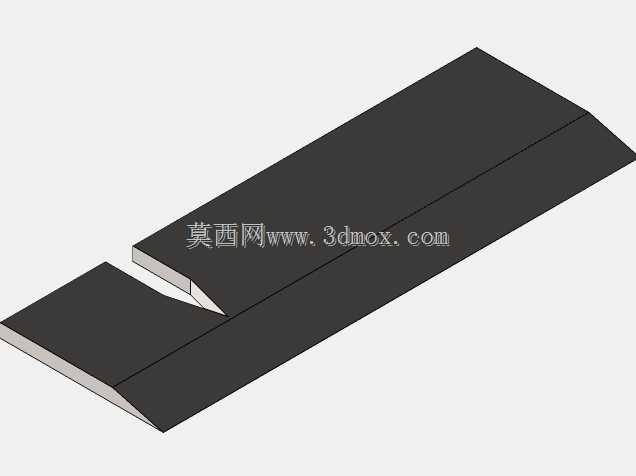

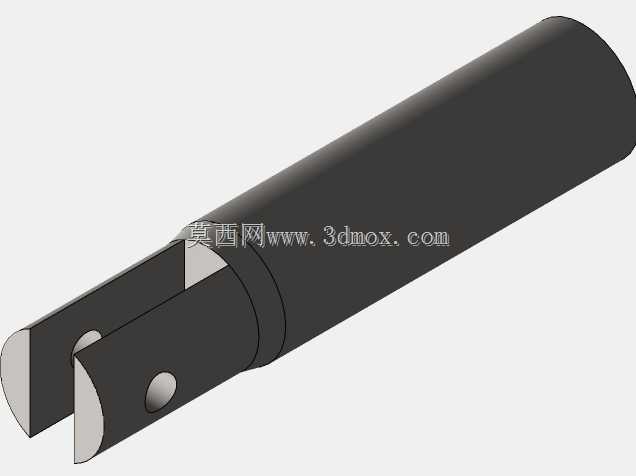

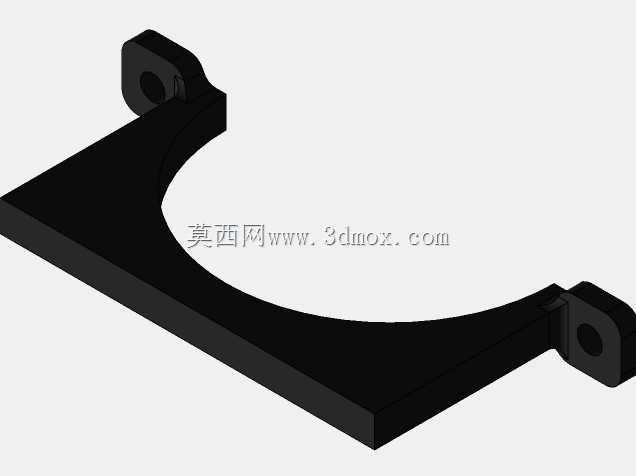

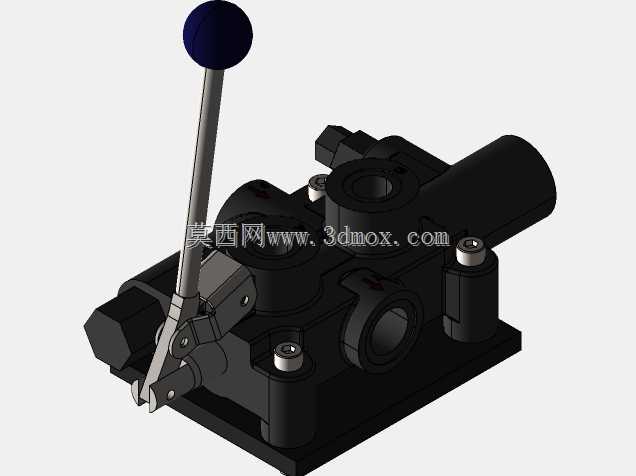

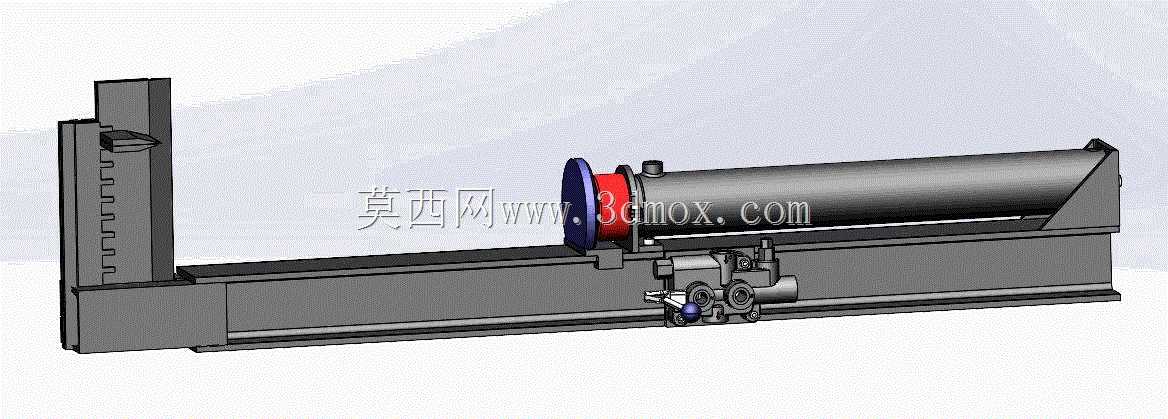

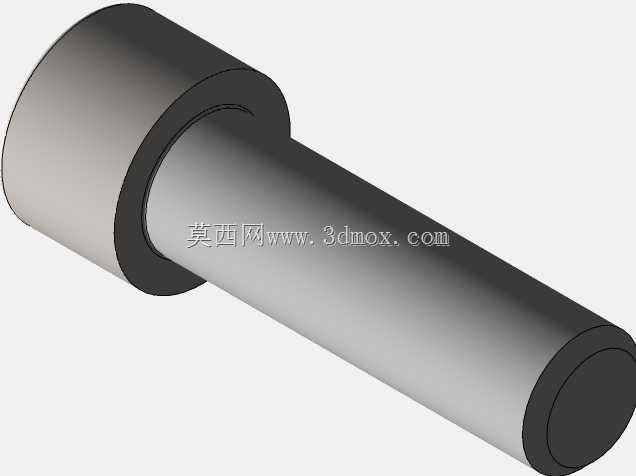

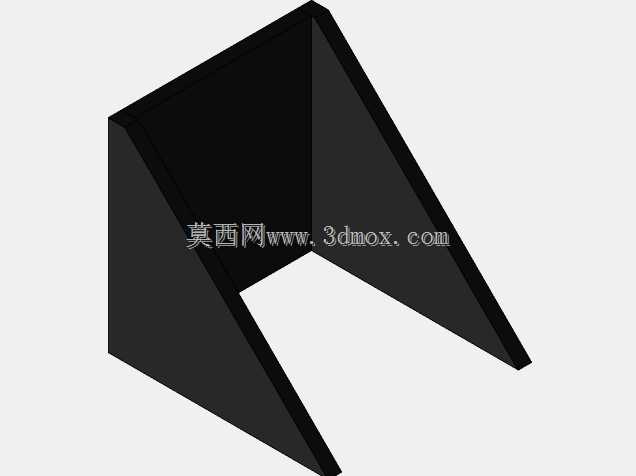

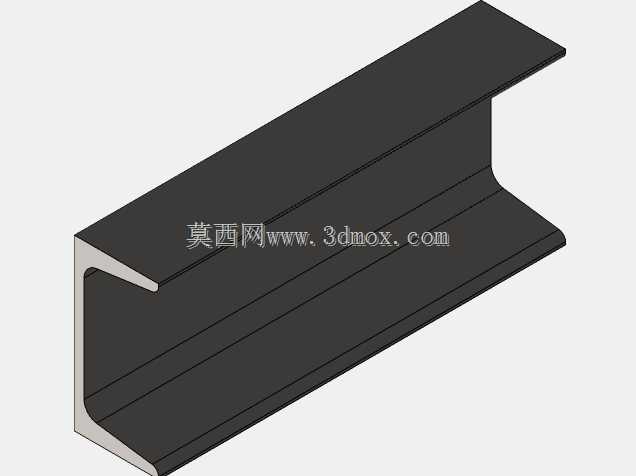

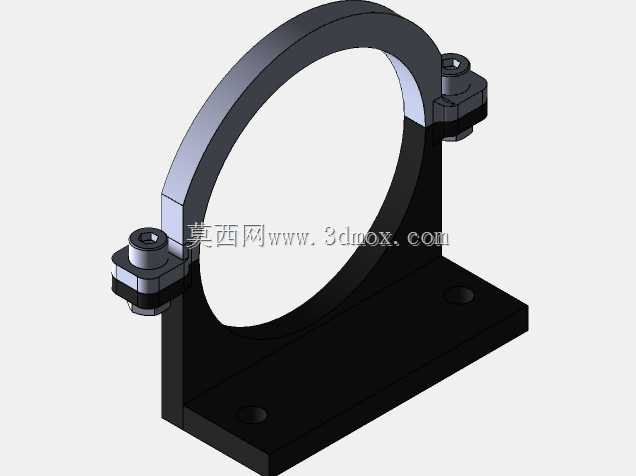

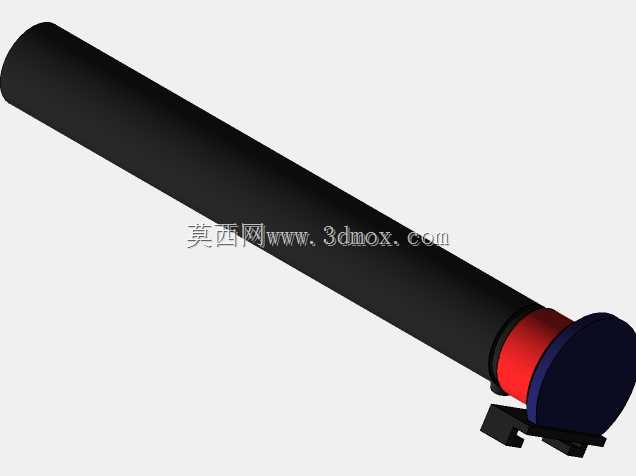

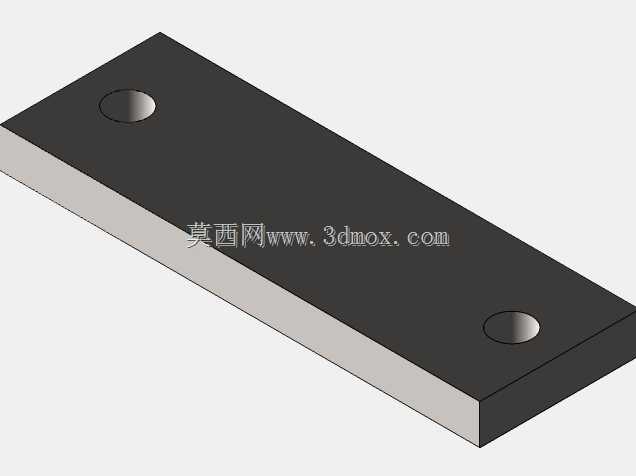

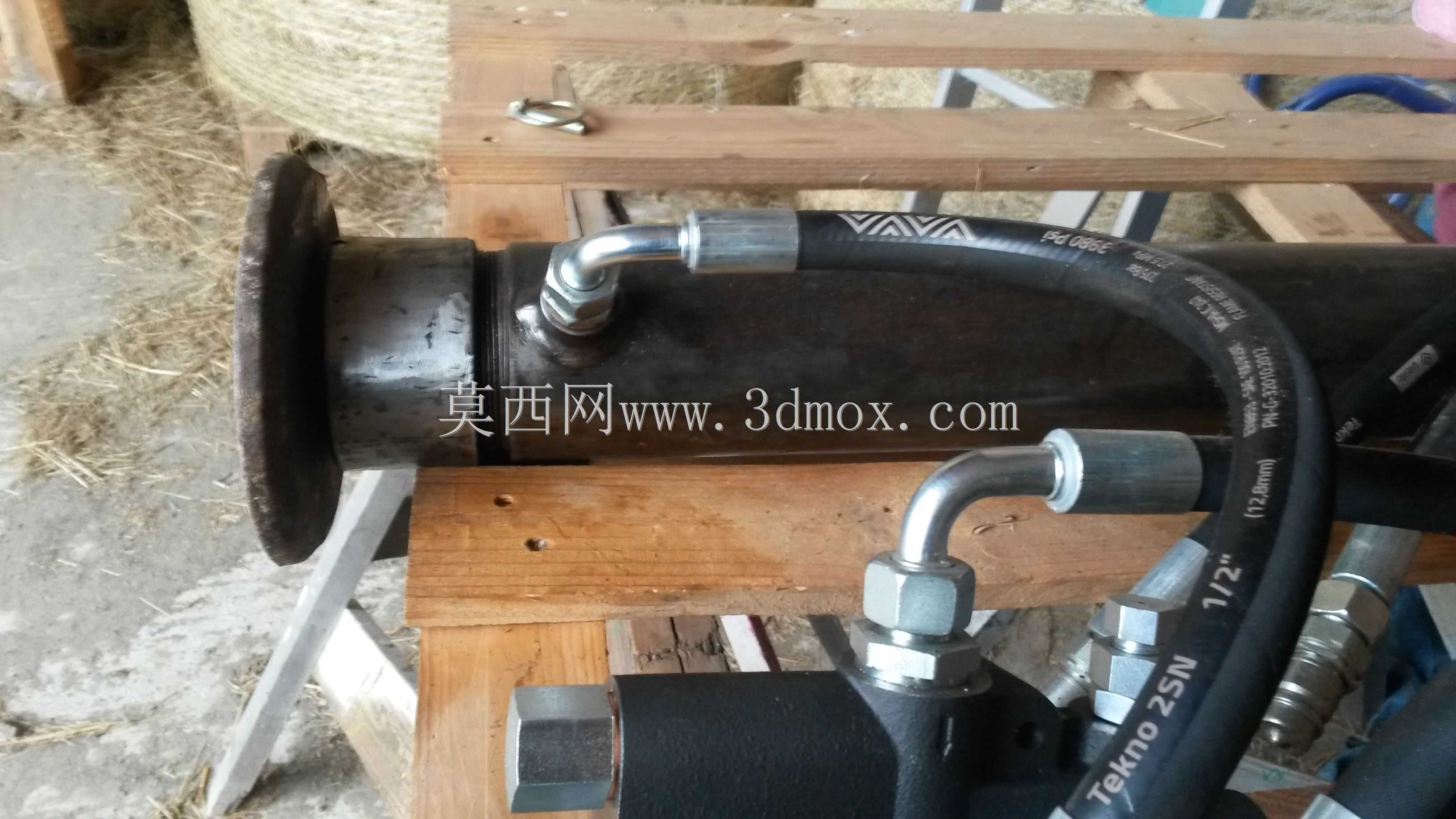

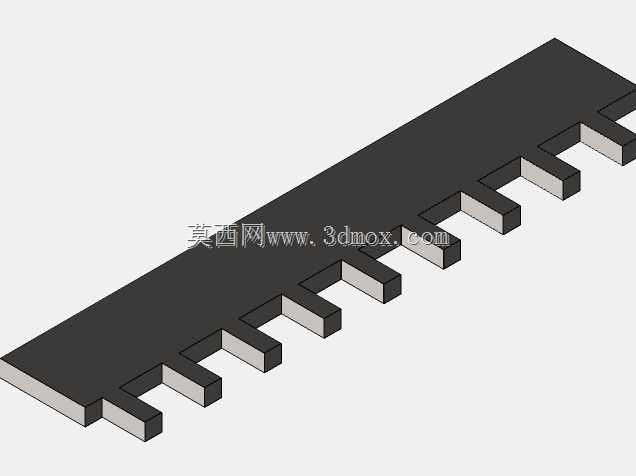

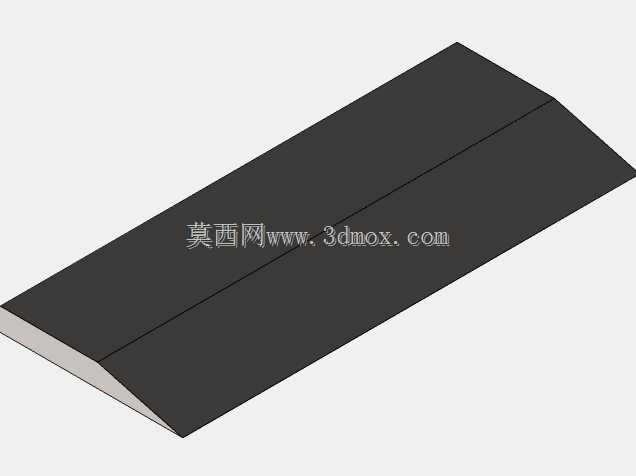

这款卧式液压劈裂设备的三维结构，核心适配林区散户、小型木材加工点的原木初加工场景，日常作业中可处理截段后的硬质原木，替代传统人工挥斧劈柴的高强度劳作，也能配套小型木炭加工、食用菌基料制备的前端木料破分工序，适配南方丘陵林区、北方平原农户的柴料加工需求，无需复杂场地硬化，平整硬质地面即可放置作业。整套结构采用卧式长床身布局，劈裂执行端的十字劈刀可根据木料规格手动切换调节，面对大直径原木时可更换单刃楔刀完成初步破分，小直径木料直接用十字刀一次劈为四瓣，省去重复对位的操作步骤。动力端采用回收再利用的液压油缸作为执行元件，缸体外径100mm，缸体内径88mm，配套直径74mm的活塞结构，大作用面积带来充足的轴向推力，足够破开硬度较高的栎木、槐木等硬杂木，同时活塞回程的通油路径做了优化，无杆腔回油阻力更低，空程回程速度更快，减少单次劈裂作业的循环等待时间。液压系统选型时匹配了不低于50L/min流量的液压泵，保证带载劈裂时的活塞推进速度处于合理区间，不会因流量不足导致推进过慢影响作业效率，整套液压动力单元可直接挂载在拖拉机后置液压输出端口上，无需额外配置独立动力源，适配农户现有农机设备的复用需求，降低设备整体的投入成本。床身采用型钢焊接框架结构，侧面设置带定位齿的挡料支架，可根据原木截段长度调整挡料块的固定位置，避免劈裂过程中原木受轴向力窜动偏移，油缸安装座与床身采用螺栓紧固连接，后期维护时可快速拆解更换密封件，劈刀座与活塞杆端采用快插式连接结构，更换不同刃型的劈刀无需动用焊接设备，徒手配合简单扳手即可完成切换。安装边界上，整套设备的重心沿床身长度方向均匀分布，作业时无需额外打地脚螺栓固定，依靠自身重量即可抵消劈裂时的反作用力，床身底部预留了叉车孔位，转场作业时可直接用叉车或小型装载机抬运转移，也可加装拖行轮组挂载在农用车辆后部长距离转场。结构设计时充分考虑了户外作业的防护需求，液压阀组集中安装在床身侧面的防护盒内，避免木屑、雨水侵入阀件造成卡滞，操作手柄设置在床身侧方的安全位置，操作人员作业时站在设备侧面，避开劈裂时木屑飞溅的正面区域，降低作业过程中的安全风险。整套结构没有冗余的装饰性设计，所有部件均服务于劈裂作业的功能需求，焊接件的焊缝位置均做了应力释放处理，长期承受交变冲击载荷也不会出现焊缝开裂的问题，适合高频次的户外木料加工作业场景。
