带嵌套同轴结构的滚子轴承套圈

　　做传动结构设计快十二年，这类嵌套式同轴轴承套圈我前后经手过不下四十个适配项目，最早接触类似结构是在给纺织机械的锭子传动组做改型，当时原结构用的是分体式轴套加单列滚子，高速运转下同轴度偏差超0.02mm就会出现锭子抖动，纺出来的纱线条干均匀度直接不合格，后来换成这种一体嵌套的套圈结构，才把长期困扰的跳动问题压到合格线内。

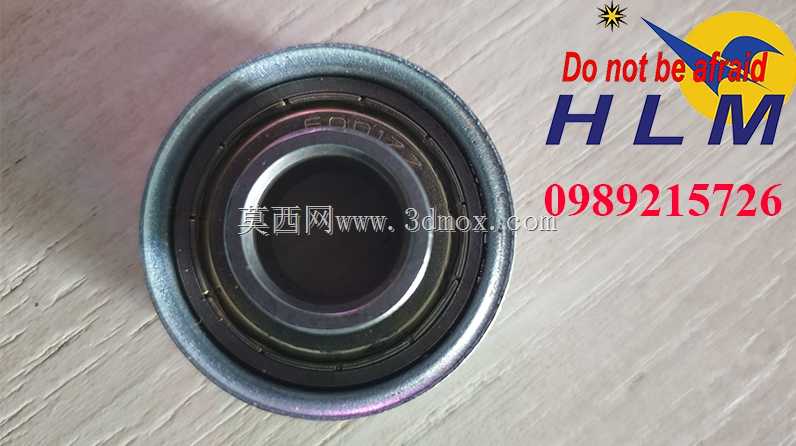

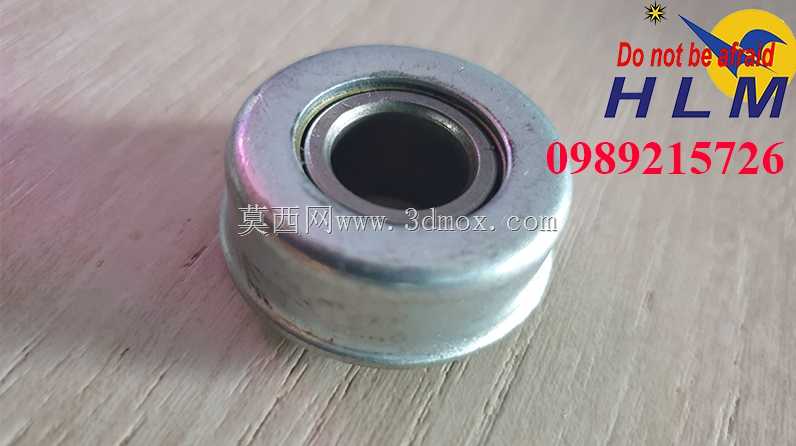

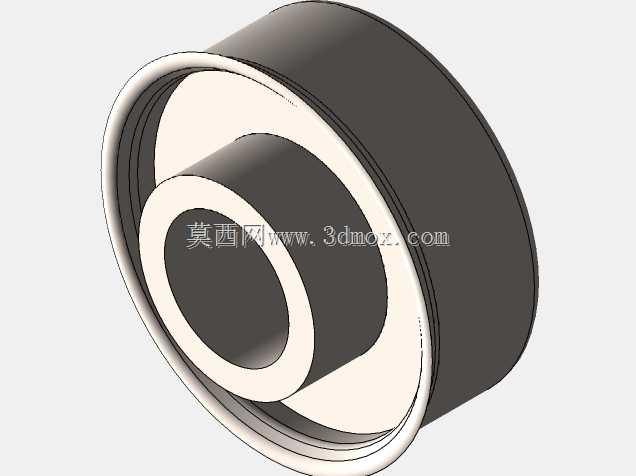

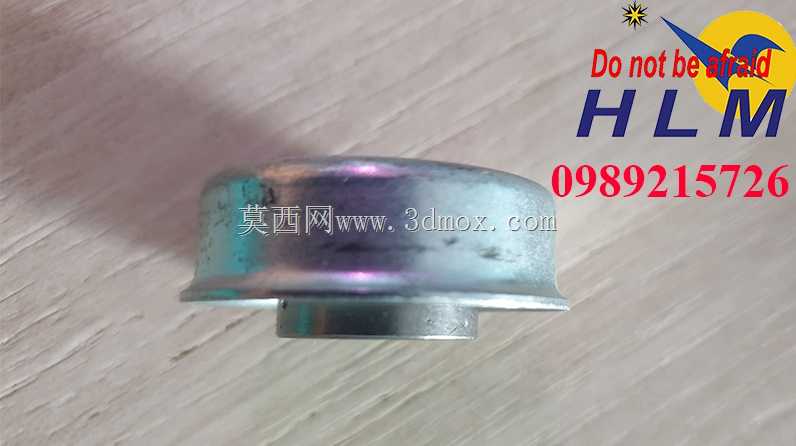

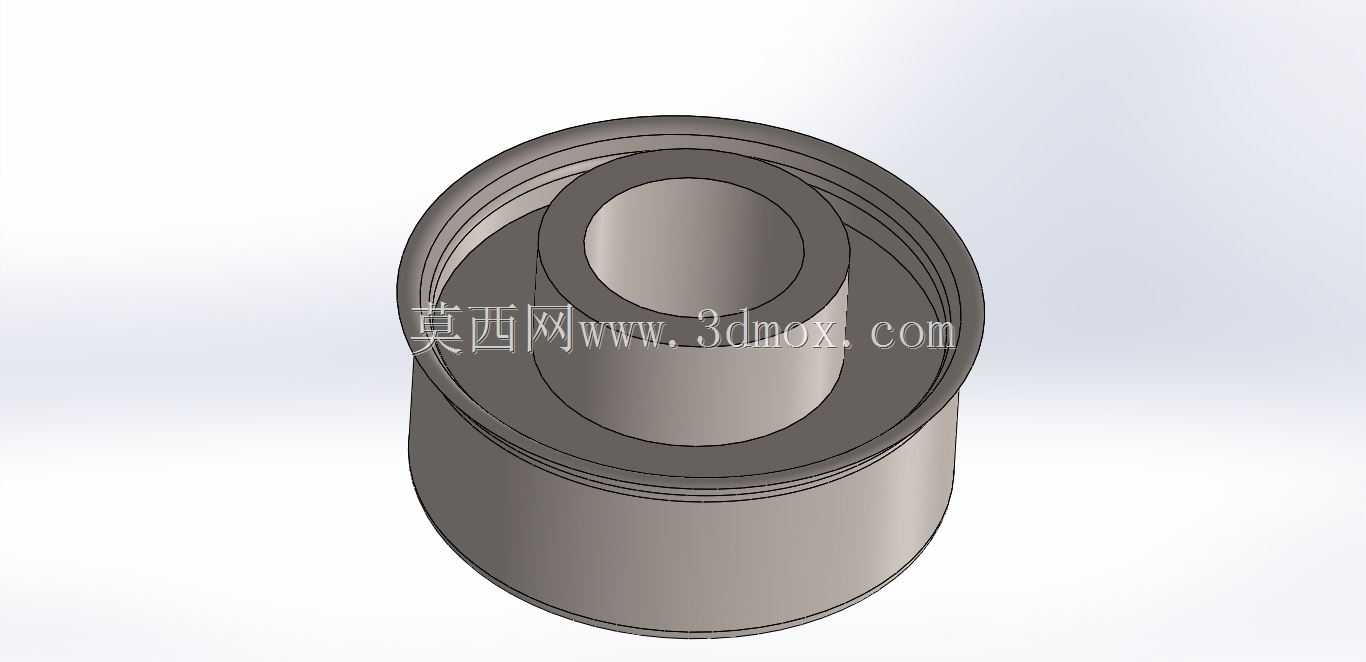

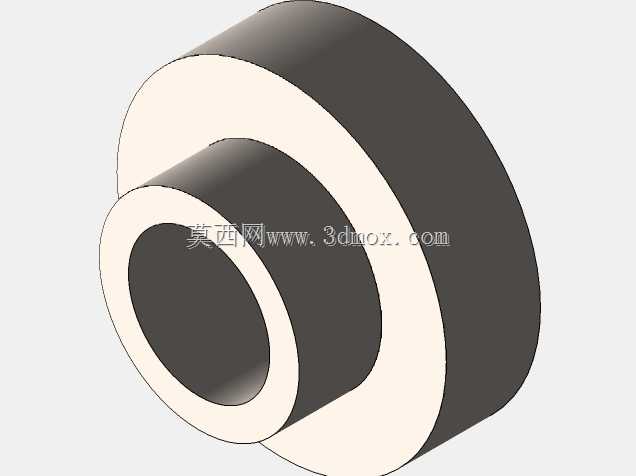

　　这个零件的核心功能是给回转滚子提供双侧滚道支撑，同时通过中间的同轴内孔完成与传动轴的定位配合，外层的阶梯外圆是用来嵌入轴承座安装孔的，设计的时候特意把外圆的配合公差选成k6，和安装座的H7孔形成过渡配合，既保证装配后不会出现径向窜动，又不会因为过盈量太大导致压装时外层套圈变形挤压滚道。中间凸起的内筒结构不是随便加的，之前做矿山输送设备的托辊轴承改型时，试过做平端面的套圈，结果运行时润滑脂很容易顺着内孔缝隙甩出去，不到三个月滚子就因为缺脂出现点蚀，加了这个高出端面的内筒挡边之后，相当于在内侧形成了一道挡脂环，能把润滑脂封在滚道腔内，同时还能和轴上的密封圈配合，阻挡外界的粉尘、矿渣颗粒进入滚道，这点在粉尘浓度高的工况下尤其重要。

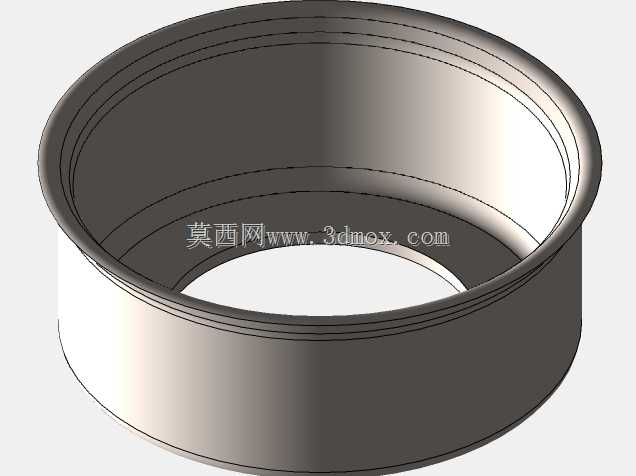

　　从结构细节来看，外层套圈的内壁和中间内筒的外壁都做了高精度的滚道磨削加工，表面粗糙度要求控制在Ra0.8以内，毕竟滚子是在这两个面之间做滚动运动，要是表面粗糙度过大，不仅会增大运转阻力，还会加速滚子的磨损，缩短整套轴承的使用寿命。套圈的端面做了0.5mm的倒角处理，不是为了好看，是压装的时候能顺利导入安装孔，避免尖锐的边角刮伤安装座的内孔壁，也能防止装配工人搬运时被锋利的边缘割伤。滚道的根部做了R0.3的圆角过渡，这里要是做直角的话，热处理的时候很容易出现应力集中，导致套圈在受冲击载荷时出现开裂，之前有个合作的农机厂就吃过这个亏，为了省加工工序把圆角省了，结果春耕的时候设备在地里连轴转，轴承套圈裂了近二十个，耽误了农时不说，拆换维修的成本比零件本身高了十几倍。

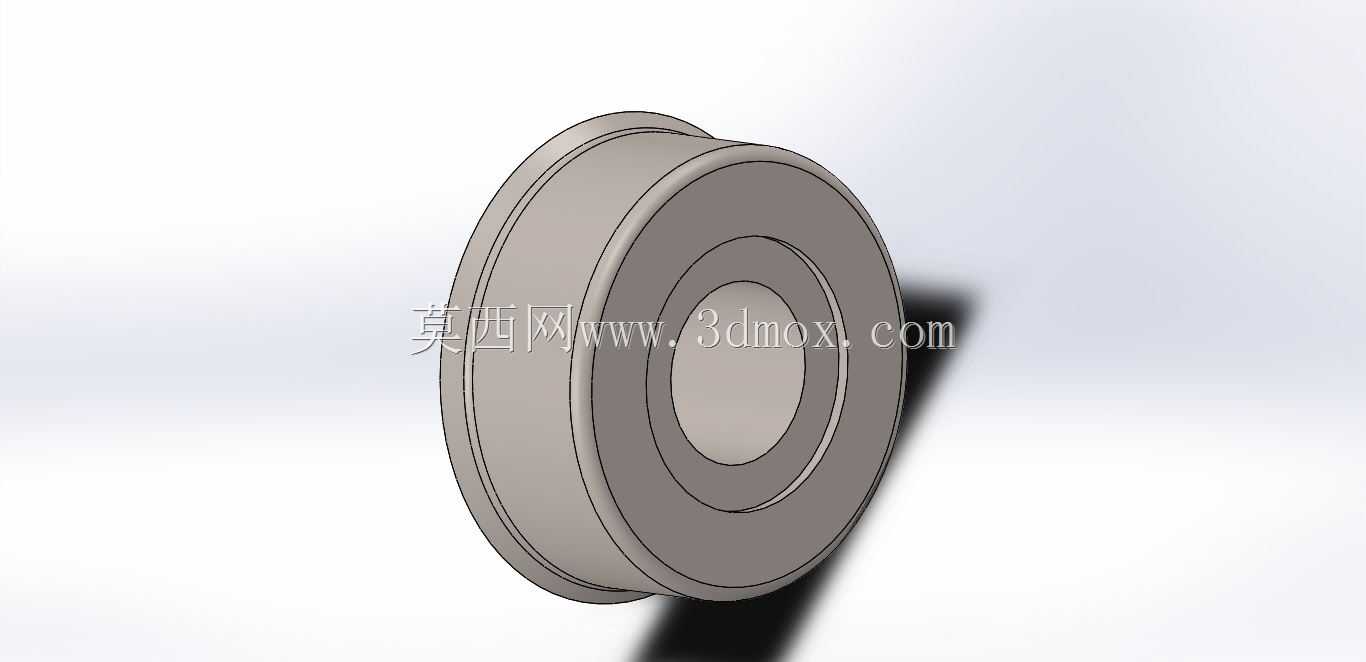

　　安装边界这块要特别注意，外层套圈的外径是整个零件的最大安装尺寸，设计安装座的内孔时深度要比套圈的总高度大0.2mm，给压装预留足够的行程，同时要保证安装孔的端面和孔轴线的垂直度不超过0.015mm，不然压装之后套圈会出现偏斜，滚子受力不均，运转时会出现异响和异常发热。中间内孔的配合公差选成H7，和g6公差的传动轴配合，属于间隙很小的间隙配合，装配时不用大力敲击，轻轻推进去就能保证同轴度，后期维护拆换也方便。滚道的宽度是根据配套滚子的长度设计的，单边预留了0.1mm的轴向窜动量，避免轴受热伸长时把滚子卡死，这点在工作环境温差大的场景，比如户外的工程机械、冶金设备的输送辊道上必须考虑到，之前给钢厂做辊道配套时，就因为没留够热膨胀间隙，夏天车间温度高，轴伸长后把滚子挤死，直接导致电机过载跳闸。

　　这类结构的套圈除了用在纺织锭子、矿山托辊上，在小型减速机的输入轴支撑、电动工具的主轴支撑、自动化输送线的从动轮支撑上都能用到，相比普通的单列轴承套圈，这种一体嵌套的结构同轴度更容易保证，装配时不用调整两个套圈的相对位置，能大幅缩短装配工时，而且整体的刚性更好，能承受一定的双向轴向载荷，不用额外加装推力轴承，能缩小整套传动机构的轴向尺寸，对于安装空间紧凑的设备来说非常友好。建模的时候要特别注意滚道的曲率半径，要和配套滚子的曲率半径匹配，曲率差控制在0.03mm以内，不然接触应力会集中在滚道的某一条线上，很容易出现早期疲劳剥落。另外，外层套圈的外圆上预留的环形槽是用来装孔用挡圈的，能防止套圈在运转时因为轴向力窜出安装座，之前做电动工具的配套时，一开始没加这个挡圈槽，设备频繁正反转的时候套圈会慢慢从安装座里退出来，最后导致齿轮啮合错位打齿，加了挡圈之后这个问题就彻底解决了。
