转弯段不锈钢无动力滚筒输送线结构

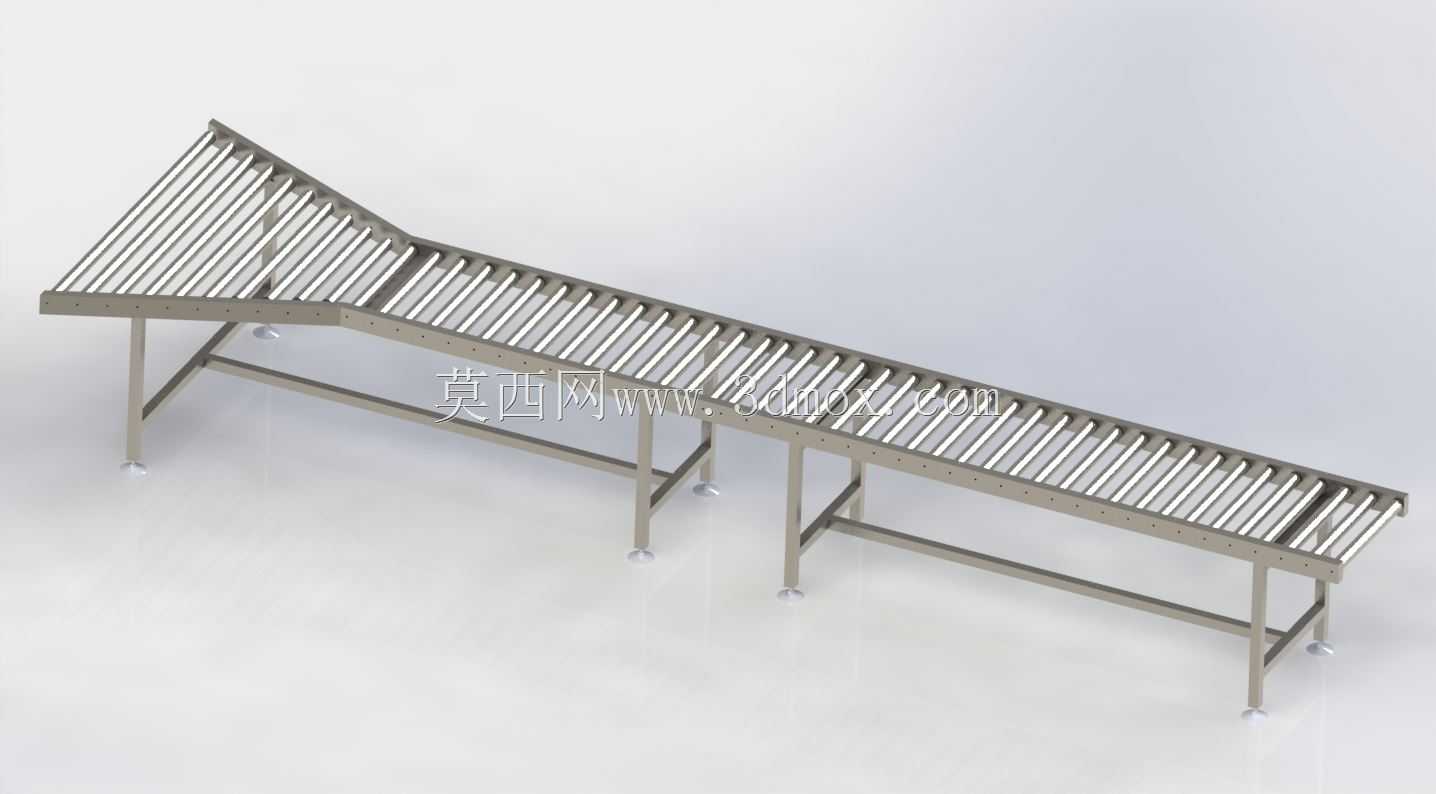

　　这套无动力滚筒输送结构的设计，最初是针对包装车间成品箱从贴标工位到码垛工位的转向转运需求做的适配，现场两个工位呈15度左右的夹角，直线输送无法直接衔接，才做了这种一体式弯折的机架结构，避免了两段直线输送线对接产生的接缝卡箱问题。从实际使用场景来看，这类无动力滚筒线不需要配套驱动电机，完全依靠物料自身重力或者作业人员的轻推就能实现物料滑移，非常适合短距离、工位之间的物料转运，在轻工包装、电商仓储分拣、食品加工后段包装、五金零部件周转这些场景里都有大量应用，相比皮带输送线，它的维护成本更低，滚筒表面耐磨，哪怕是带一定棱角的纸箱、周转箱在上面滑动，也不容易刮坏输送面，而且镂空的滚筒结构不会积灰，清理的时候直接用压缩空气吹就能把缝隙里的碎屑吹走，适合有一定粉尘或者碎屑产生的作业环境。

　　设计的时候首先考虑的是机架的承重稳定性，整体机架采用不锈钢方管焊接成型，支腿部分做了可调节脚杯结构，安装的时候可以根据现场地面的平整度调整每个支腿的高度，保证整个输送面的水平度偏差控制在每米1毫米以内，避免物料因为输送面倾斜出现自动滑移或者卡滞的问题。转弯段的滚筒排布做了特殊的锥度处理，每根滚筒在转弯内侧的直径略小于外侧直径，这样物料在经过转弯段的时候，会自动顺着转弯弧度走，不会因为内外侧线速度差出现物料甩边、卡在转弯护板位置的问题，这个细节是很多新手做滚筒线设计的时候容易忽略的，要是用等直径的直滚筒做转弯段，物料走到转弯位置就会直接抵到外侧护板，必须人工拨一下才能继续走，完全达不到无动力顺畅输送的效果。

　　从安装边界尺寸来看，这套输送结构的直线段有效输送宽度是600毫米，适配市面上绝大多数标准周转箱和成品纸箱的尺寸，转弯段的转弯半径做了1200毫米的设计，保证长度在800毫米以内的箱体都能顺畅通过，不会因为转弯半径太小出现箱体卡滞。整体输送面的高度做了750毫米的常规设计，刚好匹配普通作业台的高度，作业人员站在线边推送物料的时候不需要弯腰或者抬高手臂，符合人机工程学的要求，降低长时间作业的疲劳感。机架两侧的护板高度做了50毫米，比滚筒顶面高出20毫米，能够对输送的物料起到限位作用，避免物料在滑移过程中从线体侧边掉落。滚筒之间的间距做了50毫米的设计，这个间距是经过计算的，保证最小尺寸不小于200毫米的周转箱都不会卡在两根滚筒之间，同时也不会因为滚筒间距太密造成不必要的材料浪费。

　　在结构细节上，每根滚筒都采用两端内置轴承的安装方式，滚筒转动的阻尼非常小，哪怕是只有5公斤重的轻量纸箱，只要有微小的倾斜角度就能自己滑动，不需要太大的推力。支腿之间加了横向的方管拉筋，整个线体的刚性非常好，哪怕是站人在上面（当然实际使用不允许这么做）也不会出现明显的形变，日常输送50公斤以内的单元物料完全没有问题。滚筒表面做了抛光处理，光滑度足够，纸箱在上面滑动的时候不会刮破箱面，也不会因为摩擦力太大出现推不动的情况。整个线体的安装不需要打膨胀螺栓固定在地面上，只要把四个支腿的脚杯调平就能直接使用，后期如果需要调整工位位置，直接用叉车或者人力就能挪动，灵活性非常高，适合那种需要经常调整生产线布局的车间使用。

　　另外设计的时候也考虑了后期的维护便利性，每根滚筒都是采用卡簧固定在机架的安装孔里，要是某根滚筒因为异物卡滞或者轴承损坏需要更换，只需要用螺丝刀把卡簧取下来，就能直接把滚筒抽出来更换，不需要拆解整个机架，维护时间不超过五分钟，比皮带线更换皮带要方便很多。线体的转弯段和直线段是一体式焊接成型的，不是现场拼接的，安装的时候不需要做对接调整，放到现场调平就能直接用，安装效率非常高，也避免了现场拼接产生的对接错位问题。整体结构没有复杂的传动部件，日常不需要做润滑保养，只需要定期清理滚筒缝隙里的杂物就能长期稳定使用，对于一些没有专门设备维护人员的小型加工厂来说非常友好，不需要投入太多的维护成本。
